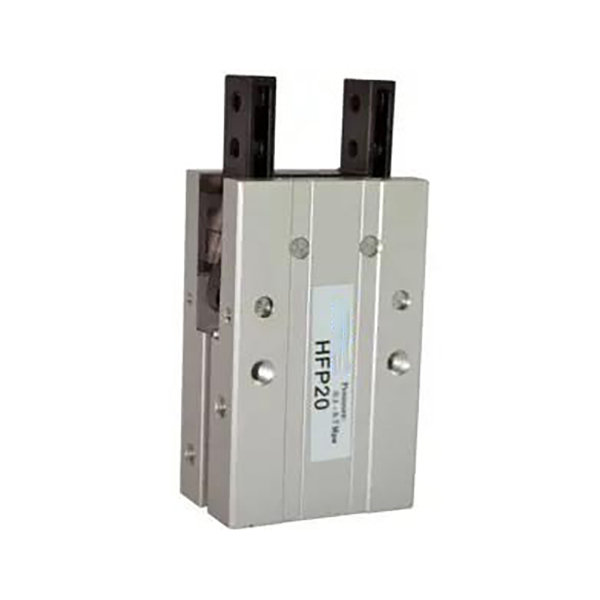

Mechanische Parallelausführung der HFP-Serie

Wirtschaftlicher paralleler pneumatischer Hebelgreifer der HFP-Serie

Marke: SOLH von Richge Technology

Produktübersicht

     Die SOLH HFP-Serie verfügt über eine mechanische Hebelübertragung zum parallelen Öffnen und Schließen mit zwei Backen. Kernstärken: einfacher Hebelmechanismus mit wettbewerbsfähigem Preis, stabile Klemmleistung, dreiseitige Universalmontage, werkseitig vorinstallierter Magnet und verschleißfeste lange Lebensdauer. Es handelt sich um die gängige wirtschaftliche Parallelgreiferlösung für Hochfrequenz-Be-/Entladevorgänge mit geringer Last und kostenempfindlichen automatisierten Stationen.

Kernstruktur und Betriebsfunktionen

     -- Funktionsprinzip: Der Kolben drückt die Hebelbaugruppe, um zwei Backen für eine parallele Bewegung anzutreiben. Rein mechanischer Hebelantrieb, weniger Komponenten, geringer Wartungsaufwand.

     - Kraftcharakteristik: Die Backen klemmen beim Ausfahren des Kolbens und lösen sich beim Einfahren. Die Spannkraft ist 20–30 % höher als die Öffnungskraft, um das Werkstück sicherer zu halten.

     - Stabilität und Präzision: Die große Kontaktfläche zwischen Backen und Hauptkörper reduziert Vibrationen und verbessert die Spanngenauigkeit. Metalltrennplatten isolieren Reibungsflächen, um den Abrieb zu verringern und die Lebensdauer zu verlängern.

     -- Flexible Montage: Drei Montageflächen (Seite / Unterseite / Rückseite). Integrierte Sensornuten ermöglichen die direkte Installation des Magnetschalters ohne zusätzliche Halterungen.

     -- Material und Haltbarkeit: Körper aus hart eloxiertem Aluminium, verschleißfeste Hebelteile und Backen aus Edelstahl. Mechanische Lebensdauer ≥5 Millionen Mal, geeignet für den kontinuierlichen Hochfrequenz-Automatisierungsbetrieb.

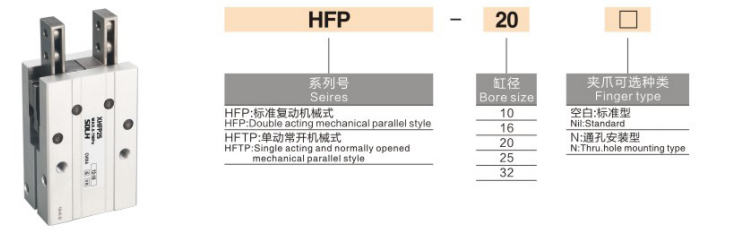

Vollständige Modellcodierungsregel

  1. Modellbeispiel: HFP20+2CS1-G

 2. Referenzbeispiele für Standardbestellungen

     -- HFP16: Bohrung 16, doppeltwirkendes Basismodell ohne Schalter

     -- HFP25N: Bohrung 25, Durchsteckmontageversion

     -- HFP32+2CS1-G: Bohrung 32, ausgestattet mit zwei CS1-G-Magnetschaltern

Technische Spezifikationen des Universalkerns (doppeltwirkend bei 0,5 MPa)

Kern-Wettbewerbsvorteile

   1. Hebelstruktur mit ausgezeichnetem Preis-Leistungs-Verhältnis

     - Einfache mechanische Übertragung reduziert die Anzahl der Teile. Die Leistung liegt nahe an High-End-Parallelgreifern, während der Preis nur 1/2–2/3 der Führungsschienenmodelle erreicht.

   2. Höhere Klemmkraft erhöht die Sicherheit

     - Die Spannkraft beim Ausfahren ist 20–30 % größer als die Lösekraft, wodurch die Gefahr des Verrutschens des Werkstücks bei leichter Belastung verringert wird.

   3. Universelle Montage in drei Richtungen

     - Befestigungslöcher an der Seite, an der Unterseite und an der Rückseite vorhanden, unterstützen die horizontale, vertikale und seitliche Montage für eine einfache Inbetriebnahme vor Ort.

   4. Eingebauter Magnet, bereit für die Sensorinstallation

     -- Permanentmagnet serienmäßig integriert. Gehäusereservierte Gleitnuten für CS1-G-Schalter; Es sind keine zusätzlichen Montagehalterungen erforderlich.

   5. Verschleißfestes Design für Hochtaktbetrieb

     - Anti-Reibungs-Separatoren aus Metall reduzieren den Komponentenabrieb und sorgen für eine lange Lebensdauer kontinuierlicher automatisierter Produktionslinien.

Montageformen und typische industrielle Anwendungen

   1. Montageoptionen

     -- Seitliche Montage: Horizontale Klemmung zum Be- und Entladen am Fließband

     -- Bodenmontage: Vertikales Heben für Spritzguss und Werkzeugmaschinenbestückung

     -- Hintere Montage: Seitliches Greifen für beengte, schmale Stationen

   3. Typische Anwendungsszenarien

     -- 3C & Elektronik: Greifen von Miniatur-Kunststoffkomponenten, Hardware-Teilen und Batteriegehäusen

     -- Automotive Components: Transfer von kleinen Stanzteilen, Gummielementen und Innenverkleidungen

     -- Verpackung und Logistik: Kommissionierung von kleinen Kartons, Plastiktüten und Miniaturpaletten

     -- Allgemeine Automatisierung: Stationspositionierung, Klemmung und Hochfrequenz-Hin- und Herbewegung

Auswahlvergleich: HFP-Hebel vs. HFY-Pivot vs. MHZ2-Linearführungsgreifer

3-Schritte-Schnellauswahlhilfe

   1. Bohrungsauswahl basierend auf der Werkstückmasse

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. Reserve ≥30 % Sicherheitsmarge.

   2. Schlaganfallüberprüfung

     -- Stellen Sie sicher, dass der Backenweg ≥ Werkstückaußenmaß plus mindestens 2 mm Spiel ist, um mechanische Störungen zu vermeiden.

   3. Konfigurationsabgleich

     - Automatische Signalverriegelung: Rüsten Sie zwei CS1-G-Magnetschalter aus, um den offenen und geschlossenen Zustand zu erkennen.

     - Begrenzte Geräteanordnung: Die dreiseitige HFP-Montage bietet flexible Installationslösungen.

Zusammenfassung in einem Satz

     Der wirtschaftliche parallele pneumatische Hebelgreifer SOLH HFP verfügt über einen mechanischen Hebelantrieb mit höherer Klemmkraft, eine dreiseitige Universalmontage und einen eingebauten Magnetring, eine ideale kostengünstige Greiflösung für leichte und mittlere Lasten für hochfrequente 3C-, Verpackungs- und allgemeine kostenempfindliche automatisierte Handhabungsstationen.
