Serie pneumatischer Komponenten

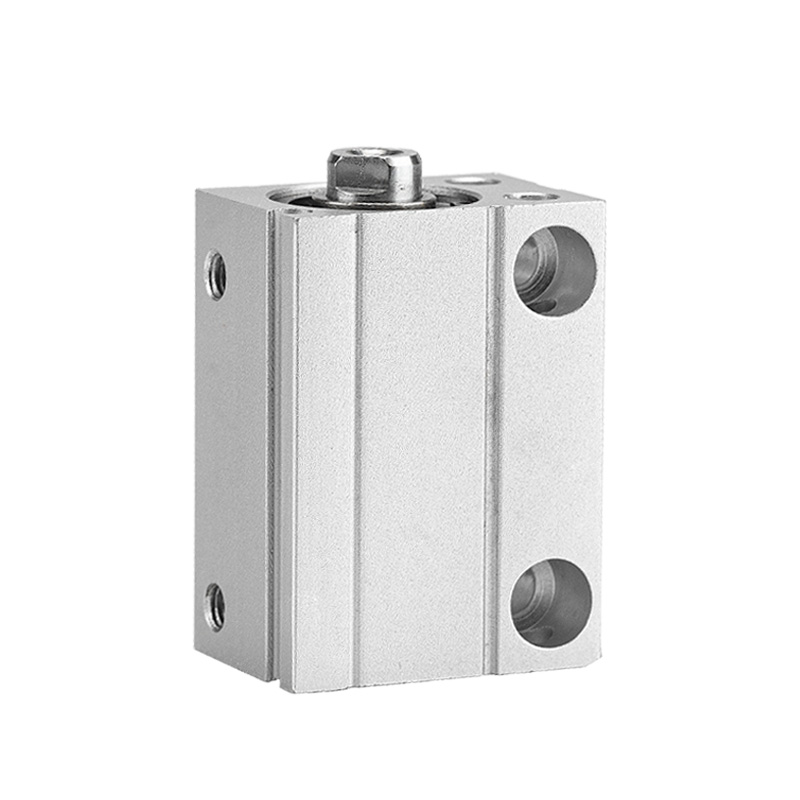

Der ultrakompakte, frei montierbare Zylinder SOLH CDUJB wurde für Geräte mit begrenztem Installationsraum entwickelt. Im Vergleich zur herkömmlichen CU-Serie ist die Länge um 64 % und das Volumen um 70 % reduziert. Das quadratische, kompakte Gehäuse ermöglicht die Direktmontage auf mehreren Oberflächen ohne zusätzliche Halterungen. Die Produktpalette umfasst nichtmagnetische CUJB, mit Magneten ausgestattete CDUJB und kupferfreie Reinraum-CDUJS. Die Bohrungsgrößen reichen von 4 bis 20 mm und sind in den Ausführungen doppeltwirkend und einfachwirkend mit Federrückstellung und optionalem Gummikissen erhältlich. Magnetisierte Modelle passen zu Miniatur-Magnetschaltern für präzise Kurzhubbewegungen und unterstützen einen ölfreien Betrieb. Weit verbreitet in der 3C-Elektronik, Halbleiter-Wafer-Positionierung und medizinischen Reinigungsautomatisierung. Für dicht angeordnete Zylinder sind magnetische Abschirmbleche optional.

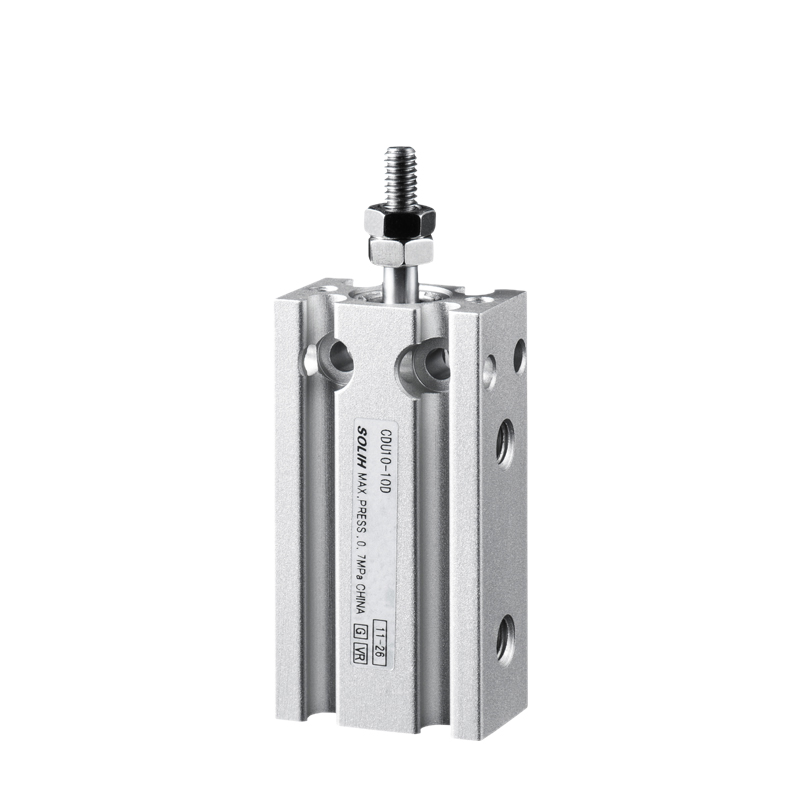

Der rechteckige, frei montierbare SOLH CU/CDU-Zylinder verfügt über eine ultradünne Blockstruktur mit mehrflächigen Montagelöchern, die eine direkte Mehrwinkelinstallation ohne Halterungen ermöglichen, um Platz in der Ausrüstung zu sparen. Zu den Komplettvarianten gehören nichtmagnetische CU-, mit Magneten ausgestattete CDU-, CDUK-Modelle mit nicht rotierender Stange und CDUW-Modelle mit doppelt geführter Stange. Bohrungsgrößen φ6~32 mm, erhältlich in einfach-/doppeltwirkender Ausführung mit festen Gummipuffern an beiden Enden für kontinuierlichen ölfreien Betrieb. Die CDU-Serie ist mit CMSH- und DMSH-Magnetschaltern zur Positionserkennung kompatibel und toleriert teilweise Seitenlast. Weit verbreitet in 3C- und Halbleitervorrichtungen, Automatisierungsstoppern, leichten Klemmpositionierungen und kleinen Einpressmechanismen für kompakte automatisierte Geräte.

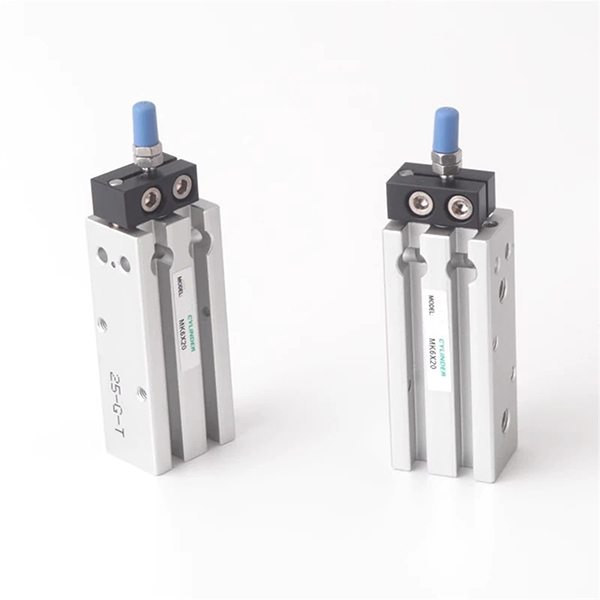

Der SOLH MK-Kompaktzylinder mit sechs Oberflächenmontage ist ein Upgrade des MD-Zylinders mit integriertem Verdrehschutzmechanismus. Die Verdrehgenauigkeit der Kolbenstange erreicht ≤ ±0,5° und ist direkt austauschbar mit den Serien Airtac MD und SMC CQS. Das quadratische, dünne Gehäuse ermöglicht eine halterungsfreie Installation an sechs Seiten und erleichtert die kompakte parallele Anordnung mehrerer Zylinder. Zu den Varianten gehören doppeltwirkende MK-, einfachwirkende MSK/MTK-, MKD-Doppelstangen- und MKJ-Modelle mit einstellbarem Hub. Eingebauter Magnetring, optional mit Gummi-Endpuffern und ölfreier Ausführung. Bohrungsgrößen φ6~32 mm, weit verbreitet in 3C-Präzisionswerkzeugen und Kurzhub-Spannpositionierung für die Automatisierung, die einen festen Werkstückwinkel auf engstem Raum erfordert.

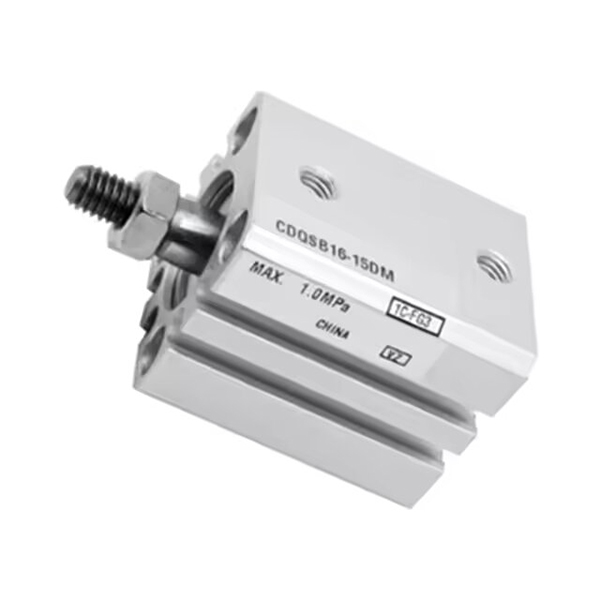

Der kompakte dünne Zylinder SOLH CQS ist in seinen Abmessungen mit der CQS-Serie von SMC austauschbar und ein Upgrade der CQ2-Serie. Das quadratische, ultraschlanke Gehäuse verfügt über eine kürzere Gesamtlänge für hochpräzise Kurzhubaufgaben auf engstem Raum. Zu den Varianten gehören die Standard-Einzelstange, die CQSW-Doppelstange, die nicht rotierende CQSK-Stange und das langlebige XB24-Modell. CDQS mit integriertem Magnet unterstützt die mehrseitige Montage von Magnetschaltern. Ausgestattet mit einer reibungsarmen Ölspeicherdichtung für ölfreien Betrieb und einer Lebensdauer von bis zu 5 Millionen Zyklen, gepaart mit festen Gummipuffern an beiden Enden. Bohrungsgrößen φ12~25 mm, weit verbreitet zum Drücken, Klemmen und Positionieren auf Präzisionshalterungen von Halbleiter- und 3C-Elektronikgeräten für Nachrüstung und Austausch.

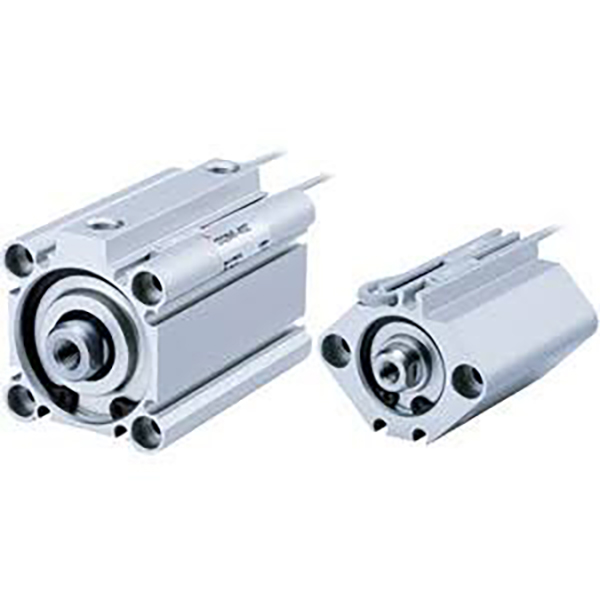

Der quadratische, kompakte, dünne Zylinder SOLH CQ2 ist vollständig mit der SMC CQ2-Serie austauschbar. Sein ultrakurzer quadratischer Körper reduziert die Länge im Vergleich zu herkömmlichen Zugstangenzylindern um 50 % und spart so Bauraum. Es deckt einen kompletten Bohrungsbereich von φ4 bis 200 mm mit zahlreichen Varianten ab: Einzelstange, CQ2W-Doppelstange, nicht rotierende CQ2K-Kolbenstange, optionale Luftkissen- und Ultrakurzhubversion. CDQ2-Modelle mit integriertem Magneten unterstützen die mehrseitige Magnetschaltermontage ohne hervorstehende Sensoren. Standardmäßig sind Gummipuffer vorhanden, und für den Hochgeschwindigkeitsbetrieb ist optional eine Luftpolsterung erhältlich. Verwendung einer ölgeschützten Dichtung mit geringer Reibung für ölfreien Betrieb mit einer Lebensdauer von bis zu 5 Millionen Zyklen, weit verbreitet zum Klemmen, Drücken und Positionieren in der Elektronik-, Automobil- und Verpackungsautomatisierung.

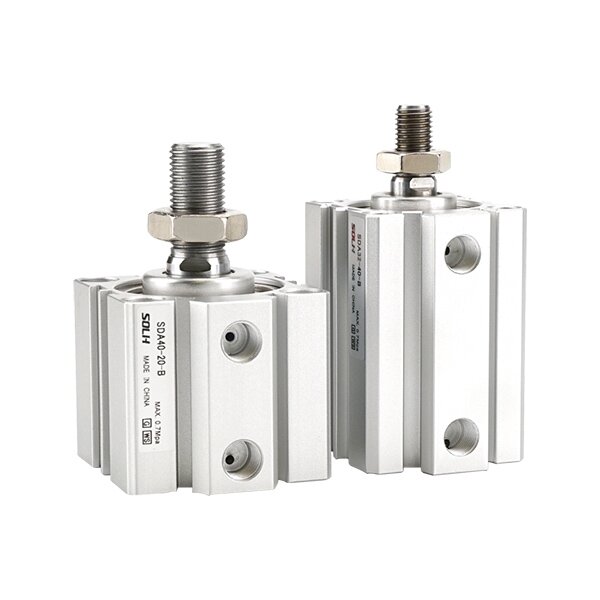

Der quadratische, ultradünne Kompaktzylinder SDA von SOLH ist ein wirtschaftlicher kompakter pneumatischer Stellantrieb. Seine Gehäuselänge beträgt nur 1/2 bis 1/3 der Standard-Zugstangenzylinder und ermöglicht eine platzsparende Einbauinstallation. Die Montagemaße sind mit den Serien Airtac ACQ und SMC CQ2 austauschbar. Es bietet umfassende Varianten: doppeltwirkend, SSA/STA-Einzelfederrückzug, SDAD-Doppelstange, SDAJ mit einstellbarem Hub und SDAS-Modelle mit Magnet. Eingebaute Gummipuffer an beiden Enden absorbieren Stöße und reduzieren Geräusche. Die mit Fett gespeicherte reibungsarme Dichtung ermöglicht einen langfristigen ölfreien Betrieb. Bohrungsgrößen φ12~100 mm, geeignet zum Drücken, Spannen und Positionieren mit kurzem Hub, weit verbreitet in der 3C-Automatisierung, Verpackungsmaschinen und Vorrichtungen als kostengünstige Lösung für Geräte mit begrenztem Platzangebot.

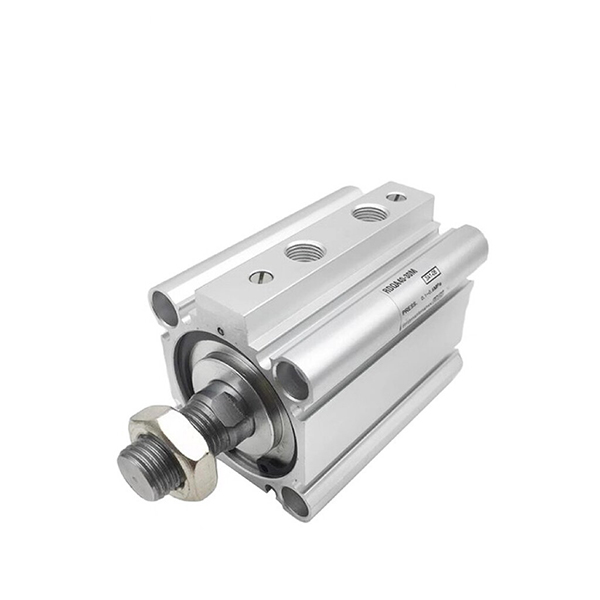

Der dünne SOLH RQ-Zylinder ist mit der SMC RQ/RDQ-Serie austauschbar. Es verfügt über eine innovative ringlose integrierte Luftpolsterstruktur mit der dreifachen Energieabsorptionskapazität des CQ2-Gummipuffers und 50 % geringerem Betriebsgeräusch. Der ultraschlanke Vierkantzylinder ist 20 % kürzer als herkömmliche dünne Luftkissenzylinder und die Montagemaße passen zu CQ2 und CQS für einen direkten Upgrade-Austausch. Zu den Varianten zählen der nichtmagnetische RQ, der mit Magneten ausgestattete RDQ und der verriegelbare RLQ für den Fallschutz bei vertikaler Last. Geeignet für kontinuierliche Hin- und Herbewegung mit hoher Geschwindigkeit bei 50–500 mm/s. Bohrungsgrößen φ20~100 mm und unterstützt ölfreien Betrieb. Weit verbreitet bei automatisiertem Be- und Entladen mit hohen Zyklen, präzisem Spannen und Positionieren, die geringe Stöße und geringe Geräuschentwicklung erfordern.

Der frei montierbare Multipositions-Kompaktzylinder SOLH MD ist mit Gewindebohrungen an sechs Seiten des Blockkörpers für eine halterungsfreie Installation in jedem Winkel ausgestattet. Er ist 30–50 % dünner als standardmäßige Rundzylinder und passt somit in schmale Geräteanordnungen mit hoher Dichte. Fünf Untermodelle decken alle Arbeitsmodi ab: MD mit Standard-Einzelstange und doppelter Wirkung, MSD mit Einfachwirkung mit Einzelstange (Feder ausfahrend) / MTD (Feder einfahrend), Anti-Torsions-Doppelstangen-MDD und hubverstellbarer Doppelstangen-MDJ. Die Bohrungsgrößen reichen von 6 bis 32 mm mit Standardhüben von 5 bis 60 mm. Jede Einheit verfügt über einen integrierten vorderen Gummipuffer und zwei seitliche Schlitze für Magnetsensoren. Suffix-S steht für integrierten Permanentmagneten, der mit CMSH/DMSH-Reedschaltern kompatibel ist. Die Kolbenstange verfügt über eine integrierte selbstschmierende Buchse für einen ölfreien, reibungslosen Betrieb. Doppelstangenvarianten eliminieren die seitliche Auslenkung durch versetzte Lasten, während MDJ über eine hintere Einstellschraube für eine flexible Feinabstimmung des Hubs verfügt. Weit verbreitet zum leichten Spannen, Auswerfen, Crimpen und präzisen Positionieren von Miniaturvorrichtungen in 3C-, Halbleiter- und allgemeinen kleinen Automatisierungsmaschinen.

Der hochsteife geführte dünne Zylinder SOLH CQM ist mit SMC CQM/CDQM austauschbar. Aufbauend auf der dünnen CQ2-Zylinderstruktur mit integrierten parallelen Doppelführungsstangen behält es die gleiche Körperlänge wie CQ2 bei und macht externe Führungen überflüssig. Sein seitlicher Belastungswiderstand ist 2 bis 4 Mal höher als bei Standard-CQ2-Zylindern, mit einer Kolbenstangenrotationstoleranz von ≤ ± 0,2°. Zu den Varianten gehören das nichtmagnetische CQM, das mit Magneten ausgestattete CDQM und das CQM-XB24-Modell mit langer Lebensdauer. Ausgestattet mit Gummipuffern an beiden Enden und unterstützt den ölfreien Betrieb. Bohrungsgrößen φ12~100 mm, Montageabmessungen kompatibel mit CQ2/CQS. Ideal für kurzhubiges, präzises Drücken und Spannen von Vorrichtungen mit versetzter Last in der Automatisierung der Elektronikmontage.
