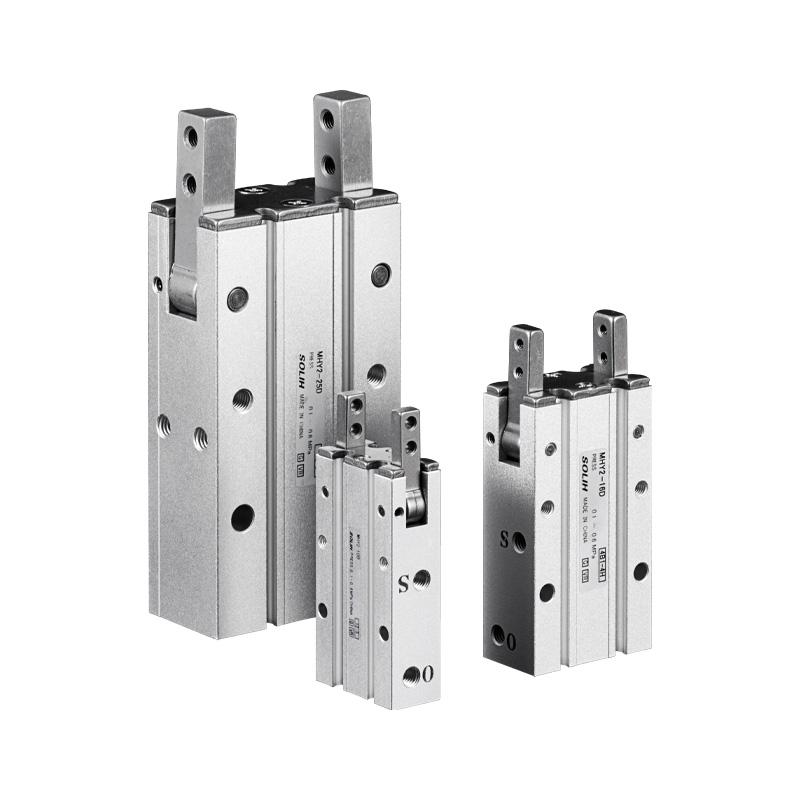

Pneumatischer 180°-Nocken-Schwenkgreifer der MHY2-Serie

Marke: SOLH von Richge Technology

Produktübersicht

     Bei der SOLH MHY2-Serie handelt es sich um standardmäßige pneumatische Greifer mit 180°-Schwenkkurve und Nockenantrieb. Hauptvorteile: extrem großer Öffnungswinkel, leichte, kompakte Struktur, Staubschutzstruktur und stabile Wiederholungspositionierung. Ideal für die Handhabung runder und unregelmäßiger Werkstücke, das automatische Be- und Entladen, Wenden und Sortieren. Die einfache Bewegungsbahn ermöglicht ein einfaches Aufnehmen und Lösen ohne komplexe mechanische Bewegungen.

Kernstruktur und Funktionsprinzip

     -- Getriebe: Nockenmechanismus (nicht Zahnrad und Zahnstange). Doppelkolben drücken die Nockenbaugruppe, um zwei Backen synchron anzutreiben. Maximaler Öffnungswinkel 180°, Überschließungsposition -3° für Anti-Lockerungs-Haltung. Sanfter, synchronisierter Schwung ohne Backenauslenkung.

     -- Konstruktion: Gehäuse aus Aluminiumlegierung, standardmäßig Edelstahlbacken, eingebauter Magnetring, vierseitige Magnetschalter-Montageschlitze. Befestigungslöcher an der Unterseite und an den Seitenflächen vorhanden. Das Design mit geringem Abstand verhindert das Eindringen von Staub und Schmutz in den internen Mechanismus.

     -- Betriebsart: Nur doppeltwirkend (D), keine einfachwirkenden NO/NC-Varianten. Bidirektionale Luftsteuerung mit einstellbarer Öffnungs-/Schließgeschwindigkeit.

     - Positionierungsgenauigkeit: Wiederholgenauigkeit von ±0,02 mm bei gleichbleibendem Schwenkwinkel.

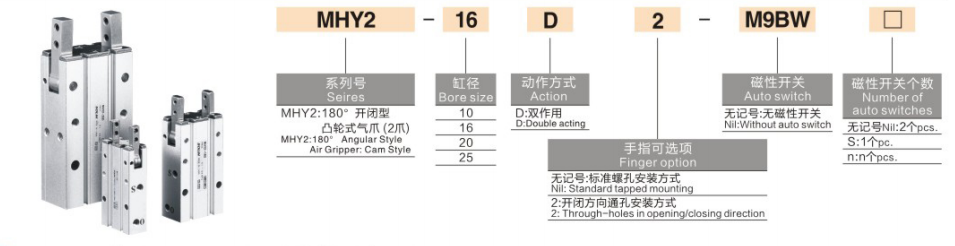

Vollständige Modellcodierungsregel

  1. Modellbeispiel: MHY2-16D-S-M9BW

  2. Standard-Bestellreferenz

     MHY2-20D-S-M9BW: Bohrung 20, doppeltwirkend, eingebauter Magnetring, M9B-Magnetschalter mit 1 m Kabel.

Technische Spezifikationen des Universal Core

Klemmmoment- und Kraftdaten (0,5 MPa, Referenzklemmabstand L = 35 mm)

     Wichtiger Hinweis: Die effektive Spannkraft nimmt mit zunehmendem Spannabstand L ab. Bei der Auswahl ist die Überprüfung des Lastmoments obligatorisch.

Bevorzugte Anwendungsszenarien

  ✅ Wählen Sie MHY2, wenn:

     – Erfordert eine extrem weite 180°-Öffnung für zylindrische Rohre, unregelmäßig geformte Teile, Lade-/Entlade- und Wendestationen

     -- Kompakter Roboter-Endeffektor mit geringer Nutzlast, Priorität auf Leichtbau

     -- Werkstattumgebung mit Staub und Schmutz, erfordert eine kontaminationssichere Innenstruktur

     -- Eine alternative Lösung ist erforderlich, wenn der MHZ2-Parallelgreifer unregelmäßige Werkstücke mit großem Durchmesser nicht greifen kann

  ❌ Nicht empfohlen, alternative Modelle wählen:

     -- Erforderlich ist ein einfach wirkender, normalerweise offener/normalerweise geschlossener Strom-Aus-Halter → Wählen Sie den MHW2-Getriebe-Schwenkgreifer

     -- Erfordern eine Bohrung von mehr als 25 mm und eine hohe Spannkraft → Wählen Sie die MHW2-Serie (maximale Bohrung bis zu 40)

     -- Rein paralleles Linearspannen mit kleinem Öffnungsweg → Wählen Sie den Parallelgreifer MHZ2

Wichtige Auswahlrichtlinien

     - Bohrung entsprechend Werkstückdurchmesser und Außenmaß auswählen: 10 (klein) → 16 → 20 → 25 (mittelgroß)

     -- Suffix -S Magnetring plus Magnetschalter der M9-Serie für SPS-Positionsrückmeldung hinzufügen

     -- Montageauswahl: leer für Standard-Gewindebohrung; Suffix -2 für Durchgangslochmontage, geeignet für Plattform- und Halterungsmontage

     -- Belastungskontrolle: Klemmabstand L ≤35mm einhalten; Halten Sie einen Sicherheitsfaktor von ≥1,5 für Drehmoment und Klemmkraft ein

Zusammenfassung in einem Satz

     Der pneumatische Greifer SOLH MHY2 mit Nockenantrieb und 180°-Weitschwenkbereich verfügt über eine Anti-Staub-Nockenübertragungsstruktur, nur doppeltwirkend, Wiederholgenauigkeit von ±0,02 mm mit optionalem Magnetschalter und Durchgangslochmontage, leichte, kompakte Lösung zum Aufnehmen, Wenden und Sortieren von runden und unregelmäßigen Werkstücken mit großem Durchmesser auf Miniaturroboter-Automatisierungsgeräten.
