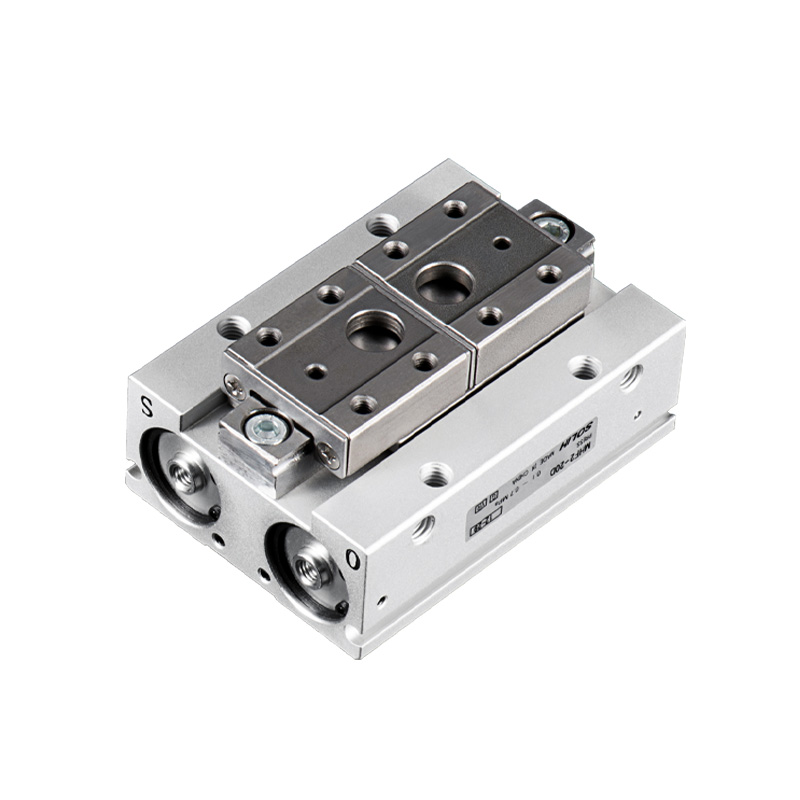

Die SOLH MHF2-Serie ist ein ultraflacher Parallelgreifer mit Doppelkolben-Linearführung und 2 Backen. Kern-Highlight: Körperhöhe nur 1/3 des entsprechenden MHZ2-Greifers, wodurch das Biegemoment am Ende effektiv reduziert wird und gleichzeitig eine hohe Positionierungspräzision erhalten bleibt. Drei optionale Hubbereiche verfügbar. Vierseitige Montagestruktur. Speziell entwickelt für extrem platzbeschränkte Hochpräzisionsanwendungen mit geringer Last: Miniatur-Linearmodule, kleine Roboter-EOAT, Halbleiter-, Elektronik- und Präzisionsmontagestationen.
-- Struktur: Doppelkolben + Präzisions-Linearführungsschiene (Φ25/Φ32 mit umlaufender Kugellagerführung). Reine parallele lineare Backenbewegung ohne Schwingen, hohe Steifigkeit. Hauptkörper aus Aluminiumlegierung, Backen aus Edelstahl, integrierter Magnetring. Vierseitige Montagenuten für Magnetschalter; Montagemöglichkeiten: unteres Gewindeloch / seitliches Gewindeloch / Durchgangslochmontage.
-- Aktionstyp: Doppeltwirkend, nur D (bidirektionale Luftsteuerung, keine einfachwirkende Version). Eingebautes Drosselventil für einstellbare Bewegungsgeschwindigkeit und reibungslosen Betrieb.
-- Ultraflaches Layout: Bei gleicher Klemmkraft ist die Höhe im Vergleich zu MHZ2 um etwa 66 % reduziert, wodurch das Biegemoment am Ende erheblich verringert und die Positionierungsstabilität verbessert wird.
-- Hubkonfiguration: 3 Huboptionen pro Bohrung: D (kurz) / D1 (mittel) / D2 (lang) zur Anpassung an unterschiedliche Werkstückbreiten.
- Positionierungsgenauigkeit: Wiederholgenauigkeit ±0,04 bis ±0,05 mm, stabil bei Hochfrequenzzyklen.

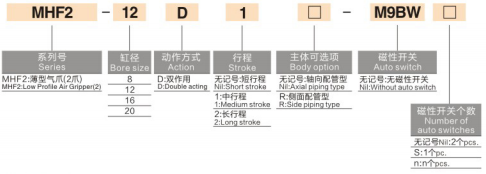

1. Modellbeispiel: MHF2-16D1-S-M9BW
|
Segment |
Code |
Beschreibung |
|
1 |
MHF2 |
Serie: Ultradünner Parallelgreifer |
|
2 |
16 |
Bohrungsgröße: 8,12,16,20,25,32 mm (Φ25/32 neue große Spezifikation) |
|
3 |
D/D1/D2 |
Hubklasse / D = Kurzhub / D1 = Mittelhub / D2 = Langhub |
|
4 |
-S |
Magnetring-Option Leer = Kein Magnet; S = Eingebauter Magnetring für Magnetschalter |
| 5 | -M9B |
Magnetschaltertyp M9B(NPN) / M9N(PNP) / M9P Drahtlänge: Standard 0,5 m; B=1m L=3m |
|
6 |
Suffix-Montagecode |
Leer = Standard-Gewindeloch 2 = Durchgangslochmontage F = Einbacken-Festausführung |
2. Beispiel für eine Standardbestellung
2.1 MHF2-20D2-S-M9BW
-- Bohrung 20, Langhub D2, eingebauter Magnetring, M9B-Magnetschalter mit 1 m Kabel.
|
Parameterelement |
Standardspezifikation |
| Backenmenge |
2 Backen, rein paralleles lineares Öffnen und Schließen |
| Betriebsmodus |
Nur doppeltwirkend (keine einfachwirkende Variante) |
| Betriebsdruck |
Bohrung 8: 0,15–0,7 MPa Bohrung 12–32: 0,1–0,7 MPa (Optimaler Arbeitsdruck: 0,5 MPa) |
| Prüfdruck |
1,0 MPa |
| Umgebungstemperatur |
-10 ~ 60℃ (keine Vereisung in den Luftleitungen) |
| Positionsgenauigkeit wiederholen |
Bohrung 8/12: ±0,05 mm Bohrung 16~32: ±0,04 mm |
| Maximale Betriebsfrequenz |
Kurzer Hub (D): 120 cpm Mittlerer/langer Hub (D1/D2): 60 cpm |
| Luftanschlussgewinde |
8/12: M3×0,5 16/20/25/32: M5×0,8 |
| Schmierung |
Ölfreier Betrieb; NSF-H1-Fett in Lebensmittelqualität optional |
| Schalterinstallation |
Vierseitige Gleitnuten, Magnetschalter beidseitig montierbar |
| Montagemöglichkeiten |
Unten, seitlich, Durchgangsloch, universelle Installation in mehrere Richtungen |
|
Bohrung (mm) |
Vollständiges Modell |
Einzelbackenweg (mm) |
Max. Gesamtöffnung (mm) |
Klemmkraft (N) |
Körpergröße (mm) |
Nettogewicht (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Wichtiger Hinweis: Die Spannkraft nimmt mit zunehmender Backenverlängerungslänge L ab. Bei der Auswahl muss das zulässige Biegemoment überprüft werden, Sicherheitsfaktor ≥1,5.
-- Installationsraum streng begrenzt und höhenbeschränkt: schlanke Linearmodule, Miniatur-Roboter-Endeffektor
-- Erfordern ein niedriges Biegemoment, stabile Parallelität und hohe Präzision: Halbleiter, 3C-Elektronik, Präzisions-Hardware-Montage
-- Flexible Hubanpassungsanforderung: Wählen Sie kurzen/mittleren/langen Hub, um verschiedene Werkstückbreiten anzupassen
- Für einen kompakten integrierten Mechanismus sind eine Mehrwinkelmontage und eine beidseitige Positionserkennung erforderlich
- Bohrungsgröße und Hub entsprechend der Höhenbeschränkung und Werkstückbreite auswählen: Prioritätsfolge D (kurz) → D1 (mittel) → D2 (lang)
- Suffix -S-Magnetring + M9B/M9N/M9P-Schalter hinzufügen, wenn eine Rückmeldung der Backenöffnungs-/geschlossen-Position durch die SPS erforderlich ist
-- Montageauswahl: Standard-Gewindeloch (Standard); Suffix -2 für Durchgangslochmontage, geeignet für schlanke Plattformen und Halterungen
-- Belastungskontrolle: Steuerbackenverlängerungslänge L; Vermeiden Sie eine übermäßige Versatzlast, die das zulässige Biegemoment überschreitet
-- Große Bohrung Φ25/32: Verwendung einer umlaufenden Kugellagerführung, höhere Steifigkeit für mäßig schwerere Werkstücke
Der ultradünne doppelt wirkende parallele pneumatische Greifer SOLH MHF2 verfügt über ein ultraflaches Design, drei Huboptionen, vierseitige Montage und eine hohe Präzision von ±0,04 bis ±0,05 mm. Ausgestattet mit kompatiblen Magnetschaltern der M9-Serie ist er eine ideale kompakte Greiflösung mit geringem Biegemoment für Miniaturroboter-EOAT-, Halbleiter- und 3C-Präzisionsmontageautomatisierung.
