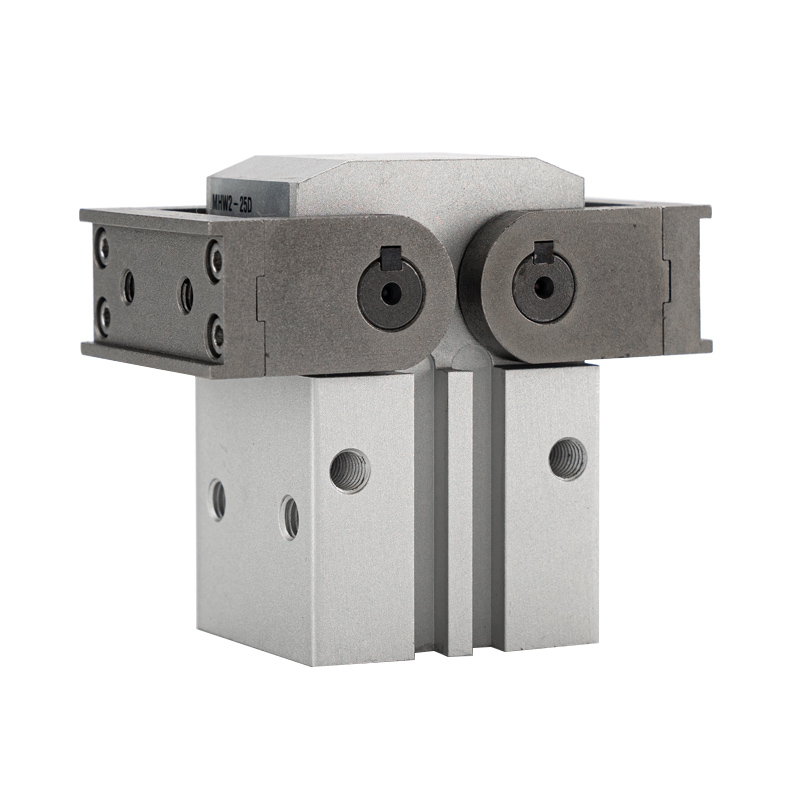

Pneumatischer 180°-Zahnstangen-Schwenkgreifer der Serie MHW2

Marke: SOLH von Richge Technology

Produktübersicht

     Bei der SOLH MHW2-Serie handelt es sich um einen 2-Backen-Schwenkgreifer mit Zahnstangenantrieb und einem Öffnungswinkel von insgesamt 180°. Kernstärken: präzise zahnradsynchrone Bewegung, extrem großer Schwenkwinkel von 180°, platzsparender Aufbau, vierseitige Sensormontageschlitze und staubdichte, langlebige Konstruktion. Weit verbreitet für das Wenden von Werkstücken, das Be- und Entladen, das Greifen großformatiger Teile und für Stationen auf engstem Raum, wird es zur gängigen Wahl für Schwenkgreiferanwendungen mit großen Winkeln.

Kernstruktur und Designmerkmale

     -- Funktionsprinzip: Der Zylinder drückt die Zahnstange auf das Antriebsritzel und sorgt so für eine synchrone Drehung. zwei Backen schwingen symmetrisch. Der Zahneingriff gewährleistet eine hervorragende Synchronisierung und eine gleichmäßige Spannkraft ohne Versatzabweichung.

     -- Schwenkcharakteristik: Jede Backe dreht sich um bis zu 90°, die gesamte beidseitige Öffnung beträgt 180°. Vollständig geöffnete Backen stehen senkrecht zum Zylinderkörper und beanspruchen nur minimalen Projektionsraum, ideal für die Materialhandhabung, die eine mechanische Vermeidung erfordert.

     -- Gehäuseaufbau: Quadratisches, hart eloxiertes Aluminiumgehäuse mit integriertem Magnetring. Vierseitige Sensornuten (oben/unten/links/rechts) ermöglichen die direkte Montage von M9B/A93-Magnetschaltern, uneingeschränkte Sensoranordnung.

     -- Material und Schutz: Harter Oxidationszylinder, hochfeste Backen aus legiertem Stahl und staubdichte Dichtungsstruktur. Der enge Spalt verhindert das Eindringen von Fremdkörpern, sorgt für stabile Leistung unter staubigen Werkstattbedingungen und verlängert die Lebensdauer.

     -- Betriebsart: Doppeltwirkend (D). Der bidirektionale Zylinderschub treibt die Vorwärts-/Rückwärtsdrehung an, um das Öffnen und Schließen der Backen zu ermöglichen.

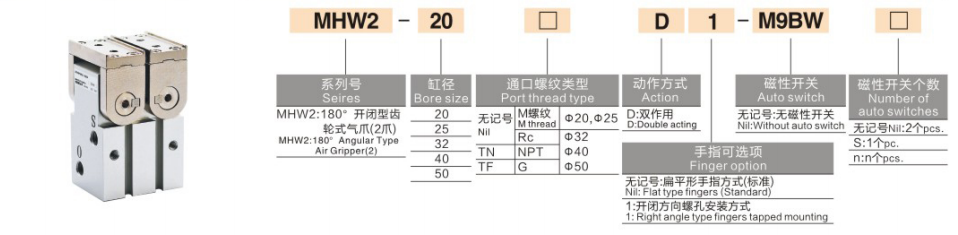

Vollständige Modellcodierungsregel

 1. Modellbeispiel: MHW2-32D-M9BW

  2. Referenzbeispiele für Standardbestellungen

     -- MHW2-25D: Bohrung 25, doppeltwirkendes Basismodell ohne Magnetschalter

     -- MHW2-40D-M9B: Bohrung 40, doppeltwirkend, ausgestattet mit M9B-Magnetschalter

Technische Spezifikationen des Universalkerns (0,5 MPa Versorgungsdruck)

Kern-Wettbewerbsvorteile

  1. 180° ultraweiter Schwenkwinkel und hervorragende Raumausnutzung

     -- Die Backen stehen bei vollständiger Öffnung senkrecht zum Körper und nehmen nur den projizierten Raum des Zylinders ein. Sie eignen sich für enge Stationen und Prozesse, bei denen das Werkstück vermieden und eine Wendebewegung erforderlich ist.

  2. Hochpräzises Zahnrad-Synchrongetriebe

     - Zahnstangen- und Ritzel-Kämmantrieb, Synchronfehler ≤0,1°, ausgewogene symmetrische Klemmung, verhindert wirksam das Verrutschen des Werkstücks durch einseitige Krafteinwirkung.

  3. 360° flexible Sensoranordnung

     - Magnetschalter können auf vier Gehäuseoberflächen montiert werden, um eine Positionsüberwachung in alle Richtungen sowie eine bequeme Installation und Inbetriebnahme für jede Montageausrichtung zu ermöglichen.

  4. Staubdichte Struktur für raue Umgebungen

     -- Optimierte Abdichtung und kleiner Innenspalt verhindern das Eindringen von Staub; Mechanische Lebensdauer ≥5 Millionen Zyklen, stabil für langfristige automatisierte Produktionslinien mit hohen Taktraten.

 Montageformen und typische industrielle Anwendungen

  1. Montageoptionen

     -- Axiale horizontale Montage: Horizontale Klemmung zum Be- und Entladen am Fließband

     - Vertikale Längsmontage: Vertikales Heben für Werkstückwendestationen

     -- Seitliche Seitenmontage: Seitliche Klemmung für enge, begrenzte Geräteräume

  2. Typische Anwendungsszenarien

     -- Elektronik und Haushaltsgeräte: Greifen und Wenden von Gehäusen, Platten und großformatigen Bauteilen

     -- Automobilteile: Transport von Lampengehäusen, Innenverkleidungen und kleinen Gussteilen

     - Logistik und Verpackung: Handhabung von Kartons, Paletten und Fassmaterialien

     - Maschinen- und Spritzgussautomatisierung: Entnahme großer Werkstücke aus Werkzeugmaschinen und Formmaschinen

Auswahlvergleich: MHW2 Gear Swing vs. MHY2 Cam Swing vs. MHT2 Kniehebelgreifer

3-Schritte-Schnellauswahlhilfe

  1. Bohrungsauswahl basierend auf der Werkstückmasse

     -- 20 ≤ 3kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg. Reserve ≥30 % Ladungssicherheitsmarge.

  2. Überprüfung des Schwenkwinkels

     -- Standard-Einzelbacken-Schwenkwinkel 90°, Gesamtöffnung 180°. Stellen Sie sicher, dass genügend Freiraum vorhanden ist, um die Werkstückabmessungen und den Ausweichweg zu berücksichtigen.

  3. Konfigurationsabgleich

     - Positionssignalrückmeldung: Nutzen Sie vierseitige Montageschlitze mit Magnetschaltern der M9B-Serie für eine flexible Anordnung unabhängig von der Installationsausrichtung.

     -- Staubige Werkstattumgebung: Priorisieren Sie MHW2 aufgrund der hervorragenden staubdichten Dichtungsstruktur.

Zusammenfassung in einem Satz

     Der um 180° schwenkbare pneumatische Greifer SOLH MHW2 mit Zahnstange und Ritzel verfügt über ein Zahnrad-Synchrongetriebe mit vierseitiger Magnetschalterinstallation und staubdichter Abdichtung und unterstützt das Umdrehen von Werkstücken mittlerer Last und die Materialhandhabung; Idealer platzsparender Schwenkgreifer für Verpackungs-, Automobil- und allgemeine Automatisierungsstationen auf engstem Raum.
