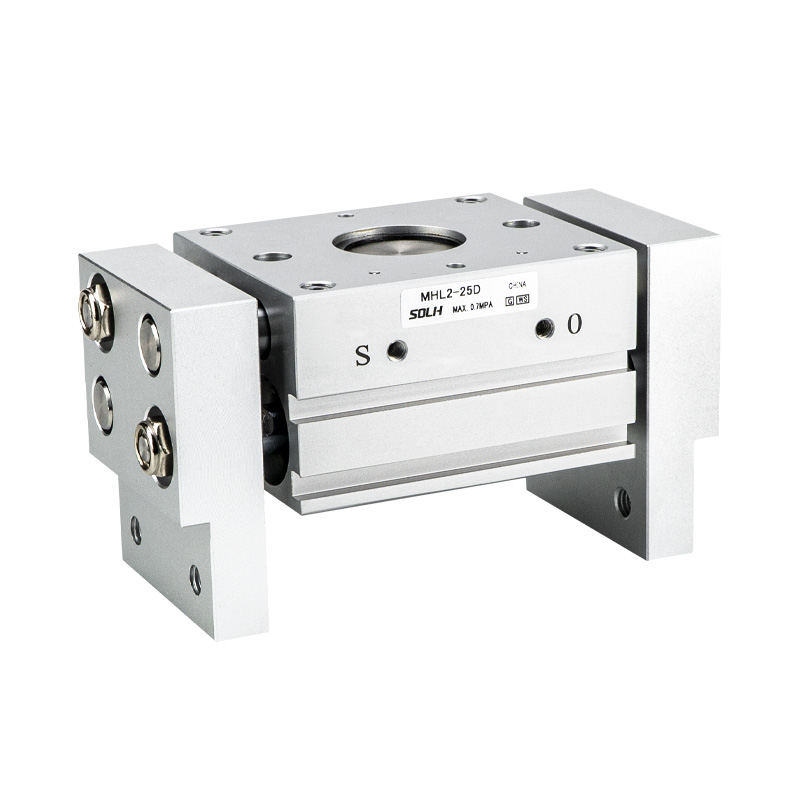

Paralleler pneumatischer Greifer der Serie MHL2 mit großer Öffnung

Marke: SOLH von Richge Technology

Produktübersicht

      Die SOLH MHL2-Serie ist ein synchroner Parallelgreifer mit Zahnstange und Ritzel und großem Hub. Kernvorteile: starke Spannkraft, extrem großer Öffnungsweg, hohe Struktursteifigkeit und vielseitige Montagemöglichkeiten. Geeignet für den Transport schwerer und großer Werkstücke, das Greifen großer Teile und das parallele Spannen hoher Lasten. Weit verbreitet beim automatischen Be- und Entladen, Werkzeugmaschinenvorrichtungen und Verpackungsmaschinen.

Kernstruktur und Arbeitsprinzip

     -- Getriebe: Zahnstangenmechanismus sorgt für synchrone Backenbewegung ohne Versatz; Die Doppelkolbenanordnung sorgt für eine starke Klemmkraft bei kompakter Form.

     -- Konstruktion: Gehäuse aus Aluminiumlegierung, Backen aus Edelstahl, eingebauter Magnetring. Alle rotierenden Wellen verfügen über ölimprägnierte Harzlager sowie integrierte Staubabstreiferdichtungen, gute Staubbeständigkeit und längere Lebensdauer.

     -- Betriebsart: Nur doppeltwirkend (D), keine einfachwirkende Variante. Eingebauter einstellbarer Gashebel für eine reibungslose Geschwindigkeitsregelung. Vier Magnetschalter-Montageschlitze für flexible Anordnung der Positionserkennung.

     - Hubauswahl: 3 Standardhübe pro Bohrung: D (kurz) / D1 (mittel) / D2 (lang), kompatibel mit Außendurchmesserklemmung und Innendurchmesserklemmung für verschiedene Werkstückbreiten.

     -- Positionsgenauigkeit: Wiederholgenauigkeit von ±0,1 mm, stabile Klemmleistung unter schweren Lastbedingungen.

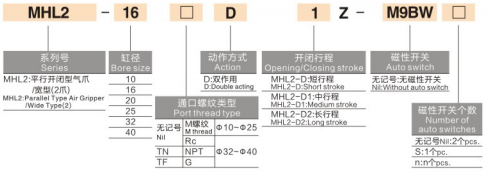

Vollständige Modellcodierungsregel

  1. Modellbeispiel: MHL2-32D2-TF-M9BW

  2. Standard-Bestellreferenz

  MHL2-40D2-TF-M9BL Bohrung 40, Langhub D2, G-Gewindeanschluss, eingebauter Magnet, M9B-Schalter mit 3 m Kabel.

Technische Spezifikationen des Universal Core

Referenztabelle für Hub und Spannkraft (0,5 MPa, Standard-Spannpunkt)

⚠️ Hinweis: Referenzklemmenabstand: 40 mm für ø10~25; 80mm für ø32~40. Die effektive Spannkraft nimmt mit zunehmender Backenverlängerung ab. Bei der Lastüberprüfung muss ein Sicherheitsfaktor ≥1,5 reserviert werden.

Bevorzugte Anwendungsszenarien für MHL2

     -- Schwere/übergroße Werkstücke, die eine starke Spannkraft und einen großen Öffnungsweg erfordern, wie zum Beispiel schwere Rohre, Platten und Materialschalen

     -- Anwendungen, die eine synchrone Parallelbewegung ohne Ablenkung erfordern, mit flexibler Montageanordnung in mehrere Richtungen

     -- Staubanfällige, raue Arbeitsbedingungen (Beladen von Werkzeugmaschinen, Handhabung von Gussteilen), die eine zuverlässige Staubbeständigkeit und eine lange Lebensdauer erfordern

     -- Systeme, die sowohl das Spannen des Außendurchmessers als auch das Greifen des Innendurchmessers erfordern, kompatibel mit mehreren Teilegrößen über 3 Huboptionen

Wichtige Auswahl- und Bewerbungsrichtlinien

     -- Bestimmen Sie zuerst die Last, bevor Sie die Bohrung auswählen: Berechnen Sie die erforderliche Spannkraft basierend auf dem Werkstückgewicht, der Länge der Backenverlängerung und einem Sicherheitsfaktor ≥1,5 und passen Sie dann die entsprechende Bohrungsgröße an.

     -- Hub entsprechend der Werkstückbreite wählen: Prioritätsfolge D(kurz) → D1(mittel) → D2(lang), unnötigen Überhub vermeiden.

     -- Positionserkennung: Ausgestattet mit Magnetschaltern der Serie D-M9□ (NPN/PNP/kontaktlos) für die Rückmeldung der Backen offen/geschlossen; Vier Montageschlitze ermöglichen eine flexible Anordnung.

     -- Montage- und Anschlusskonfiguration: ø10~25 übernehmen M5×0,8; ø32~40 wählen Sie Rc1/8 mit TN/TF/NPT-Gewinde. Wählen Sie je nach Installationsoberfläche einen Sockel mit Gewindebohrung, durchgehender Montage oder seitlicher Montage.

     - Staubschutz und Wartung: Standardmäßig integrierter Staubabstreifer. Fügen Sie die staubdichte kundenspezifische Version -X85/-X86 für Umgebungen mit starkem Staub hinzu; Lager und Dichtringe regelmäßig reinigen.

Zusammenfassung in einem Satz

     Der SOLH MHL2 pneumatische Großhub-Parallelgreifer mit Zahnstange und Ritzel liefert hohe Spannkraft mit drei Huboptionen, integrierter staubdichter Struktur und Montage in mehrere Richtungen, kompatibel mit Außen- und Innendurchmesser-Greifern, idealer Hochleistungsgreifer für die Beladung von Werkzeugmaschinen, Platten- und Tabletthandhabung und Verpackungsautomatisierungsgeräte.
