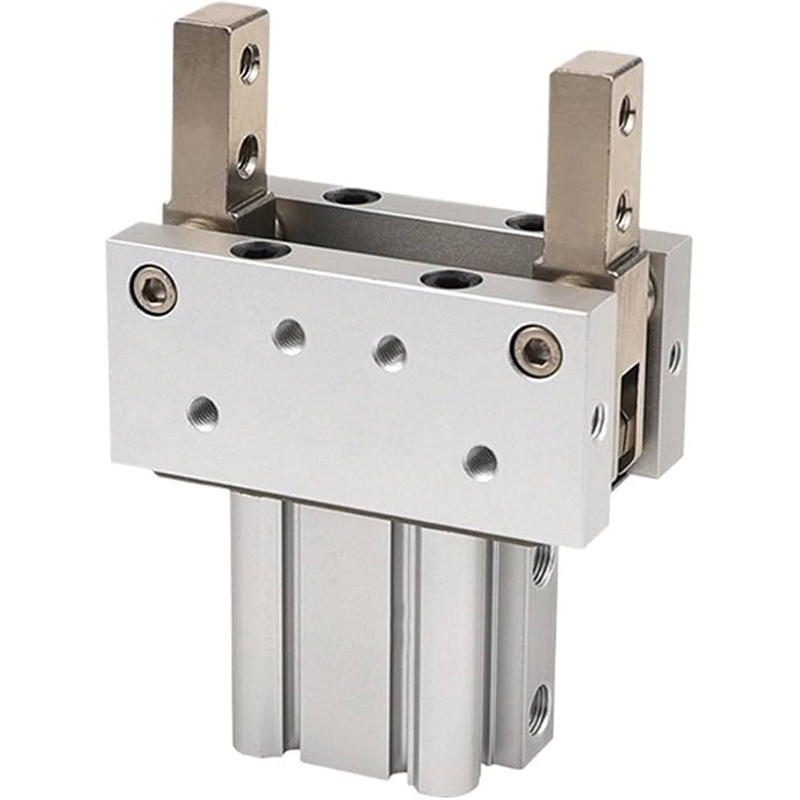

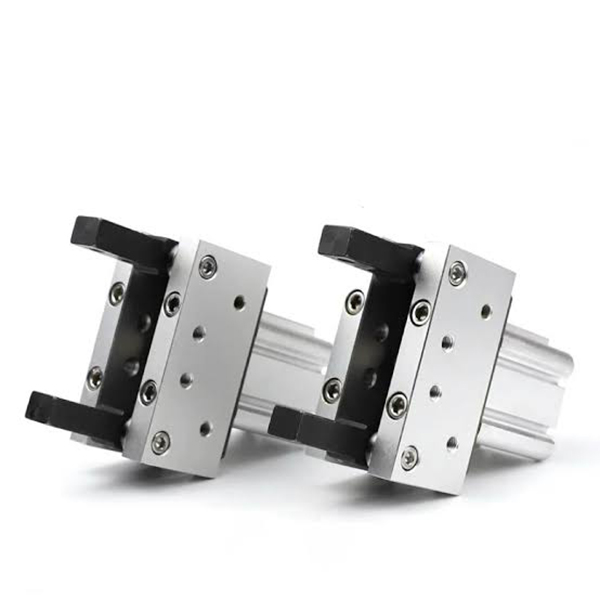

Hochbelastbarer, selbstsichernder pneumatischer Greifer mit Kniehebelgelenk der Serie MHT2

Marke: SOLH von Richge Technology

Produktübersicht

     Bei der SOLH MHT2-Serie handelt es sich um kniegelenkgetriebene 2-Backen-Winkelgreifer. Zu den herausragenden Merkmalen gehören der selbsthemmende Mechanismus des Kipphebels, die Fähigkeit zum Halten im ausgeschalteten Zustand, ein extrem hohes Klemmdrehmoment und vierseitige Sensorinstallationsschlitze mit hoher struktureller Steifigkeit.

     Optimiert für das Spannen, Transportieren und Positionieren schwerer Werkstücke mit strengen Anforderungen an die Fallsicherheit; der bevorzugte Schwerlastgreifer für automatisierte Stationen mit hohem Risiko.

Kernstruktur und Designmerkmale

     -- Funktionsprinzip: Zylinder-Push-Pull kombiniert mit einem kraftverstärkenden Mechanismus mit Kniehebelverbindung. Wenn sich die Backen schließen, erreicht der Kniehebel die Totpunkt-Verriegelungsposition. Die Klemmkraft wird um das 3- bis 5-fache verstärkt und ≥80 % der Klemmkraft können bei Luftdruckverlust/Luftabschaltung kontinuierlich aufrechterhalten werden, um eine zuverlässige Selbsthemmung zu gewährleisten.

     -- Gehäusekonstruktion: Quadratisches, hart eloxiertes Aluminiumgehäuse mit integriertem Magnetring. Vier Montagenuten (oben/unten/links/rechts) ermöglichen die direkte Montage von Magnetschaltern der Serien M9B/A93 ohne tote Winkel bei der Sensoranordnung.

     -- Betriebsart: Doppeltwirkend (D-Standardversion / DZ-aktualisierte leichte Version). Backen verriegeln in geschlossener Position; Der Zylinderschub setzt die Backen zum Öffnen zurück.

     -- Materialspezifikation: Hartoxidierter Aluminiumzylinder, hochfeste Backen aus legiertem Stahl, verschleißfeste Verbindungsbaugruppe. Hohe Steifigkeit, lange Lebensdauer und wartungsfreier ölfreier Betrieb.

     -- Flexible Montage: Mehrere Befestigungsgewindebohrungen unterstützen die axiale, längsgerichtete und horizontale Installation und eignen sich für kompakte, begrenzte Geräteanordnungen.

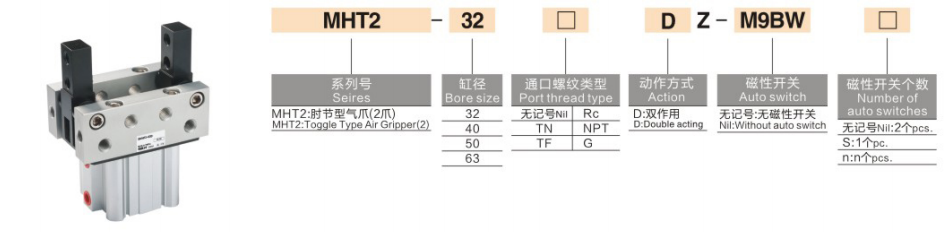

Vollständige Modellcodierungsregel

 1. Modellbeispiel: MHT2-50DZ-M9BW

  2. Referenzbeispiele für Standardbestellungen

     -- MHT2-32D: Bohrung 32, doppeltwirkendes Standard-Basismodell ohne Schalter

     -- MHT2-63DZ-M9B: Bohrung 63, aktualisierter leichter DZ-Typ, vierseitige Sensorschlitze, ausgestattet mit M9B-Magnetschalter

Technische Spezifikationen des Universalkerns (0,5 MPa Versorgungsdruck)

Kern-Wettbewerbsvorteile

  1. Leistungsstarke selbsthemmende Anti-Drop-Leistung

     - Die Konstruktion mit Kipphebel-Totpunktverriegelung behält ≥80 % der Klemmkraft nach einer Unterbrechung der Luftzufuhr oder einem Druckverlust bei. Eliminieren Sie effektiv das Risiko des Herunterfallens von Werkstücken für hochsichere automatisierte Produktionslinien.

  2. Ultrahohes Spannmoment für schwere Aufgaben

     -- Das maximale Drehmoment erreicht 106 N·m für das φ63-Modell und ist in der Lage, 5 bis 50 kg schwere Werkstücke zu greifen, was weit über Parallelgreifern mit gleicher Bohrungsgröße liegt.

  3. 360° flexible Sensoranordnung

     -- Keine integrierte Führungsschiene am Hauptkörper; Magnetschalter können auf vier Oberflächen montiert werden, um eine Positionserkennung in alle Richtungen zu ermöglichen, perfekt für enge Einbauräume.

  4. Hohe Steifigkeit und längere Lebensdauer

     -- Backen aus legiertem Stahl und verschleißfeste Verbindungen unterstützen über 5 Millionen stabile Zyklen, angepasst an den Hochfrequenz-Dauerbetrieb mit hoher Belastung.

Montageoptionen und typische Anwendungsszenarien

  1. Montageformen

     -- Axiale Montage: Horizontales Drücken und Ziehen für den Materialtransfer am Fließband

     - Vertikale Längsmontage: Be- und Entladestationen nach oben und unten

     -- Seitliche Seitenmontage: Seitliche Klemmung für Stationen mit begrenztem Platzangebot

  2. Typische industrielle Anwendungen

     -- Automobilkomponenten: Greifen von Motorgehäusen, Getriebeabdeckungen, Radnaben

     -- Werkzeugmaschinenautomatisierung: Schwerguss, Schmiedeteile und Formenhandhabung

     - Logistiktransport: Transport von Metallpaletten, Kisten und Fässern

     -- Sicherheitspositionierungsstationen: Überkopf-Absturzsicherungsstationen, Sicherheitsspannvorrichtungen für Pressgeräte

Auswahlvergleich: MHT2 Kniehebelgreifer VS MHZL2 VS MHL2

3-Schritte-Schnellauswahlhilfe

  1. Bohrungsauswahl basierend auf der Werkstückmasse

     -- 32 ≤ 5kg；40 = 5~15kg；50 = 15~30kg；63 = 30~50kg. Reservieren Sie eine Ladungssicherheitsmarge von mindestens 30 %.

  2. Überprüfung des Schwenkwinkels

     -- Maximaler Öffnungswinkel: MHT2-32 bis 28°, MHT2-63 begrenzt auf 23°. Bestätigen Sie, dass ausreichend Freiraum für die gewünschte Werkstückabmessung vorhanden ist.

  3. Konfigurationsabgleich

     - Anforderung an die Positionsrückmeldung: Wählen Sie die leichte DZ-Version + den Magnetschalter M9B für die vierseitige Sensormontage

     - Hohe Sicherheit bei der Handhabung über Kopf: Priorisieren Sie MHT2 wegen seiner einzigartigen Selbstsperrfunktion beim Ausschalten

Zusammenfassung in einem Satz

     Der selbsthemmende pneumatische Greifer SOLH MHT2 mit Kniehebelgelenk verfügt über eine Kraftverstärkungsstruktur mit Totpunktgestänge und verfügt über eine Anti-Drop-Klemmfunktion beim Ausschalten, vierseitige Magnetschaltermontage und hohe Legierungssteifigkeit, erhältlich in D-/DZ-Varianten, idealer Hochleistungs-Sicherheitsgreifer für Automobilteile, Gussteile und die Be-/Entladeautomatisierung schwerer Werkstücke von Werkzeugmaschinen.
