2/2-Wege-Flüssigkeitsmagnetventil der Serie 2W (direktwirkend + vorgesteuert)

Marke: SOLH von Richge Technology

Produktübersicht

     Bei der SOLH 2W-Serie handelt es sich um ein universelles industrielles 2/2-Wege-Magnetventil mit normalerweise geschlossener Flüssigkeitsabschaltung, das in zwei Baureihen unterteilt ist: direktwirkendes 2W (Kleinserie 030/050) und vorgesteuertes 2W (Serie 150~500 mit großem Durchgang). Es führt eine automatische Ein-/Aus-Steuerung für sauberes Wasser, Druckluft, Schmieröl, Kühlschneidflüssigkeit und schwach korrosive Flüssigkeitsleitungen durch.

       * Ventilkörper aus Messing mit mehrschichtiger Korrosionsschutzdichtung; Zwei Optionen: Direktstart ohne Druck und Pilottyp mit hohem Durchfluss für die Auswahl des gesamten Bereichs

       * Standardisierte Abmessungen und Gewindespezifikationen, kompatibel mit PT/G/NPT-Mehrgewinden für den weltweiten Export

       * Die kältebeständige Spule unterstützt eine stabile Langzeit-Dauerstromversorgung

     Weitgehend abgestimmt auf Wasseraufbereitungsanlagen, Kühlkreisläufe von Werkzeugmaschinen, Sprühreinigungsleitungen, Luftkompressorleitungen und umfassende Flüssigkeitsautomatisierungssysteme für die Industrie.

Zwei Produktlinien, vollständige Klassifizierung: direktwirkende NC vs. vorgesteuerte NC

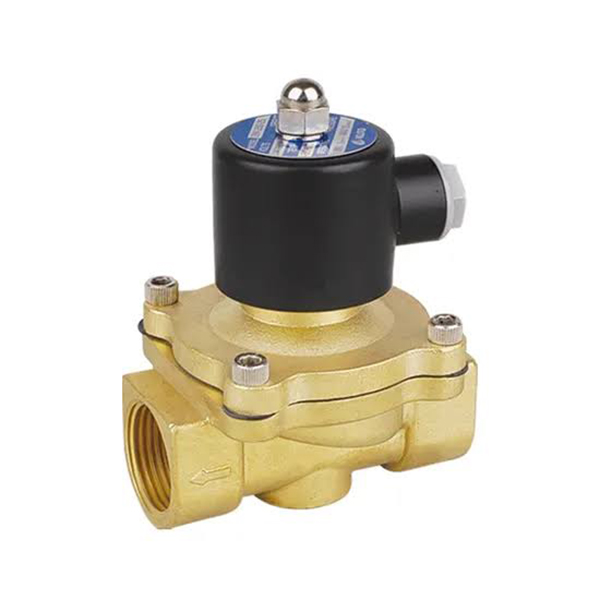

  1. 2W direktwirkend, normalerweise geschlossen (Modellbeispiel: 2W-L030-08)

     --ArbeitsprinzipBitte:Die elektromagnetische Spule treibt den internen Ankerschaft direkt an, um den Hauptventilsitz zu öffnen/schließen, wodurch eine vollständige Öffnung bei einem Mediumsdruck von Null von 0 MPa ermöglicht wird.

        * Ausschalten: Die Feder drückt die Dichtung zusammen, um die Rohrleitungsflüssigkeit vollständig abzuschneiden

        * Einschalten: Elektromagnetische Kraft hebt die Spule an, um eine bidirektionale Flüssigkeitszirkulation zu ermöglichen

           Keine zusätzliche Pilotkammer, ultraeinfache Struktur mit millisekundenschneller Reaktionsgeschwindigkeit.

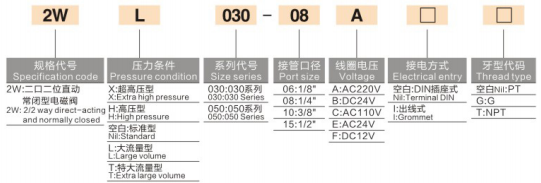

    -- Vollständige Modellcodierungsregel

     2 W – Druck-/Durchflusssuffix – Größenreihe – Anschlussgewinde – Spulenspannung – Verdrahtungstyp – Gewindestandard

        * 2W: Direktwirkendes 2/2-Wege-Magnetventil, normalerweise geschlossen

        *  Druck- und Durchflusssuffix: Leer = Standard / L = Großer Durchfluss / T = Extra großer Durchfluss / H = Hoher Druck / X = Extra hoher Druck

        *  Größenserie: 030 (Miniatur), 050 (mittelklein)

        *  Portcode: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Spannungscode: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Verkabelungsmodus: Leer = DIN-Buchse (Standard für Schaltschränke), I = wasserdichtes Kabel (Feuchtgeräte für den Außenbereich)

        *  Gewindestandard: Blank = britisches PT-Kegelgewinde, G = G-Parallelgewinde, T = amerikanisches NPT-Gewinde

   --  Kernvorteile

       *  Null-Differenzdruck-Start, keine minimale Betriebsdruckbegrenzung, stabile Öffnung unter Vakuum, Mikrodruck- und Mikrofluss-Wasserkreisläufe

        *  Ultrakompaktes Gehäuse, beliebiger Montagewinkel für beengte Geräteschrankanordnung

        * Millisekundenschnelle Ein-Aus-Reaktion, geeignet für hochfrequente intermittierende Start-Stopp-Zyklen

        *  Kleiner Ventilkörper mit geringen Verbrauchskosten, wirtschaftliche erste Wahl für die Einzelpunkt-Abzweigsteuerung

     --  Anwendungsszenarien

      Einpunkt-Kühlöleinspritzung für kleine CNC-Werkzeugmaschinen, Mini-Sprühreinigungsmaschinen, Mikro-Luft-/Wassersteuerung für 3C-Automatisierungsgeräte, kleine Abzweigschalter von Luftkompressoren, Labor-Mikroflüssigkeits-Ein/Aus-Steuerung.

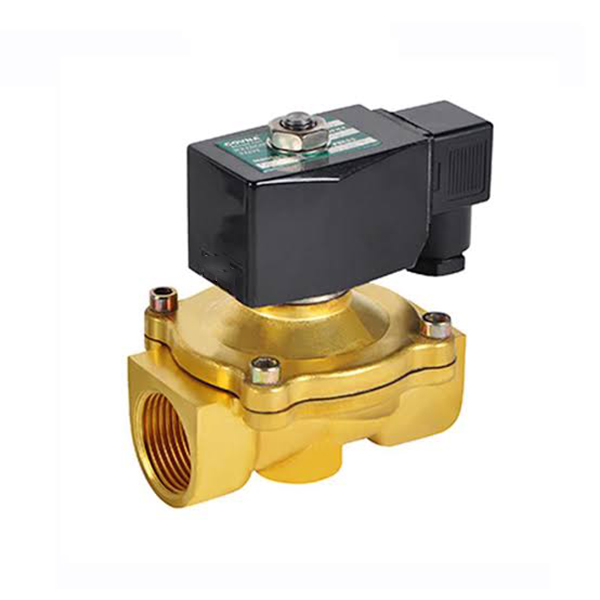

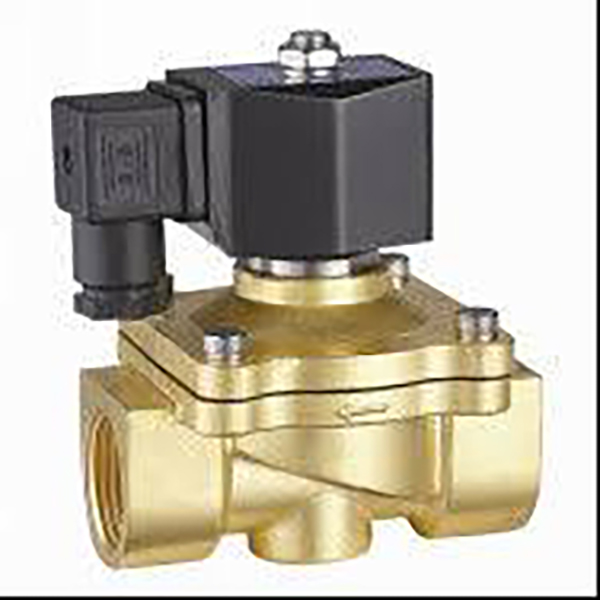

  2. 2 W vorgesteuert, normalerweise geschlossen (Modellbeispiel: 2W250-25)

     -- Funktionsprinzip:Eingebaute Pilot-Entlüftungsöffnung, die sich auf den mittleren Druck der Rohrleitung stützt, um die Hauptspule mit großem Durchmesser anzuheben; Die Spule steuert nur die kleine Pilotbohrung bei geringem Stromverbrauch und geringer Wärmeentwicklung. Minimaler Startdifferenzdruck 0,05 MPa, Ventil kann ohne Mitteldruck nicht vollständig öffnen.

        * Strom AUS: Pilotloch verschlossen, Innendruck im Hohlraum drückt die Dichtung zusammen, um die Rohrleitung zu verschließen

        * Eingeschaltet: Der Druck der Steuerkammer wird abgelassen, die Mitteldruck-Anschlüsse öffnen das Hauptventil für einen großen Flüssigkeitsdurchfluss, die maximale Öffnung beträgt bis zu Φ50 (G2 Zoll).

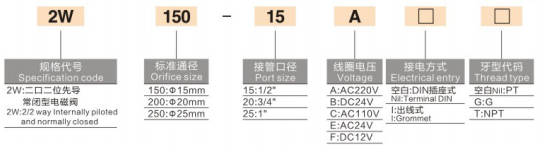

    --Vollständige Modellcodierungsregel

        2 W – Düsengröße – Anschlussgewinde – Spulenspannung – Verkabelungstyp – Gewindestandard

        *  2W: Vorgesteuertes 2/2-Wege-Magnetventil, normalerweise geschlossen

        *  Standardöffnungsgröße: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        * Portcode: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        * Spannungs-, Verdrahtungs- und Gewindecodes sind vollständig austauschbar mit kompatiblen Spulenersatzteilen der direkt wirkenden Serie

  3. Kernvorteile

     -- Extra große Durchgangsbohrung für hohen Mediendurchfluss, extrem geringen Druckverlust in der Rohrleitung, ideal für zentrale Wasser-/Luftversorgungsnetze mit kompletter Leitung

     -- Spule mit geringem Stromverbrauch treibt Ventilkörper mit großem Durchmesser an, geringer Temperaturanstieg bei 24-Stunden-Dauerbetrieb, Anti-Verbrennungs-Leistung

     -- Breiter Strömungskanal, der nicht leicht verstopft, unterstützt die Zirkulation von industriellem Kühlwasser mit winzigen schwebenden Verunreinigungen

     - Ein einzelnes Pilotventil kann mehrere kleine Direktventile ersetzen, die Hauptleitungsanordnung vereinfachen und die Beschaffungskosten senken

  4.Anwendungsszenarien

     Steuerung des Hauptwasserkreislaufs für große Sprühreinigungsgeräte in Fließbändern, Luftkompressor-Vollablass der Maschine und Absperrung der Hauptluftleitung, Umlaufkühlsystem, Verteilerrohre mit großem Durchfluss, Wasseraufbereitungsgeräte, allgemeiner Flüssigkeitshauptschalter für Lebensmittelverpackungen und chemische Geräte.

Universelle gemeinsame Kernfunktionen (direkt + vorgesteuert)

  1.Einheitliche NC-Funktion, normalerweise geschlossen (Werkseinstellung)

     Automatische Abschaltung bei Stromausfall, verhindert effektiv Überlauf und Wasser-/Luftlecks beim Herunterfahren der Geräte und sorgt so für einen höheren Systemsicherheitsschutz.

  2. Zwei optionale Dichtungsmaterialien

     -- Standard-NBR-Nitrilkautschuk: Universell für allgemeine Arbeitsbedingungen mit sauberem Wasser, Druckluft und Schmieröl

     - Optionales EPDM-Ethylen-Propylen: Hitzebeständig, beständig gegen schwache Säuren und Laugen, speziell für Heißwasser, saubere Flüssigkeiten in Lebensmittelqualität und Beizgeräte

  3. Universell kompatible Multi-Spec-Spulen

     Vollständige AC- und DC-Spannungsabdeckung, isolierte Spule mit geringem Stromverbrauch, die eine langfristige kontinuierliche Stromversorgung unterstützt; Doppelte Verkabelungsschemata (DIN-Buchse/wasserdichtes Kabel), anpassbar an die Verkabelung von Innenschränken und Außengeräten.

  4.Mehrere internationale Standards für Exportgewinde

     Drei Gewindeoptionen: britischer PT-Kegel, G-Parallel-BSPP, amerikanisches NPT-Gewinde, passend zu inländischen Automatisierungsgeräten und Exportanforderungen von Produktionslinien in Übersee.

  5. Schwerkraftfreie Universalmontage

     Der Ventilkörper kann vertikal, horizontal oder umgekehrt installiert werden, ohne die Öffnungs-/Schließleistung zu beeinträchtigen, perfekt für eine kompakte Schrankanordnung.

  6. Vollständige Anpassung der Druckstufe

     Die Direct-Serie unterstützt kundenspezifische Versionen mit Standard-/Hochdruck-/Extra-Hochdruck-/großem Durchfluss; Die Pilotserie passt sich nativ an den herkömmlichen industriellen Flüssigkeitsdruckbereich von 0,05 bis 1,0 MPa an.

Einheitliche Tabelle mit allgemeinen technischen Spezifikationen

Direkt vs. vorgesteuerte Vollauswahl-Vergleichstabelle

Segmentierte typische Anwendungsszenarien

  1. 2W direktwirkende NC-anwendbare Felder

     - Einpunkt-Kühlöleinspritzung und Mikrospray für kleine CNC-Werkzeugmaschinen, einfache Mikroflüssigkeitssteuerung an einer Station

     - Vakuum-Hilfswasserversorgung und kleiner pneumatischer Abzweig zum Ein-/Ausschalten für 3C-Automatisierungsgeräte

     -- Kleine Ultraschallreinigungsgeräte, Mikroflüssigkeitsregelkreise im Labor

     -- Gerätewartungszweig, Einpunkt-Wasser-/Gasschalter für kleine Geräte

  2. 2W vorgesteuerte NC-Anwendungsfelder

     - Luftkompressor-Vollablass der Maschine, Absperrventil der Hauptluftleitung der Werkstatt

     -- Hauptwasserkreislaufsteuerung für große Sprühreinigungsanlagen in Montagelinien

     -- Zirkulationssystem für die Wasseraufbereitung, Sammelrohre für die industrielle Kühlung mit großem Durchfluss

     -- Flüssigkeitshauptschalter mit großem Durchgang für Lebensmittelverpackungen und komplette chemische Ausrüstung

Grundlegende Auswahlbeurteilungsregeln

     - Wasser-/Luftdruck in der Rohrleitung unter 0,05 MPa, intermittierendes Mikromedium, Vakuumkreis → Es muss ein direkt wirkender 2-W-Typ ausgewählt werden

     -- Rohrgröße ≥G1/2, Hauptleitung mit hoher Durchflussübertragung, langfristig stabile Druckleitung → Wählen Sie den vorgesteuerten 2W-Typ

     - Arbeitsbedingungen für heißes Wasser, gereinigtes Wasser und schwach saure Flüssigkeiten: Geben Sie bei der Bestellung eine EPDM-Dichtung in Lebensmittelqualität an

     -- Zentralisierte Verkabelung im Maschinensteuerschrank: Priorisieren Sie den Verkabelungstyp DIN-Buchse; Für Sprüh- und Feuchtgeräte im Freien wählen Sie den wasserdichten Leitungstyp I

     - Hochdruckwasserkreisläufe und Stationen mit hohem Durchfluss können kundenspezifische Ventilkörper mit dem Suffix H/L/T auswählen

Abgestimmte Komplettlösungen für Pneumatik- und Flüssigkeitskreisläufe

  1. Kleiner Kühlzweigkreislauf

     AFC-Luftwartungseinheit → 3/2-Magnetventil der Serie 3V → PU-Kunststoffschläuche → 2W-Direktventil (Ein-/Aus-Steuerung des Kühlwasserkreislaufs)

  2. Vervollständigen Sie den Hauptwasserkreislauf der Maschine

     Wassertank/Luftkompressor-Hauptleitung → 2-W-Pilotventil mit großem Durchgang → Abzweigleitung zur Sprühleitung jeder Station

  3. Explosionsgeschützter Werkstattkreislauf für Flüssigkeiten

     Explosionsgeschützte Luftbehandlungseinheit → 2-W-Pilotventil mit kundenspezifischer explosionsgeschützter Spule, gepaart mit explosionsgeschützten automatischen Steuerleitungen

Zusammenfassung in einem Satz

     Das normalerweise geschlossene 2/2-Wege-Flüssigkeitsmagnetventil aus Messing der Serie SOLH 2W bietet eine kleine, direkt wirkende Variante mit Nulldruckanlauf und eine große, vorgesteuerte Variante mit geringem Stromverbrauch und hohem Durchfluss, mit optionaler NBR/EPDM-Dichtung in Lebensmittelqualität, Mehrgewinde- und Mehrspannungskompatibilität, weit verbreitet für die automatische Wasser-, Luft- und Ölabsperrsteuerung an Werkzeugmaschinen, Sprühwaschlinien, Wasseraufbereitungs- und Flüssigkeitsautomatisierungsgeräten für die Lebensmittelverpackung.
