2/2-Wege-Flüssigkeitsmagnetventil der Serie 2S (direktwirkend + vorgesteuert)

Marke:SOLH von Richge Technology

Produktübersicht

  1. Bei der SOLH 2S-Serie handelt es sich um normalerweise geschlossene 2/2-Wege-Magnetventile zur Flüssigkeitsabschaltung, die in zwei vollständige Produktlinien unterteilt sind:

     - Direktwirkend 2S (Serie 030/050 mit kleiner Öffnung)

     - Pilotgesteuertes 2S (Serie mit 150–500 großen Öffnungen)

  2. Entwickelt für die automatische Ein-/Aus-Steuerung von sauberem Wasser, Druckluft, Schmieröl, Kühlschneidflüssigkeit und schwach korrosiven Flüssigkeitsleitungen. Kompakte integrierte Struktur mit auslaufsicherer Abdichtung; Spulen unterstützen eine langfristige kontinuierliche Energieversorgung.

     -- Direkt wirkender Typ: Vollständige Öffnung bei einem Differenzdruck von 0 MPa, ideal für Niederdruck-Mikroflüssigkeitszweige

     - Pilotgesteuerter Typ: Großer Durchmesser und hohe Durchflusskapazität für Hauptversorgungsleitungen mit großen Rohrgrößen

  3. Weitgehend abgestimmt auf Kühlkreisläufe von Werkzeugmaschinen, Reinigungssprühleitungen, Abflusssysteme für Luftkompressoren, Wasseraufbereitungsanlagen und die Automatisierung von Lebensmittelverpackungsflüssigkeiten.

Zwei Produktlinien, vollständige Klassifizierung: direktwirkende NC vs. vorgesteuerte NC

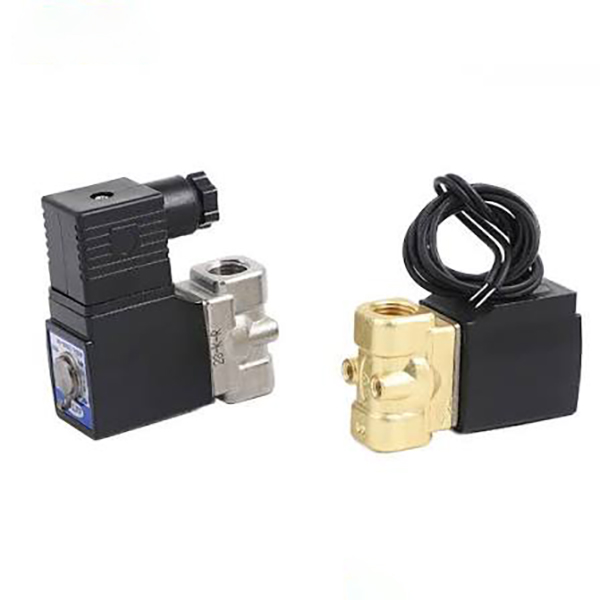

 1. 2S direktwirkend, normalerweise geschlossen (Modellbeispiel: 2S-L030-08)

     -- Funktionsprinzip:Keine Hilfssteuerluftkammer; Die elektromagnetische Spule zieht direkt am Ankerschaft, um den Ventilsitz zu öffnen/schließen. Vollständig geöffnet, selbst bei einem Wasser-/Luftdruck von null MPa.

        * Ausschalten: Die Feder drückt auf die Dichtung, um die Rohrleitungsflüssigkeit vollständig abzuschneiden;

        * Einschalten: Die Spule zieht den Anker nach oben, um den Ventilanschluss für den Flüssigkeitsdurchgang zu öffnen

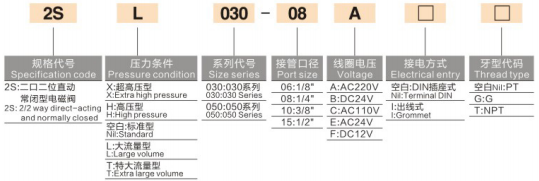

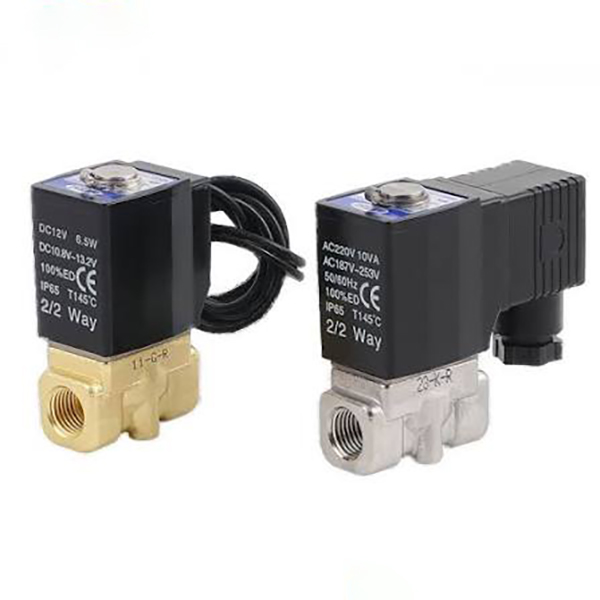

    - Vollständige Modellcodierungsregel:2S – Drucksuffix – Größenreihe – Anschlussgewinde – Spulenspannung – Verdrahtungstyp – Gewindestandard

        * 2S: Direktwirkendes 2/2-Wege-NC-Magnetventil

        * Suffix für die Druckklasse: Leer = Standard / L = Großer Durchfluss / T = Extra großer Durchfluss / H = Hoher Druck / X = Extra hoher Druck

        * Größenserie: 030 (Mini), 050 (Medium Small)

        * Portcode: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Spannungscode: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Verkabelung: Leer = DIN-Steckerbuchse, I = Kabeltyp

        * Gewinde: Blank = PT-Kegelgewinde, G = G paralleles BSPP, T = amerikanisches NPT-Gewinde

     -- Kernvorteile:

        *Anlauf ohne Differenzdruck, keine Mindestbetriebsdruckbegrenzung, stabiler Betrieb für Mikro-Niederdruck-Flüssigkeitskreisläufe

        * Ultrakompaktes Gehäuse, beliebiger Montagewinkel ohne Schwerkraftbeschränkung

        * Schnelle Reaktion im Millisekundenbereich für schnelle Ein-Aus-Schaltzyklen

     - Anwendungsszenarien:

       Kühlölspray für kleine CNC-Werkzeugmaschinen, Mikrospray für Mini-Waschmaschinen, Mikro-Luft-/Wasserabschaltung für 3C-Geräte, Vakuum-Hilfswasserversorgung, kleine Abzweigleitungen (G1/8 ~ G1/2).

  2. 2S vorgesteuerte, normalerweise geschlossene Serie

     -- Funktionsprinzip:Eingebaute Miniatur-Pilotsteuerdüse; ist auf einen mittleren Rohrleitungsdruck angewiesen, um die Hauptmembran/-spule anzuheben. Für die vollständige Öffnung ist ein Differenzdruck von mindestens 0,05 MPa erforderlich. Die Spule steuert nur kleine Pilotentlüftungslöcher bei geringem Stromverbrauch.

        * Strom AUS: Pilotloch abgedichtet, der Vordruck drückt die Hauptdichtung zusammen, um die Rohrleitung zu verschließen

        * Eingeschaltet: Der Druck der Steuerkammer wird abgelassen, der mittlere Druck hebt den Hauptkolben an, um einen Flüssigkeitsdurchfluss mit hohem Volumen zu ermöglichen. maximale Öffnungsgröße bis zu Φ50 (G2 Zoll)

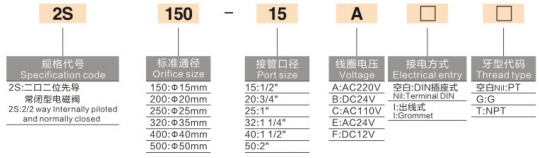

     - Vollständige Modellcodierungsregel:2S – Düsengröße – Anschlussgewinde – Spulenspannung – Verkabelungstyp – Gewindestandard

        * 2S: Vorgesteuertes 2/2-Wege-NC-Magnetventil

        * Düsenrahmengröße: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        * Portcode: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Spannungs-/Verdrahtungs-/Gewindecodes stimmen vollständig mit direktwirkenden Varianten überein

    -- Kernvorteile:

        * Große Durchgangsbohrung, extrem hohe Durchflussrate, minimaler Druckabfall in der Rohrleitung für eine zentrale Wasser-/Luftversorgung in der gesamten Leitung

        * Winzige Spule mit geringer Wattzahl treibt Ventilkörper mit großem Durchmesser an, geringe Wärmeentwicklung, geeignet für 24-Stunden-Dauerbetrieb

        * Breiter Strömungskanal, der nicht leicht verstopft, kompatibel mit industriellem zirkulierendem Kühlwasser, das geringfügige suspendierte Verunreinigungen enthält

     --Anwendungsszenarien:

        Haupteinlass-/Ablassleitungen für Luftkompressoren, große Hauptwasserkreisläufe für die Sprühreinigung in Montagelinien, Sammelrohre für die Wasseraufbereitung, Stanzanlagen zur Kühlung der Hauptölleitungen, hochbelastbare industrielle Wasserversorgungssysteme.

Universelle gemeinsame Produktmerkmale (direkt + vorgesteuert)

  1. Standardmäßig geschlossene (NC) Funktion Werkseinstellung

     Die automatische Abschaltung bei Stromausfall verhindert ein Überlaufen und Auslaufen von Flüssigkeit beim Herunterfahren der Anlage und sorgt so für eine höhere Systemsicherheit.

  2. Mehrere optionale Dichtungsmaterialien

     -- Standard-NBR-Nitrilkautschuk: Universell für Wasser, Luft, Schmieröl

     -- Optionales EPDM-Ethylen-Propylen: Säure-/alkalibeständig, für heißes Wasser und saubere Flüssigkeit in Lebensmittelqualität geeignet

  3. Langlebige Hochtemperatur-Spule mit geringem Stromverbrauch

     Hitzebeständige Isolationsspule für lange Dauererregung, stabile Isolierung gegen Verbrennungen; Doppelte Verkabelungsoptionen (DIN-Buchse/Kabel) für flexible Schrankanordnung.

  4. Multi-International-Thread-Standards für den Export

     PT britischer Kegel, G BSP parallel, NPT amerikanisches Gewinde optional, kompatibel mit inländischen Automatisierungs- und Übersee-Produktionslinien.

  5. Vollständig druckabgestufte Anpassung

     Die direkt wirkende Serie unterstützt die individuelle Anpassung von Standard-/Großdurchfluss-/Hoch-/Extra-Hochdruck-Drucksystemen. Die Pilotserie ist nativ ausgelegt für einen standardmäßigen industriellen Flüssigkeitsdruck von 0,05 bis 1,0 MPa.

  6. Schwerkraftfreie Universalmontage

     Kann vertikal, horizontal oder umgekehrt installiert werden und passt in die Innenanordnung eines engen Schaltschranks.

Einheitliche Tabelle mit allgemeinen technischen Spezifikationen

Direkt vs. vorgesteuerte Vollauswahl-Vergleichstabelle

Segmentierte typische Anwendungsszenarien

  1. Direktwirkender NC-Anwendungsbereich

     - Einpunkt-Kühlöleinspritzung und Mikrospray für kleine CNC-Werkzeugmaschinen

     - Vakuum-Hilfswasserversorgung und Mini-Luftkreislauf ein/aus für 3C-Automatisierungsgeräte

     -- Kleine Ultraschallreinigungsmaschinen, Labor-Mikroflüssigkeitsregelkreise

     -- Gerätewartungszweig, Einpunkt-Wasser-/Gasschalter für kleine Geräte

  2.Pilotgesteuerter NC-Anwendungsbereich

     -- Komplette Entleerung des Luftkompressors und Absperrung der Hauptluftleitung

     -- Hauptwasserkreislaufsteuerung für große Sprühreinigungsanlagen in Montagelinien

     - Anlagen zur Wasseraufbereitung und Verteilerrohre für die Zirkulationskühlung mit hohem Durchfluss

     -- Hauptabsperrventil für Lebensmittelverpackungen und chemische Geräte mit großem Durchgang

Grundlegende Auswahlbeurteilungsregeln

     - Statischer Rohrleitungsdruck <0,05 MPa, intermittierende Mikroflüssigkeitszufuhr → Direkt wirkendes 2S muss gewählt werden

     -- Rohrgröße ≥G1/2, Hauptverteiler mit hohem Durchfluss, langfristig stabiler Wasser-/Luftdruck → Vorgesteuertes 2S wählen

     -- Heißes Wasser, Lebensmittelqualität, schwach saures/alkalisches Medium: Geben Sie bei der Bestellung die EPDM-Dichtung an

     -- Zentralisierte Verkabelung im Maschinensteuerschrank: Priorisieren Sie den Verkabelungstyp DIN-Buchse

     - Feuchtgeräte für den Außenbereich: Wählen Sie einen Kabeltyp mit wasserdichter Kabelverschraubung

Abgestimmte Komplettlösungen für Pneumatik- und Flüssigkeitskreisläufe

  1. Kleiner Kühlzweigkreislauf

     -- AFC-Luftwartungseinheit → 3/2-Magnetventil der Serie 3V → PU-Schläuche → 2S-Direktventil (Kühlwasserkreislaufsteuerung)

  2. Vervollständigen Sie den Hauptwasserkreislauf der Maschine

     -- Wassertank/Luftkompressor-Hauptleitung → 2S-Pilotventil mit großem Durchgang → Mehrstationen-Sprühzweigleitungen

  3. Explosionsgeschützter Werkstattkreislauf für Flüssigkeiten

     - Explosionsgeschützte Luftbehandlungseinheit → explosionsgeschütztes 50-VPE-3-Wege-Ventil + kundenspezifisches explosionsgeschütztes 2S-Pilotventil mit Spule

Zusammenfassung in einem Satz

     Das normalerweise geschlossene 2/2-Wege-Flüssigkeitsmagnetventil der Serie SOLH 2S lässt sich in ein direkt wirkendes Modell mit kleiner Öffnung bei Nulldruckstart und eine vorgesteuerte Variante mit großem Durchgang und hohem Durchfluss bei geringem Stromverbrauch aufteilen, mit optionalen NBR/EPDM-Dichtungen, Multi-Thread-Mehrspannungskompatibilität, weit verbreitet für die automatische Wasser-, Luft- und Öl-Absperrsteuerung an Werkzeugmaschinen, Waschstraßen, Wasseraufbereitungs- und Lebensmittelverpackungsautomatisierungsgeräten.
