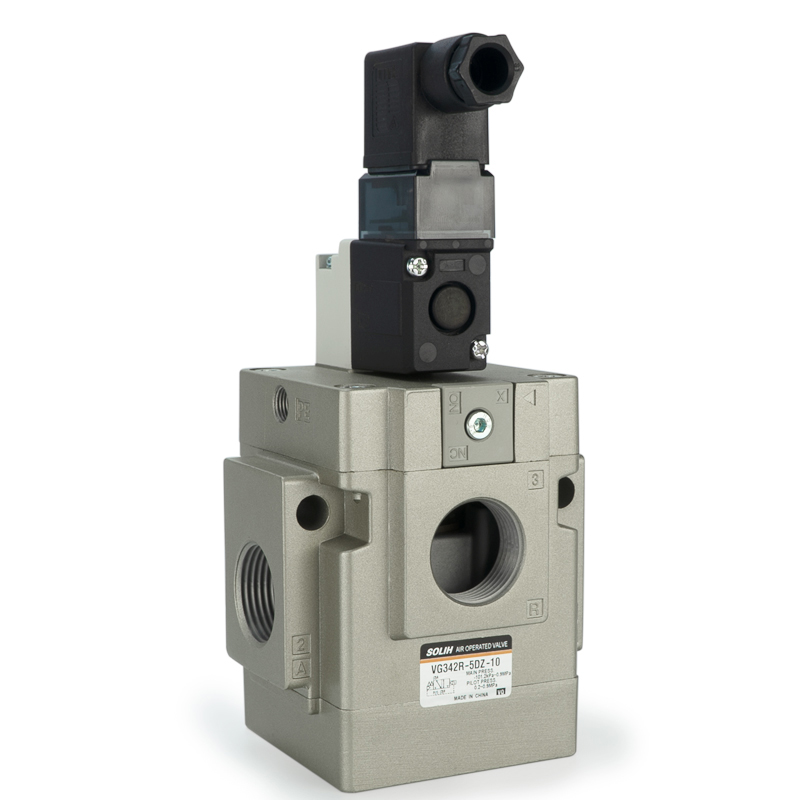

Pilotgesteuertes 3-Wege-Tellermagnetventil der Serie VG342 | Vakuum- und pneumatisches Steuerventil mit hohem Durchfluss

Marke: SOLH von Richge Technology | Pneumatisches 3-Port-Magnetventil mit hohem Durchfluss und geringem Stromverbrauch

1. Produktübersicht

     Die SOLH VG342-Serie ist einVorgesteuertes 3-Wege-Tellermagnetventil mit hohem Durchfluss, professionell entwickelt für die Luft-, Vakuum- und Niederdruck-Flüssigkeitssteuerung in Standard-Pneumatiksystemen. Mit Elastomerdichtung, schmierfreiem Betrieb, extrem niedrigem Stromverbrauch und großer Druckanpassungsfähigkeit unterstützt es durch einfachen Austausch der Abdeckung ein flexibles Umschalten zwischen den Modi „Normal geschlossen“ (NC), „Normal offen“ (NO) und externen Piloten. Mit großer Durchflusskapazität, schneller Reaktion und Hochfrequenzzyklusleistung dient es als universelles und effizientes Kernsteuerventil für Vakuumsysteme, pneumatische Aktuatoren mit großem Durchmesser und pneumatische Mehrkreisverteilergeräte.

2. Kernproduktfunktionen

     • Professionelle Ventilkegelstruktur und zuverlässige Abdichtung: Verwendet ein vorgesteuertes Tellerventil-Design mit 3 Anschlüssen und einer hochelastischen Elastomer-Dichtungsstruktur, die Leckagefreiheit, eine dichte Abschaltung und einen stabilen langfristigen zyklischen Betrieb gewährleistet.

     • Große Anpassungsfähigkeit an Medien und Druck: Geeignet für Druckluft- und Vakuumumgebungen. Der interne Pilotmodus unterstützt 0,2 bis 0,9 MPa, während der externe Pilotmodus dies abdecktvolles Vakuum -101,2 kPa bis 0,9 MPa, Anpassung an verschiedene Niederdruck- und Vakuum-Arbeitsbedingungen.

     • Schmierfrei und wartungsarm: Das optimierte interne Strukturdesign macht eine Ölschmierung überflüssig, reduziert die täglichen Wartungskosten und vermeidet mittlere Verschmutzung, geeignet für saubere Industrieszenarien.

     • Duale Stromverbrauchsmodi und Energieeinsparung: Die Standard-Gleichstromleistung beträgt nur 4 W; Typen mit geringem Stromverbrauch und langfristiger Energiezufuhr erreichen dies1,8 W extrem geringer Stromverbrauch, wodurch der Energieverbrauch der Geräte im Betrieb effektiv reduziert wird.

     • Überlegene Leistung bei großem Durchfluss: Der maximale effektive Durchfluss-C-Wert erreicht 38 dm³/(s·bar) und der Cv-Wert bis zu 9,8. Es unterstützt mehrere Kaliberspezifikationen mit einer effektiven Querschnittsfläche von bis zu 210 mm² und erfüllt die Anforderungen an die schnelle Belüftung großer pneumatischer Komponenten mit hohem Durchfluss.

     • Flexible Funktionsumschaltung: Die Ventilfunktion kann frei zwischen den Modi NC (normalerweise geschlossen), NO (normalerweise offen) und externen Piloten umgewandelt werden, indem nur die obere Abdeckung ausgetauscht wird, wodurch die Mehrzweckfunktion eines Ventils realisiert und die Lagerhaltungskosten des Modells gesenkt werden.

     • Multifunktionale Anwendung: Kann als herkömmliches Ein-Aus-Steuerventil sowie als Auswahlventil und Verteilerventil mit externer Pilotkonfiguration verwendet werden, mit extrem hoher Szenenkompatibilität.

3. Vollständige technische Spezifikationen

4. Elektrische Spezifikationen

 4.1 Nennspannung

     • Wechselspannung: 100 V, 110 V, 200 V, 220 V, 240 V (50/60 Hz)

     • Gleichspannung: 12V, 24V

  4.2 Stromverbrauch

     • Standard-Gleichstrom: 4W

     • Geringer Stromverbrauch (Typ Y): 1,8 W

     • Langzeiterregt (Typ E): 1,8 W

     • Wechselstrom: Einschaltstrom 12,7 VA / Halten 7,6 VA

  4.3 Verkabelungsmethode

     • G-Typ: Direkte Steckdosenverkabelung

     • D-Typ: DIN-Buchsentyp (optional mit Kontrollleuchte / Überspannungsschutz)

5. Regeln und Interpretation der Modellkodierung

  Typisches Modellbeispiel: VG342-04G-1A

     • VG342: Seriencode für vorgesteuertes 3-Wege-Tellermagnetventil mit hohem Durchfluss

     • Portgrößencode: 04=1/2", 06=3/4", 10=1"

     • Verkabelungstyp: G=Direktausgang, D=DIN-Buchse

     • Spannungscode: 1=AC100V, 4=AC220V, 6=DC24V

     • Schaltungsmodus: A=Normalerweise geschlossen (NC), B=Normalerweise offen (NO), R=Externer Pilot

6. Typische Anwendungsszenarien

     • Vakuumsystemsteuerung: Perfekt für Vakuumsaugnäpfe, Vakuumgeneratoren und automatische Vakuumhalte- und -freigabekreise.

     • Pneumatische Aktuatoren mit großem Durchfluss: Kombiniert mit Zylindern mit großem Durchmesser und pneumatischen Greifern, um eine schnelle und kraftvolle pneumatische Aktion zu ermöglichen.

     • Flüssigkeitskreisläufe mit niedrigem und Mikrodruck: Stabile Steuerung für pneumatische Niederdruck- und Mikrodruck-Flüssigkeitsfördersysteme.

     • Verteilerventilsystem: Wird als Hauptsteuerventil und Auswahl-/Verteilungsventil für integrierte Pneumatiksysteme mit mehreren Kreisen verwendet.

     • Hochfrequenz-Energiespargeräte: Geeignet für automatisierte Geräte, die häufiges Ein- und Ausschalten und einen langfristigen, energiesparenden Betrieb erfordern.

Zusammenfassung in einem Satz

     Das vorgesteuerte 3-Wege-Magnetventil der Serie SOLH VG342 ist integriertgroßer Durchfluss, Vakuumkompatibilität, geringer Stromverbrauch und umschaltbare Multimodus-FunktionenEs handelt sich um ein leistungsstarkes, energiesparendes und vielseitiges Kernsteuerventil für Vakuumsysteme, pneumatische Kreisläufe mit großem Durchfluss und automatisierte Hochfrequenzgeräte.
