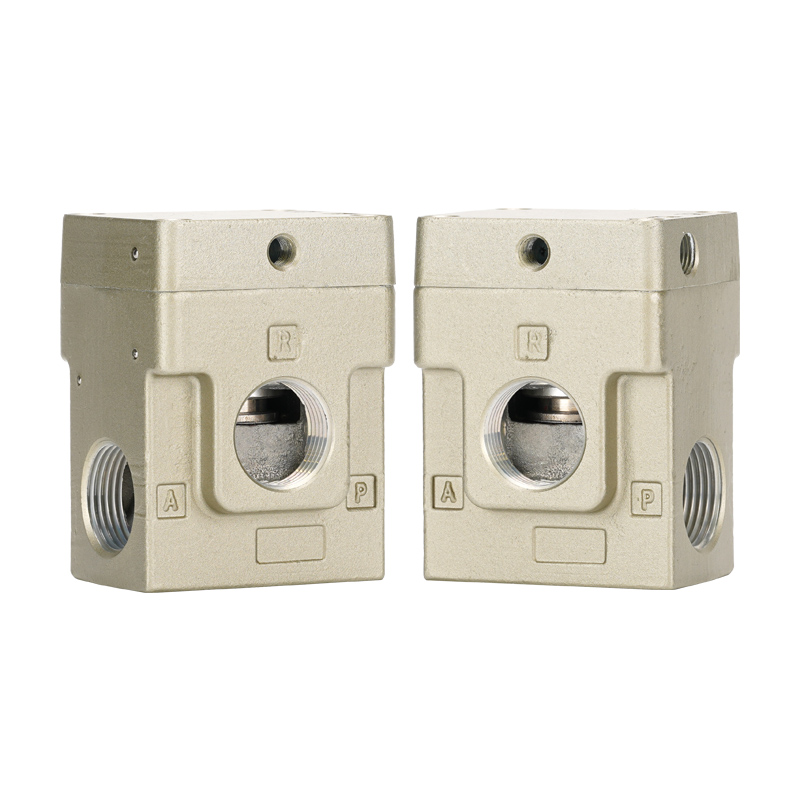

3-Wege-Entlastungsdruckregler der VEX1-Serie mit hohem Durchfluss

Marke:SOLH von Richge Technology

Produktpositionierung

     Die VEX1-Serie ist ein hochpräziser 3-Wege-Entlastungsdruckregler mit hohem Durchfluss, der von Richge Technology unter SOLH entwickelt wurde. Das Unternehmen ist auf die Aufrechterhaltung eines stabilen, konstanten Drucks, die schnelle Entlüftung und die zwei-/mehrstufige Druckregulierung für Hochleistungs-Pneumatikkreise spezialisiert. Es handelt sich um die gängige Druckkontrolllösung für Hochdruck-Lufttanks, großvolumige Luftblasgeräte und Hochleistungszylinderantriebsgeräte mit großem Durchmesser.

Kernproduktfunktionen

1. Ultrahohe Durchflusskapazität (zentraler Wettbewerbsvorteil)

     -- Verwendet eine ausgewogene Tellerspulenstruktur anstelle des herkömmlichen Membrandesigns und zeichnet sich durch einen großen Öffnungshub und einen äußerst geringen Strömungswiderstand aus.

     -- Liefert eine drei- bis fünfmal höhere Durchflussrate als herkömmliche Regler der AR-Serie, um einen sofortigen hohen Luftversorgungsbedarf zu decken.

     - Ausgestattet mit einem übergroßen Überlauf-Auslassanschluss, um eine schnelle Druckentlastung, einen stabilen Gegendruck und eine wirksame Unterdrückung von Druckschwankungen zu erreichen.

2. Hochpräzise Druckstabilisierung

     -- Hysterese ≤ 0,03 MPa

     -- Wiederholgenauigkeit ≤ 0,01 MPa

     -- Empfindlichkeit ≤ 0,01 MPa Minimale Druckschwankung, perfekt geeignet für präzise Arbeitsbedingungen mit konstantem Druck und konstantem Durchfluss.

3. Zwei optionale Steuermodi

     -- Luftgesteuerter Typ (VEX1□00): Angetrieben durch externes pneumatisches Signal P1, anwendbar für Fernsteuerung, explosionsgeschützte Werkstätten und Mehrpunkt-Druckschaltsysteme.

     -- Pilottyp mit externem Magnetventil (VEX1□00+G): Integrierte integrierte Pilotmagnetspule mit DC24V-/AC220V-Optionen zur Realisierung einer automatischen elektrischen Druckumschaltung.

4. Großer einstellbarer Druckbereich und hoher Druckwiderstand

     -- Maximaler Eingangsbetriebsdruck: 1,0 MPa

     -- Einstellbarer Einstelldruckbereich: Luftpilotversion: 0,05 ~ 0,9 MPa Magnetpilotversion: 0,05 ~ 0,7 MPa5. Benutzerfreundliche Bedienung und große Temperaturanpassung · Freie Montageausrichtung ohne Winkelbeschränkung

     -- Völlig schmierfreies Design, kompatibel mit ölfreien Trockenluftkreisläufen

     -- Betriebstemperaturbereich: 0 ~ 50℃; Luftpilotmodell erweitert auf 0 ~ 60℃, Antikondensationsleistung

Vollständige technische Spezifikationstabelle

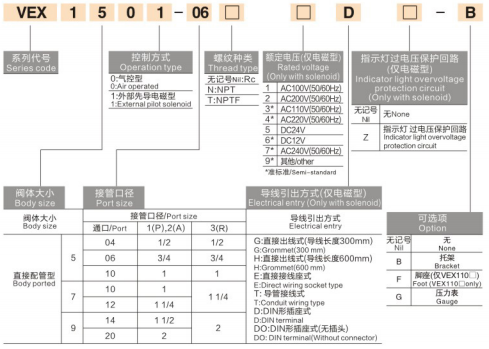

Klassifizierung der Serienmodelle

     -- VEX110□: Kleine Anschlussgrößen (01/02)

     -- VEX120□: Mittlere bis kleine Anschlussgrößen (02/03)

     -- VEX130□: Mittlere Anschlussgrößen (03 / 04 / 06 / 10)

     -- VEX170□: Große Anschlussgrößen (10/12)

     -- VEX190□: Extra große Anschlussgrößen (14/20), Modellcode-Beispiel: VEX1300-03G36-4-01

     -- 130 = Mittlere Portserie

     -- 0 = Luftpilottyp (1 = Magnetpilottyp)

     -- 03 = 3/8" Anschlussgewinde

     -- G36 = DC24V integrierter Pilotmagnet (optionales Zubehör)

Typische Anwendungsszenarien

     -- Schnelle Druckstabilisierung und schnelle Entlastung für große Luftspeichertanks

     - Großvolumige Luftblasgeräte: industrielle Staubentfernung, Teiletrocknung und Luftspülstationen

     --Hochleistungszylinder und Luftmotoren: Stabiler Antrieb mit großem Durchfluss zur Vermeidung von Druckverlusten in der Rohrleitung

     -- Zweistufige / mehrstufige Druckregelung: Einzelregler zur Mehrdruckumschaltung über pneumatische oder elektrische Signale

     --Ausgleichskreise und Spannungsregelung: konstante Spannung für die Folien-/Drahtproduktion, pneumatische Ausgleichsausrüstung

Zusammenfassung in einem Satz

     Der 3-Wege-Abluftregler SOLH VEX1 mit ausgeglichenem Tellerventil kombiniert eine extrem hohe Durchflusskapazität, eine hohe Präzision auf dem 0,01-MPa-Niveau, eine integrierte Entlastungsfunktion und zwei Luft-/Magnet-Pilotsteuerungsmodi und dient als optimale Wahl für die Druckregelung für Hochleistungs-Pneumatiksysteme, die eine konstante Druckstabilisierung, schnelle Entlastung und mehrstufige Druckumschaltung erfordern.
