Luftzylinder

Der ultradünne, hochsteife pneumatische Schiebetisch SOLH Richge MXF ist mit der MXF-Serie von SMC austauschbar. Der Zylinder und die Kreuzrollenführung sind parallel angeordnet, wobei die Gehäusehöhe im Vergleich zu gleichwertigen MXS-Modellen um 40 % reduziert ist, ideal für Automatisierungsgeräte mit begrenztem vertikalen Spielraum. Es unterstützt die Doppelmontage oben und unten mit Positionierungsstiftlöchern, einer wiederholbaren Positionierungsgenauigkeit von ±0,02 mm, Bohrungsgrößen φ8~20 mm und einem maximalen Standardhub von 100 mm. Standardmäßig mit doppelseitigen Polyurethanpuffern, optionalen X10/X11-Hubeinstellern und hydraulischen Puffern ausgestattet. Der eingebaute Magnet funktioniert mit Magnetschaltern und ermöglicht einen ölfreien Langzeitbetrieb. Wird häufig für Langhubübertragungen mittlerer Last verwendet, z. B. für die Handhabung von 3C-Modulen, für Präzisionspressen und für den Stationswechsel.

Der mechanisch verbundene stangenlose Basiszylinder SOLH MY1B ermöglicht eine vollständige Austauschbarkeit mit entsprechenden SMC-Modellen. Ausgestattet mit einem inneren Dichtungsband und einem äußeren staubdichten Band entfällt die äußere Kolbenstange, deren Gesamteinbaulänge nahe am effektiven Hub liegt und im Vergleich zu Spurstangenzylindern mehr als 50 % Bauraum spart. Die Bohrungsgrößen reichen von φ10 bis 100 mm mit einem maximalen Hub von bis zu 5000 mm. Der Schiebetisch ist starr und äußerst biegesteif mit dem Kolben verbunden, was eine direkte Lastaufnahme ohne Hilfsführungen bei leichten Lasten ermöglicht. Eine Verrohrung in vier Richtungen (vorne, hinten, seitlich, unten) ist möglich; Modelle mit einem Durchmesser von 25 bis 40 ermöglichen eine Gewichtsreduzierung von 17 %. Standardmäßig sind eingebaute, einstellbare Luftkissen mit optionalen externen hydraulischen Puffern und Hubeinstellern mit zwei Enden ausgestattet. Vorreservierte Nuten passen auf Magnetschalter der D-M9-Serie und der ölfreie Betrieb wird für saubere Werkstätten unterstützt. Nach Tragfähigkeit klassifiziert: φ10~20 für leichte Beanspruchung, φ25~40 für mittlere bis leichte Beanspruchung, φ50~63 für mittlere Beanspruchung, φ80~100 für schwere Beanspruchung. Weit verbreitet in der Materialförderung über große Entfernungen, bei der automatischen Türbetätigung, beim Verschieben schwerer Werkstücke bei der Bearbeitung und beim Langhub-Positionierungsschieben auf nicht standardmäßigen Automatisierungslinien als wirtschaftliche universelle lineare Antriebslösung.

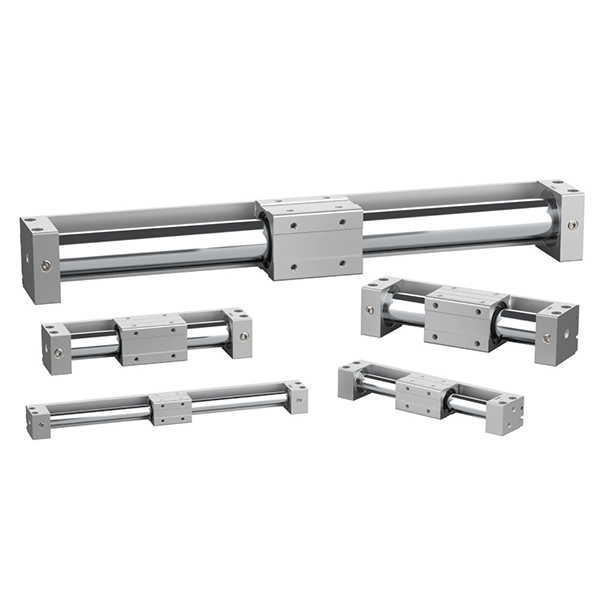

Der stangenlose Magnetkupplungszylinder SOLH CY3 ist eine verbesserte Version der CY1-Serie mit vollständiger Austauschbarkeit mit SMC-Gegenstücken. Es verfügt über einen berührungslosen magnetischen Synchronantrieb zwischen dem Innenkolben und dem Außenschlitten in einem vollständig geschlossenen Zylinder, um eine Luftleckage und einen kontaminationsfreien Betrieb zu gewährleisten. Die Bohrungsgrößen reichen von φ6 bis φ63 mm mit einem maximalen Hub von bis zu 5000 mm, wodurch der Platzbedarf bei der Installation im Vergleich zu herkömmlichen Zugstangenzylindern um 50 % reduziert wird. Es stehen zwei Varianten zur Verfügung: CY3B-Basistyp, der Endhalterungen und externe Führungen erfordert, um exzentrische Belastung und magnetische Entkopplung zu vermeiden; CY3R-Direktmontageversion, die direkt auf der Gerätebasis befestigt wird, um zusätzlichen Montageraum zu sparen. Die verlängerten verschleißfesten Ringe senken den minimalen Arbeitsdruck auf 0,12 MPa. Standardmäßig sind zweiseitige Gummipuffer vorhanden, und die optionale X160-Hochgeschwindigkeitsversion unterstützt eine maximale Geschwindigkeit von 1500 mm/s. Voreingestellte Steckplätze nehmen D-M9-Magnetschalter zur Positionsrückmeldung auf. Der standardmäßige ölfreie Betrieb eignet sich für staubfreie Werkstätten in der Halbleiter-, Elektronik-, Medizin- und Lebensmittelindustrie. Er bewältigt leichte bis mittlere Lasten von 0,5 kg bis 40 kg für den Werkstücktransport über große Entfernungen, die Betätigung von Schutztüren und kompakte Langhub-Linearbewegungen in der hygienischen Automatisierung.

Die SOLH CY1-Serie ist ein klassischer, wirtschaftlicher stangenloser Zylinder mit Magnetkupplung, der Vorgänger der verbesserten CY3-Serie, der in seinen Abmessungen vollständig mit den Original-CY1-Produkten von SMC austauschbar ist. Es verfügt über einen berührungslosen magnetischen Synchronantrieb und eine vollständig geschlossene Zylinderstruktur ohne Luftleckage, geeignet für ölfreie, saubere Arbeitsumgebungen in der Elektronik-, Medizin- und Lebensmittelindustrie. Die Bohrungsgrößen reichen von φ6 bis 63 mm, der Standardhub bis zu 1000 mm und der maximale verlängerte Hub von 1500 mm bei ausgezeichnetem Preis-Leistungs-Verhältnis. Es stehen fünf Strukturversionen zur Verfügung: CY1B-Basistyp, der externe Führungen und Endhalterungen erfordert; CY1S mit eingebauten Gleitlagern für leichte Lasten ohne zusätzliche Führungen; CY1L-Kugellagertyp für sanfte Hochfrequenz-Hin- und Herbewegung; Hochpräzises CY1H-Modell mit einer wiederholten Positionierungsgenauigkeit von ±0,02 mm; CY1F-Low-Profile-Typ mit 29 % reduzierter Gesamthöhe für engen vertikalen Installationsraum. Der minimale Startdruck beträgt 0,18 MPa, ausgestattet mit standardmäßigen Dual-End-Gummipuffern und optionalen externen Hydraulikpuffern, kompatibel mit D-M9- und D-A9-Magnetschaltern für Positionssignalrückmeldung. Es kostet weniger als die CY3-Serie und dient als kostengünstige Wahl für die konventionelle Automatisierung mit begrenztem Budget, einschließlich Materialtransfer im Reinraum, Antrieb von Schutztüren und Werkstücktransport über mittlere bis lange Distanzen unter leichten bis mittleren Lasten von 0,5 kg bis 40 kg.

Der stangenlose Magnetkupplungszylinder der SOLH RM-Serie ist so konzipiert, dass er mit Airtac-Gegenstücken austauschbar ist. Es verfügt über einen berührungslosen magnetischen Synchronantrieb und eine vollständig geschlossene Zylinderstruktur für leckagefreien und staubfreien Betrieb und eignet sich für ölfreie, saubere Umgebungen in der Elektronik-, Medizin- und Lebensmittelindustrie. Die Bohrungsgrößen reichen von φ10 bis φ40 mm mit einem maximalen Hub von 2000 mm, arbeiten in einem breiten industriellen Temperaturbereich von -20℃~70℃ und verfügen über einen minimalen Startdruck von 0,15 MPa. Es stehen vier Strukturvarianten zur Verfügung: RMS-Basistyp ohne eingebaute Führungen, die externe Schienen und Endhalterungen mit den niedrigsten Kosten erfordern; RMT-Standardtyp, integriert mit zwei Führungsstangen und Gleitlagern, um normalen seitlichen Belastungen standzuhalten, ohne zusätzliche Führungen für eine einfache Installation; RMTL-Präzisionsversion mit verlängerten hochpräzisen Führungsstangen, die eine wiederholbare Positionierungsgenauigkeit von ±0,1 mm erreichen; RMH-Hochleistungs-Verstärkungsschlittentyp mit starker Durchbiegungskapazität für unabhängige Lastaufnahme. Standardmäßig sind Doppelend-Gummipuffer mit optionalen einstellbaren Puffern und externen hydraulischen Puffern für eine stabile Bewegung bis zu 500 mm/s ausgestattet. Optionale Magnetschalter-Kits passen zu D-M9-Sensoren für die Positionssignalrückmeldung. Integrierte Führungsstrukturen reduzieren die zusätzlichen Beschaffungs- und Montagekosten externer Linearführungen. Im Vergleich zu den SMC-Serien CY1 und CY3 bietet es ein hervorragendes Preis-Leistungs-Verhältnis, das häufig für den Materialtransport über große Entfernungen, die Betätigung von Schutztüren und die platzsparende Nachrüstung herkömmlicher Zugstangenzylinder in automatisierten Produktionslinien mittlerer Preisklasse eingesetzt wird.

Der ultrakompakte Mini-Führungsstangenzylinder SOLH MGJ ist vollständig mit SMC-Standardprodukten austauschbar, die ausschließlich für die Miniaturautomatisierung entwickelt wurden. Es bietet nur zwei winzige Bohrungsgrößen φ6 mm und φ10 mm mit ultrakurzen Hüben von 5 mm bis 20 mm. Eingebaute Doppelführungsstangen und ein integrierter Führungsrahmen sorgen für eine hochpräzise Verdrehsicherung innerhalb von ±0,1° und verhindern Winkelverschiebungen beim Spannen und Zusammenbauen von Mikrokomponenten. Die extrem leichte Struktur wiegt beim Modell MGJ6-5 nur 27,3 g. Doppelte Montageflächen (Unter- und Rückseite) und zentralisierte Rohrleitungen und Verkabelung auf einer Seite ermöglichen eine übersichtliche Anordnung für eine dichte Anordnung mehrerer Zylinder. Durch die Verwendung einer ölfreien, wartungsfreien Struktur mit zweiseitigen Gummipuffern wird eine stabile Hochfrequenz-Hin- und Herbewegung innerhalb von -10℃~60℃ unterstützt. Weit verbreitet in der Präzisionsklemmung elektronischer Komponenten, der Leiterplattenpositionierung, der Miniaturventilbetätigung medizinischer Geräte, dem Anheben von Probennadeln, der Mikroverschiebungseinstellung in Halbleiter-Reinigungswerkstätten und der Feinabstimmung optischer Linsen. Im Vergleich zu standardmäßigen MGP-Kompaktzylindern zeichnet er sich durch drastisch reduzierte Gesamtabmessungen aus, erfüllt perfekt die Mikroschubkraft, begrenzten Einbauraum und hochpräzise Anti-Rotations-Positionierungsanforderungen der Miniaturautomatisierung.

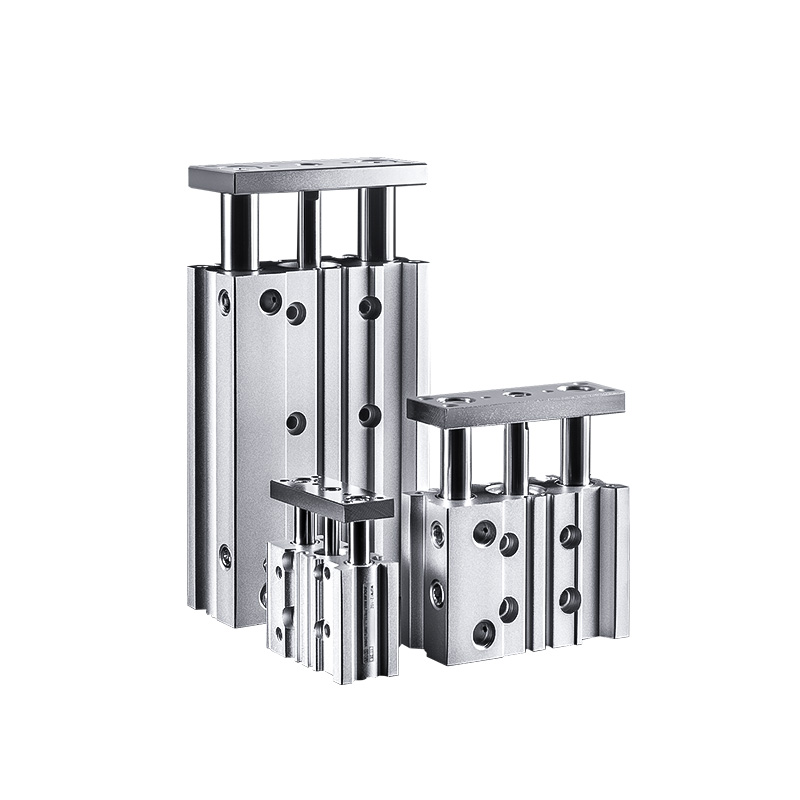

Der dünne, kompakte Führungsstangenzylinder der SOLH MGP-Serie ist in seinen Abmessungen mit Originalprodukten von SMC austauschbar. Es verfügt über eine integrierte Struktur aus Zylinderrohr, Doppelführungsstangen und Präzisionslagern mit eingebauter Torsionsfestigkeit und starker seitlicher Belastbarkeit ohne externes Führungszubehör. Seine flache, schlanke Struktur spart 17 bis 24 % Gewicht im Vergleich zu herkömmlichen Zylindern und eignet sich perfekt für kompakte Automatisierungsvorgänge wie Pressen, Positionieren, Heben und Werkstücktransfer. Drei nach Lagern klassifizierte Untertypen decken unterschiedliche Arbeitsbedingungen ab: MGPM mit Metallgleitbuchsen zeichnet sich durch hervorragende Verschleißfestigkeit und Staubdichtigkeit für schwere seitliche Belastungen und staubige zyklische Arbeiten bei niedriger Geschwindigkeit aus; MGPL-Kugelbuchsen sorgen für extrem niedrige Reibung und gleichmäßige Bewegung für häufige Hin- und Herbewegungen mit hoher Geschwindigkeit; Spielfreie Hochpräzisionskugellager von MGPA erreichen eine Verdrehungsgenauigkeit von bis zu ±0,01 mm für eine präzise Montage und Kalibrierung. Die Bohrungsgrößen reichen von φ12 bis 100 mm mit Standardhüben von 5 bis 300 mm. Standardmäßig sind zweiseitige Gummipuffer vorhanden, während für Bohrungen über 20 mm optional AZ-Luftpolsterpuffer erhältlich sind, um starke Stöße bei Hochgeschwindigkeitsbewegungen unter schweren Lasten zu absorbieren. Integrierte Steckplätze unterstützen die direkte Installation von D-M9- und A93-Magnetschaltern ohne zusätzliche Halterungen für eine saubere Verkabelung. Der Betriebsdruck reicht von 0,12 MPa bis 1,0 MPa mit einem minimalen Betätigungsdruck von 0,1 MPa bei einer Umgebungstemperatur von -10℃~60℃. Er wird häufig für die Positionierung und das Pressen elektronischer Leiterplatten, das Heben von Prüfvorrichtungen, die Verpackungszuführung und allgemeine automatisierungsbegrenzende Klemmvorgänge eingesetzt und fungiert als äußerst vielseitiger integrierter geführter pneumatischer Aktuator.

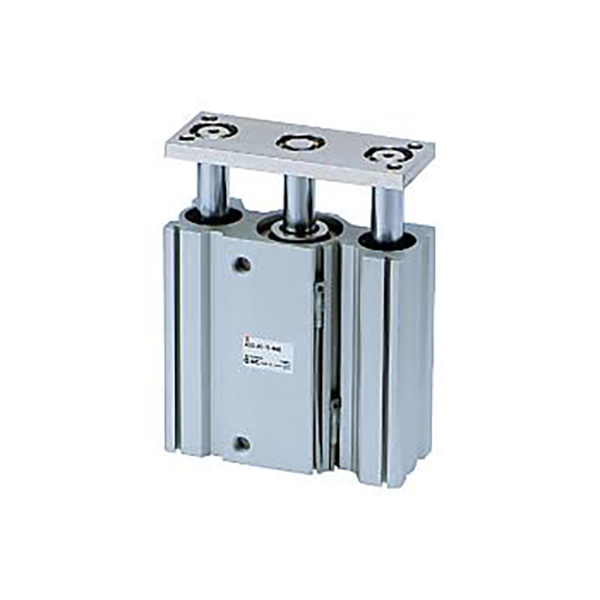

Der ultradünne integrierte Führungsstangenzylinder der SOLH MGQ-Serie ist vollständig mit den Original-SMC-Spezifikationen austauschbar. Die integrierte Struktur von Zylinderrohr und Führungsstangen reduziert die Gesamtdicke im Vergleich zu herkömmlichen geführten Zylindern um 50 % und spart so erheblich Bauraum. Es deckt Bohrungsgrößen von 12 bis 100 mm und Standardhübe von 25 bis 250 mm ab und wird in zwei Konfigurationen angeboten: MGQM-Gleitlager aus Kohlenstofflegierung und MGQL-Hochpräzisionskugellager. Die symmetrische Doppelführungsstangenstruktur bietet hervorragende Beständigkeit gegen seitliche Belastung, Durchbiegung und Torsion. Die MGQL-Kugellagerversion erreicht eine Verdrehsicherungsgenauigkeit von ±0,04° bis ±0,08°, während der MGQM-Gleitlagertyp eine hervorragende Verschleißfestigkeit, Staubdichtigkeit und Kostenvorteile für staubige Hochleistungsbedingungen bietet. Zu den Standardkonfigurationen gehören eingebaute Magnetringe, beidseitige Gummipuffer und ölfreier, wartungsfreier Betrieb. Die optionale Hochtemperaturvariante XB6 arbeitet stabil bis 150℃. Am Zylinderkörper sind mehrere Befestigungslöcher vorgesehen; Magnetschalter können an vier Seiten für Bohrungen ≥32 mm montiert werden, und Flansche/Fußhalterungen unterstützen die Montage in mehreren Winkeln. Mit einem minimalen Arbeitsdruck von 0,1 MPa wird es häufig zum Positionieren und Heben von Förderbandstoppern, zum Auswerfen und Crimpen von Leiterplatten in der 3C-Elektronik, zur Torbetätigung für Verpackungsmaschinen und zum Heben von Vorrichtungen eingesetzt. Es ersetzt separate Zylinder und externe Führungsbaugruppen, um die mechanische Konstruktion zu vereinfachen. Im Vergleich zur Standard-MGP- und Hochleistungs-MGG-Serie verfügt MGQ über das dünnste Profil und optimale Leistung für hochpräzisen Betrieb auf engstem Bauraum.

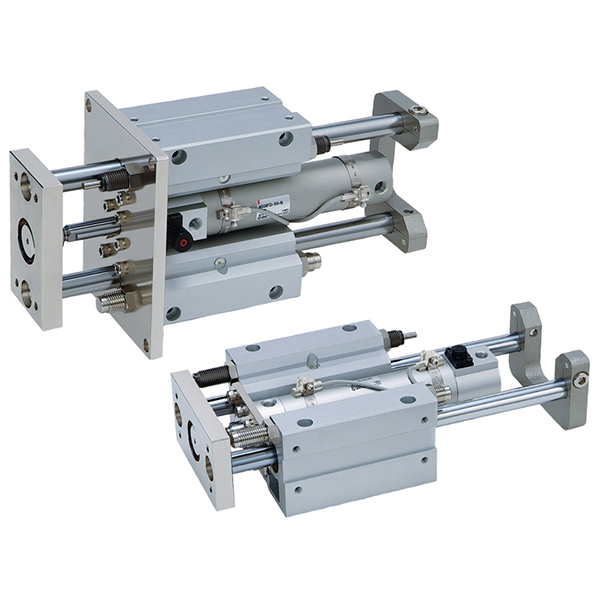

Der Hochleistungs-Langhub-Führungsstangenzylinder der MGG-Serie von SOLH ist in seinen Abmessungen mit gleichwertigen Hochleistungszylindern von SMC austauschbar. Die Konstruktion aus einem runden Zylinder und außen angeordneten Doppelführungsstangen mit großer Spannweite sorgt für höchste strukturelle Steifigkeit. Seine seitliche Belastbarkeit ist dreimal so hoch wie bei herkömmlichen geführten Zylindern, wodurch ein Durchhängen der Kolbenstange bei langen Hüben und eine strukturelle Durchbiegung bei exzentrischen schweren Lasten vermieden wird. Die Bohrungsgrößen reichen von φ20 mm bis 100 mm mit zwei Versionen: MGGM-Gleitlager aus Kohlenstofflegierung und MGGL-Hochpräzisionskugellager. Der maximale Standardhub beträgt 1300 mm und liegt damit deutlich über der Hubgrenze der Serien MGP und MGQ. Integrierte hydraulische Puffer an zwei Enden gehören zur Standardausstattung, um die enorme Aufprallenergie zu absorbieren, die bei Hochgeschwindigkeitsfahrten über große Entfernungen entsteht, wodurch der Lärm effektiv gesenkt und die Ausrüstung geschützt wird. MGGM-Gleitlager zeichnen sich durch hervorragende Verschleiß- und Stoßbeständigkeit für stark beanspruchte staubige Umgebungen und intensives Anhalten von Förderbändern aus; MGGL-Kugellager sorgen für extrem geringe Reibung und gleichmäßige Bewegung mit höchster Verdrehungsgenauigkeit von bis zu ±0,02°, ideal für hochpräzise Langhubpositionierung und zyklische Hochgeschwindigkeitsbewegung. Das geteilte modulare Design ermöglicht die separate Demontage und den Austausch der Zylinderlauf- und Führungsbaugruppe für eine kostengünstige Wartung. Zu den verfügbaren Montageformen gehören einfache Oberflächenmontage und Frontflanschmontage; Zu den optionalen Extras gehören die Hubverstellung vom J-Typ (Einstellbereich von 0 bis 50 mm) und die XB6-Hochtemperaturvariante, die stabil zwischen -10 °C und 150 °C arbeitet. Eingebaute Magnetringe gehören zur Standardausstattung mit multidirektionalen Rillen für eine flexible Magnetschaltermontage. Der Betriebsdruck reicht von 0,1 bis 1,0 MPa mit einer maximalen Laufgeschwindigkeit von bis zu 1000 mm/s. Es wird häufig für vertikale Hebeplattformen, den Transport schwerer Paletten über große Entfernungen, die Positionierung schwerer Stopper und den Auswurf großer Vorrichtungen eingesetzt und ersetzt die kombinierte Lösung aus gewöhnlichen Zylindern und separaten schweren Führungspfosten, um die mechanische Konstruktion zu vereinfachen. Es dient als bevorzugter pneumatischer Aktuator für Automatisierungsanwendungen mit schweren Lasten, langen Verfahrwegen und hohen Stößen.
