Luftzylinder

Der SOLH MGF-Führungstischzylinder mit niedrigem Profil ist vollständig mit passenden SMC-Gegenstücken austauschbar. Ausgestattet mit einer integrierten konzentrischen Führungshülse mit großem Durchmesser durchbricht es die Richtungsbeschränkung herkömmlicher Doppelführungsstangenzylinder und bietet eine gleichmäßige 360°-Antiablenkungsleistung gegen exzentrische Lasten. Die Gesamteinbauhöhe ist im Vergleich zur MGQ-Serie um 15–20 % reduziert, was zu einem ultraflachen, kompakten Layout führt. Verfügbare Bohrungsgrößen: φ40, φ63, φ100 mm mit Standard-Kurzhüben von 30 mm bis 100 mm, optimiert für Kurzhub-Hochleistungsbetrieb. Eingebaute Verdrehsicherungsstifte bieten ein extrem hohes zulässiges Drehmoment von bis zu 409 N·m für das φ100-Modell, stabil unter exzentrischer Kraft aus allen Richtungen ohne Blockierung oder Verschiebung, mit einer maximalen Verdrehsicherungsgenauigkeit von ±0,05°. Die bidirektionale Montage von oben und unten wird unterstützt. T-Nuten an drei Seiten des Gehäuses ermöglichen die Installation von Magnetschaltern auf vier Seiten. Standardmäßig sind Doppelend-Gummipuffer und ölfreier, wartungsfreier Betrieb vorhanden. Die staubarme, saubere Version mit 10 Präfixen erfüllt die strengen Anforderungen von Halbleiter-, 3C-Elektronik- und Medizinwerkstätten. Er ist etwa 15 % leichter als herkömmliche Strukturen und wird häufig zum Anheben von Werkstücken, zum Auswerfen von Vorrichtungen, zum Umdrehen der Stationsindizierung und zum Hochschieben über kurze Distanzen eingesetzt. Dabei handelt es sich um den idealen kompakten pneumatischen Aktuator, der eine omnidirektionale Ablenkung und hohe Drehmomentkapazität bei begrenztem Einbauraum erfordert.

Der dreiachsige Führungsstangenzylinder der SOLH TC-Serie ist ein direkter Ersatz für die SMC MGP-Serie. Es verfügt über eine integrierte dreiachsige Struktur, die aus zwei Führungsstangen und einer zentralen Kolbenstange besteht und sich durch eine extrem hohe Steifigkeit auszeichnet. Seine Torsionsfestigkeit und seitliche Belastbarkeit sind mehr als doppelt so hoch wie bei herkömmlichen Zylindern mit Doppelführungsstange, wodurch Durchbiegung und Positionsversatz wirksam verhindert werden. Die verfügbaren Bohrungsgrößen reichen von φ6 mm bis 100 mm mit zwei Kernvarianten: Der TCL-Präzisionskugellagertyp sorgt für extrem geringe Reibung und gleichmäßige Bewegung für hochfrequentes Heben und präzise Positionierung; Der TCM-Gleitlagertyp aus Messinglegierung zeichnet sich durch eine hervorragende Verschleißfestigkeit und Schlagfestigkeit für schwere Lasten, staubige Umgebungen und den Stopp von Förderanlagen aus. Standardhübe decken 5 mm bis 500 mm ab. Zu den optionalen Konfigurationen gehören eine Hubverstellung vom Typ J (maximaler Einstellbereich von 50 mm) und eine Hochtemperaturversion vom Typ -T mit Dauerbetrieb von -20 °C bis 120 °C. Zu den Standardkonfigurationen gehören eingebaute Magnetringe, beidseitige Gummipuffer und ölfreier, wartungsfreier Betrieb. Es sind multidirektionale Montagelöcher und vierseitige Schlitze für Magnetschalter integriert, während zwei Luftanschlüsse oben und an der Seite eine flexible Leitungsführung ermöglichen. Flansch- und Fußhalterungszubehör unterstützt vielseitige Installationsausrichtungen. Der Betriebsdruck reicht von 0,1 MPa bis 1,0 MPa und Benchmark-Positionierungslöcher sorgen für zuverlässige Wiederholgenauigkeit. Dieser integrierte Aktuator wird häufig zum Anheben von Förderbandstoppern, zur Leiterplattenhandhabung und zum Crimpen in der 3C-Elektronik, zur Betätigung von Verpackungstoren, zum Auswerfen von Vorrichtungen und zum Antrieb exzentrischer Lasten eingesetzt. Er macht separate externe Führungsbaugruppen überflüssig und vereinfacht die mechanische Konstruktion bei hervorragendem Preis-Leistungs-Verhältnis für Miniaturpräzisionsstationen und allgemeine mittelschwere bis schwere Automatisierung.

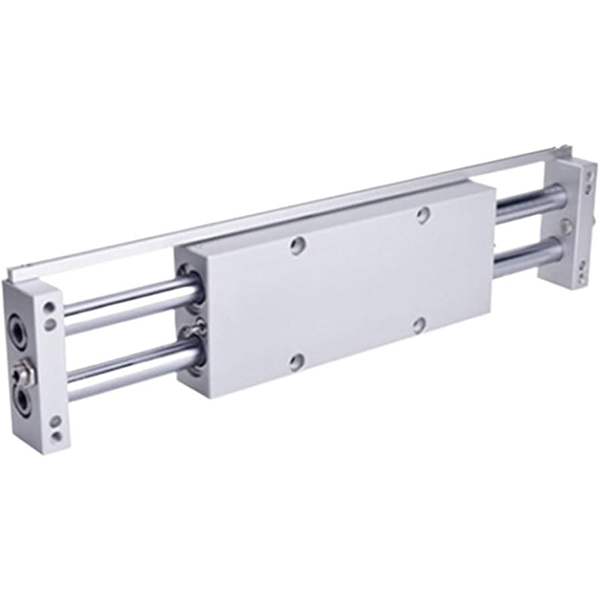

Der Doppelstangen-Gleitzylinder der Serie SOLH CX2 dient als austauschbarer Ersatz für SMC CX2-Standardmodelle. Er ist mit Doppelkolben und symmetrischen Doppelkolbenstangen ausgestattet und bietet im Vergleich zu Einstangenzylindern mit gleicher Bohrungsgröße eine doppelte Schubleistung sowie eine überlegene Integralsteifigkeit. Die verfügbaren Bohrungsgrößen decken φ10, 15, 25 mm mit Standardhüben von 25 mm bis 200 mm ab. Die Standardversion verfügt über eine Gleitlagerführung. Das verbesserte CXWM (Gleitlager + hydraulischer Puffer) und CXWL (Kugellager + hydraulischer Puffer) sind speziell für Hochgeschwindigkeitsanwendungen mit häufigen Stößen konzipiert. Symmetrische Doppelstangen bieten eine inhärente mechanische Verdrehsicherung mit maximaler Präzision von bis zu ±0,02° für Bohrungen mit φ25 und verfügen über eine hervorragende Beständigkeit gegen seitliche und exzentrische Belastungen. Das schlanke Gehäuse mit niedrigem Profil unterstützt zwei Montageformen: fester Zylinderkörper mit beweglicher Endplatte oder feste Endplatte mit verschiebbarem Zylinderkörper. Vierseitige Befestigungslöcher und Luftanschlüsse in drei Richtungen ermöglichen eine flexible Installation und Verrohrung auf engstem Raum. Standardmäßige Doppelend-Gummipuffer und ölfreier, wartungsfreier Betrieb sind vorhanden; Die optionale nichtmagnetische N-Version eliminiert magnetische Störungen bei magnetempfindlichen Anlässen. Weit verbreitet in der präzisen Werkstückübertragung für die 3C- und Halbleiterindustrie, beim Schieben und Heben von Vorrichtungen, bei der Anordnung dichter Zylinder in kompakten Geräten und bei der hin- und hergehenden Betätigung mittlerer Last für Lebensmittel-, Medizin- und Reinraumwerkstätten.

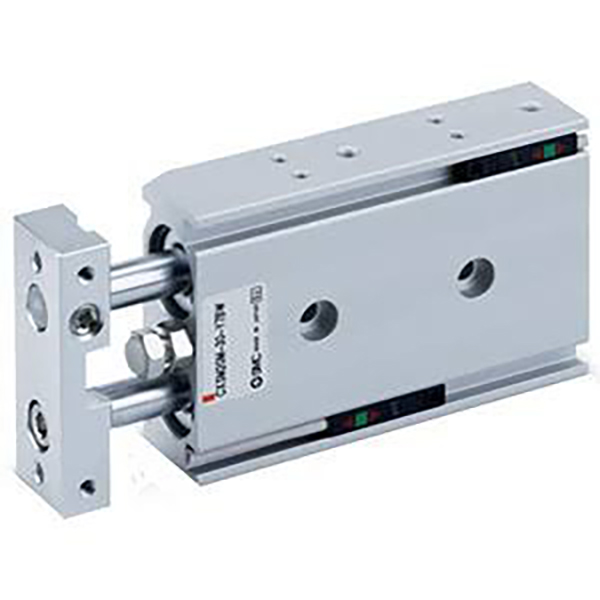

SOLH CXSJ ist eine verbesserte, ultrakompakte Variante des klassischen CXS-Doppelzylinders, austauschbar mit der Original-SMC-CXS-Serie. Ausgestattet mit integrierten Doppelkolben und Doppelführungsstangen liefert es doppelten Schub bei gleicher Bohrungsgröße mit stabiler Verdrehsicherungsgenauigkeit von ±0,1°. Seine Gesamtabmessungen wurden um 10–20 % verkürzt und verkleinert, bei gleichzeitig geringerem Gewicht, maßgeschneidert für eine extrem schmale Anordnung der Innenausstattung. Es stehen vier Untermodelle zur Verfügung: CXSJM mit Gleitlager zeichnet sich durch hervorragende Verschleißfestigkeit und Staubdichtigkeit für die allgemeine Positionierung bei niedriger Geschwindigkeit aus; Der CXSJL-Kugellagertyp zeichnet sich durch äußerst geringe Reibung und gleichmäßige Bewegung mit einer maximalen Geschwindigkeit von 800 mm/s für Hochfrequenz-Hochgeschwindigkeits-Pick-and-Place aus; CXSJWM/CXSJWL Doppel-Durchgangsstangenkonstruktionen ermöglichen die Werkstückinstallation an beiden Enden für beidseitiges synchrones Heben und Zentrierpositionieren. Bohrungen mit φ6 und φ10 unterstützen sowohl axiale als auch seitliche Anschlüsse, während andere Größen nur seitliche Anschlüsse ermöglichen. Die umkehrbare Magnetschalterhalterung unterstützt eine störungsfreie Montage in 4 Richtungen und eine symmetrische Links-Rechts-Installation. Doppelendige Gummipuffer gehören zur Standardausstattung; Das Suffix Z steht für eingebaute Magnetringe für Positionssensoren, und für antimagnetische Interferenzszenarien sind nichtmagnetische Versionen verfügbar. Die optionale Ausfahrsperre P und Einfahrsperre R können den Aktuator stabil in den vorgesehenen Positionen halten. Es wird häufig für Pick-and-Place, leichtes Pressen und präzise begrenzende Positionierung unter leichten Lasten in kompakten Automatisierungsgeräten für 3C- und allgemeine Produktionslinien verwendet.

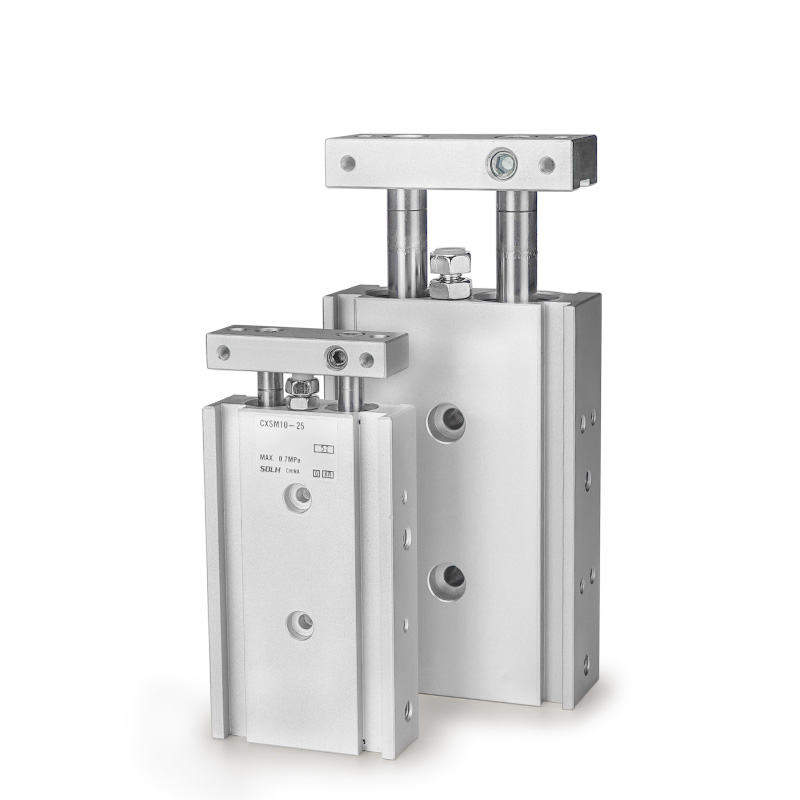

Der hochsteife, dünne Doppelstangenzylinder SOLH CXS ist vollständig mit der Original-SMC-CXS-Serie austauschbar. Konstruiert mit integrierten koaxialen Doppelkolben und Doppelführungsstangen für synchrone Betätigung liefert er nahezu den doppelten Schub im Vergleich zu Einzelkolbenzylindern mit identischer Bohrungsgröße bei stabiler Verdrehsicherungsgenauigkeit von ±0,1°. Seine integrierte Führungsstruktur bietet starken Widerstand gegen seitliche und exzentrische Belastungen ohne externe Hilfsführungen. Vier Kern-Untermodelle sind verfügbar: CXSM mit Metallgleitlager zeichnet sich durch hervorragende Verschleißfestigkeit, Staubdichtigkeit und hervorragende Seitenlastkapazität für langsame Positionierung, Pressen und staubige Umgebungen aus; Der CXSL-Kugellagertyp zeichnet sich durch extrem geringe Reibung und gleichmäßige Bewegung mit einer Höchstgeschwindigkeit von bis zu 400 mm/s für Hochfrequenz- und Hochgeschwindigkeits-Pick-and-Place aus; CXSWM/CXSWL-Doppel-Durchgangsstangenversionen ermöglichen die Installation von Vorrichtungen an beiden Stangenenden für beidseitiges synchrones Heben und Zentrieren. Doppelendige Gummipuffer sind Standard; Der AZ-Luftpuffer ist für die großen Bohrungen φ20/25/32 optional, um heftige Stöße bei hoher Geschwindigkeit zu absorbieren. Das Suffix Z bezeichnet eingebaute Magnetringe zum direkten Einbau von D-M9B, D-A93 und anderen Positionssensoren; Für magnetisch sensible Arbeitsbedingungen stehen unmagnetische Varianten zur Verfügung. Die optionale Ausfahrsperre P und Einfahrsperre R können den Kolben an bestimmten Positionen arretieren. Die dreiseitige Montage (unten, oben, seitlich) unterstützt verschiedene kompakte mechanische Layouts, die häufig bei Präzisionsaufnahme-, Materialtransfer-, Positionierungs- und leichten Pressprozessen für 3C-Elektronik- und allgemeine Automatisierungsproduktionslinien eingesetzt werden.

Der kostengünstige Doppelwellenzylinder SOLH TN verfügt über eine Einkolben-Doppelführungswellenstruktur mit Gleitlagerführung für eine kompakte Bauweise und ein hervorragendes Preis-Leistungs-Verhältnis. Es ist werkseitig mit eingebauten Magnetringen und einem einstellbaren vorderen Gummipuffer zur Feinabstimmung des Hubs ausgestattet und bietet eine Verdrehsicherungsgenauigkeit von ±0,2°. Synchronisierte Doppelwellen schränken Torsion und Schwingungen ein und tragen so leichte seitliche exzentrische Belastungen. Die Montage in drei Richtungen (oben, unten, seitlich) ist möglich und seitliche Nuten ermöglichen die direkte Installation von Magnetschaltern ohne zusätzliche Halterungen. Es werden zwei Typen geliefert: Standard-Einzelstangen-TN und Doppel-Durchgangsstangen-TNW, wobei TNW die Montage von Vorrichtungen an beiden Stangenenden für eine bidirektionale synchrone Zentrierbewegung ermöglicht. Im Vergleich zur TR-Serie zeichnet sich die TN durch kleinere Abmessungen und geringere Kosten ohne die Option mit φ6-Bohrung aus; Im Vergleich zu CXS/CXSJ-Doppelkolben-Doppelzylindern liefert TN einen Einzelschub mit offensichtlichen Kostenvorteilen, jedoch geringerer Präzision und Belastbarkeit. Sein Arbeitsdruck reicht von 0,15 bis 1,0 MPa und die Anpassungsfähigkeit an die Umgebungstemperatur umfasst −20℃~70℃. Es wird häufig zum Positionieren bei geringer Last, zum einfachen Pressen, zum Anhalten von Werkstücken und zum Transport über kurze Distanzen für allgemeine Automatisierungsstationen mit mäßigen Präzisionsanforderungen und Kostenkontrollanforderungen eingesetzt. Der S-Typ-Magnetring ist Standard für die gesamte Serie und kann nicht entfernt werden. Das standardmäßige Rc-Gewinde kann für Projekte in Übersee auf ein G-Gewinde oder ein NPT-Gewinde angepasst werden.

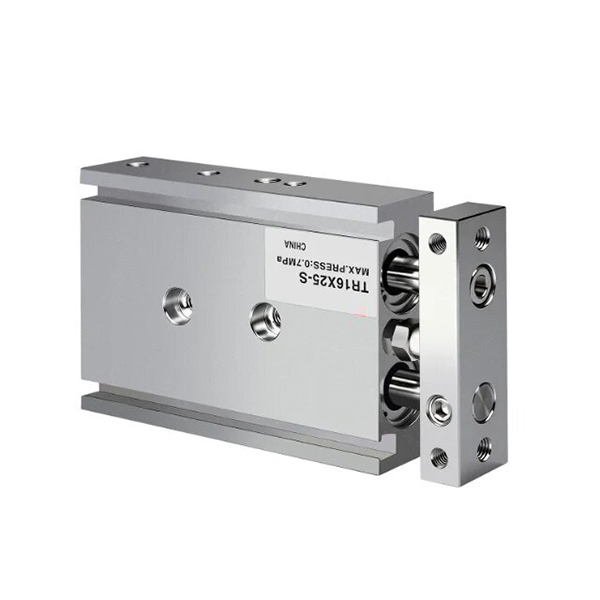

Der Doppelwellenzylinder SOLH TR wird gemäß den JIS-Industriestandards hergestellt. Er verfügt über eine Einzelkolben-Doppelführungswellenstruktur, die mit verlängerten Gleitlagerbuchsen kombiniert ist, und zeichnet sich durch hohe strukturelle Steifigkeit, ausgezeichnete Torsionsfestigkeit und starke Anti-Durchbiegungskapazität aus, die den kostengünstigen TN-Doppelwellenzylindern überlegen ist. Die Bohrungsgrößen reichen von φ6 bis 32 mm, einschließlich Standard-Einzelstangen-TR, Doppel-Durchgangsstangen-TRW und leichten, kompakten TRJ-Varianten. Die Verdrehsicherungsgenauigkeit erreicht ±0,1° für Bohrungen ≥16 mm und ±0,2° für kleine Bohrungen φ6/φ10; Doppelwellen begrenzen die Schwingungsabweichung, um einen stabilen Betrieb über lange Hübe zu gewährleisten. Ein verstellbares vorderes Gummipolsterpolster arbeitet mit einem festen hinteren Puffer zusammen, um den Hub zu verkürzen, Stöße zu absorbieren und Geräusche zu reduzieren. Drei-Wege-Montage (oben, unten, seitlich) und optionaler doppelseitiger Anschluss sind verfügbar; Seitliche Nuten ermöglichen die direkte Montage von Magnetschaltern ohne zusätzliche Halterungen. Eingebaute Magnetringe mit dem Suffix „S“ sind Standard, während nichtmagnetische, kundenspezifische Versionen für Fälle, in denen magnetische Störungen empfindlich sind, angeboten werden. Der Betriebsdruck reicht von 0,15 bis 1,0 MPa bei einer Arbeitstemperatur von –20℃ bis 70℃. Das Standard-Rc-Gewinde kann für technische Projekte im Ausland in ein G-Gewinde oder ein NPT-Gewinde umgewandelt werden. Im Unterschied zu CXS-Doppelzylindern: TR erzeugt Einzelschub mit herausragender mechanischer Steifigkeit und stabilem Seitenlastwiderstand bei Langhubanwendungen; CXS verfügt über Doppelkolben für doppelten Schub, geringere Reibung und sanftere Hin- und Herbewegung bei hoher Geschwindigkeit, die für Hochfrequenz-Pick-and-Place mit kurzem Hub geeignet sind. Weit verbreitet in der Präzisionspositionierung, beim Pressen von Werkstücken, beim Stoppen und Transferieren über große Entfernungen sowie bei allgemeinen Automatisierungsstationen, die eine zuverlässige Führung bei mittelschweren bis leichten Lasten erfordern.

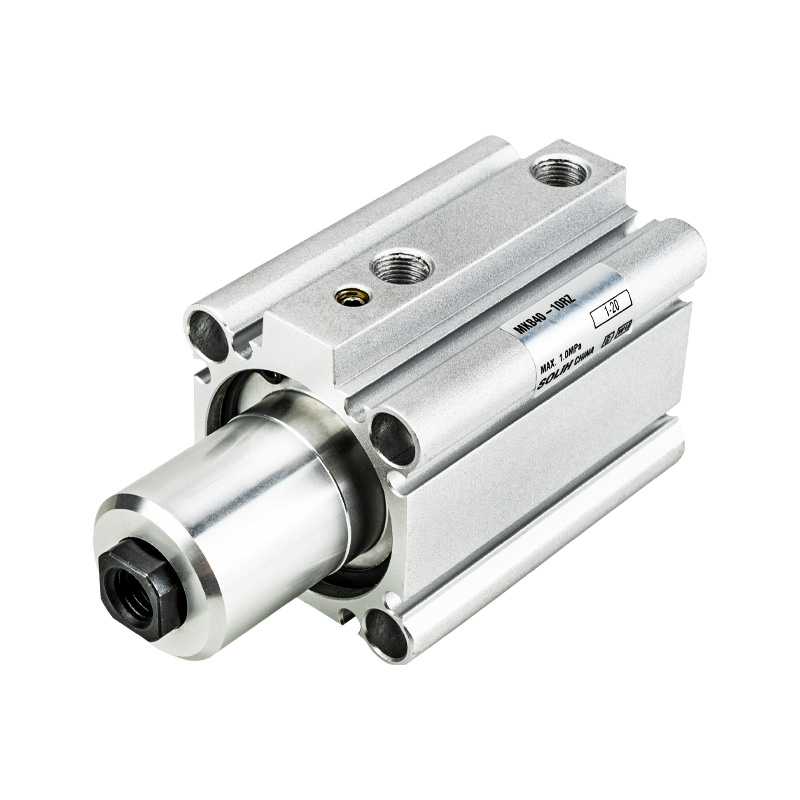

SOLH MK (allgemein als MKB bezeichnet) ist ein kombinierter Pneumatikzylinder mit integrierter 90°-Drehung und linearer Abwärtsklemmung, der mit der gängigen MKB-Serie austauschbar ist. Die Bohrungsgrößen decken φ12 bis φ63 ab und die Spannhübe reichen von 5 mm bis 50 mm. Seine Gesamtlänge ist im Vergleich zu herkömmlichen MK2-Modellen um 3 bis 10 mm kürzer, was zu einem kompakteren Layout führt. Das zulässige Trägheitsdrehmoment wurde um das Dreifache erhöht, um das Hochgeschwindigkeitsspannen von Werkstücken mit hoher Trägheit zu ermöglichen, und die maximale Spannkraft der Bohrung φ63 erreicht 12,4 kN unter 0,5 MPa für zuverlässiges Halten schwerer Lasten. Arbeitszyklus: nach oben einfahren → 90° Links-/Rechtsdrehung → zum Spannen ausfahren; Die Freigabe erfolgt in umgekehrter Reihenfolge. Ein fester Drehwinkel von 90° mit einer Toleranz von ±5° gewährleistet eine stabile wiederholte Positionierung. Mit Ausnahme von φ20- und φ25-Bohrungen mit nur zweiseitiger Sensormontage unterstützen andere Größen die Installation von 4-Richtungs-Magnetschaltern für eine saubere Verkabelung ohne Störungen. Durchgangslöcher und doppelseitige Gewindelöcher ermöglichen eine direkte Montage und Flanschinstallation. Doppelseitige Gummipuffer reduzieren Stöße, Vibrationen und Lärm; Das ölfreie Design sorgt für saubere und staubfreie Arbeitsumgebungen. Eingebaute Magnetringe arbeiten mit Positionssensoren zusammen, um den Klemm-/Freigabestatus zu überwachen; Die Drehrichtungen RZ im Uhrzeigersinn und LZ gegen den Uhrzeigersinn sind optional. Es wird häufig in Werkzeugmaschinenvorrichtungen, zur Schweißpositionierung, zur Stanzfixierung, bei Präzisions-3C-Komponenten, zum Klemmen von Halbleiterschalen und zur Begrenzung des Kippens von Vorrichtungen eingesetzt. Es vereinfacht die mechanische Konstruktion und spart Bauraum durch die Integration von Dreh- und Klemmfunktionen. Wählen Sie die Bohrungsgröße mit einer Spannkraft ≥ tatsächlicher Last × 1,5 Sicherheitsfaktor und reservieren Sie einen Hubspielraum von 3–5 mm, um mechanische Kollisionen zu vermeiden.

Der SOLH ACK-Winkelzylinder integriert eine integrierte Verbundbewegung aus standardmäßiger 90°-Drehung/optionaler 180°-Drehung sowie linearer Abwärtsklemmung mit Bohrungsgrößen von φ25 bis φ63. Als Kernkonstruktion verfügt er über eine Stützstruktur mit drei Führungsrillen, die eine überragende strukturelle Steifigkeit und starken Widerstand gegen exzentrische Belastungen bietet und eine hohe Winkelpositionierungsgenauigkeit von ±1,5° erreicht, besser als herkömmliche Drehspannzylinder. Es stehen zwei Bauformen zur Verfügung: ACK mit Einfachdruckplatte für schmale Werkstücke und ACKD Doppeldruckplatte für breite Werkstücke; Linksdrehung gegen den Uhrzeigersinn (L) und Rechtsdrehung im Uhrzeigersinn (R) sind wählbar, um dem Layout vor Ort zu entsprechen. Arbeitszyklus: Kolbenstange wird eingefahren und angehoben → dreht sich, um eine Behinderung des Werkstücks zu vermeiden → wird zum Spannen nach unten ausgefahren; Die Freigabe erfolgt in umgekehrter Reihenfolge zum Zurücksetzen. Die Kolbenstange besteht aus wärmebehandeltem legiertem Stahl, das Zylinderrohr wird hart eloxiert und mit importierten Hochleistungsdichtringen kombiniert, um eine hervorragende Verschleißfestigkeit, Korrosionsbeständigkeit, geringe Luftleckage und eine lange Lebensdauer zu erreichen. Vier Durchgangslöcher an der Unterseite unterstützen die direkte Installation und Flanschmontage; Integrierte Sensornuten erleichtern die Montage des Magnetschalters zur Überwachung des Klemm- und Freigabestatus. Jede Bohrung ist mit einem festen Standard-Spannhub ausgestattet; Die maximale Spannkraft von φ63 erreicht 1050 N bei einem Betriebsdruck von 0,5 MPa. Der Arbeitsdruck reicht von 0,15 bis 1,0 MPa mit einer breiten Temperaturanpassungsfähigkeit von –20℃ bis 80℃. Es wird häufig im Werkzeugmaschinenbau, bei der Schweißpositionierung, bei der Fixierung gegen Verrutschen für Stanzprozesse, beim Spannen von Elektronikschalen und bei der Positionierung für Wendemechanismen eingesetzt. Es ersetzt separate Dreh- und Spannzylinder, um den mechanischen Aufbau zu vereinfachen und Installationsraum zu sparen. Wählen Sie die richtige Bohrungsgröße mit theoretischer Spannkraft ≥ tatsächlicher Last × 1,5 Sicherheitsfaktor und reservieren Sie einen Hubspielraum von 3–5 mm gegen mechanische Kollisionen.
