Kolbenstangenloser Zylinder der Serie CY1 mit Magnetkupplung | Klassisches wirtschaftliches Basismodell

Marke: SOLH von Richge Technology

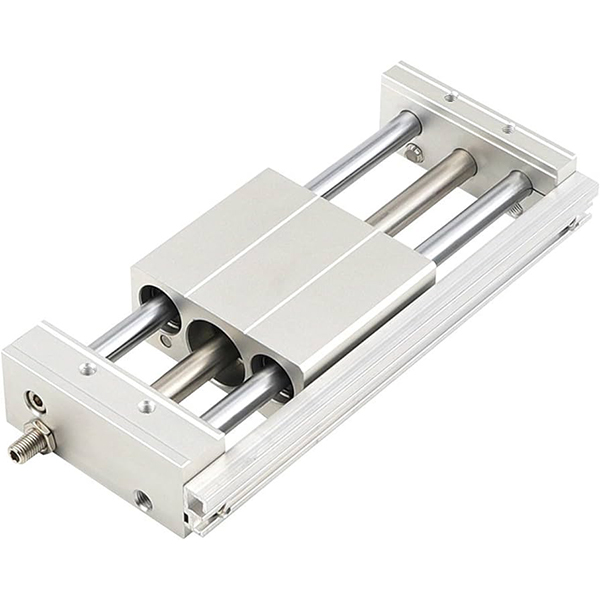

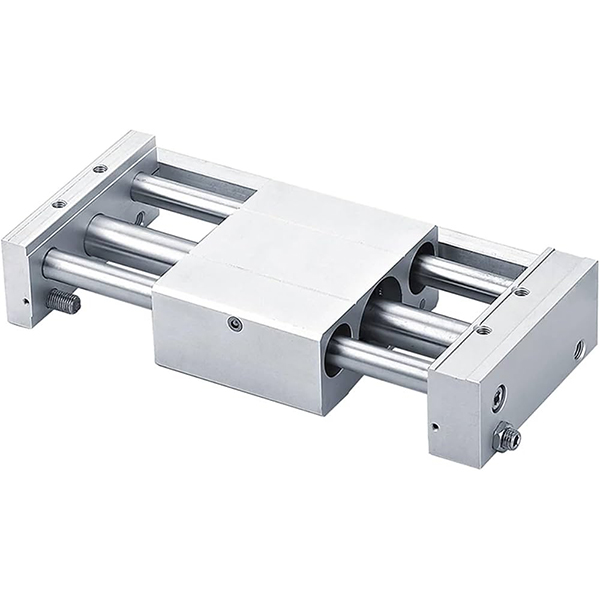

CY1S

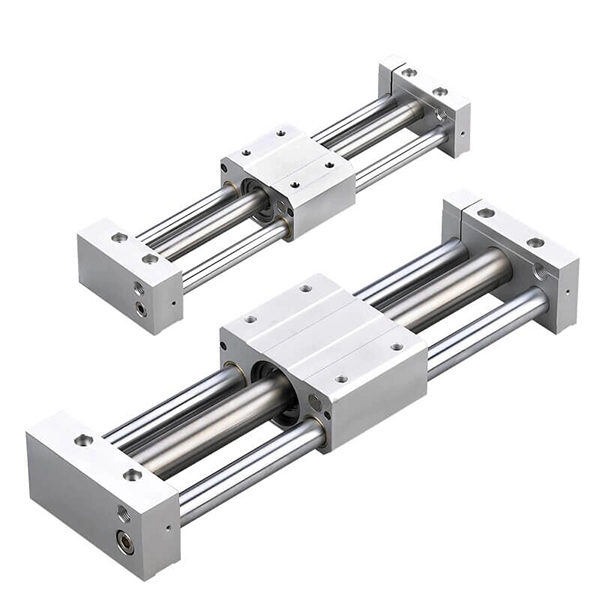

CY1L

Produktübersicht

     Die SOLH CY1-Serie ist ein klassischer und wirtschaftlicher stangenloser Zylinder mit Magnetkupplung, der als grundlegender Vorgänger der verbesserten CY3-Serie dient. Es verfügt über eine berührungslose magnetische Synchronantriebsstruktur, bei der sich der interne Kolben und der externe Schiebetisch gleichzeitig durch starke Magnetkraft bewegen. Mit vollständig geschlossenem, leckagefreiem Betrieb, kompakter Bauweise und kosteneffizienter Leistung eignet es sich für lineare Antriebsanwendungen mit leichter bis mittlerer Last und mittlerem bis langem Hub. Mit einem Bohrungsbereich von φ6 bis φ63 mm, einem Standardhub bis zu 1000 mm und einem maximalen verlängerten Hub von 1500 mm deckt diese Serie vielfältige Führungsmodelle ab, um den Anforderungen mehrerer Szenarien gerecht zu werden, was sie zum bevorzugten preisgünstigen, sauberen, kolbenstangenlosen Aktuator für allgemeine automatisierte Produktionslinien macht.

Kernpositionierung und Strukturmerkmale

• Magnetkupplungsantrieb und saubere, leckagefreie Leistung: Eingebaute hochfeste Permanentmagnete am Kolben und Schiebetisch ermöglichen eine nichtmechanische Synchronübertragung. Das vollständig geschlossene Zylindergehäuse verhindert Luftleckagen und Staubemissionen und passt sich vollständig an streng saubere Arbeitsumgebungen in der Elektronik-, medizinischen Geräte- und Lebensmittelverarbeitungsindustrie an.

• Klassische Grundstruktur und hohe Kostenleistung: Durch die Verwendung einer minimalistischen mechanischen Struktur mit weniger Komponenten reduziert die CY1-Serie effektiv die Herstellungskosten und bietet eine höhere Kostenwettbewerbsfähigkeit als die verbesserte CY3-Serie. Das Basismodell CY1B verfügt über keine integrierte Montagefläche und erfordert für die Installation zweiseitige Stützhalterungen. Ausgestattet mit einer grundlegenden Konfiguration aus verschleißfestem Ring und staubdichtem Ring verfügt es über einen minimalen Arbeitsdruck von 0,18 MPa, mit einer etwas kürzeren Lebensdauer, aber völlig geeignet für herkömmliche Standard-Arbeitsbedingungen.

• Diversifizierte Derivatmodelle für eine umfassende Abdeckung: Die komplette Produktpalette umfasst mehrere Führungstypen, um unterschiedlichen Präzisions- und Lastanforderungen gerecht zu werden:

• CY1B: Basistyp ohne Führungsstruktur und Montagefläche, erfordert externe Führungsschienen und Doppelendhalterungen.

• CY1S: Gleitführungstyp mit integriertem Gleitlager, der den Betrieb bei geringer Last ohne externe Führungen unterstützt.

• CY1L: Kugelgelagerter Führungstyp mit extrem sanftem Gleiten und erhöhter Belastbarkeit für stabile Hochfrequenzbewegungen.

• CY1H: Hochpräziser Führungstyp mit hervorragender Wiederholgenauigkeit für präzise Transferszenarien.

• CY1F: Flacher, dünner Typ mit 29 % reduzierter Gesamthöhe, perfekt geeignet für ultrakompakte Geräteinstallationsräume.


• Standardpuffer und optionale Hochgeschwindigkeitskonfiguration: Standardmäßige Doppelend-Gummipuffer absorbieren wirksam Betriebsstöße und reduzieren Laufgeräusche. Optionale externe Hydraulikpuffer unterstützen einen stabilen Betrieb bei einer maximalen Geschwindigkeit von 500 mm/s für zyklische Arbeitsbedingungen mittlerer bis hoher Geschwindigkeit.

• Breite Kompatibilität von Magnetschaltern: Reservierte Universalschalternuten am Zylinderkörper sind mit Magnetschaltern der D-M9-Serie und D-A9-Serie kompatibel und ermöglichen die Installation in beliebiger Position und eine flexible Rückmeldung des Hubsignals.

Vollständige Modellcodierungsregel

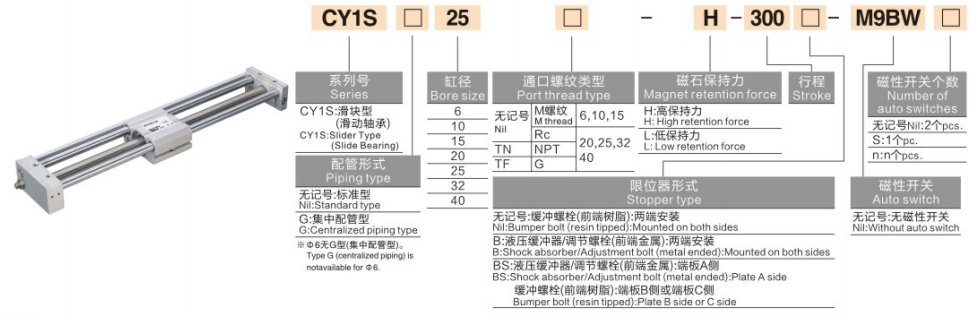

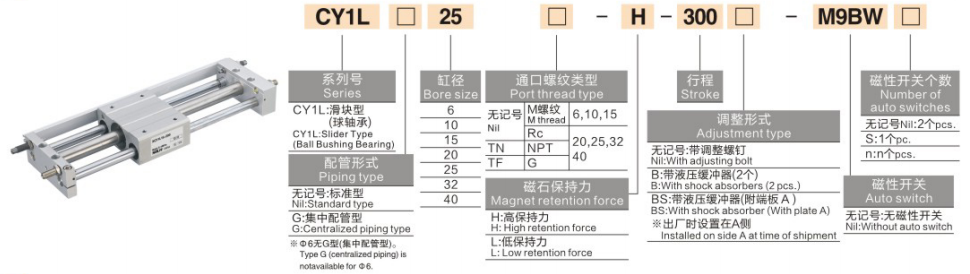

Modellbeispiele: CY1B20-500 | CY1S40-800-M9PL

Referenzbeispiele für Standardbestellungen

• CY1B20-500: 20 mm Bohrung, 500 mm Hub, Grundtyp ohne Magnetschalter

• CY1S40-800-M9PL: 40 mm Bohrung, 800 mm Hub, Gleitführungstyp mit magnetischem Positionsschalter

Technische Kerndaten (20℃ Standardbedingung)

1. Grundlegende allgemeine Spezifikationen

• Betriebsmodus: Doppeltwirkende Magnetkupplung, berührungslose Synchronübertragung

• Arbeitsflüssigkeit: Druckluft (ölfreier Betrieb Standard)

• Umgebungstemperatur: 5~60℃ (keine eiskalte Arbeitsumgebung)

• Arbeitsdruckbereich: 0,18~0,7 MPa; Prüfdruck: 1,05 MPa

• Standardbetriebsgeschwindigkeit: 50~500 mm/s

• Puffermodus: Standard-Gummipuffer mit zwei Enden; optionaler externer Hydraulikpuffer für Hochgeschwindigkeitsszenarien

• Magnetische Haltekraft: 49~2450 N (steigt progressiv mit der Bohrungsgröße)

2. Tabelle der wichtigsten Leistungsparameter (@0,5 MPa)

Grundlegende Konfigurations- und Auswahlrichtlinien

1. Auswahl der Bohrungsgröße nach Last und Schub

• φ6~φ15 (Micro Light Duty): Geeignet für Lasten ≤2,5 kg, speziell für den Kurzhub-Präzisionstransport von Bauteilen in elektronischen Miniatur-Präzisionsgeräten.

• φ20~φ32 (allgemeine leichte Beanspruchung): Passend für eine leichte Last von 4 bis 10 kg, ideal für herkömmliche Langhub-Schub- und Zugvorgänge (≤ 1000 mm) in allgemeinen automatisierten Produktionslinien.

• φ40~φ63 (mittlere Belastung): Anwendbar für mittlere Lastszenarien von 16 bis 40 kg, perfekt angepasst an die Langhubhandhabung und hochfrequente zyklische Arbeitsbedingungen in Verpackungs- und Logistikautomatisierungsgeräten.

2. Modell- und Führungssystemauswahl

• CY1B-Grundtyp: Das kostengünstigste Modell ohne integrierte Führungsstruktur. Externe lineare Führungsschienen sind obligatorisch und eignen sich für budgetsensible Projekte und Geräte mit reservierten Führungsstrukturen.

• CY1S Gleitführungstyp: Ausgestattet mit integrierter Gleitlagerführung, die für leichte Lasten (≤10 kg) keine externen Hilfsführungen erfordert, einfache Installation und große Universalität bietet.

• CY1L-Kugellagerführungstyp: Verfügt über eine hochpräzise Kugellagerstruktur mit extrem geringem Gleitwiderstand und verlängerter Lebensdauer, die speziell für zyklische Arbeitsbedingungen mit hoher Geschwindigkeit und hoher Frequenz entwickelt wurde.

• CY1H Hochpräzisionstyp: Konfiguriert mit einem Präzisions-Linearführungsmechanismus, der eine Wiederholpositionierungsgenauigkeit von bis zu ±0,02 mm erreicht und für hochpräzise Positionierungs- und Mikrostreckenübertragungsszenarien geeignet ist.

• CY1F Low-Profile-Typ: Optimierte dünne Struktur mit 29 % reduzierter Gesamthöhe, wodurch das Problem des begrenzten vertikalen Installationsraums für kompakte automatisierte Geräte gelöst wird.

3. Auswahl der Umgebung und funktionalen Konfiguration

• Anpassung an eine saubere Umgebung: Leckagefreies und staubfreies berührungsloses Magnetübertragungsdesign erfüllt hygienische Produktionsstandards; Für den langfristigen Reinraumbetrieb werden die Modelle CY1S und CY1L bevorzugt.

• Hochgeschwindigkeits-Upgrade der Arbeitsbedingungen: Ausgestattet mit externen hydraulischen Puffern, um Endstöße zu verhindern und eine kontinuierliche Betriebsgeschwindigkeit von bis zu 500 mm/s stabil zu unterstützen.

• Präzise Positionsrückmeldung: Kombiniert mit Magnetschaltern der Serien D-M9 oder D-A9, um eine Mehrpunkt-Hubpositionierung und Echtzeit-Signalausgabe zu realisieren.

Typische industrielle Anwendungsszenarien

• Materialtransfer im Reinraum: Die schadstofffreie Magnetkupplungsstruktur wird häufig für den Materialtransport über große Entfernungen in staubfreien Halbleiter- und LCD-Werkstätten eingesetzt und vermeidet eine sekundäre Kontamination sauberer Arbeitsumgebungen.

• Werkstückverschiebung in der Verpackungslinie: Das kosteneffiziente Design eignet sich für das Schieben und Ziehen von leichten und mittelschweren Werkstücken mit langem Hub in Verpackungsanlagen für Lebensmittel und Pharmazeutika, mit geringer Ausfallrate und einfacher täglicher Wartung.

• Automatisierte Gerätetürsteuerung: Die stangenlose, kompakte Struktur spart externen Installationsraum und eignet sich zum Öffnen und Schließen von Geräteschutztüren und Staubschutzschilden mit langem Hub.

• Langhub-Montagelinienpositionierung: Arbeitet mit passenden Führungsmodulen zusammen, um eine stabile Präzisionspositionierung innerhalb eines extrem langen Hubs von 1 bis 1,5 m zu erreichen und so die kontinuierlichen zyklischen Positionierungsanforderungen von Produktionslinien zu erfüllen.

• Wirtschaftliche Alternativlösung: Ein idealer, kostengünstiger Ersatz für die hochpreisige CY3-Serie in Automatisierungsprojekten mit begrenztem Budget, der die grundlegenden Anforderungen an den Linearantrieb mit langem Hub vollständig erfüllt.

Vergleich der Kernleistung der CY1- und CY3-Serie

Dreistufige Schnellauswahlanleitung

1. Bestätigung der Bohrungsgröße: Berechnen Sie die erforderliche Schubkraft basierend auf dem Lastgewicht mit einem Sicherheitsfaktor ≥2. Empfohlene Regeln: ≤2,5 kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Bestätigung des Modelltyps: Wählen Sie CY1B für ein extrem niedriges Budget; CY1S für die führungslose Installation bei geringer Last; CY1L für Hochgeschwindigkeits-Hochfrequenzbetrieb; CY1H für hochpräzise Positionierungsanforderungen.

3. Bestätigung der Hubspezifikation: Wählen Sie den Standardhub von 50–1000 mm für den herkömmlichen Gebrauch; optionaler erweiterter Hub bis zu 1500 mm für mittlere bis lange Strecken.

Zusammenfassung in einem Satz

     Der klassische stangenlose Zylinder mit Magnetkupplung der Serie SOLH CY1 ist ein wirtschaftlicher, leckagefreier, sauberer Aktuator mit verschiedenen Führungsmodellen und dient als preisgünstige Basislösung für lineare Langhubantriebe für allgemeine Automatisierungs- und Reinraumgeräte mit leichter bis mittlerer Last.
