Dünner, kompakter Führungsstangenzylinder der MGP-Serie | Hochsteifer, verdrehsicherer Pneumatikzylinder

Marke: SOLH von Richge Technology

Produktübersicht und Strukturmerkmale

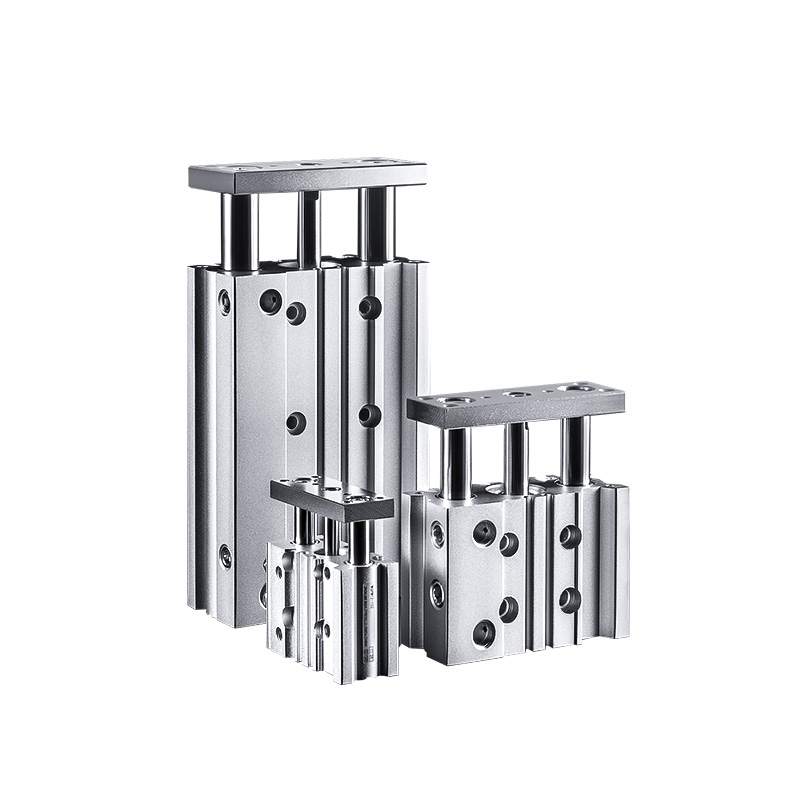

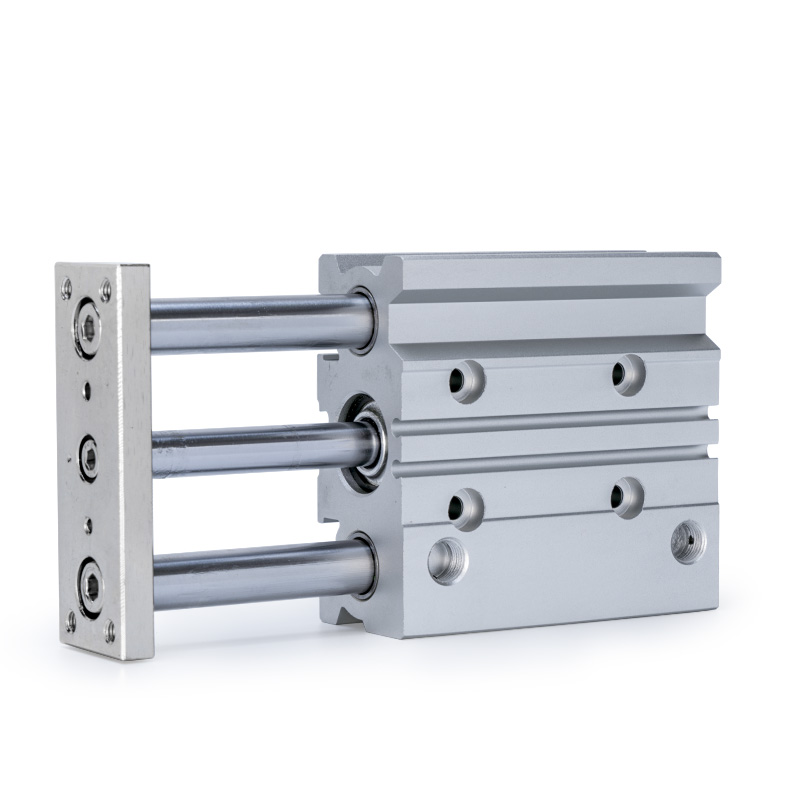

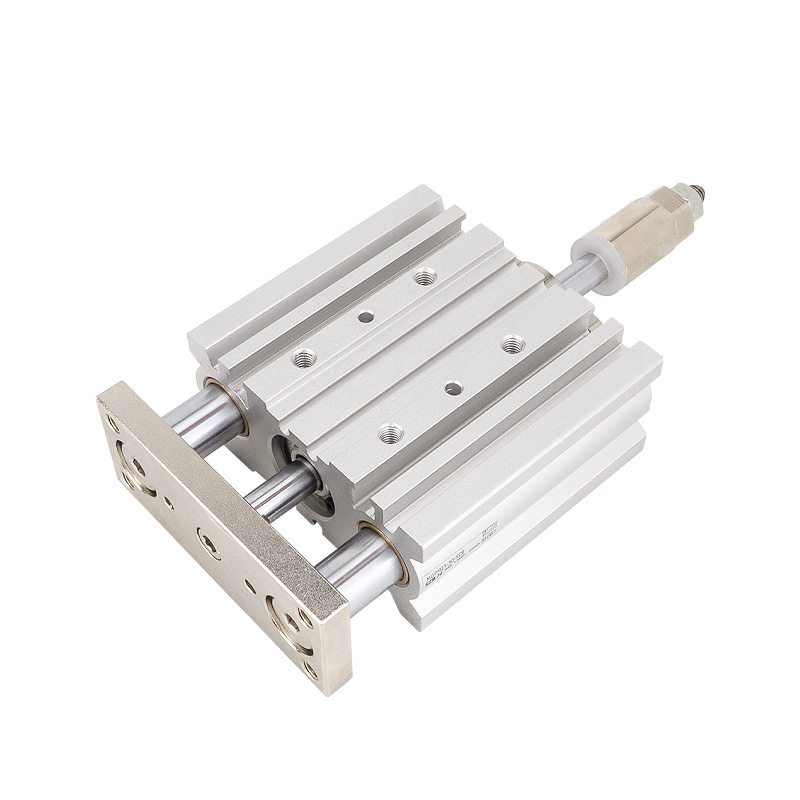

     Die SOLH MGP-Serie ist ein hochsteifer, dünner Doppelführungsstangenzylinder, der einen Zylinderkörper, Doppelführungsstangen und Präzisionslager integriert. Dank der integrierten Anti-Torsions-Leistung und der hohen seitlichen Belastungsbeständigkeit ist kein externer Führungsmechanismus erforderlich. Mit einem flachen, ultradünnen Gehäuse und einem leichten Design (Gewichtsreduzierung um 17–24 % im Vergleich zu herkömmlichen Zylindern) passt es perfekt zu kompakten Automatisierungslayouts für Press-, Positionierungs-, Hebe- und Werkstücktransferszenarien. Drei austauschbare Lagertypen decken schwere Arbeitsbedingungen, Hochgeschwindigkeits- und Hochpräzisionsarbeitsbedingungen ab und realisieren universelle lineare Antriebslösungen für den gesamten Einsatzbereich.

Kernstrukturelle Vorteile

• Koaxiales Doppelführungsstangendesign: Der Kolben und die Doppelführungsstangen verfügen über eine integrierte koaxiale Anordnung, um einen synchronen Betrieb zu gewährleisten, wodurch Durchbiegung und Torsion während der Bewegung wirksam vermieden werden und die Gesamtsteifigkeit und Stabilität erheblich verbessert werden.

• Optionale Pufferung mehrerer Typen: Standard-Doppelend-Gummipuffer für konventionellen Stallbetrieb; optionaler Luftpolsterpuffer (Typ AZ, erhältlich für Bohrung ≥20 mm), um starre Stöße bei zyklischen Bewegungen mit hoher Geschwindigkeit und hoher Last zu verhindern.

• Ultradünner, leichter Körper: Die optimierte, flache, dünne Struktur spart Installationsraum und reduziert das Gesamtgewicht der Ausrüstung, geeignet für hochintegrierte, kompakte, automatisierte Ausrüstungskonstruktionen.

• Integrierte magnetische Nut: Reservierte Führungsstangennut für die direkte Installation des Magnetschalters ohne zusätzliche Halterungen, was eine einfache und übersichtliche Konfiguration der Positionssignalrückmeldung ermöglicht.

Drei Kernunterserien (Lagerklassifizierung und Schlüsselauswahlbasis)

     Die MGP-Serie ist in drei Untermodelle unterteilt, die auf internen Lagerstrukturen basieren und reibungsarme Hochgeschwindigkeits-, verschleißfeste Hochleistungs- und spielfreie Ultrapräzisionsszenarien abdecken, was die zentrale Grundlage für eine schnelle Modellauswahl darstellt.

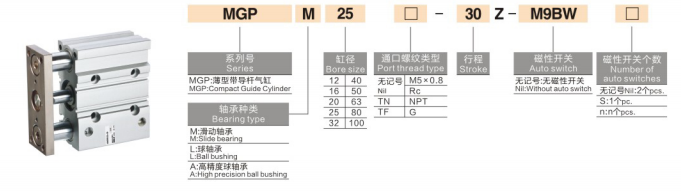

Vollständige Modellbenennungsregeln

Modellbeispiel: MGPM20-50Z-M9B

1.Codesegmentdefinition

• Seriencode: MGP + Lagersuffix (M/L/A), steht für einen dünnen Doppelführungsstangenzylinder mit unterschiedlichen Lagerkonfigurationen

• Bohrungsgröße: 12/16/20/25/32/40/50/63/80/100 (mm, vollständige industrielle Standardspezifikationen)

• Hublänge: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 mm (Standard-Vollhubbereich)

• Puffer- und Magnetringkonfiguration

￮ Z: Standardtyp, zweiseitiger Gummipuffer + integrierter Magnetring, kompatibel mit der Installation von Magnetschaltern

￮ A-Z: Luftpolsterpuffertyp (nur für Bohrung ≥20 mm), widersteht effektiv Stößen bei Hochgeschwindigkeits- und Schwerlastbetrieb

￮ Kein Suffix: Ohne Magnetring kann der Magnetschalter nicht installiert werden

• Magnetschalter: Optional M9B, A93, D-M9N und andere Modelle, direkt in Führungsstangennuten ohne Montagehalterungen eingebaut

2. Typische Bestellbeispiele

• MGPM20-50Z: 20 mm Bohrung, 50 mm Hub, Gleitlager, Standard-Gummipuffer mit Magnetring

• MGPL25-100Z-A93: 25 mm Bohrung, 100 mm Hub, kugelgelagerter Hochgeschwindigkeitstyp, mit A93-Magnetschalter

• MGPA32-75AZ: 32 mm Bohrung, 75 mm Hub, hochpräzises Lager, Luftpolsterpuffer für hochpräzisen Anti-Schlag-Betrieb

Allgemeine technische Kernparameter

(Standardtestbedingungen: 20℃ Normaltemperatur, Nennbetriebsdruck)

• Betriebsmodus: Doppelt wirkende Hin- und Herbewegung

• Arbeitsdruckbereich: 0,12~1,0 MPa; Mindeststartdruck: 0,1 MPa

• Prüfdruck: 1,5 MPa

• Umgebungstemperatur: -10℃~60℃ (eisfreie Umgebung erforderlich)

• Betriebsgeschwindigkeit: 50–500 mm/s (MGPL max. 500 mm/s; MGPM/MGPA max. 400 mm/s)

• Puffermodus: Standard-Gummipuffer mit zwei Enden; Luftpolsterpuffer optional für Bohrung 20~100 mm

• Nichtrotationsgenauigkeit: MGPM ±0,05~0,07 mm; MGPL ±0,03~0,05 mm; MGPA ±0,01 mm

Spezifikation der Portgröße

• Bohrung 12/16 mm: M5×0,8

• Bohrung 20/25/32 mm: PT1/8

• Bohrung 40/50 mm: PT1/4

• Bohrung 63/80/100 mm: PT3/8

Theoretische Schub- und Spannungsdaten (@0,5 MPa, Einheit: N)

Richtlinien zur Schnellauswahl in einem Satz

1. Auswahl des Lagermodells: Wählen Sie MGPM für stark beanspruchte, verschleißfeste und staubige Umgebungen; Wählen Sie MGPL für schnelles, reibungsarmes und häufiges Radfahren. Wählen Sie MGPA für hochpräzise Positionierung und hohe Wiederholgenauigkeitsanforderungen.

2. Magnetische Ringkonfiguration: Wählen Sie das Suffix Z für Geräte, die Positionserkennung und Signalrückmeldung erfordern. Wählen Sie einen Nicht-Z-Basistyp, wenn keine Schalterfunktion benötigt wird.

3. Auswahl des Puffermodus: Verwenden Sie den AZ-Luftpolsterpuffer für Arbeitsbedingungen mit hoher Geschwindigkeit, langem Hub und großen Stößen. Der Standard-Gummipuffer ist für herkömmliche allgemeine Szenarien anwendbar.

4. Bohrungs- und Hubanpassung: Wählen Sie die geeignete Bohrungsgröße entsprechend den tatsächlichen Last- und Schubanforderungen. Der Standardhubbereich beträgt 5 bis 300 mm, um den meisten industriellen Automatisierungsanforderungen gerecht zu werden.

Typische Anwendungsszenarien

• Elektronische Automatisierung: Positionierung von Leiterplatten, Pressen von Komponenten, Anheben von Mikromodulen und präzise Montage elektronischer Teile.

• Präzisionsdetektionsgeräte: Erkennung des Anhebens der Sonde, Positionierung und Klemmung des Werkstücks, hochpräzise Montage und Kalibrierung.

• Verpackungs- und Logistikmaschinen: Werkstücktransport über kurze Distanzen, Materialanhebung und -positionierung, stabile Hin- und Herbewegung.

• Allgemeine industrielle Automatisierung: Kompakte Ausrüstung zur Begrenzung der Positionierung, Stanzhilfspressung, Hochleistungs-Zyklusbetrieb bei niedriger Geschwindigkeit in staubigen Werkstätten.

Zusammenfassung in einem Satz

     Der dünne, kompakte Führungsstangenzylinder der MGP-Serie von SOLH integriert drei Lagerkonfigurationen, um Hochleistungs-, Hochgeschwindigkeits- und Ultrapräzisionsszenarien abzudecken. Er zeichnet sich durch hohe Steifigkeit, starken seitlichen Lastwiderstand und platzsparendes Design aus und dient als vielseitigster universeller linearer Antriebszylinder mit Doppelführung für die industrielle Automatisierung.
