Kompakter Führungsstangenzylinder der MGQ-Serie

Dünner, kompakter Führungsstangenzylinder der MGQ-Serie | Hochsteifer, verdrehsicherer Pneumatikzylinder

Marke: SOLH von Richge Technology

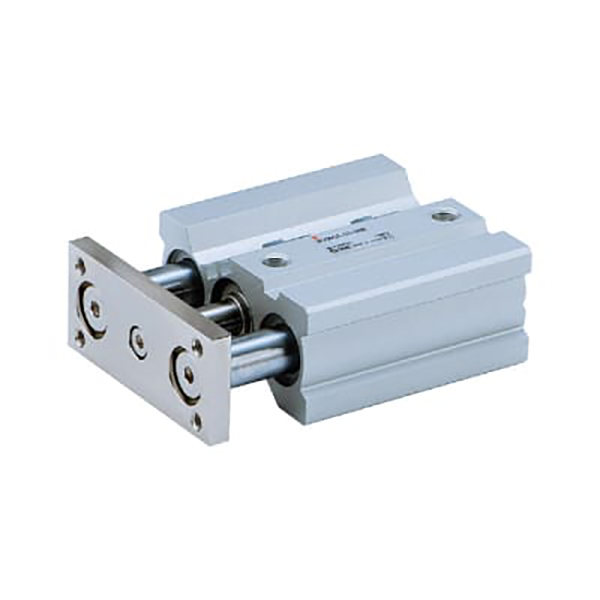

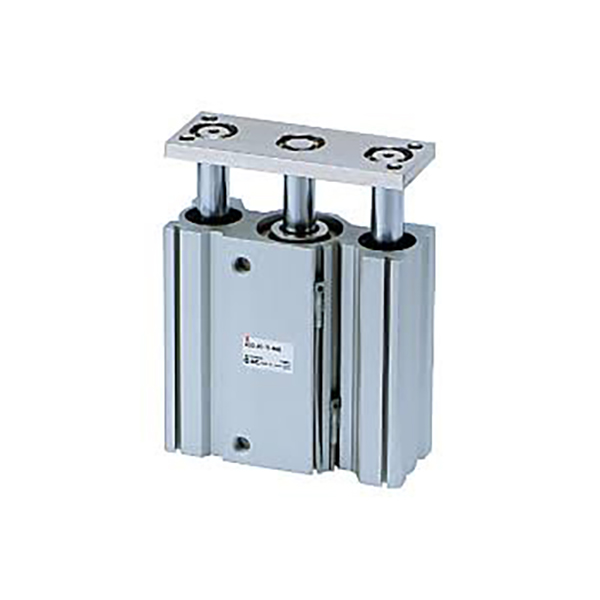

Produktübersicht und grundlegende Strukturmerkmale

     Die SOLH MGQ-Serie ist ein dünner integrierter Führungsstangenzylinder, der für Automatisierungsstationen mit begrenztem Platzangebot entwickelt wurde. Durch die Verwendung einer ultradünnen integrierten Führungsstangenstruktur bietet es einen hervorragenden seitlichen Belastungswiderstand und eine hochpräzise Antirotationsleistung. Die Serie deckt den gesamten Bohrungsbereich von 12 mm bis 100 mm ab und bietet zwei Kernlagerkonfigurationen: MGQM-Gleitlager und MGQL-Kugellager. Es wird häufig für präzise Schiebe-, Hebe-, Werkstückstopp- und Positionierungsszenarien eingesetzt, die eine kompakte Installation, eine starre Führung und einen durchbiegungsfreien Betrieb erfordern.

Wichtige strukturelle Vorteile

• Ultradünner integrierter Körper: Die Führungsstangen und der Zylinderkörper sind einstückig geformt, wodurch die Gesamtdicke im Vergleich zu herkömmlichen Führungsstangenzylindern um 50 % reduziert wird. Es ist die optimale Wahl für sehr kompakte Gerätedesigns und platzbeschränkte Installationsanordnungen.

• Doppelführungsstruktur mit hoher Steifigkeit: Die symmetrische Doppelführungsstangenunterstützung verbessert den seitlichen Belastungswiderstand erheblich, wobei die seitliche Belastungskapazität mehr als doppelt so hoch ist wie bei herkömmlichen Stopperzylindern. Es widersteht effektiv Biegung und Torsion und passt sich exzentrischen Belastungen und stoßartigen Arbeitsbedingungen an.

• Erstklassige Anti-Rotations-Genauigkeit: Der MGQL-Kugellagertyp erreicht eine extrem hohe Nichtrotationsgenauigkeit von ±0,04°~±0,08° (höhere Präzision mit größerer Bohrung); Der Gleitlagertyp MGQM bietet eine stabile Positionierungsgenauigkeit von ±0,05° bis ±0,10° und erfüllt damit unterschiedliche Anforderungen an die Präzisionspositionierung.

• Doppelte Lagerkonfiguration für vollständige Szenarien: Gleitlager (MGQM) für schwere, staubige und raue Umgebungen mit geringen Kosten; Kugellager (MGQL) für extrem sanfte, reibungsarme Bewegung und hochfrequentes, präzises Radfahren.

• Standard-Premium-Konfiguration: Eingebauter Magnetring für Kompatibilität mit Magnetschaltern, beidseitige Gummipuffer für stabilen Betrieb und ölfreies, wartungsfreies Design, geeignet für saubere Industrieumgebungen.

• Vollständige Standardspezifikationen: Vollständige Bohrungsgrößen von φ12 mm bis φ100 mm, mit Standardhub von 25 mm bis 250 mm, deckt die meisten automatisierten Fahrszenarien mittlerer und großer Last ab.

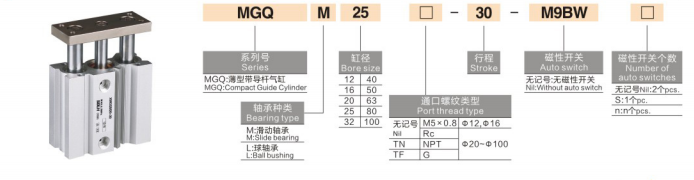

Vollständige Modellbenennungsregeln

Modellbeispiel: MGQM32-50-M9BW-XB6

Referenzbeispiele für Standardbestellungen

• MGQM25-30: 25 mm Bohrung, 30 mm Hub, Gleitlager-Standardtyp

• MGQL40-75-2M9B: 40 mm Bohrung, 75 mm Hub, Kugellagertyp mit zwei Magnetschaltern

• MGQM50-100-XB6: 50 mm Bohrung, 100 mm Hub, hochtemperaturbeständiges Gleitlagermodell

Technische Standardparameter

(Standardtestbedingungen: 20℃ Normaltemperatur, 0,5 MPa Nenndruck)

1. Allgemeine Leistungsparameter

• Arbeitsdruckbereich: 0,12~1,0 MPa (φ12/16); 0,1–1,0 MPa (φ20–100)

• Umgebungstemperatur: -10℃~60℃ (eisfreie konventionelle Umgebung); -10℃~150℃ (XB6 Hochtemperaturversion)

• Kolbenbetriebsgeschwindigkeit: 50~500mm/s (φ12~63); 50~400 mm/s (φ80/100 große Bohrung)

• Puffermodus: Standard-Gummipuffer mit zwei Enden; optionaler Luftpolsterpuffer für anspruchsvolle Arbeitsbedingungen

• Schmiermodus: Ölfreier, wartungsfreier Betrieb, geeignet für saubere Werkstätten

2. Theoretische Schubdaten (@0,5 MPa, Einheit: N)

3. Produktgewichtsdaten (50 mm Hub, Einheit: kg)

Vergleich der Kernauswahl zwischen MGQM und MGQL

Montagemethoden und typische Anwendungsszenarien

1. Flexibles Multi-Mount-Design

• Direkte Karosseriemontage: Reservierte Schraubenlöcher an der Ober-, Unterseite und an den Seitenflächen zur direkten Befestigung; Modelle mit einem Durchmesser über 32 mm verfügen über 4-seitige Schalternuten für die Installation von omnidirektionalen Magnetschaltern, was eine schnelle Montage und Wartung ermöglicht.

• Optionale Zusatzmontage: Flansch- (F) und Fußhalterungszubehör (L) sind erhältlich und unterstützen die horizontale und vertikale Mehrwinkelanordnung zur Anpassung an verschiedene strukturelle Designs der Ausrüstung.

2. Industrielle Kernanwendungen

• Förderlinienautomatisierung: Werkstückstopp, Palettenpositionierung und Materialanhebung; Starke Schlagfestigkeit verhindert Werkstückversatz bei Hochgeschwindigkeitsförderung und -begrenzung.

• 3C Elektronische Präzisionsverarbeitung: PCB-Pin-Auswurf, Crimp-Positionierung der Anschlüsse und leichte Werkstückverschiebung; Die hohe Verdrehsicherungsgenauigkeit gewährleistet eine durchbiegungsfreie Präzisionsmontage.

• Verpackungsmaschinen: Fahren von Materialleitblechen, Umschalten des Silotors und Schieben von Material über kurze Distanzen; Das ultradünne Gehäuse passt sich perfekt dem Layout kompakter Verpackungsanlagen an.

• Allgemeine industrielle Automatisierung: Anheben der Vorrichtung, Auswerfen von Teilen und Fahren mit exzentrischer Last; Ersetzt herkömmliche Kombinationen aus separatem Zylinder und Führungsstange, um die Gerätestruktur zu vereinfachen und die Kosten zu senken.

Umfassender Vergleich der Serien MGQ vs. MGP vs. MGG

Dreistufige Schnellauswahlanleitung

1. Auswahl der Bohrungsgröße: Berechnen Sie den erforderlichen Schub basierend auf der tatsächlichen Last. Wählen Sie die Bohrungsgröße mit theoretischem Schub ≥ tatsächlicher Last × 1,5 und reservieren Sie eine Sicherheitsmarge von 50 %, um Überlastung zu vermeiden.

2. Auswahl des Lagertyps: Wählen Sie MGQM-Gleitlager für schwere, staubige und exzentrische Arbeitsbedingungen; Wählen Sie ein MGQL-Kugellager für hochpräzise Positionierung und hochfrequente zyklische Bewegung.

3. Auswahl der funktionalen Konfiguration

￮ Anforderung zur Positionserkennung: M9B/M9BW-Magnetschalter ausrüsten (4-seitige Installation für Bohrung ≥32 mm möglich)

￮ Hochtemperaturumgebung: Wählen Sie die hochtemperaturbeständige Option -XB6 (max. 150 °C).

￮ Hochleistungsbetrieb: Upgrade auf optionalen Luftpolsterpuffer (serienmäßig mit Gummipuffer)

Zusammenfassung in einem Satz

     Der ultradünne Führungsstangenzylinder der SOLH MGQ-Serie mit hoher Steifigkeit vereint platzsparendes Design, starke seitliche Belastbarkeit und extrem hohe Verdrehungspräzision und bietet kostengünstige und hochstabile lineare Antriebslösungen für kompakte, präzise und hochbelastbare automatisierte Stopp-, Hebe- und Schiebestationen.
