Kolbenstangenloser Zylinder der Serie CY3 mit Magnetkupplung | CY3B Basic / CY3R Direktmontagetyp

Kolbenstangenloser Zylinder der Serie CY3 mit Magnetkupplung | CY3B Basic / CY3R Direktmontagetyp

Marke: SOLH von Richge Technology

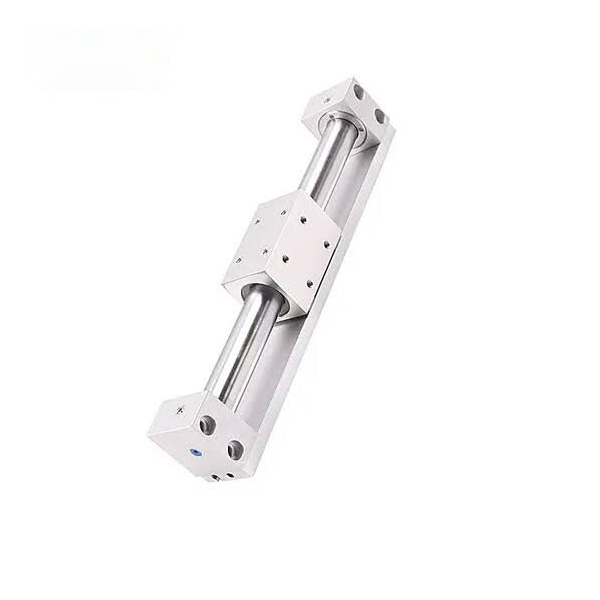

CY3R

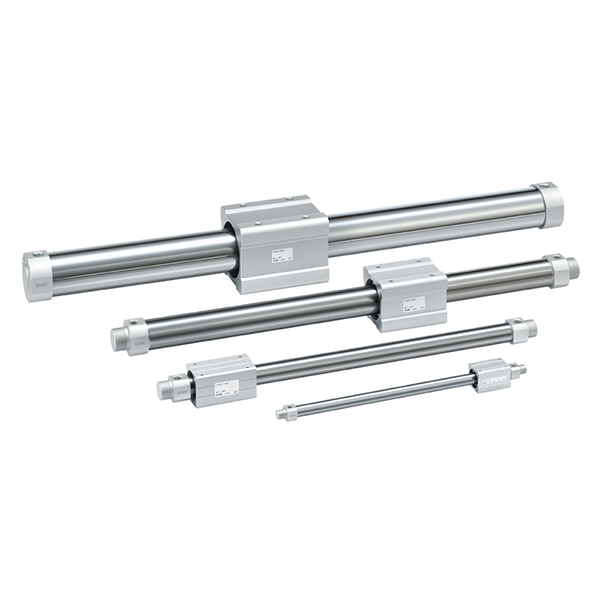

CY3B

Produktübersicht

     Die SOLH CY3-Serie ist ein verbesserter stangenloser Zylinder mit Magnetkupplung, der auf der klassischen SMC CY1-Serie basiert und in zwei Hauptmodelle unterteilt ist: CY3B-Basistyp ohne Montagefläche und CY3R-Direktmontagetyp. Es verfügt über eine vollständig geschlossene, magnetische, berührungslose Übertragungsstruktur, die durch eine starke magnetische Kopplung eine synchrone Bewegung des Innenkolbens und des Außenschiebetisches ermöglicht. Dank der Nullleckage, des staub- und umweltfreundlichen Betriebs, des extrem langen Hubs und der kompakten Installation ist es vielseitig einsetzbar für lineare Fahrszenarien mit sauberer Qualität, leichter bis mittlerer Last und über große Entfernungen. Mit einem Bohrungsbereich von φ6 bis φ63 mm und einem maximalen Hub von 5000 mm spart er 50 % Bauraum im Vergleich zu herkömmlichen Zugstangenzylindern und dient als bevorzugte saubere Langhub-Antriebslösung für automatisierte Produktionslinien mit hohem Standard.

Kernpositionierung und Strukturmerkmale

• Magnetkupplungsübertragung und sauberer Betrieb ohne Leckage: Der Kolben und der Schiebetisch verfügen über einen magnetischen Synchronantrieb mit vollständig geschlossener Zylinderlaufkonstruktion. Keine Kolbenstange ragt nach außen, wodurch vollständige Luftdichtheit, keine Leckage und keine Staubbelastung erreicht werden. Es passt perfekt zu strengen Produktionsumgebungen wie der Lebensmittelverarbeitung, medizinischen Geräten und Halbleiterelektronik.

• CY1 Verbesserte Version mit verbesserter Haltbarkeit: Im Vergleich zur herkömmlichen CY1-Serie ist die verschleißfeste Ringlänge um 70 % erhöht, was die Tragfähigkeit und Gleitstabilität effektiv verbessert. Der eingebaute Schmiermittelhalter des staubdichten Rings bildet einen dauerhaft schützenden Schmierfilm, wodurch der minimale Arbeitsdruck auf 0,12 MPa reduziert und die Lebensdauer erheblich verlängert wird. Mit Ausnahme der φ6-Spezifikation behalten alle anderen Modelle die gleichen Montageabmessungen wie CY1 für den direkten Austausch und die Aufrüstung.

• CY3B-Basistyp mit minimalistischer Struktur: Das glatte Zylinderrohr hat keine reservierte Montagefläche und erfordert zur Befestigung zweiseitige Stützhalterungen. Der Schiebetisch ist nicht mit einer integrierten Führungsstruktur ausgestattet. Daher sind externe Linearführungen oder Führungsstangen zwingend erforderlich, um exzentrische Belastungen und Fehler bei der magnetischen Entkopplung zu verhindern.

• Standard-Gummipuffer und optionale Hochgeschwindigkeitsspezifikation: Eingebaute Dual-End-Gummipuffer absorbieren Betriebsstöße und reduzieren Laufgeräusche für einen stabilen konventionellen zyklischen Betrieb. Die optionale X160-Hochgeschwindigkeitsspezifikation unterstützt eine maximale Betriebsgeschwindigkeit von 1500 mm/s, um sich an hochfrequente, sich schnell bewegende Arbeitsbedingungen anzupassen.

• Bequeme Installation des Magnetschalters: Vorreservierte Schalternuten auf beiden Seiten des Zylinderkörpers sind mit Magnetschaltern der D-M9-Serie kompatibel und ermöglichen eine flexible und genaue Positionsrückmeldung in Echtzeit für die Hubpositionierung.

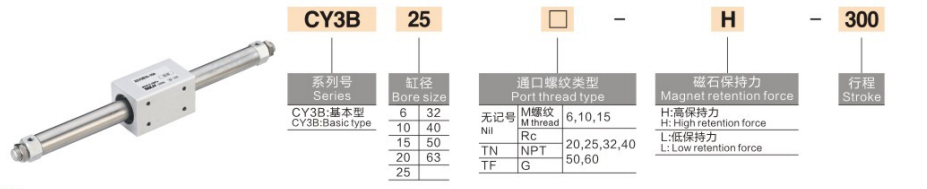

Vollständige Modellcodierungsregel

1.Modellbeispiele: CY3B20-500 | CY3B40-800-M9PL

2. Referenzbeispiele für Standardbestellungen

• CY3B20-500: 20 mm Bohrung, 500 mm Hub, Grundtyp ohne Magnetschalter

• CY3B40-800-M9PL: 40 mm Bohrung, 800 mm Hub, Grundtyp mit magnetischem Positionsschalter

Technische Kerndaten (20℃ Standardbedingung)

1 Grundlegende allgemeine Spezifikationen

• Betriebsmodus: Doppeltwirkende Magnetkupplung, berührungslose Übertragung

• Arbeitsflüssigkeit: Druckluft (ölfreier Betrieb Standard)

• Umgebungstemperatur: 5~60℃ (keine Gefrierumgebung)

• Arbeitsdruckbereich: 0,12~0,7 MPa; Prüfdruck: 1,0 MPa

• Betriebsgeschwindigkeit: 50~500 mm/s (Standard); max. 1500 mm/s (optionale X160-Hochgeschwindigkeitsspezifikation)

• Puffermodus: Standard-Gummipuffer mit zwei Enden

• Magnetische Haltekraft: 19,6~2450 N (steigt mit der Bohrungsgröße)

2 Tabelle der wichtigsten Leistungsparameter (@0,5 MPa)

Grundlegende Konfigurations- und Auswahlrichtlinien

1 Auswahl der Bohrungsgröße nach Last und Schub

• φ6~φ15 (Micro Light Duty): Geeignet für Lasten ≤2,5 kg, speziell für den präzisen Kurzhub-Transfer von Minikomponenten in elektronischen und medizinischen Geräten.

• φ20~φ32 (allgemeine leichte Beanspruchung): Passend für leichte Lasten von 4 bis 10 kg, ideal für herkömmliches Schieben und Ziehen mit langem Hub (≤ 1000 mm) in allgemeinen automatisierten Produktionslinien.

• φ40~φ63 (mittlere Belastung): Anwendbar für Szenarien mit mittlerer Last von 16 bis 40 kg, perfekt für die Handhabung schwerer Langhübe und den Hochfrequenz-Zyklusbetrieb in der Lebensmittel- und Verpackungsindustrie.

2 Auswahl des Hub- und Führungssystems

• Schlagbereich: Der Standardhub deckt 50–1000 mm ab; Erweiterter Ultra-Langhub bis zu 5000 mm für besondere Anforderungen im Langstreckenverkehr.

• Obligatorisches externes Leitdesign: Der Grundtyp CY3B verfügt über keine integrierte Führungsstruktur. Externe lineare Gleitschienen oder Führungsstangen müssen so ausgestattet sein, dass sie die Last tragen und eine magnetische Entkopplung durch exzentrische Kraftabweichung verhindern.

• Standard-Befestigungsmethode: Befestigung durch optionale zweiseitige Stützhalterungen mit aufgehängtem Zylinderkörper und ohne Kontaktreibung, wodurch ein stabiler Magnetkupplungsbetrieb gewährleistet wird.

3 Auswahl der Umgebung und funktionalen Konfiguration

• Priorität für saubere Umgebungen: Das leckagefreie und schadstofffreie Design passt sich den strengen staubfreien und sterilen Arbeitsbedingungen in der Lebensmittel-, Medizin- und Elektronik-Halbleiterindustrie an.

• Hochgeschwindigkeits-Upgrade der Arbeitsbedingungen: Wählen Sie die optionale X160-Hochgeschwindigkeitsspezifikation (max. 1500 mm/s), ausgestattet mit externen hydraulischen Puffern, um Stöße bei hoher Geschwindigkeit zu verhindern und einen stabilen Betrieb zu gewährleisten.

• Präzise Positionsrückmeldung: Ausgestattet mit Magnetschaltern der D-M9-Serie, um eine genaue Zweipunkt- oder Mehrpunkt-Hubpositionierung und Signalrückmeldung zu realisieren.

CY3B vs. CY3R | Vergleich der Modellunterschiede

Typische industrielle Anwendungsszenarien

• Materialtransfer im Reinraum: Die leckagefreie und staubfreie Magnetkupplungsstruktur ist ideal für den Materialtransport über große Entfernungen in staubfreien Werkstätten der Elektronik-, Halbleiter- und Medizintechnik, ohne saubere Umgebungen zu verunreinigen.

• Verpackungslinien für Lebensmittel und Getränke: Rostfreies Edelstahl-Zylinderrohr mit leicht zu reinigender Oberfläche, entspricht den hygienischen Produktionsstandards und eignet sich für die Langhubverdrängung leichter und mittelschwerer Werkstücke in Lebensmittelverarbeitungsanlagen.

• Fahren von Gerätetüren und -abdeckungen: Das Design ohne Stangenverlängerung spart Platz im Freien und eignet sich perfekt für den kompakten Langhub-Öffnungs- und Schließantrieb von automatischen Geräteschutztüren und Abschirmungsabdeckungen.

• Langhub-Präzisionspositionierungsplattform: Arbeitet mit externen hochpräzisen Führungsschienen zusammen, um eine stabile wiederholte Positionierungsgenauigkeit zu erreichen, geeignet für die präzise Positionierung über große Entfernungen von 1 bis 2 m und den zyklischen Transport von Montagelinien.

• Platzsparender Ersatz für Zugstangenzylinder: Löst das Platzbedarfsproblem herkömmlicher Zugstangenzylinder in Langhubszenarien (>500 mm) und reduziert den Gesamtinstallationsraum der Anlage um 50 % für ein kompaktes Anlagendesign.

Dreistufige Schnellauswahlanleitung

1. Bestätigung der Bohrungsgröße: Berechnen Sie die erforderliche Schubkraft basierend auf dem Lastgewicht mit einem Sicherheitsfaktor ≥2. Empfohlene Regeln: ≤2,5 kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Bestätigung der Hubspezifikation: Wählen Sie den Standardhub von 50–1000 mm für herkömmliche Anforderungen; Wählen Sie eine erweiterte Spezifikation für einen extrem langen Hub von bis zu 5000 mm.

3. Funktionale Konfigurationsanpassung: Vorrangige Auswahl für saubere, schadstofffreie Arbeitsbedingungen; Upgrade auf X160-Hochgeschwindigkeitsspezifikation + hydraulischer Puffer für schnellen Betrieb; Fügen Sie Magnetschalter der D-M9-Serie für die Positionserkennung in Echtzeit hinzu.

Zusammenfassung in einem Satz

     Der stangenlose Magnetkupplungszylinder der SOLH CY3-Serie ist ein verbesserter ölfreier CY1-Aktuator mit sauberer Qualität, der sich durch Leckagefreiheit, einen extrem langen Hub von 5000 mm, einen niedrigen Startdruck und zwei Montagearten auszeichnet und als optimale platzsparende lineare Antriebslösung mit langem Hub für saubere Automatisierungsgeräte mit leichter bis mittlerer Last dient.
