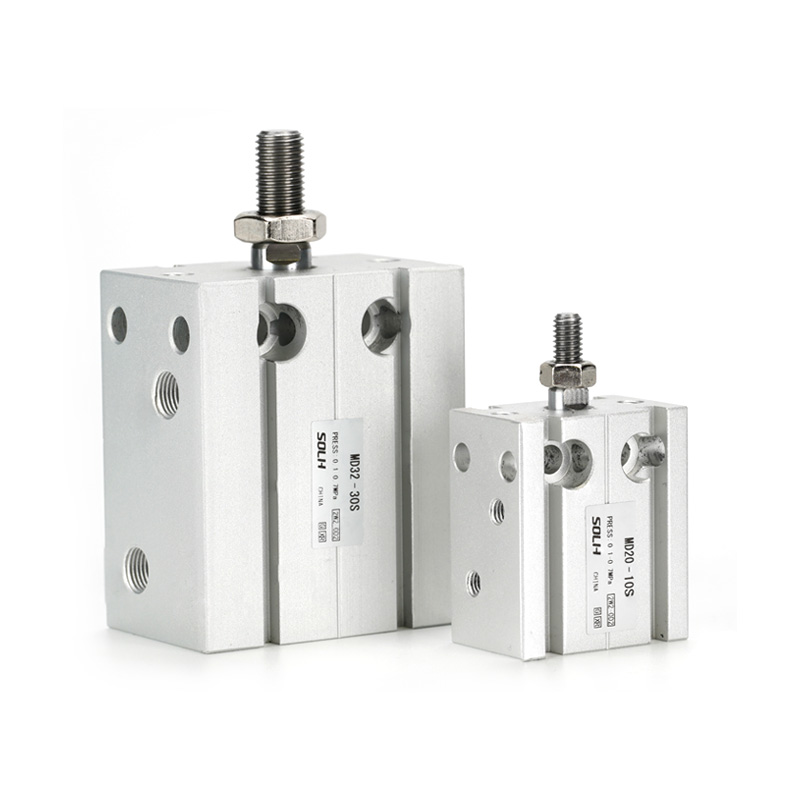

Der frei montierbare Multipositions-Kompaktzylinder SOLH MD ist mit Gewindebohrungen an sechs Seiten des Blockkörpers für eine halterungsfreie Installation in jedem Winkel ausgestattet. Er ist 30–50 % dünner als standardmäßige Rundzylinder und passt somit in schmale Geräteanordnungen mit hoher Dichte. Fünf Untermodelle decken alle Arbeitsmodi ab: MD mit Standard-Einzelstange und doppelter Wirkung, MSD mit Einfachwirkung mit Einzelstange (Feder ausfahrend) / MTD (Feder einfahrend), Anti-Torsions-Doppelstangen-MDD und hubverstellbarer Doppelstangen-MDJ. Die Bohrungsgrößen reichen von 6 bis 32 mm mit Standardhüben von 5 bis 60 mm. Jede Einheit verfügt über einen integrierten vorderen Gummipuffer und zwei seitliche Schlitze für Magnetsensoren. Suffix-S steht für integrierten Permanentmagneten, der mit CMSH/DMSH-Reedschaltern kompatibel ist. Die Kolbenstange verfügt über eine integrierte selbstschmierende Buchse für einen ölfreien, reibungslosen Betrieb. Doppelstangenvarianten eliminieren die seitliche Auslenkung durch versetzte Lasten, während MDJ über eine hintere Einstellschraube für eine flexible Feinabstimmung des Hubs verfügt. Weit verbreitet zum leichten Spannen, Auswerfen, Crimpen und präzisen Positionieren von Miniaturvorrichtungen in 3C-, Halbleiter- und allgemeinen kleinen Automatisierungsmaschinen.

Der hochsteife geführte dünne Zylinder SOLH CQM ist mit SMC CQM/CDQM austauschbar. Aufbauend auf der dünnen CQ2-Zylinderstruktur mit integrierten parallelen Doppelführungsstangen behält es die gleiche Körperlänge wie CQ2 bei und macht externe Führungen überflüssig. Sein seitlicher Belastungswiderstand ist 2 bis 4 Mal höher als bei Standard-CQ2-Zylindern, mit einer Kolbenstangenrotationstoleranz von ≤ ± 0,2°. Zu den Varianten gehören das nichtmagnetische CQM, das mit Magneten ausgestattete CDQM und das CQM-XB24-Modell mit langer Lebensdauer. Ausgestattet mit Gummipuffern an beiden Enden und unterstützt den ölfreien Betrieb. Bohrungsgrößen φ12~100 mm, Montageabmessungen kompatibel mit CQ2/CQS. Ideal für kurzhubiges, präzises Drücken und Spannen von Vorrichtungen mit versetzter Last in der Automatisierung der Elektronikmontage.

Der ultrakompakte, hochpräzise pneumatische Schiebetisch SOLH MXJ ist mit der MXJ-Serie von SMC austauschbar. Ausgestattet mit einer integrierten Kugellinearführung aus Edelstahl erreicht es eine Parallelitätsgenauigkeit von 0,005 mm und eine Wiederholgenauigkeit von ±0,01 mm. Das ultradünne, leichte Gehäuse unterstützt die dreiseitige Montage oben, unten und seitlich und ist 30–50 % kleiner als MXQ-Schiebetische. Bohrungsgrößen φ4,5–16 mm, ausgestattet mit zweiseitigen Gummipuffern und optionalen Metallbegrenzern für einen einstellbaren Hub von 0–5 mm. Das symmetrische Design ermöglicht den Links-Rechts-Austausch von Rohrleitungen und Sensoren und eignet sich für ölfreie, saubere Umgebungen. Geeignet für stabile Hochfrequenz-Kurzhubbewegungen, weit verbreitet für lineare Bewegungen im Mikrometerbereich bei 3C-Mikrohandhabung, optischer Inspektion, Miniaturmontage und kompakter medizinischer Automatisierungsausrüstung.

Der hochpräzise pneumatische Schiebetisch SOLH MXP ist mit der MXP-Serie von SMC austauschbar. Es verfügt über ein integriertes Gehäuse aus martensitischem Edelstahl und eine eingebaute Kugellinearführung, wodurch eine Verfahrparallelität von 0,004 mm, ein Rotationsfehler von bis zu ±0,03° und eine Wiederholgenauigkeit von ±0,01 mm erreicht werden. Das ultraschmale, kompakte Gehäuse ist 10 bis 20 % schlanker als MXJ-Modelle und unterstützt die dreiseitige Montage sowie umschaltbare axiale/laterale Leitungen. Bohrungsgrößen φ6~16 mm, ausgestattet mit Standard-Gummipuffern, optionalen Metallbegrenzern und hydraulischen Puffern für φ8 und höher. Es unterstützt eine ölfreie, saubere Umgebung und eine stabile Hochfrequenz-Hin- und Herbewegung. Ideal für Automatisierungsstationen auf engstem Raum, die höchste Bewegungspräzision erfordern, wie z. B. optische Inspektion, Chip-Bonding, Mikrokomponentenmontage und hochwertige medizinische Geräte.

Der schmale, kompakte pneumatische Schiebetisch SOLH MXH ist mit der MXH-Serie von SMC austauschbar. Angetrieben durch Doppelkolben und ausgestattet mit einer umlaufenden Kugelführungsschiene verfügt es über ein ultraschmales Gehäuse, das für eine dichte Anordnung nebeneinander geeignet ist. Er zeichnet sich durch eine hervorragende Versatz- und Torsionsfestigkeit mit einem zulässigen Drehmoment aus, das etwa dem Sechsfachen herkömmlicher MXU-Schlitten entspricht, einer Wiederholpositionierungsgenauigkeit von ±0,02 mm und einem maximalen Standardhub von bis zu 60 mm. Es unterstützt die Montage in 4 Richtungen und die Verrohrung an 3 Seiten, verfügt über einen eingebauten Magneten, der mit verschiedenen Magnetschaltern kompatibel ist, Gummipuffer an zwei Enden und ermöglicht einen kontinuierlichen ölfreien Betrieb. Bohrungsgrößen φ6~20mm, weit verbreitet für mittelpräzise Langhub-Hochfrequenzübertragung von 3C-Komponenten und kleinen Kunststoffteilen unter freitragender oder einseitiger Belastung in Automatisierungsgeräten mit begrenztem Platzangebot.

Der hochsteife integrierte pneumatische Schiebetisch SOLH MXS ist vollständig mit der MXS-Serie von SMC austauschbar. Er verfügt über einen Doppelkolbenantrieb und vorgespannte Kreuzrollenführungsschienen für eine spielfreie Bewegung und liefert die doppelte Schubkraft von Einzelzylinderschlitten mit derselben Bohrung und eine wiederholbare Positionierungsgenauigkeit von bis zu ±0,01 mm. Die ultradünne integrierte Struktur spart 30–50 % Bauraum im Vergleich zu geteilten Zylindern plus externen Führungssätzen. Eine dreiseitige Montage mit Positionierungsstiftlöchern (unten, seitlich und axial) wird unterstützt. Bohrungsgrößen φ6~25mm mit Standardhüben 10~150mm, optionale Hubeinsteller 0~5mm. Der eingebaute Magnet passt auf Magnetschalter und ermöglicht einen ölfreien Betrieb. Wird häufig für hochsteife, hochpräzise lineare Übertragungen in Halbleiter-, 3C-Präzisionsmontage- und Ausrichtungsstationen für optische Komponenten verwendet.

Der wirtschaftliche pneumatische Schiebetisch SOLH MXQ ist mit der MXQ-Serie von SMC austauschbar. Es verfügt über einen Doppelkolbenantrieb und eine nicht vorgespannte Kugelumlaufführungsschiene, die als ultradünne, leichte integrierte Einheit mit geringerer Höhe und geringerem Gewicht als MXS gebaut ist und eine Wiederholpositionierungsgenauigkeit von ±0,02 mm erreicht. Eine dreiseitige Montage mit Positionierungsstiftlöchern (unten, seitlich und axial) ist möglich. Bohrungsgrößen φ6~25mm, Standardhübe 10~150mm, optionale Hubeinsteller 0~5mm. Der eingebaute Magnet passt auf Magnetschalter und unterstützt den ölfreien Betrieb. Als kostengünstiger Basis-Linearaktuator eignet er sich für budgetsensible Projekte und wird häufig für die Hochfrequenzübertragung von kleinen Elektronik- und Kunststoffteilen mit geringer Last sowie für automatisierte Montagelinien mit Standardgenauigkeit eingesetzt.

Der ultradünne, hochsteife pneumatische Schiebetisch SOLH Richge MXF ist mit der MXF-Serie von SMC austauschbar. Der Zylinder und die Kreuzrollenführung sind parallel angeordnet, wobei die Gehäusehöhe im Vergleich zu gleichwertigen MXS-Modellen um 40 % reduziert ist, ideal für Automatisierungsgeräte mit begrenztem vertikalen Spielraum. Es unterstützt die Doppelmontage oben und unten mit Positionierungsstiftlöchern, einer wiederholbaren Positionierungsgenauigkeit von ±0,02 mm, Bohrungsgrößen φ8~20 mm und einem maximalen Standardhub von 100 mm. Standardmäßig mit doppelseitigen Polyurethanpuffern, optionalen X10/X11-Hubeinstellern und hydraulischen Puffern ausgestattet. Der eingebaute Magnet funktioniert mit Magnetschaltern und ermöglicht einen ölfreien Langzeitbetrieb. Wird häufig für Langhubübertragungen mittlerer Last verwendet, z. B. für die Handhabung von 3C-Modulen, für Präzisionspressen und für den Stationswechsel.

Der mechanisch verbundene stangenlose Basiszylinder SOLH MY1B ermöglicht eine vollständige Austauschbarkeit mit entsprechenden SMC-Modellen. Ausgestattet mit einem inneren Dichtungsband und einem äußeren staubdichten Band entfällt die äußere Kolbenstange, deren Gesamteinbaulänge nahe am effektiven Hub liegt und im Vergleich zu Spurstangenzylindern mehr als 50 % Bauraum spart. Die Bohrungsgrößen reichen von φ10 bis 100 mm mit einem maximalen Hub von bis zu 5000 mm. Der Schiebetisch ist starr und äußerst biegesteif mit dem Kolben verbunden, was eine direkte Lastaufnahme ohne Hilfsführungen bei leichten Lasten ermöglicht. Eine Verrohrung in vier Richtungen (vorne, hinten, seitlich, unten) ist möglich; Modelle mit einem Durchmesser von 25 bis 40 ermöglichen eine Gewichtsreduzierung von 17 %. Standardmäßig sind eingebaute, einstellbare Luftkissen mit optionalen externen hydraulischen Puffern und Hubeinstellern mit zwei Enden ausgestattet. Vorreservierte Nuten passen auf Magnetschalter der D-M9-Serie und der ölfreie Betrieb wird für saubere Werkstätten unterstützt. Nach Tragfähigkeit klassifiziert: φ10~20 für leichte Beanspruchung, φ25~40 für mittlere bis leichte Beanspruchung, φ50~63 für mittlere Beanspruchung, φ80~100 für schwere Beanspruchung. Weit verbreitet in der Materialförderung über große Entfernungen, bei der automatischen Türbetätigung, beim Verschieben schwerer Werkstücke bei der Bearbeitung und beim Langhub-Positionierungsschieben auf nicht standardmäßigen Automatisierungslinien als wirtschaftliche universelle lineare Antriebslösung.
