Serie pneumatischer Komponenten

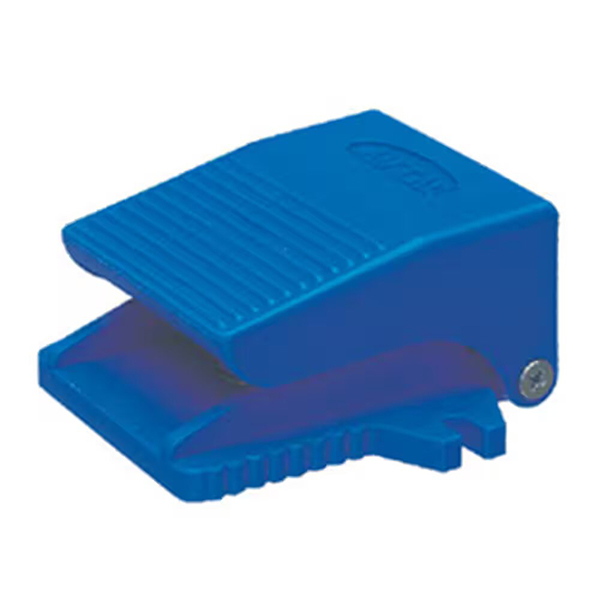

SOLH 3F pneumatische Fußpedalventile, bestehend aus hochbelastbaren 3F-Aluminiumdruckguss- und leichten 3FM-Kunststoffversionen für den direkten Ersatz von AirTAC-Gegenstücken. Unterstützt durch selbstentwickelte Präzisionssiegeltechnik und automatisierte Massenproduktion werden bei großen jährlichen Lieferungen ausreichende Lagerbestände vorgehalten. Ausgestattet mit Selbstrückstell- und Verriegelungsmodi und Schutzart IP54 dienen sie der Vorrichtungsklemmung, einfachwirkenden Zylindern und der Vakuumbrechung, werden stabil an Bearbeitungs- und Automatisierungskunden geliefert und sind verschleißfest für den hochfrequenten Werkstattbetrieb unter schmiermittelfreier Druckluft.

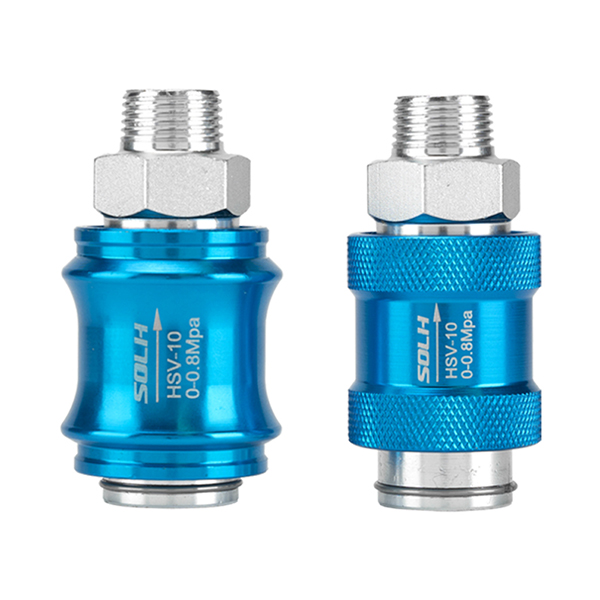

Die 3/2-Wege-Handschieber-Pneumatikventile der SOLH HSV-Serie verfügen über eine integrierte Push-Pull-Inline-Hülsenstruktur, die vollständig mit den Maßangaben der gängigen AirTAC HSV-Serie übereinstimmt und mit gleichwertigen inländischen Pendants austauschbar ist. Dieses Ventil ist ohne Rückstellfedern konstruiert und mit einer mechanischen selbsthemmenden Positionierung ausgestattet. Es schaltet den Luftstrom durch axiales Drücken und Ziehen um: Durch Vorwärtsschieben der Hülse werden der P-Einlassanschluss und der A-Arbeitsanschluss für die normale Luftversorgung verbunden. Durch Zurückziehen wird der Lufteinlass getrennt und Anschluss A automatisch mit dem eingebauten Auslassanschluss R verbunden, um den Restdruck in den hinteren Rohrleitungen und Stellgliedern schnell abzulassen. Es dient als dedizierter Sicherheitsabschaltschalter für pneumatische Abzweigleitungen und als wichtiges Druckentlastungsventil für Wartungsarbeiten an Geräten. Es sind drei Standardanschlüsse konfiguriert: P für den Haupt-Drucklufteinlass, A für den Ausgang zu nachgeschalteten Pneumatikkomponenten und ein eingebetteter integrierter R-Auslassanschluss, der im Ventilgehäuse verborgen ist. Es wird eine Fülle von Spezifikationen geliefert, die die Gewindegrößen G1/8 bis G1 abdecken, gepaart mit drei Gewindelayout-Optionen (SF-Einzel-Innen- und Einzel-Außengewinde, SS-Doppel-Außengewinde, FF-Doppel-Innengewinde); PT-Kegelgewinde, G-Parallelgewinde und NPT-Gewinde sind wählbar, um den globalen Rohrleitungsstandards zu entsprechen. Das Ventil besteht aus Ventilkörpern aus hartanodisierter Aluminiumlegierung, rostfreien Spulen aus rostfreiem Stahl und leistungsstarken Dichtungsringen aus NBR-Nitrilkautschuk. Es unterstützt einen schmierungsfreien Betrieb unter gefilterter Druckluft mit einem Nennbetriebsdruck von 0 bis 1,0 MPa und hält einem Prüfdruck von bis zu 1,5 MPa stand. Die Push-Pull-Betriebskraft wird für einen reibungslosen Betrieb auf 18 bis 25 N geregelt, und die mechanische Verriegelungsstruktur hält die eingestellte Position fest, ohne dass es zu Abweichungen oder Luftlecks durch versehentliches Berühren kommt. Im Gegensatz zu den 4HV-Drehhandventilen, die zum Vorwärts-/Rückwärtsschalten von doppeltwirkenden Zylindern verwendet werden, ist die HSV-Serie ausschließlich für das Ein-/Ausschalten von Rohrleitungen und die Druckentlastung konzipiert. Es kann ohne zusätzliche Montagesockel direkt in Reihe in Luftleitungen installiert werden, um Installationsraum zu sparen. Es wird häufig zum Isolieren der Luftversorgung vor der Geräteüberholung, zur Sicherheitsabschaltung des Hauptluftkreises von Automatisierungswerkzeugen, zum Umschalten von Vakuumleitungen und zur unabhängigen Luftquellensteuerung des Nebenstromkreises eingesetzt. Es eliminiert wirksam versteckte Gefahren, die durch Restdruck während der Wartung entstehen, und gewährleistet die Betriebssicherheit vor Ort.

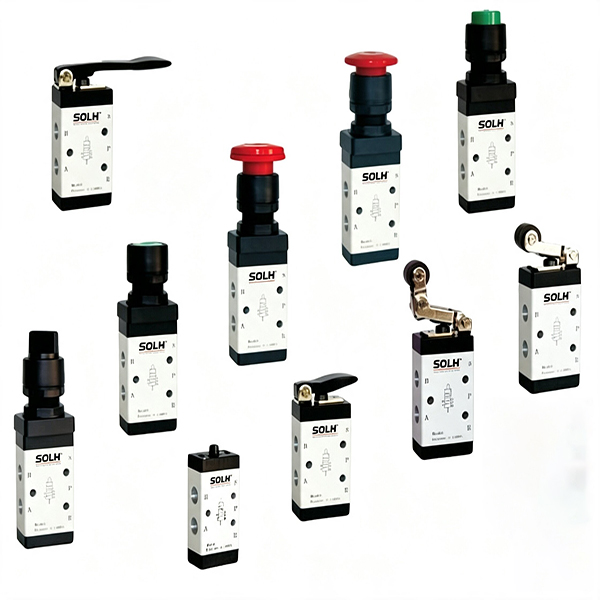

Die mechanischen 5/2-Wege-Wegeventile der Serie SOLH M5 mit Federrückstellung verfügen über einheitliche M5×0,8-Feingewindeschnittstellen in der gesamten Produktpalette. Diese spulenlosen Pneumatikventile schalten Luftkanäle ausschließlich durch äußere mechanische Betätigungskraft und werden durch eingebaute Federn automatisch zurückgesetzt, sobald die äußere Kraft entfernt wird. Sie dienen als zentrale pneumatische Signalauslösekomponenten im Miniaturformat und werden häufig für die Positionierung der Hubbegrenzung von Zylindern, die Übertragung von Positionsrückmeldungssignalen und die lokale manuelle pneumatische Schaltung an automatisierten Geräten eingesetzt. Die komplette Serie deckt zwei Hauptkategorien ab: mechanisch betätigte Typen (Kolben, Rollenhebel, unidirektionale Rolle) und manuell betätigte Typen (Druckknopf, Kipphebel, Pilz-Notfallknopf, Drehverriegelungsknopf), vollständig maßlich austauschbar mit gängigen mechanischen Ventilen der AirTAC M5-Serie für den direkten Austausch. Die Standardanordnung mit fünf Anschlüssen besteht aus dem P-Hauptluftzufuhreinlass, A/B-Arbeitsanschlüssen, die mit doppeltwirkenden Miniaturzylindern verbunden sind, und zwei separaten seitlichen Auslassanschlüssen R1/R2, die für die Installation von Miniaturschalldämpfern reserviert sind, um Abgasgeräusche zu reduzieren und das Eindringen von Staub von außen zu blockieren. Es wird eine ausgewogene Gleitspulenstruktur verwendet, die immun gegen Störungen durch den Luftzufuhr-Gegendruck ist. Es ist nur eine leichte äußere Kraft erforderlich, um eine stabile Ventilumschaltung mit äußerst empfindlicher Reaktion durchzuführen. Mehrere Betätigungsköpfe sind optional, um unterschiedlichen Arbeitsbedingungen gerecht zu werden: gerader M5B-Kolben für starre Kontaktpositionierungserkennung, M5R-Universalrollenhebel, der durch Nocken und Leitbleche ausgelöst wird, unidirektionale M5L-Rolle zur Vermeidung von Fehlbedienungen in einer Richtung und verschiedene manuelle Tasten- und Kipphebelausführungen für die manuelle Jog-Steuerung und Notabschaltung vor Ort. Die Ventile bestehen aus hart eloxierten Aluminiumventilkörpern und verschleißfesten NBR-Nitrilkautschukdichtungen und unterstützen einen schmierungsfreien Betrieb mit gefilterter Druckluft innerhalb von 0,05 bis 0,8 MPa und verfügen über eine Lebensdauer von mehr als 10 Millionen Schaltzyklen. Für die zentrale Luftzufuhr und modulare integrierte Installation sind kundenspezifische Mehrstationen-Verteilerbasen (M5M-Serie) zusammen mit passenden Adaptern, Mikroschalldämpfern und Schnellanschlüssen erhältlich. Im Gegensatz zu 3/2-Wege-S3-Pilotventilen kann diese M5-Serie mit 5 Anschlüssen kleine doppeltwirkende Zylinder direkt ansteuern oder Pilotsignale zur Betätigung von Hauptmagnetventilen ausgeben. Zu den typischen Szenarien gehören die Erkennung der montierten Vorrichtung, die automatische Umkehrung des Zylinderwegs, die manuelle Fehlerbehebung vor Ort und die Auslösung von pneumatischen Logiksignalen für kleine Automatisierungen.

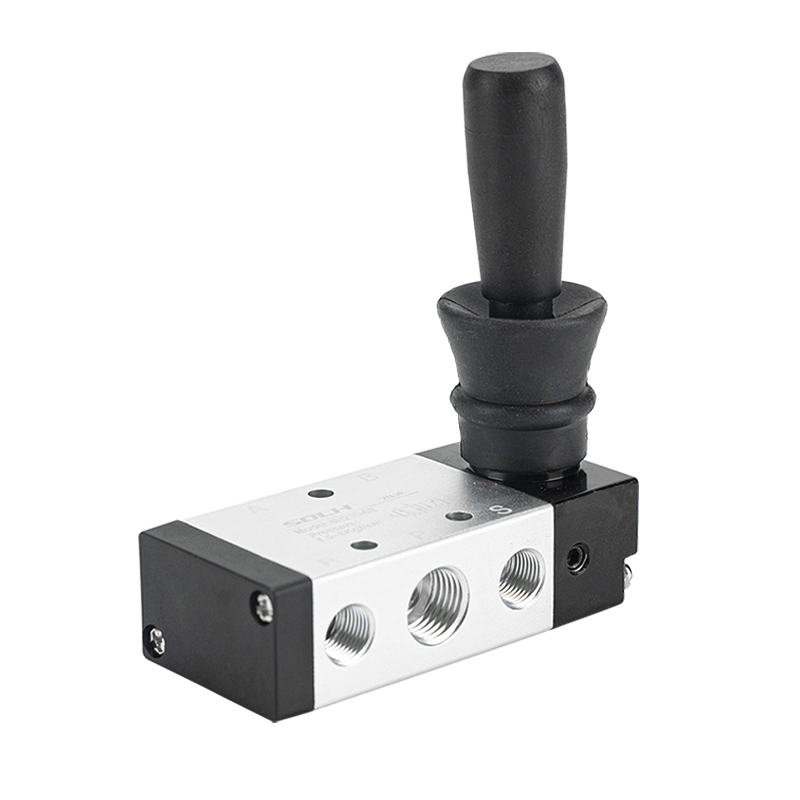

Handhebel-Wegeventile der Serie SOLH 4H wurden gemäß den gängigen Industriestandards entwickelt und decken Konfigurationen mit 5/2- und 5/3-Positionen ab. Diese manuellen Spulenventile werden ausschließlich durch manuelle Hebelbetätigung ohne elektromagnetische Spulen oder pneumatische Pilotsignale betrieben und werden häufig für die Inbetriebnahme von Geräten vor Ort, die Sicherheitsnotabschaltung und die Tippsteuerung von doppeltwirkenden Zylindern eingesetzt. Konstruiert mit Gehäusen aus hochfester Aluminiumlegierung und Präzisionsspulenbaugruppen, sind zwei Positionierungsstrukturen optional: automatische Federrückstellung und mechanische Stahlkugelverriegelung. Entscheidend ist, dass die Montageabmessungen vollständig mit 4-V-Magnetventilen und 4-A-Luftventilen übereinstimmen und einen direkten Austausch und flexiblen Wechsel zwischen elektrischen, pneumatischen und manuellen Steuermodi in Standard-Pneumatiksystemen ermöglichen. Die Anordnung mit fünf Anschlüssen entspricht internationalen allgemeinen Spezifikationen: P dient als Haupteinlass für die Druckluftversorgung; Die Anschlüsse A und B sind mit zwei Hohlräumen doppeltwirkender Zylinder verbunden, um die Aus- und Einfahrbewegungen zu steuern. R und S sind Auslassöffnungen, die mit Standardschalldämpfern kompatibel sind, um das Abgasgeräusch zu reduzieren. Bei Modellen mit 5/2-Positionen federn die Varianten mit Federrückstellung automatisch zurück, sobald der Hebel losgelassen wird, um einen narrensicheren Schutz vor unbeabsichtigten Dauerbetätigungen zu bieten; Selbsthemmende Versionen sichern die Spulenposition über die Positionierung der Stahlkugel und bleiben bis zum manuellen Umschalten verriegelt, ideal für dauerhafte feste Arbeitszustände. Alle 5/3-Positionen-Einheiten verfügen über eine duale stabile Kugelpositionierung mit drei konfigurierbaren Neutralmodi. Closed Center (Typ C) dichtet alle Anschlüsse ab, um Zylinder zu verriegeln und verhindert das Herunterfallen vertikal montierter Aktuatoren; Der mittlere Auslass (Typ C) entlüftet die A/B-Anschlüsse zur Druckentlastung, sodass der Zylinder während der manuellen Prüfung frei schweben kann; Das Druckzentrum (Typ P) versorgt beide Arbeitsanschlüsse mit Druckluft für synchrones Spannen und Kraftausgleichsregelung. Die Ventile werden unter schmierungsfreien Bedingungen mit gefilterter Druckluft mit einem Druckbereich von 0,15 bis 0,8 MPa betrieben und arbeiten konstant bei -20 °C bis +70 °C. Die verfügbaren Spezifikationen reichen von 4H200 bis 4H400 mit mehreren Gewindeoptionen. Da die Ventile keine elektrischen Komponenten enthalten, zeichnen sie sich durch eine inhärente Explosionsbeständigkeit ohne Funken aus und eignen sich gut für brennbare, staubige und risikoreiche Produktionsstandorte. Sie unterstützen die Schalttafelmontage und Sockelinstallation und werden häufig für die manuelle Inbetriebnahme von Produktionslinien, die Notabschaltung des pneumatischen Schaltkreises, Sicherheitsverriegelungsschleifen und den nachträglichen Austausch automatischer Steuerventile eingesetzt.

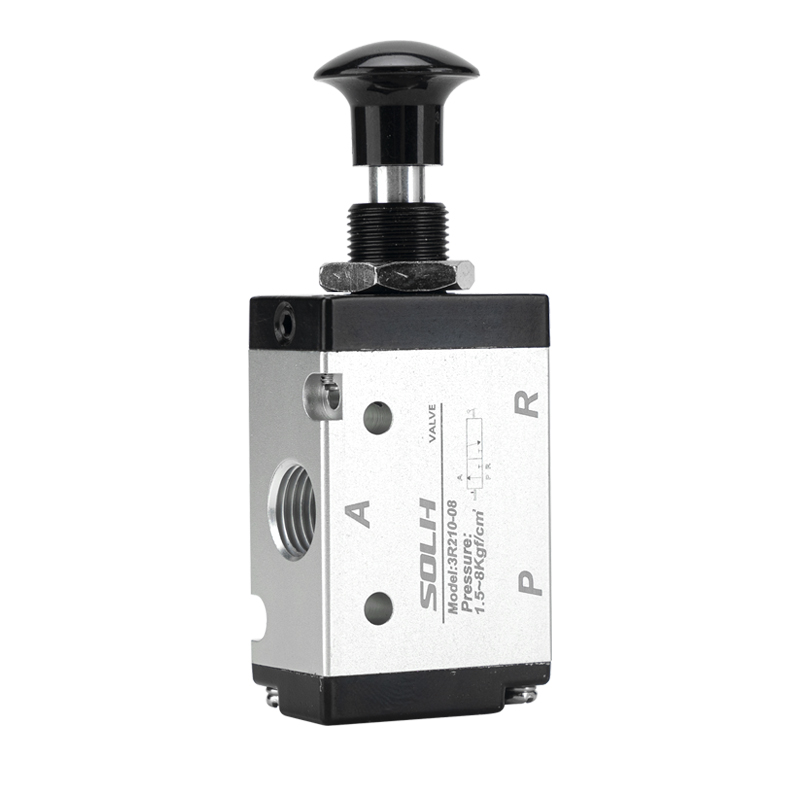

Die 3/2-Wege-Wegeventile der Serie SOLH 3L mit Handzug entsprechen den branchenüblichen Spezifikationen und verfügen über eine standardmäßig geschlossene (NC) Struktur mit automatischer Federrückstellung. Dieses manuelle Pneumatikventil wird über eine einfache axiale Push-Pull-Griffbewegung betrieben und benötigt keine elektrischen Teile oder pneumatischen Antriebssignale, was es zu einer eigensicheren manuellen Schaltkomponente für pneumatische Schaltkreise macht. Es wird häufig für die Betätigung einfach wirkender Zylinder, das Ein-Aus-Schalten von Kreisen, die Inbetriebnahme im Tippbetrieb und Sicherheitsverriegelungssysteme eingesetzt und eignet sich besonders für die Fehlerbeseitigung vor Ort, Notabschaltungen und explosionsgefährdete Arbeitsumgebungen. Die Anordnung mit drei Anschlüssen entspricht universellen Industriestandards: P für Hauptdrucklufteinlass, A für Arbeitsausgangsanschluss zum Anschluss einfachwirkender Zylinder und R für Auslassanschluss, der mit Standardschalldämpfern kompatibel ist, um Abgasgeräusche zu reduzieren. Im normalen Freigabezustand drückt die eingebaute Rückholfeder auf die Präzisionsspule, um den P-Einlass abzudichten. Anschluss A ist zur Druckentlastung mit R verbunden, um den geschlossenen sicheren Zustand aufrechtzuerhalten. Durch manuelles Ziehen des Griffs wird die Spule verschoben, um die P- und A-Anschlüsse für die Luftzufuhr zum Antrieb der Zylinderbewegung zu verbinden. Nach dem Loslassen stellt die Feder das Ventil sofort zurück, wodurch die Luftzufuhr unterbrochen und der Restdruck abgelassen wird, um einen unbeabsichtigten Dauerbetrieb zu verhindern. Das Ventil besteht aus robusten Gehäusen aus Aluminiumlegierung und reibungsarmen Präzisionsspulen und unterstützt einen schmierungsfreien Betrieb mit stabiler Dichtleistung. Vier Größenklassen, vom kompakten 3L100 bis zum robusten 3L400-Abdeckungsgewinde mit den Spezifikationen M5, G1/8, G1/4, G3/8 und G1/2; Zur Erfüllung globaler Installationsanforderungen stehen PT-, NPT- und G-Gewindeoptionen zur Verfügung. Das Ventil unterstützt die Schalttafel- und Sockelmontage und verfügt über identische Einbaumaße wie die luftbetriebenen 3A-Ventile für einen nahtlosen Wechsel zwischen manuellen und pneumatischen Steuermodi. Ohne elektrische Komponenten liefert es einen funkenfreien Betrieb, der für Werkstätten mit entzündlichen, staubigen und feuchten Umgebungen geeignet ist und üblicherweise für manuelles Spannen, Auswurfzylindersteuerung, Sicherheitsverriegelung für die Gerätewartung und kombinierte manuell-pneumatische Logiksteuerungssysteme gepaart mit 3A-Pilotventilen verwendet wird.

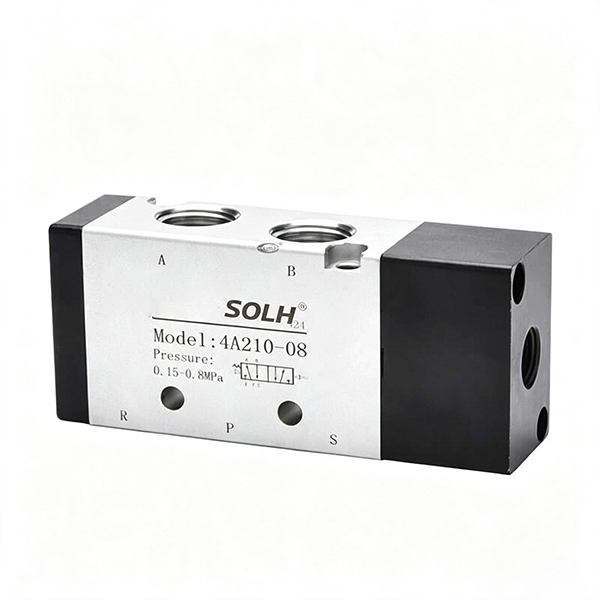

Die luftbetriebenen 5/2-Wege- und 5/3-Wege-Wegeventile der Serie SOLH 4A sind das vollständig pneumatische Gegenstück zur klassischen elektromagnetischen 4V-Magnetventilserie. Dieses Ventil wird vollständig durch externe pneumatische Steuersignale ohne Spulen oder elektrische Teile im Inneren angetrieben, erreicht inhärente Explosionssicherheit und dient als zentrale Steuereinheit für nichtelektrische Pneumatikkreise, explosionsgefährdete Bereiche und Sicherheitsverriegelungssysteme. Es verfügt über eine hochpräzise Spulenkonfiguration und robuste Gehäuse aus Aluminiumlegierung und weist die gleichen Einbaumaße und Durchflusseigenschaften wie die 4V-Serie auf, sodass ein nahtloser direkter Austausch und ein Upgrade zwischen elektrisch betriebenen und vollständig pneumatischen Steuerungssystemen möglich ist. Die Standardanordnung mit fünf Anschlüssen folgt branchenüblichen Spezifikationen: P für den Hauptluftzufuhreinlass, A und B als Arbeitsanschlüsse, die mit zwei Kammern doppeltwirkender Zylinder zur Regulierung des Aus- und Einfahrens verbunden sind, R und S als Auslassanschlüsse, die mit Standardschalldämpfern kompatibel sind, um Betriebsgeräusche zu reduzieren. Die 5/2-Wege-Reihe bietet Optionen für einfache pneumatische Steuerung und doppelte pneumatische Steuerung. Einzelluftgesteuerte Modelle schalten sich bei Empfang von Steuerluftsignalen um und werden durch eingebaute Federn automatisch zurückgesetzt, sobald der Steuerdruck verschwindet, um einen ausfallsicheren Schutz zu bieten. Doppelte luftgesteuerte Varianten verfügen über keine Rückholfedern und verriegeln die aktuelle Steuerkolbenposition dauerhaft, nachdem die Steuerluft unterbrochen wird, was eine langfristige Positionierung und Druckhaltung ohne anhaltende Steuerluftzufuhr unterstützt. 5/3-Wege-Versionen sind ausschließlich doppelt luftbetrieben und verfügen über drei wählbare neutrale Konfigurationen: geschlossene Mitte (Typ C) dichtet alle Anschlüsse ab, um Zylinder zu verriegeln und ein vertikales Herunterfallen zu verhindern; Die Abluftzentrale (Typ E) entlüftet die A/B-Anschlüsse zur Druckentlastung und manuellen Inbetriebnahme in die Atmosphäre. Das Druckzentrum (Typ P) versorgt beide Arbeitsanschlüsse mit Druckluft für synchrones Spannen und Einstellen des Kraftausgleichs. Die gesamte Serie ist für gefilterte Druckluft mit einem Arbeitsdruck von 0,15 bis 0,8 MPa geeignet, unterstützt einen schmierungsfreien Betrieb und arbeitet zuverlässig von -20 °C bis +70 °C. Es wird häufig in Chemiefabriken, Lackierwerkstätten, im Bergbau und anderen explosionsgefährdeten Umgebungen eingesetzt und arbeitet mit mechanischen Ventilen, handbetätigten Ventilen und Luftpilotventilen zusammen, um vollständige pneumatische Logiksteuerungssysteme für doppeltwirkende Zylinder zu bauen.

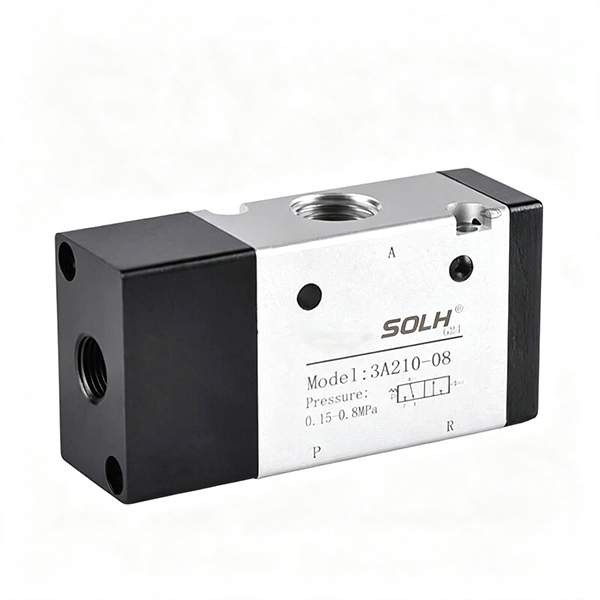

Die extern luftbetätigten 3/2-Wege-Wegeventile der Serie SOLH 3A werden gemäß den gängigen Industriestandards hergestellt. Diese Serie wird vollständig über einen pneumatischen Signaleingang ohne elektromagnetische Spulen angetrieben und ist für die Steuerung des Ausfahrens, Einfahrens und der Druckhaltung von einfachwirkenden Pneumatikzylindern konzipiert. Es dient als kritisches Sicherheitssteuerelement für vollständig elektrisch betriebene Pneumatikkreise, gefährliche explosionsfähige Atmosphären und ausfallsichere Industriemaschinen. Die standardmäßige Anordnung mit drei Anschlüssen folgt universellen Industriedefinitionen: P für Hauptdruckluftversorgungseinlass, A für Arbeitsauslass, der direkt mit einfachwirkenden Zylindern verbunden ist, und R für Auslassanschluss für Druckentlastung und schnelle Federrückstellung. Es stehen zwei Steuerungskonfigurationen zur Verfügung. Modelle mit einfacher pneumatischer Steuerung (3A×10) schalten bei Empfang externer Luftsignale und werden über eingebaute Federn automatisch zurückgesetzt, sobald das Steuerluftsignal entfernt wird, um eine ausfallsichere Rückstellleistung zu gewährleisten. Die Varianten mit doppelter pneumatischer Steuerung (3A×20) verfügen über eine Verriegelungsspulenstruktur, die die Ventilposition dauerhaft verriegelt, auch wenn die Steuerluft abgeschaltet wird, um eine langfristige Klemmung und Positionierung aufrechtzuerhalten. Die Ventile bestehen aus hochfesten Ventilkörpern aus Aluminiumlegierung und präzisionsgefertigten Spulen und unterstützen einen ölfreien Betrieb unter gefilterter Druckluft mit einer Filtergenauigkeit von über 40 μm im Arbeitsdruckbereich von 0,15 bis 0,8 MPa. Vierdimensionale Spezifikationen von Miniatur-3A100 bis hin zu Hochleistungs-3A400-Abdeckungen mit hohem Durchfluss, M5- bis G1/2-Gewindeanschlüssen und NPT-Gewinden sind für Projekte in Übersee optional. Ohne interne elektrische Teile verfügt das Ventil über eine explosionsgeschützte Leistung und eignet sich perfekt für brennbare, staubige und feuchte Arbeitsumgebungen. Es unterstützt die zufällige Mehrwinkelinstallation und den Verteileraufbau für modulare Ventilbänke, die häufig in Werkstückspannmechanismen, pneumatischen Sicherheitsverriegelungssystemen und Langzeitpositionierungsstationen eingesetzt werden.
