Winkelzylinder der ACK-Serie | 90°/180° Drehung und Abwärtsklemmung 2-in-1-Zylinder

Marke: SOLH von Richge Technology

Produktübersicht und grundlegende Strukturmerkmale

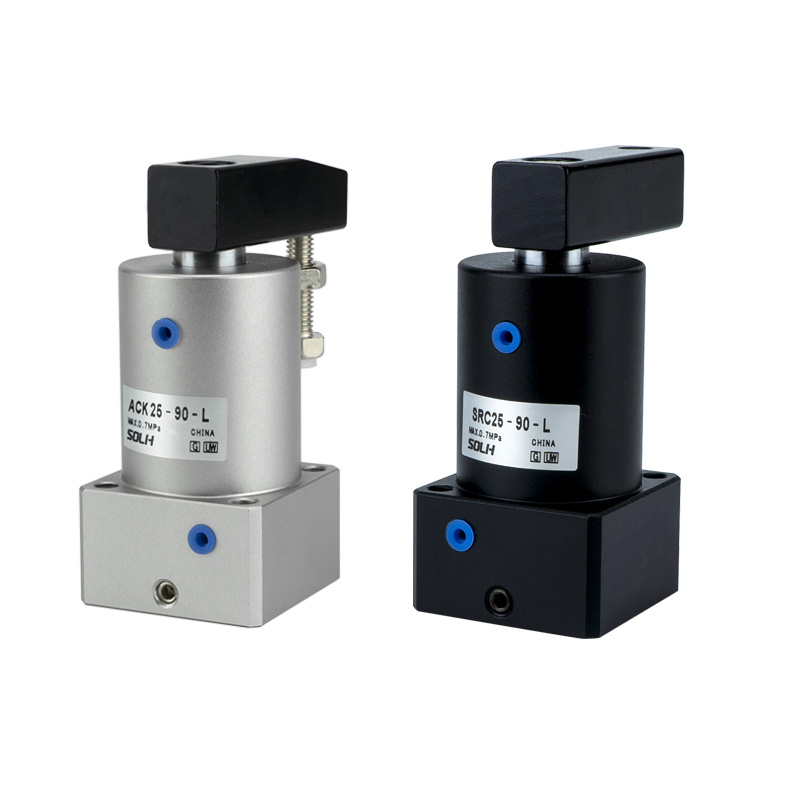

     Die SOLH ACK-Serie ist ein leistungsstarker 2-in-1-Winkelzylinder mit integrierter 90°/180°-Drehung und linearer Abwärtsspannbewegung. Es deckt Bohrungsgrößen von φ25 mm bis φ63 mm ab und verfügt über eine professionelle Struktur mit drei Führungsnuten für hohe Präzision und starken Widerstand gegen exzentrische Belastungen. Optionale einseitige/doppelseitige Druckplatten und Links-/Rechtsdrehrichtungen passen sich vollständig an verschiedene Vorrichtungsanordnungen an. Der ACK-Zylinder zeichnet sich durch hohe Steifigkeit, lange Lebensdauer und hohe Spannkapazität aus und wird häufig für Werkstückspannstationen mit begrenztem Platzangebot in automatisierten Werkzeug-, Schweißpositionierungs- und Stanzfixierungsprozessen eingesetzt.

1. Zusammengesetzte Drehung und Klemmwirkung

• Standardarbeitssequenz: Zurückziehen → 90°/180° Links-/Rechtsdrehung → Ausfahren für Abwärtsklemmung

• Reihenfolge zurücksetzen: Zurückziehen, um die Klemme zu lösen → Drehung umkehren → Ausfahren und Zurücksetzen

• Hochpräzise Positionierung: Standarddrehwinkel von 90° mit hoher Genauigkeit von ±1,5°; 180°-Rotationstyp optional, der eine wiederholbare und zuverlässige Werkstückpositionierung gewährleistet.

2. Hohe Steifigkeit und längere Lebensdauer

• Struktur mit drei Führungsrillen: Das optimierte Drei-Richtungs-Führungsdesign sorgt für hervorragende Bewegungsstabilität, hohe Führungsgenauigkeit und starke Anti-Ablenkungsfähigkeit und widersteht effektiv exzentrischer Belastung beim Spannen.

• Hochfeste Materialkonfiguration: Die Kolbenstange besteht aus einem speziellen legierten Stahl mit Wärmebehandlungsverfahren für hervorragende Verschleißfestigkeit und Haltbarkeit. Der Zylinderkörper wird einer harten Eloxierungsbehandlung unterzogen, um die Korrosionsbeständigkeit und strukturelle Steifigkeit zu verbessern.

• Premium importierte Siegel: Verwendet importierte Dichtungsmaterialien mit hervorragender Anpassungsfähigkeit an komplexe Arbeitsbedingungen, wodurch Luftleckagen wirksam reduziert und die Gesamtlebensdauer des Zylinders erheblich verlängert werden.

3. Flexible Installation und vielfältige Konfiguration

• Optionale Druckplattentypen: ACK einseitige Druckplatte für schmale Werkstücke; Doppelseitige ACKD-Druckplatte für breite Werkstücke, die unterschiedliche Anforderungen an die Werkstückspannung abdeckt.

• Einstellbare Drehrichtung: L (Linksdrehung gegen den Uhrzeigersinn) und R (Rechtsdrehung im Uhrzeigersinn) optional, um verschiedenen Stationslayouts vor Ort zu entsprechen.

• Universelles Montagedesign: Ausgestattet mit 4 unteren Durchgangslöchern zur direkten Befestigung, kompatibel mit Flanschmontage. Reservierte Standard-Schalternuten ermöglichen den bequemen Einbau von Magnetschaltern zur Positionserkennung.

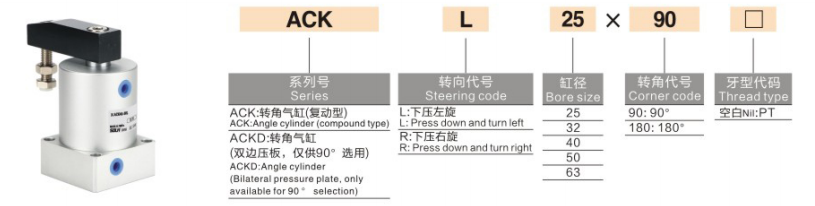

Vollständige Modellbenennungsregeln und Bestellbeispiele

1. Typische Modellbeispiele: ACKL25-90, ACKDR40-90

2. Beispiele für Standardbestellungen

• Einseitige Linksdrehung 90°: ACKL25-90 (ø25 Bohrung, Linksdrehung, 90° Standardwinkel)

• Beidseitige Rechtsdrehung 90°: ACKDR32-90 (Durchmesser 32, doppelseitige Platte, Rechtsdrehung, 90°-Winkel)

• Hochleistungsausführung mit großer Bohrung: ACKL63-90 (φ63 maximale Bohrung, Linksdrehung, 90°-Winkel für Schwerlastspannung)

Allgemeine technische Parameter (20℃, 0,5 MPa Standardbedingung)

1. Grundlegende Spezifikationen

• Betriebsmodus: Doppelt wirkende zusammengesetzte Bewegung (Rotation + Klemmung nach unten)

• Arbeitsdruckbereich: 0,15~1,0 MPa; Prüfdruck: 1,5 MPa

• Umgebungstemperatur: -20℃~80℃

• Kolbenbetriebsgeschwindigkeit: 50~200 mm/s

• Drehwinkel: 90° (Standard); 180° (optional)

• Standard-Spannhub: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63=30mm

2. Theoretische Klemmkraft (Einheit: N bei 0,5 MPa)

3. Produktgewicht (Einheit: kg bei 90° Standardtyp)

Typische Anwendungsszenarien

• Werkzeugmaschinen und Schweißvorrichtungen: Ideal zum Positionieren und Festklemmen von Werkstücken, zum Fixieren von Schweißnähten und zum Verhindern von Verschiebungen in der Stanzstation. Die integrierte 2-in-1-Funktion zum Drehen und Klemmen vereinfacht den mechanischen Aufbau und spart Installationsraum.

• Elektronische und Präzisionskomponentenverarbeitung: Geeignet zum Spannen von Paletten, zum Fixieren von Vorrichtungen und zur mikropräzisen Teilepositionierung. Es zeichnet sich durch eine hohe Positioniergenauigkeit und geringe Staubentwicklung aus und erfüllt strenge Präzisions- und Sauberkeitsanforderungen.

• Automatisierter Übertragungsmechanismus: Weit verbreitet für die Begrenzung von Drehtischen, die Positionierung von Wendemechanismen und Kurzhub-Spannstationen und liefert eine stabile, gleichmäßige und wiederholbare Leistung bei zusammengesetzten Bewegungen.

• Arbeitsbedingungen für Schwerlastreparaturen: Mit starker Spannkraft und ausgezeichneter Fähigkeit zur Vermeidung von exzentrischen Belastungen eignet es sich perfekt für die Klemmung schwerer Werkstücke, die Fixierung von Formen und die Präzisionspositionierung bei großen Lasten.

3-stufige Schnellauswahlanleitung

1. Auswahl der Bohrungsgröße: Wählen Sie die Bohrungsgröße entsprechend der tatsächlichen Spannlast. Stellen Sie sicher, dass die theoretische Klemmkraft ≥ tatsächliche Last × 1,5 Sicherheitsfaktor ist; Priorisieren Sie für schwere Arbeitsbedingungen einen Durchmesser von φ40 oder größer.

2. Strichauswahl: Der Standardspannhub reicht von 12 mm bis 30 mm. Reservieren Sie je nach Werkstückhöhe einen Hubspielraum von 3 bis 5 mm, um mechanische Störungen während des Betriebs zu vermeiden.

3. Konfigurationsauswahl

￮ Druckplattentyp: Wählen Sie die einseitige ACK-Platte für schmale Werkstücke; Wählen Sie die doppelseitige ACKD-Platte für breite Werkstücke.

￮ Rotationsrichtung: Wählen Sie je nach tatsächlichem Stationslayout und mechanischen Störbedingungen L-Linksdrehung oder R-Rechtsdrehung.

Zusammenfassung in einem Satz

     Der Winkelzylinder der SOLH ACK-Serie verfügt über eine hochpräzise Struktur mit drei Führungsnuten, die eine Drehung um 90°/180° und die Integration der Abwärtsklemmung unterstützt. Mit optionalen ein-/doppelseitigen Druckplatten, flexibler Links-/Rechtsdrehung und hervorragender Anti-Durchbiegungsleistung bei hoher Last ist es eine hochstabile und langlebige Spannlösung für verschiedene automatisierte Spannstationen mit begrenztem Platzangebot.
