Klemmzylinder der Serie CKG1 (CKP1) | Stangenmontierter Hochleistungszylinder mit antimagnetischen Schaltern

Marke: SOLH von Richge Technology

1. Produktübersicht und wesentliche strukturelle Unterschiede

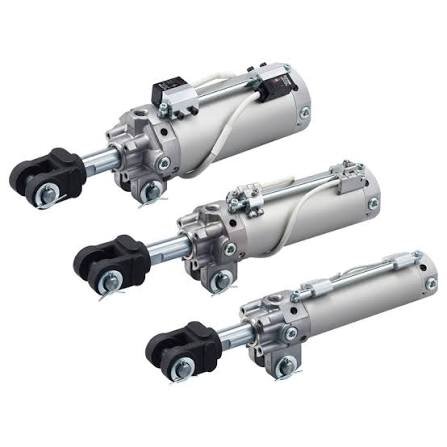

     Die SOLH CKG1/CKP1-Serie sind stangenmontierte Hochleistungs-Spannzylinder, die speziell für das Schweißen und Umgebungen mit starken magnetischen Interferenzen entwickelt wurden. Diese Serie ist in den Bohrungsgrößen φ40/50/63 mm mit Standardhüben von 50 mm bis 200 mm erhältlich und mit originalen Magnetschaltern gegen starke Magnetfelder ausgestattet, die eine Montage in drei Richtungen unterstützen. Mit seiner kompakten, leichten Struktur, dem stabilen Betrieb bei starker magnetischer Beeinflussung, der hohen Spannkraft und der einstellbaren Bewegungsgeschwindigkeit eignet es sich perfekt für Lichtbogenschweiß-/Punktschweißvorrichtungen, die Befestigung von Werkzeugmaschinen und automatisierte Spannstationen für schwere Lasten. Die Serie ist in zwei Modelle unterteilt: CKG1 mit standardmäßig eingebauten Magnetringen und CKP1 mit leistungsstarken eingebauten Magnetringen für unterschiedliche antimagnetische Anforderungen.

1.1 Funktionsaufteilung der Reihe

     • CKG1 (Standard-Magnetring): Passend zu den antimagnetischen Schaltern D-P3DWA / D-P4DW. Geeignet für Umgebungen mit normalem starkem Magnetismus und spritzwassergeschützte Szenarien beim Lichtbogenschweißen. Optionale spritzwassergeschützte Codes: -XC88 / -XC89 / -XC91, die eine kostengünstige und stabile Anti-Interferenz-Leistung für herkömmliche Schweißstationen bieten.

    • CKP1 (Hochleistungs-Magnetring): Ausgestattet mit verbesserten integrierten starken Magnetringen und kompatibel mit den hochwertigen antimagnetischen Schaltern D-P79WSE / D-P74L / Z. Es bietet eine stärkere antimagnetische Interferenzfähigkeit und eine stabilere Signalinduktion, ideal für Schweißarbeitsbedingungen mit hohem Magnetfeld und Hochfrequenz.

1.2 Einzigartige stangenmontierte Struktur

     Die Montagestange des Magnetschalters ist auf der Kolbenstangenseite integriert und unterstützt die Installation in drei Richtungen (oben/links/rechts). Das eingebettete Layout vermeidet Vorrichtungsinterferenzen und mechanische Kollisionen und gewährleistet eine flexible Verkabelung und stabile Signalerkennung in kompakten Schweißvorrichtungsanordnungen.

1.3 Kompaktes Upgrade und austauschbares Design

     Die optimierte Zylinderkörperstruktur verkürzt die Gesamtlänge beim Modell CKP1-40 um 7 mm, bei einer Reduzierung des Gesamtgewichts um 7 %. Das Modell mit einem Durchmesser von 63–150 mm wiegt nur 1,82 kg. Vollständig austauschbare Einbaumaße mit der herkömmlichen CK1-Serie des alten Typs, sodass ein direkter Austausch und eine Aufrüstung ohne Änderung der Vorrichtungsstrukturen möglich ist.

1.4 Robuste und langlebige Leistung

     Verfügt über eine doppelt wirkende, bidirektional steuerbare Struktur mit standardmäßigem Doppelend-Luftpuffer für eine stabile Klemm- und Lösebewegung. Die Kolbenstange wird einer Hartverchromungsbehandlung unterzogen, und der Zylinderkörper wird hart eloxiert, wodurch eine hervorragende Verschleißfestigkeit und Schlagfestigkeit erreicht wird. Das ölfreie Design passt sich sauberen Umgebungen und rauen Schweißarbeitsbedingungen bei geringem Wartungsaufwand an.

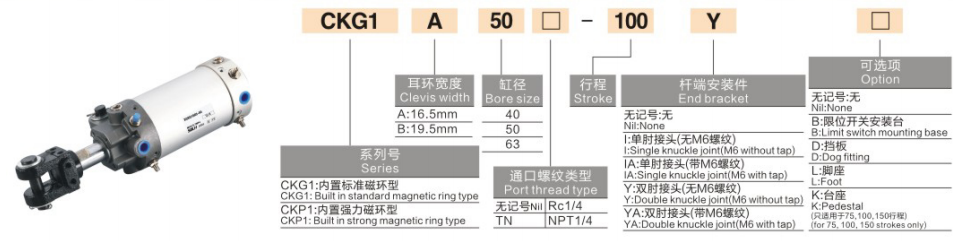

2. Vollständige Modellbenennungsregeln und Bestellbeispiele

  1. Typische Modellbeispiele: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Beispiele für Standardbestellungen

     • CKG1 Standard-Magnetkonfiguration: CKG1A63-50YZ-P4DWL (Standard-Magnetring, 16,5 mm Augenbreite, ø63 Bohrung, 50 mm Hub, stangenmontiert, mit antimagnetischem P4DWL-Schalter)

     • CKP1 Hochleistungs-Magnetkonfiguration: CKP1B40-75Z-P79WSE (Hochleistungs-Magnetring, 19,5 mm Schwerlast-Augenbreite, Bohrung φ40, 75 mm Hub, stangenmontiert, mit hochwertigem antimagnetischem Schalter P79WSE)

3. Allgemeine technische Parameter (20℃, 0,5 MPa Standardbedingung)

  3.1 Grundlegende Spezifikationen

     • Betriebsmodus: Doppeltwirkend (bidirektional steuerbares Spannen/Lösen)

     • Arbeitsdruckbereich: 0,05~1,0 MPa; Prüfdruck: 1,5 MPa

     • Umgebungstemperatur: -10℃~60℃ (mit Magnetschalter); -10℃~70℃ (ohne Schalter)

     • Kolbenbetriebsgeschwindigkeit: 50~300 mm/s (Gewindegeschwindigkeitsregulierung, nicht hervorstehender Zylinderkörper)

     • Puffermodus: Standard-Doppelend-Luftpuffer; optionaler erweiterter Doppelend-Luftpuffer (-X1515)

     • Schmiermodus: Ölfreier Betrieb

     • Magnetschalterfunktion: Professionelles Design gegen starke Magnetfelder, exklusive 3-Richtungs-Stabmontage

3.2 Theoretische Klemmkraft (Einheit: kN bei 0,5 MPa)

3.3 Produktgewicht (Einheit: kg bei 100 mm Hub)

4. Anpassung des Anti-Stark-Magnetschalters (Hauptvorteil des stangenmontierten Typs)

     Installations- und Umweltvorteile: Die integrierte Schaltstangenstruktur unterstützt eine beliebige Installation in drei Richtungen und vermeidet effektiv die Ansammlung von Schweißschlacke und mechanische Störungen der Vorrichtung. Die aufeinander abgestimmten Schalter verfügen über ein professionelles spritzwasser- und staubdichtes Design und passen sich mit einer stabilen und zuverlässigen Signalausgabe vollständig an raue und komplexe Schweißarbeitsumgebungen an.

5. Typische Anwendungsszenarien

     • Schweißvorrichtungsstationen: Spezialisiert auf das Spannen von Werkstücken beim Lichtbogenschweißen und Punktschweißen, die spritzwassergeschützte Positionierung und die Befestigung von Schweißwerkzeugen. Das professionelle antimagnetische und spritzwassergeschützte Design löst Signaldrift- und Fehlerprobleme beim Schweißen in stark magnetischen Umgebungen.

     • Werkzeugmaschinen- und Bearbeitungszentrum: Wird zum Fixieren schwerer Werkstücke, zum Spannen von Formen und zur präzisen Kurzhubpositionierung verwendet. Hohe Spannkraft und hervorragende Durchbiegungsfestigkeit sorgen für stabile Verarbeitungstoleranzen.

     • Automatisierte Schwerlaststationen: Geeignet für die Klemmung schwerer Paletten, die Transferbegrenzung und die Positionierung des Wendemechanismus. Es liefert eine konsistente und stabile zyklische Wirkung mit hoher Beständigkeit gegen Umwelteinflüsse.

     • Arbeitsbereiche mit starkem Magnetfeld: Perfekt für Stationen, die mit Elektromagneten gekoppelt sind, zum Spannen in der Nähe von Hochfrequenzmotoren und zur Positionierung in starken magnetischen Störzonen. Spezielle antimagnetische Schalter garantieren 100 % zuverlässige Positionssignale.

6. Schneller Vergleich der Serien CKG1 und CKP1

7. 3-stufige Schnellauswahlanleitung

   1. Auswahl der Bohrungsgröße: Wählen Sie die Bohrungsgröße basierend auf der tatsächlichen Klemmlast. Beachten Sie die Regel: theoretische Spannkraft ≥ tatsächliche Belastung × 1,5 Sicherheitsfaktor. φ40 für leichte Last, φ50 für mittlere Last, φ63 für schwere Arbeitsbedingungen.

   2. Strichauswahl: Der Standardhub reicht von 50 mm bis 200 mm. Reservieren Sie je nach Werkstückhöhe 5 bis 10 mm zusätzlichen Hubspielraum, um mechanische Störungen beim Spannvorgang zu vermeiden.

   3. Konfigurationsabgleich

￮ Magnetischer Ring und Schalter: Wählen Sie CKG1 + P4DW für normale Schweißumgebungen; Wählen Sie CKP1 + P79WSE für Hochfrequenz- und Hochinterferenz-Schweißstationen.

￮ Spezifikation der Augenbreite: C=12,5mm für engen Einbauraum; A=16,5 mm für den allgemeinen Standardgebrauch; B=19,5 mm für Schwerlast-Spannszenarien.

Zusammenfassung in einem Satz

     Die stangenmontierten Hochleistungs-Klemmzylinder der Serie CKG1/CKP1 von SOLH sind professionelle antimagnetische Pneumatiklösungen für die Schweißindustrie mit 3-Richtungs-Schalterinstallation, ölfreiem Betrieb, Standard-Luftpuffer und austauschbarer Einbaugröße. CKG1 bietet kostengünstige Anti-AC-Magnetleistung, während das verbesserte CKP1 überlegene AC/DC-Anti-Interferenzfähigkeit bietet, beides ideal für stabiles schweres Spannen in komplexen starken Magnet- und Schweißumgebungen.
