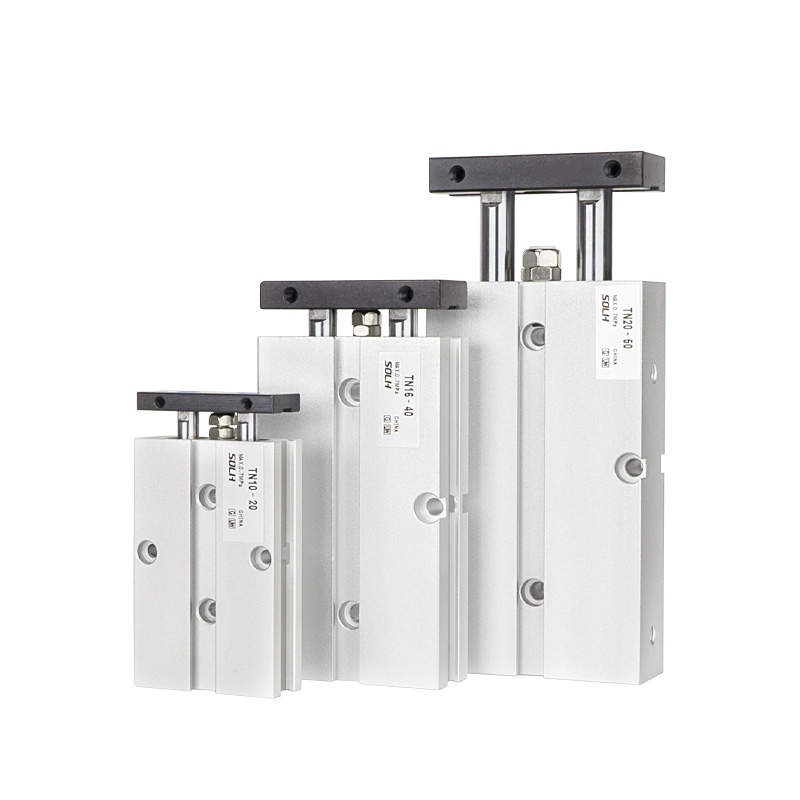

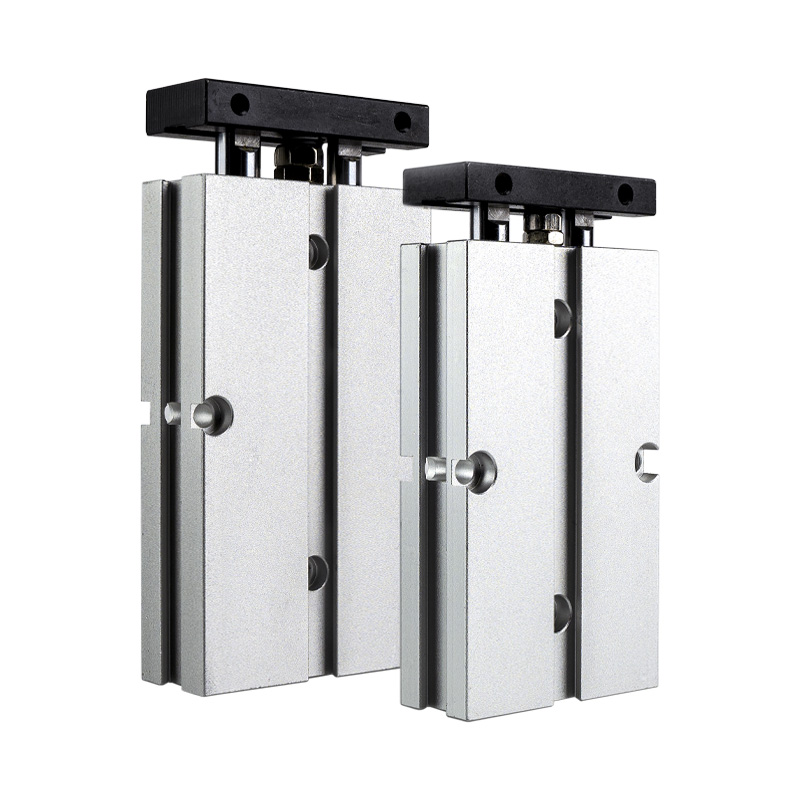

Doppelstangenzylinder der TN-Serie

Doppelwellenzylinder der TN-Serie | Kompakter, kostengünstiger Doppelstangen-Pneumatikzylinder

Marke: SOLH von Richge Technology

Produktübersicht und Kernstruktur

     Die SOLH TN-Serie ist ein kostengünstiger kompakter Doppelwellenzylinder mit Einzelkolben-Doppelstangenstruktur und Gleitlagerführung. Es ist für eine platzsparende Installation und vielseitige Montage ausgelegt und verfügt standardmäßig über integrierte Magnetringe und einen einstellbaren Hubpuffer. Mit einer Verdrehsicherungsgenauigkeit von ±0,2° und einer hervorragenden Anti-Durchbiegungsleistung wird der TN-Zylinder häufig in Automatisierungsszenarien mit geringer Last eingesetzt, einschließlich Präzisionspositionierung, Werkstückpressen, Materialblockierung und linearer Übertragung, und bietet hervorragende Universalität und Kostenvorteile für automatisierte Standardstationen.

1. Kernstrukturelle Vorteile

• Stabiler Doppelstangen-Synchronbetrieb: Verwendet Einzelkolben- und Doppelparallel-Hartchromstangenkonfiguration mit verlängerter Gleitbuchse. Die Doppelstangen-Synchronstruktur widersteht effektiv Torsion und Schwingungen und erreicht eine zuverlässige Anti-Durchbiegungsleistung mit einer Drehungstoleranz von ±0,2° für Führungsaufgaben mit geringer Last.

• Einstellbare Puffer- und Hub-Feinabstimmung: Ausgestattet mit einem vorn verstellbaren Gummi-Antikollisionspolster für präzise Feinabstimmung des Hubs und sanfte Pufferung; gepaart mit einem festen hinteren Puffer, um Betriebsstöße und Geräusche zu reduzieren und eine stabile Hin- und Herbewegung zu gewährleisten.

• Platzsparende 3-Seiten-Montage: Das eingebettete Gehäusedesign unterstützt die flexible Installation von unten, oben und von der Seite. Reservierte Seitennuten ermöglichen die direkte Montage des Magnetschalters ohne zusätzliche Halterungen und maximieren so die Raumnutzung der Ausrüstung.

• Standard-Magnetkonfiguration: Der eingebaute Magnetring (Suffix S) ist standardmäßig bei allen Modellen der TN-Serie vorhanden, es ist keine nichtmagnetische Version verfügbar, was eine bequeme Hubpositionserkennung für universelle automatisierte Anwendungen ermöglicht.

2. Kernproduktdifferenzierung (Schlüsselauswahlreferenz)

• TN vs. TR-Serie: TN übernimmt den Enterprise-Standard mit kompakterer Größe, geringeren Kosten und ohne Option für φ6-Bohrung; TR folgt dem JIS-Industriestandard mit höherer Steifigkeit, hoher Lastbeständigkeit und kompletten Bohrungsgrößen einschließlich φ6.

• TN vs. CXS/CXSJ-Serie: TN verfügt über eine Einzelkolbenstruktur mit standardmäßiger Einzelschubleistung, die kostengünstiger und platzsparender ist; CXS und CXSJ verfügen über ein Doppelkolbendesign mit doppelter Schubleistung und überlegener Hochgeschwindigkeitsleistung, geeignet für Schwerlast- und Hochpräzisionsszenarien.

Klassifizierung der Kern-Unterserie (Stabtyp)

Die TN-Serie deckt zwei gängige Stangentypen ab, um die Anforderungen an Single-End-Betrieb und bilaterale Durchgangsbewegungen für verschiedene Automatisierungsstationen mit geringer Last zu erfüllen.

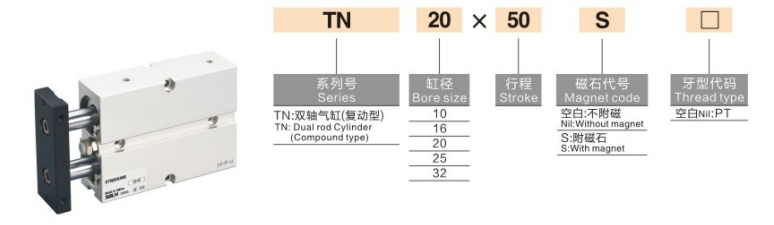

Vollständige Modellbenennungsregeln

Modellbeispiel: TN20×50S

1. Definition des Namenscodes

1. Seriencode: TN (einseitige Stange) / TNW (doppelte durchgehende Stange)

2. Bohrungsgröße: 10 / 16 / 20 / 25 / 32 mm (ø6-Bohrung nicht verfügbar, anders als bei der TR-Serie)

3. Standardhub: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (maximaler Hub: 200 mm)

4. Magnetische Ringkonfiguration: S (Standard eingebauter Magnetring, obligatorische Konfiguration, keine nichtmagnetische Version)

5. Gewindetyp: Standard-PT-Thread (Rc); optionales G-Gewinde (Nachsetzzeichen G) / NPT-Gewinde (Nachsetzzeichen T)

6. Magnetschalter: Optional CS1-J, CS1-G, D-M9B und andere Modelle, direkt installiert in seitlich reservierten Nuten

Allgemeine technische Standardparameter

(Standardtestbedingungen: 20℃ Normaltemperatur, trockene Luft)

• Betriebsmodus: Doppeltwirkender Einkolbenantrieb

• Arbeitsdruckbereich: 0,15~1,0 MPa

• Prüfdruck: 1,5 MPa

• Umgebungstemperatur: -20℃~70℃ (eisfreie Umgebung)

• Betriebsgeschwindigkeit: 30~500 mm/s

• Anti-Rotations-Genauigkeit: ±0,2° (stabile Führungsgenauigkeit bei geringer Last)

• Puffermodus: Verstellbares Antikollisionspolster aus Gummi vorne + fester Gummipuffer hinten (keine Luftpufferoption)

• Größe des Rohrleitungsanschlusses

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Montagemethode: Eingebetteter Körpereinbau + 3-seitige Montage (unten/oben/seitlich), extrem platzsparendes Design

Theoretische Schub- und Spannungsdaten (@0,5 MPa, Einheit: N)

Einzelkolbenstruktur mit standardmäßiger Einzelschubleistung, kostengünstig für herkömmliche Leichtlastszenarien

Kurzanleitung zur Auswahl

1. Budget- und Platzauswahl: Wählen Sie die TN-Serie für ultrakompakten Raum und kostengünstige Anforderungen bei geringer Last; Wählen Sie die TR-Serie für JIS-Standard, Schwerlastbetrieb und φ6-Bohrungsanforderungen.

2. Schub- und Leistungsauswahl: Einsatz von CXS/CXSJ-Doppelkolbenzylindern für doppelte Schubleistung und Hochgeschwindigkeits-Pick-and-Place-Szenarien; Wählen Sie TN/TR-Einkolbenzylinder, wenn der Standard-Einzelkolbenzylinder den Arbeitsanforderungen entspricht.

3. Auswahl des Stabtyps: Wählen Sie eine standardmäßige TN-Einzelendstange für den herkömmlichen Betrieb in einer Richtung; Wählen Sie die TNW-Doppeldurchgangsstange für beidseitige Montage und bidirektionale synchrone Bewegung.

4. Hinweis zur magnetischen Konfiguration: Alle Zylinder der TN-Serie sind standardmäßig mit einem S-Magnetring ausgestattet (Pflichtkonfiguration), keine zusätzliche Auswahl erforderlich.
