Stopperzylinder der RSQ-Serie | Pneumatischer Stoppzylinder mit fester Montagehöhe

Marke: SOLH von Richge Technology

1. Produktübersicht und grundlegende Strukturmerkmale

     Die SOLH RSQ-Serie ist ein Stopperzylinder mit fester Montagehöhe, der für die automatische Positionierung von Förderbändern und die Werkstückbegrenzung entwickelt wurde. Es deckt Bohrungsgrößen von 12 mm bis 50 mm mit Standardhüben von 10 mm bis 30 mm ab. Mit seiner starren Struktur mit fester Höhe, integriertem Puffer, 10 optionalen Stangenendentypen und 4-seitiger Magnetschaltermontage bietet der RSQ-Zylinder kostengünstige und hochzuverlässige Stopplösungen für die Blockierung von Förderstationen, Palettenpositionierung und Werkstückbegrenzung und dient als Standardkernkomponente für automatisierte Fördersysteme.

  1.1 Starre Struktur mit fester Höhe

     Im Gegensatz zur höhenverstellbaren RSG-Serie verfügt die RSQ-Serie über ein nicht einstellbares Design mit fester Montagehöhe. Es zeichnet sich durch eine einfachere Struktur, eine höhere Gesamtsteifigkeit und eine schnellere Installation vor Ort aus, passt perfekt zu Stationslayouts mit fester Höhe und macht Höhenkalibrierungsverfahren überflüssig.

  1.2 Vielseitige Multi-Rod-End-Anpassung

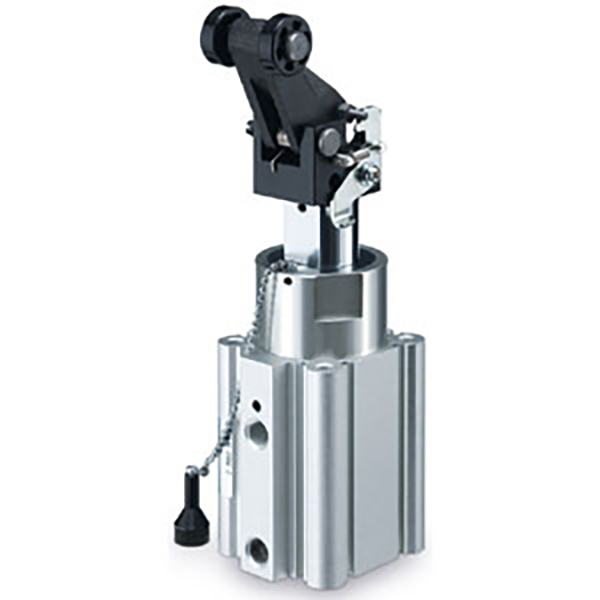

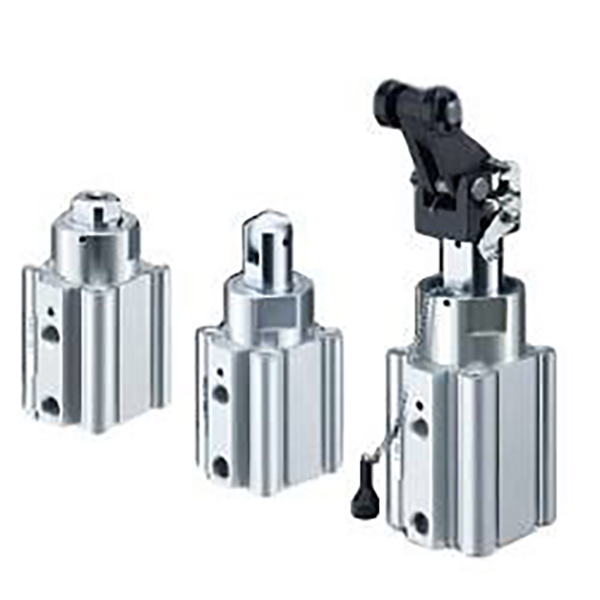

     Ausgestattet mit 10 Arten von Stangenendenoptionen, einschließlich Rundstangen-, Schrägschnitt-, Rollen- und Hebelstrukturen, die das Anhalten von leichten, mittleren und schweren Lastszenarien vollständig abdecken. Die Hebeltypen (L/B/C/D/E) verfügen über eine integrierte hydraulische Pufferkonstruktion mit ausgezeichneter Energieabsorption und hoher Schlagfestigkeit für hochfrequente Arbeitsbedingungen und starke Stöße.

  1.3 Flexible Installation und Schalteranordnung

     Der Zylinderkörper unterstützt die 4-seitige Magnetschalterinstallation (kompatibel mit Schaltern der Serien D-A9□/M9□/P3DWA) ohne zusätzliches Montagezubehör. Es stehen zwei Standardmontagemethoden zur Verfügung: B-Typ-Durchgangslochmontage (Standard) und A-Typ-Doppelend-Gewindelochmontage zur Anpassung an verschiedene Geräterahmen und Installationsräume.

  1.4 Ölfreies und langlebiges Design

     Die optionalen Modi „Doppeltwirkend“, „Federrückstellung“, „Doppeltwirkend“ und „Einfachwirkend“ (Feder ausfahren) erfüllen unterschiedliche Aktionsanforderungen. Der standardmäßige Gummipuffer sorgt für einen stabilen Betrieb. Die Kolbenstange wird hartverchromt und der Zylinderkörper wird hart eloxiert, wodurch eine hervorragende Verschleißfestigkeit und Schlagfestigkeit erreicht wird. Das ölfreie Betriebsdesign passt sich an saubere und staubfreie Arbeitsumgebungen mit geringen Wartungskosten an.

2. Vollständige Modellbenennungsregeln und Bestellbeispiele

  1. Typische Modellbeispiele: RSQB20-15, RSDQL32-20

  2. Beispiele für Standardbestellungen

     • Standardmodell mit nichtmagnetischem Ring: RSQB20-15 (Kein Magnetring, Durchgangslochmontage, Bohrung φ20, 15 mm Hub, Standard-Rundstangenende)

     • Modell mit Magnetring-Hydraulikpuffer: RSDQL32-20 (Eingebauter Magnetring, Durchgangslochmontage, Bohrung φ32, 20 mm Hub, Anschlagende mit Hebel)

3. Allgemeine technische Parameter (20℃, 0,5 MPa Standardbedingung)

  3.1 Grundlegende Spezifikationen

     • Betriebsmodus: Doppeltwirkend, Federrückstellung, doppeltwirkend, einfachwirkend (Feder ausfahrend)

     • Arbeitsdruckbereich: 0,05~1,0 MPa; Prüfdruck: 1,5 MPa

     • Umgebungstemperatur: -10℃~70℃ (ohne Schalter); -10℃~60℃ (mit Schalter)

     • Kolbenbetriebsgeschwindigkeit: 50~500 mm/s

     • Puffermodus: Standard-Gummipuffer; Hebeltypen mit eingebautem hydraulischem Puffer

     • Schmiermodus: Ölfreier Betrieb

  3.2 Standard-Bohrungs- und Hubkombination

3.3 Theoretische Stoppkraft (Einheit: N bei 0,5 MPa, doppelt wirkend)

3.4 Produktgewicht (Einheit: kg bei 20 mm Hub, RSQ-Serie)

4. Stangenendentypen und anwendbare Szenarien

5. Typische Anwendungsszenarien

     • Stoppen des Fließbandes: Wird zum Anhalten von Paletten, zur Stationspositionierung und zur Verhinderung von Verschiebungen in Montagelinien für Elektronik- und Haushaltsgeräte verwendet. Das Design mit fester Höhe passt perfekt zu Standard-Förderlinienlayouts.

     • Begrenzung der Förderstrecke: Geeignet zum Anhalten von Werkstücken auf Band- und Rollenförderern, zur Positionierung von Übergabestationen und zum Blockieren von divergierenden/zusammenführenden Linien. Mehrere Optionen für Stangenenden passen sich verschiedenen Lastklassen an.

     • Automatisierte Verarbeitungsstationen: Ideal für die Be- und Entladebegrenzung von Werkzeugmaschinen, die Positionierung von Verpackungsmaschinen und das Anhalten von Inspektionsstationen und sorgt für einen stabilen und störungsfreien zyklischen Betrieb.

     • Heavy-Duty-Stopp-Szenarien: Wird zum Anhalten schwerer Paletten und Werkzeugbretter sowie zum Positionieren der Schweißstation verwendet. Der hydraulische Pufferhebeltyp widersteht effektiv starken Stößen und hochfrequenten Vibrationen.

6. 3-stufige Schnellauswahlanleitung

  1. Auswahl der Bohrungsgröße: Wählen Sie die Bohrung entsprechend der tatsächlichen Bremslast aus. Befolgen Sie die Regel: Theoretische Bremskraft ≥ tatsächliche Last × 2 Sicherheitsfaktor. φ16~φ20 für leichte Last, φ32 für mittlere Last, φ40~φ50 für schwere Last.

  2. Strichauswahl: Der Standardhub reicht von 10 mm bis 30 mm. Reservieren Sie je nach Werkstückhöhe 5 bis 10 mm zusätzlichen Hubspielraum, um mechanische Störungen zu vermeiden.

  3. Auswahl des Stangenendes

￮ Leichte Last und niedrige Geschwindigkeit: Wählen Sie den Rundstab- oder Schrägschnitttyp

￮ Hohe Geschwindigkeit und leichte Belastung: Wählen Sie den Rollentyp

￮ Schwere Last und hochfrequente Stöße: Wählen Sie den hydraulischen Pufferhebeltyp (B/C/D/E).

Zusammenfassung in einem Satz

     Die Stopperzylinder der SOLH RSQ-Serie mit fester Höhe verfügen über eine starre, feste Montagestruktur, verschiedene Stangenendenoptionen, eine 4-seitige Schalterinstallation und eine ölfreie, langlebige Leistung und bieten kostengünstige, stabile und stoßfeste Standard-Stopplösungen für verschiedene automatisierte Förder- und Verarbeitungsstationen.
