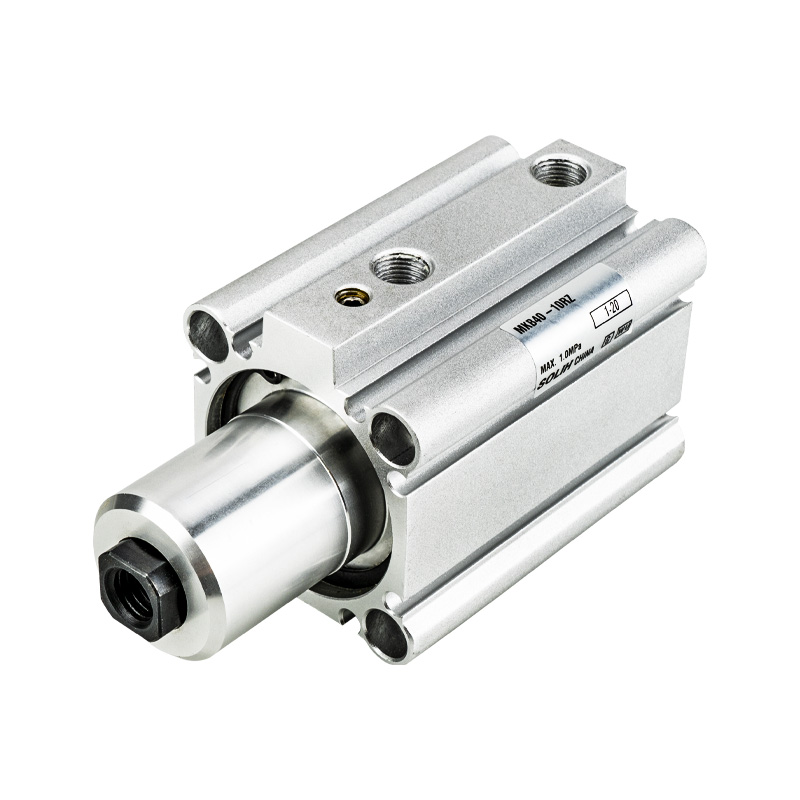

Drehspannzylinder der MK-Serie | 90°-Drehung und lineare Klemme, 2-in-1-Pneumatikzylinder

Marke: SOLH von Richge Technology

Produktübersicht und grundlegende Strukturmerkmale

     Die SOLH MK-Serie ist ein standardmäßiger 2-in-1-Drehspannzylinder mit integrierter 90°-Drehung und linearer Spannbewegung. Es deckt Bohrungsgrößen von φ12 mm bis φ63 mm mit Standardspannhüben von 5 mm bis 50 mm ab. Mit seiner ultrakompakten Installation, dem um das Dreifache erhöhten zulässigen Trägheitsdrehmoment, der 4-seitigen Magnetschaltermontage und der optionalen Links-/Rechtsdrehung ist dieser Zylinder ideal für platzbeschränkte automatisierte Stationen zum Positionieren, Spannen und Fixieren von Werkstücken und dient als zentrale pneumatische Komponente für standardmäßige automatisierte Spannsysteme.

1. Zusammengesetzte Rotation und Klemmbewegung

• Arbeitsablauf: Einfahren → 90° Links-/Rechtsdrehung → Ausfahren zum Spannen; Umgekehrte Reihenfolge: Zurückziehen, um die Klemme zu lösen → 90°-Drehung umkehren → Ausfahren zum Zurücksetzen.

• Hochpräzise Positionierung: Fester Drehwinkel von 90° mit einer Toleranz von ±5°, der eine hervorragende Verdrehsicherung und zuverlässige Wiederholgenauigkeit bei der Positionierung bietet.

2. Verbesserte hohe Tragfähigkeit

• 3X höheres Trägheitsmoment: Die neue, verbesserte MK-Serie verdreifacht das zulässige Trägheitsdrehmoment, entspricht der Schwerlastleistung der herkömmlichen MK2-Serie und passt sich perfekt an Hochgeschwindigkeitsbetrieb und Werkstückspannszenarien mit großer Trägheit an.

• Starke Spannkraft: Das Modell mit maximalem Bohrungsdurchmesser 63 bietet eine starke Klemmkraft von bis zu 12,4 kN bei 0,5 MPa und gewährleistet so eine stabile und feste Klemmung für Schwerlastanwendungen.

3. Kompaktes Gehäuse und flexible multidirektionale Installation

• Schlanke und verkürzte Struktur: Ultradünnes Gehäusedesign mit einer Gesamtlänge, die 3 bis 10 mm kürzer ist als bei herkömmlichen MK2-Zylindern, was die Raumausnutzung bei schmalen und kompakten Geräteanordnungen erheblich verbessert.

• Mehrseitige Schaltermontage: Unterstützt die 4-seitige Magnetschalterinstallation (φ20/φ25 nur für 2-seitig). Das eingebettete Schalterdesign vermeidet äußere Einwirkungen und Störungen und ermöglicht so ein flexibles und übersichtliches Schaltungslayout.

• Universelle Montagemethode: Ausgestattet mit Durchgangslöchern und doppelseitigen Gewindelöchern, kompatibel mit direkter Festmontage und Flanschmontage, um verschiedene Montageanforderungen zu erfüllen.

4. Zuverlässige und dauerhafte Leistung

• Stabile Pufferung: Doppelt wirkende Struktur mit beidseitigen Gummipuffern reduziert wirksam Stöße, Vibrationen und Laufgeräusche für einen langfristig stabilen zyklischen Betrieb.

• Ölfreier Betrieb: Verwendet professionelles ölfreies Schmierdesign, geeignet für staubfreie und saubere Arbeitsumgebungen.

• Standard-Magnetkonfiguration: Eingebauter Magnetring mit reservierten Montagenuten für Magnetschalter, praktisch für die Hubpositionserkennung.

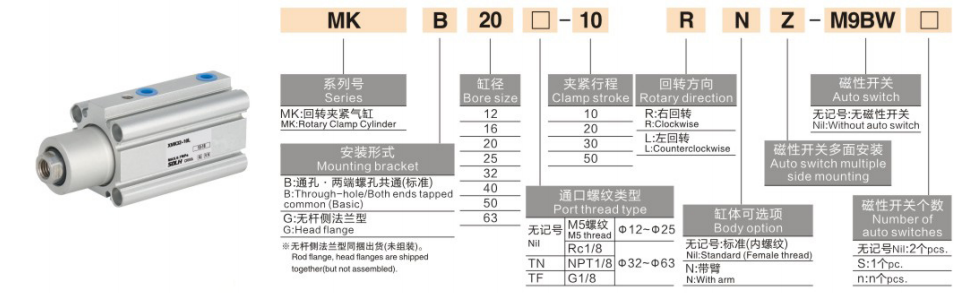

Vollständige Modellbenennungsregeln und Bestellbeispiele

1.Typische Modellbeispiele: MKB20-10RZ, MKB40-20LZ-M9BW

2. Beispiele für Standardbestellungen

• Standardmäßige Rechtsdrehung: MKB25-15RZ (ø25 Bohrung, 15 mm Hub, Drehung im Uhrzeigersinn, kein Schalter)

• Linksdrehung mit zwei Schaltern: MKB32-20LZ-2S (ø32 Bohrung, 20 mm Hub, Drehung gegen den Uhrzeigersinn, zwei Positionsschalter)

• Hochleistungsausführung mit großer Bohrung: MKB63-50RZ (ø63 Bohrung, 50 mm maximaler Hub, Rechtsdrehung für Schwerlastspannung)

Allgemeine technische Parameter (20℃, 0,5 MPa Standardbedingung)

1. Grundlegende Spezifikationen

• Betriebsmodus: Doppelt wirkende Verbundbewegung (90°-Drehung + lineare Klemmung)

• Arbeitsdruckbereich: 0,1 ~ 1,0 MPa; Prüfdruck: 1,5 MPa

• Umgebungstemperatur: -10℃~70℃ (nicht gefrierend); -10℃~60℃ mit installierten Magnetschaltern

• Kolbenbetriebsgeschwindigkeit: 50~200 mm/s

• Puffermodus: Beidseitiger Gummipuffer

• Schmiermodus: Ölfreier Betrieb (keine Schmierung erforderlich)

2. Klemmkraftdaten (Einheit: kN bei 0,5 MPa)

3. Zulässiges Trägheitsmoment (Einheit: kg·m²)

4. Produktgewicht (Einheit: kg bei 20 mm Hub)

Typische Anwendungsszenarien

• Werkstückpositionierung und -spannung: Weit verbreitet für Werkzeugmaschinenbefestigungen, Schweißpositionierung, Stanzfixierung und Montagestationsklemmung. Das integrierte 2-in-1-Rotations- und Klemmdesign vereinfacht den mechanischen Aufbau und spart Installationsraum.

• Befestigung elektronischer und präziser Komponenten: Ölfreie und staubarme Eigenschaften eignen sich perfekt für die Klemmung von Halbleiterschalen, die Positionierung von Telefonschalen und die Befestigung von Mikropräzisionsteilen und erfüllen hohe Sauberkeits- und Präzisionsanforderungen.

• Automatische Übertragungsbegrenzung: Ideal für die Begrenzung von Drehtischen, die Positionierung von Wendemechanismen und Kurzhub-Drehspannstationen und liefert eine stabile und wiederholbare Leistung bei zusammengesetzten Bewegungen.

• Hochleistungs-Befestigungsstationen: Ausgestattet mit hoher Spannkraft und hervorragender Durchbiegungsfestigkeit eignet es sich für das Spannen schwerer Werkstücke, die Fixierung von Formen und für die Präzisionspositionierung großer Lasten.

3-stufige Schnellauswahlanleitung

1. Auswahl der Bohrungsgröße: Wählen Sie die Bohrungsgröße entsprechend der tatsächlichen Spannlast. Stellen Sie sicher, dass die theoretische Klemmkraft ≥ tatsächliche Last × 1,5 Sicherheitsfaktor ist; Priorisieren Sie für schwere Arbeitsbedingungen einen Durchmesser von φ40 oder größer.

2. Strichauswahl: Der Standardspannhub reicht von 5 mm bis 50 mm. Wählen Sie den Hub basierend auf der tatsächlichen Werkstückhöhe und reservieren Sie einen Spielraum von 3 bis 5 mm, um mechanische Störungen zu vermeiden.

3. Konfigurationsauswahl

￮ Rotationsrichtung: Wählen Sie RZ (Rechtsdrehung im Uhrzeigersinn) oder LZ (Linksdrehung gegen den Uhrzeigersinn), um dem Stationslayout vor Ort zu entsprechen.

￮ Positionserkennung: Wählen Sie die 2S-Doppelschalterkonfiguration, um zwei Positionssignale für den Klemm- und Freigabestatus zu erfassen.

Zusammenfassung in einem Satz

     Der Standard-Drehspannzylinder der SOLH MK-Serie integriert 90°-Drehung und lineare Spannfunktionen, verfügt über ein dreifach verbessertes Trägheitsdrehmoment, ein ultrakompaktes Gehäuse, eine Montage in mehrere Richtungen und eine starke Spannfähigkeit für schwere Lasten und dient als optimale platzsparende und hochstabile pneumatische Lösung für automatisierte Vorrichtungspositionierung und Spannstationen.
