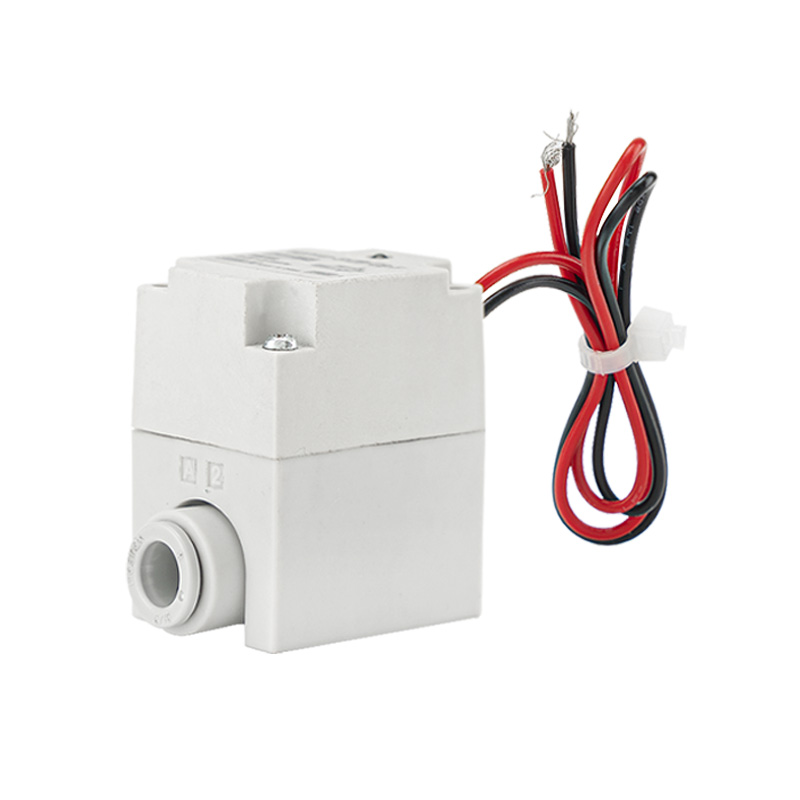

Pilotgesteuertes Magnetventil der Serie VQ21A mit 2 Anschlüssen – für trockene, saubere Luft

Marke:SOLH von Richge Technology

1. Produktpositionierung

     Die SOLH VQ21A-Serie ist ein vorgesteuertes 2-Wege-Magnetventil, das ausschließlich für trockene Druckluftkreise entwickelt wurde, um die Ein-Aus-Steuerung des Luftkreises zu realisieren. Es vereint eine ultraschnelle Reaktion, eine große Durchflusskapazität, eine längere Lebensdauer und ein minimales, leichtes Design. Diese spezielle Steuerungskomponente ist ideal für Trockenluftsysteme, Luftblasen, Absaugen und Spülen industrieller Arbeitsbedingungen.

2. Hauptmerkmale

- Optimiert für trockene, saubere Luft und ölfreie Kreisläufe

     Der Innenaufbau und die Dichtungsmaterialien sind speziell auf trockene Druckluft abgestimmt. Es passt zu ölfreien Reinluftversorgungssystemen, um eine stabile, konstante Leistung zu liefern und die Lebensdauer erheblich zu verlängern.

--Pilotantriebsdesign mit stabilem Niederdruckstart

     Funktioniert reibungslos bei niedrigem Eingangsdruck und bleibt auch bei schwankendem Luftquellendruck funktionsfähig. Verfügt über eine schnelle Reaktionsgeschwindigkeit, einen geringen Stromverbrauch der Spule und einen reibungslosen Schaltvorgang.

--Kompakter, leichter Körper mit hoher Durchflusskapazität

     Geringe Größe und geringes Gewicht beanspruchen nur minimalen Installationsraum. Optimierte interne Strömungskanäle bieten eine hervorragende Durchflusskapazität, um den Anforderungen an die Absaugung und Blasluft mit hohem Volumen gerecht zu werden.

--Ultraschnelle Reaktion und kontinuierlicher Hochfrequenzbetrieb

     Die extrem kurze Reaktionszeit unterstützt ein anhaltendes Schalten mit hohen Zyklen und eignet sich perfekt für Anwendungen mit Hochgeschwindigkeitsspülung, Flüssigkeitsausstoß und intermittierender Impulssteuerung.

--Integrierte One-Touch-Steckanschlüsse für vereinfachte Verrohrung

     Wird mit werkseitig vorinstallierten integrierten Schnellverbindungsanschlüssen geliefert. Die Schläuche können ohne zusätzliche Adapter direkt angeschlossen werden, wodurch die Montage- und Wartungszeit vor Ort drastisch verkürzt wird.

--Lange Lebensdauer und schmierfreier Betrieb

     Die hochwertige elastische Dichtungskonstruktion macht Schmieröl überflüssig und sorgt für saubere und umweltfreundliche Luftkreisläufe mit stabilem Langzeitbetrieb und geringer Ausfallrate.

--Hohe Schutzart IP65 und gute Umweltanpassungsfähigkeit

     Die staub- und tropfsichere Struktur widersteht Ölverschmutzungen und mechanischen Vibrationen und ist zuverlässig für allgemeine Automatisierungsgeräte und raue industrielle Werkstattumgebungen.

- Optionale manuelle Überbrückung mit Werkzeugsperre

     Für die Gerätefehlerbeseitigung, Routineinspektion und manuelle Notfallumschaltung steht eine mit einem Werkzeug gesperrte manuelle Taste zur Verfügung, wodurch die Betriebssicherheit und der Bedienkomfort verbessert werden.

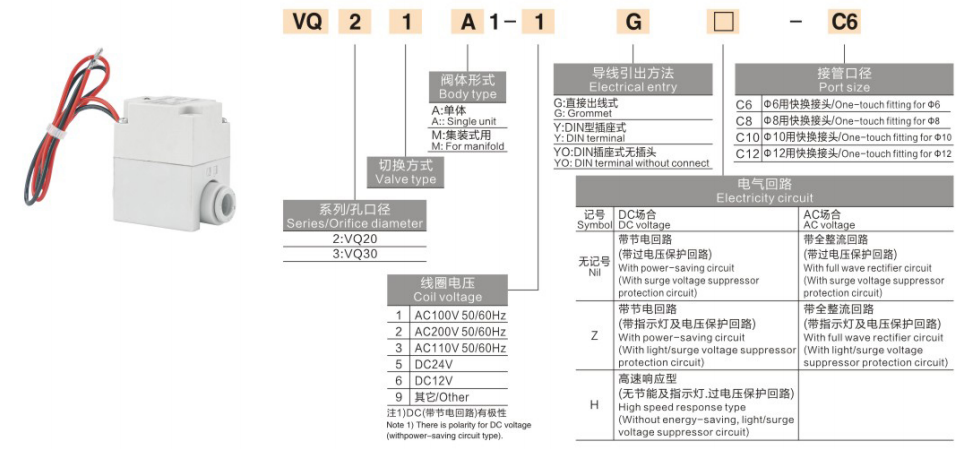

3. Vollständige technische Spezifikationen

     --Port-Layout: 2-Port, 2-Positionen-Einzelmagnetventil

     --Betriebsart: Vorgesteuert

     --Anwendbares Medium: Trockene Druckluft

     --Arbeitsdruckbereich: 0,01 ~ 0,6 MPa

     --Umgebungs- und Mediumstemperatur: -10℃ ~ +50℃

     --Reaktionszeit: ≤7 ms

     --Schnellkupplungsgrößen: φ6 / φ8 Steckanschlüsse (C6 / C8)

     --Dichtungstyp: Elastische Gummidichtung

     --Schmierbedarf: Schmierfrei

     --Manueller Betrieb: Optionale manuelle Überbrückung mit Werkzeugverriegelung

     --Verfügbare Spulenspannungen: DC12V / DC24V, AC100V / AC110V / AC200V / AC220V

     --Schutzart: IP65 staubdicht und tropfenfest

     --Montageoptionen: Individuelle Einzelmontage / Verteilerstapelmontage

4. Typische Anwendungsszenarien

     --Ein-Aus-Steuerung für Trockenluftleitungen und saubere, ölfreie Luftversorgungssysteme

     - Werkstückreinigung, Staubentfernung, Luftkühlung und Abgaskontrollkreise

     --Automatisierte Maschinen für Verpackung, Elektronik, Druck und Lebensmittelverarbeitung

     --Pneumatische Schleifen, die eine ultraschnelle Reaktion, einen großen Durchfluss, eine lange Lebensdauer und eine kompakte Installationsfläche erfordern

Zusammenfassung in einem Satz

     Das pilotgesteuerte 2-Wege-Magnetventil SOLH VQ21A speziell für trockene Luft bietet eine ultraschnelle Reaktion von ≤ 7 ms, einen großen Durchfluss, ein kompaktes, leichtes Design, integrierte Steckanschlüsse und wartungsfreie Leistung und dient als effiziente Ein-/Aus-Steuerungslösung für alle trockenen Reinluftkreisläufe.
