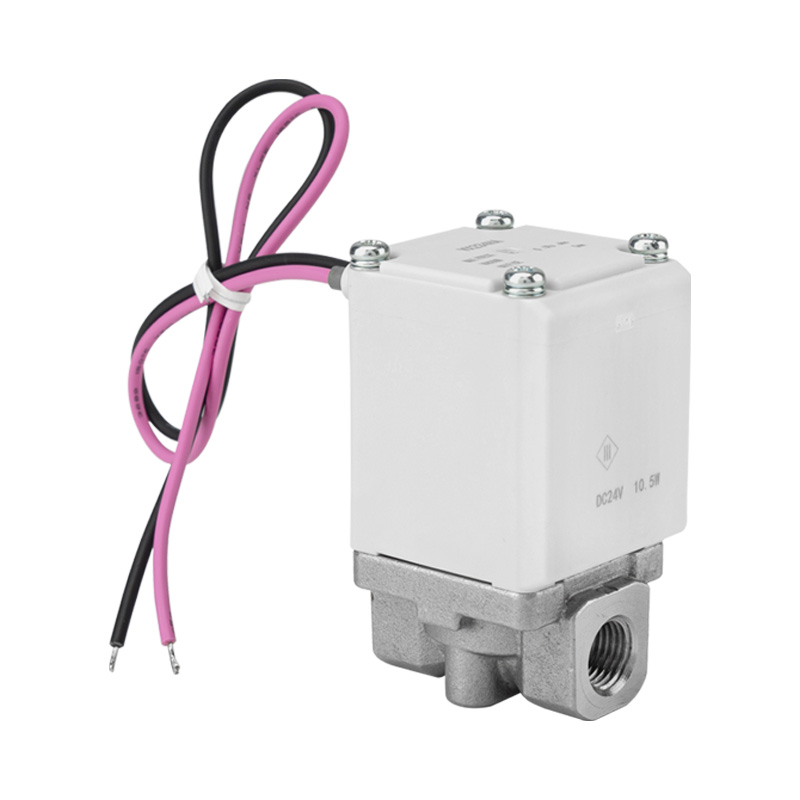

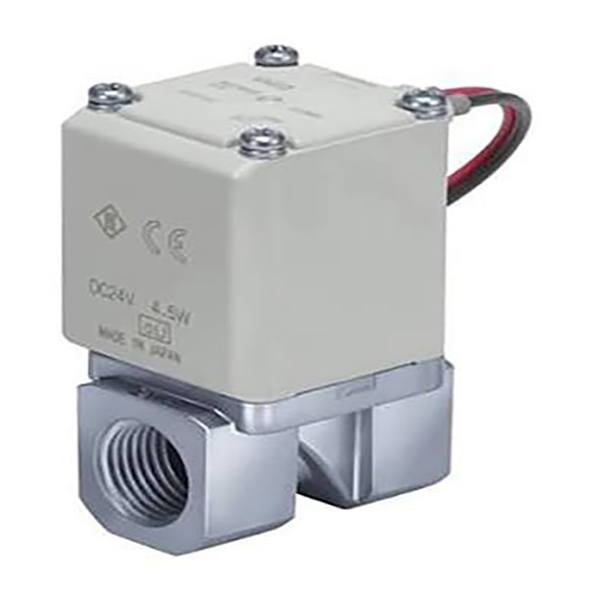

Direktwirkendes 2/2-Wege-Magnetventil der Serie VX23

Marke:SOLH von Richge Technology

1. Produktpositionierung

     Die SOLH VX23-Serie ist ein direkt wirkendes 2/2-Wege-Magnetventil mit Kompatibilität mit mehreren Medien, drucklosem Start und kompakter Leistung bei hohem Durchfluss. Es steuert das Ein- und Ausschalten von Luft-, Wasser-, Öl-, Mittelvakuum- und Warmwasserkreisläufen. Als universelles Hochfrequenz-Schaltventil wird es häufig in Luftblas-, Kühl-, Schmier- und Mittelvakuum-Regelkreisen kompakter Geräte eingesetzt.

2. Hauptmerkmale

--Direkt wirkendes Design mit drucklosem Start

     Kein Mindestbetriebsdruck erforderlich. Stabiles Öffnen und Schließen über den gesamten Druckbereich von 0–1,0 MPa, zuverlässig für Vakuum-, Niederdruck- und Nulldifferenzdruck-Arbeitsbedingungen.

- Universelle Multi-Medium-Kompatibilität

     Funktioniert problemlos mit Druckluft, Leitungswasser, Hydrauliköl, mittlerem Vakuum und warmem Wasser. Ein einzelnes Ventil deckt mehrere Flüssigkeitsanwendungen ab, um die Modellauswahl und die Lagerhaltungskosten zu reduzieren.

-- Kompaktes Leichtgewicht mit verbesserter Durchflusskapazität

     Kleinere Größe und geringeres Gewicht als gleichwertige Standardventile, wobei die Durchflussrate um etwa 20 % erhöht ist. Benötigt nur minimalen Installationsraum, ideal für dichte Anordnungen und modulare integrierte Geräte.

- Geräuscharme und antihaftbeschichtete Struktur

     Das eingebaute Puffer- und Abstandsdesign schwächt die Aufprallgeräusche der Eisenkernbewegung. Hält kaum durch hochviskose Flüssigkeiten fest und sorgt für ein stabiles Abschaltverhalten für einen Langzeitbetrieb.

- IP65 Hoher Schutz und lange Lebensdauer

     IP65 staub- und spritzwassergeschützte Gehäusestruktur. Spulenisolierung Klasse B / Klasse H optional, stabil bei kontinuierlicher Langzeitbestromung mit verlängerter Lebensdauer.

-- Einfache Unterstützung für Rohrleitungen und Verteilermontage

     Kompatibel mit Schnellsteck-Rohrverschraubungen. Unterstützt die unabhängige Einzelmontage und den gestapelten Verteilerblock, wodurch die Verkabelung und Verrohrung vereinfacht und die Wartungseffizienz verbessert wird.

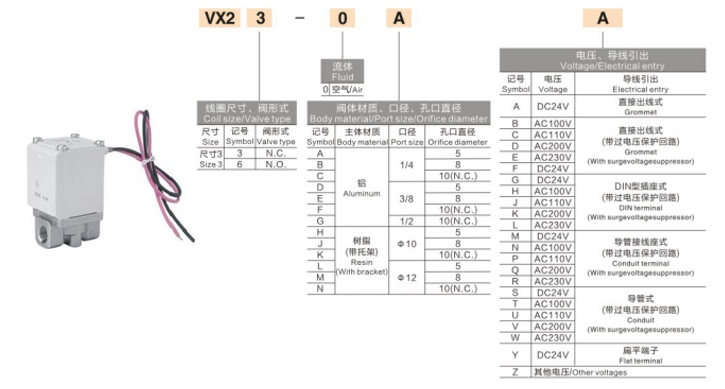

3. Vollständige technische Spezifikationen

     --Schaltungstyp: 2/2-Wege, direkt wirkend

     --Standardfunktion: Normalerweise geschlossener NC (geschlossen bei ausgeschaltetem Gerät, geöffnet bei eingeschalteter Stromversorgung)

     --Anwendbare Flüssigkeiten: Luft, Wasser, Öl, mittleres Vakuum, warmes Wasser

     --Betriebsdruckbereich: 0–1,0 MPa

     --Prüfdruck: 1,5 MPa

     --Umgebungs- und Mediumstemperatur: -20℃ ~ +60℃ (Spule der Klasse H unterstützt höhere Temperaturen)

     --Dichtungsmaterial: NBR, FKM optional

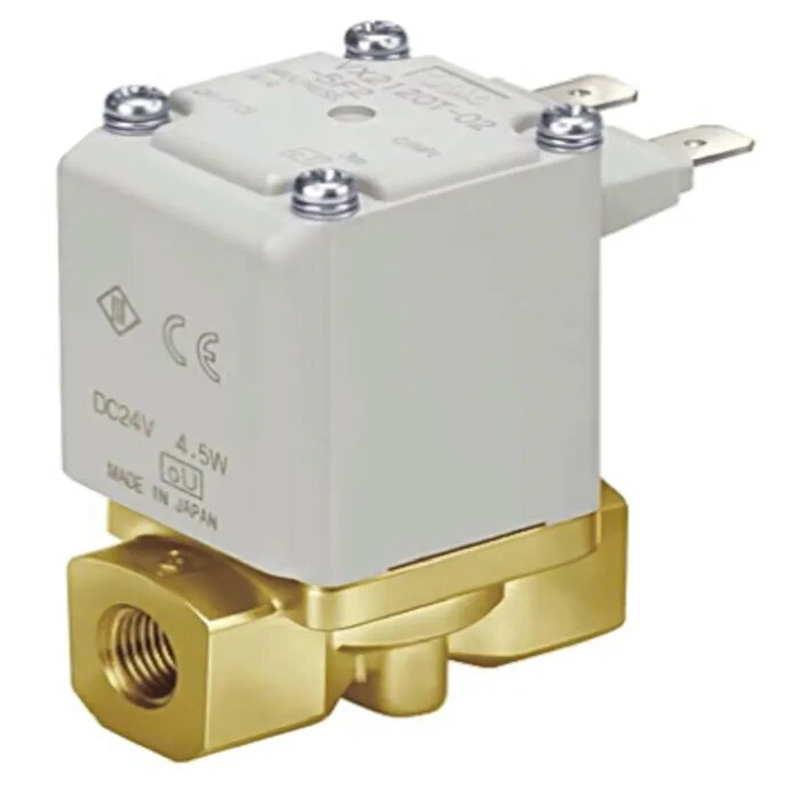

     --Ventilkörpermaterial: Aluminiumlegierung, C37-Messing, SUS-Edelstahl, technisches Harz

     --Anschlussgrößen: 1/4", 3/8", 1/2"

     --Optionale Spulenspannungen: DC12V / DC24V, AC100V / AC110V / AC200V / AC220V

     --Stromverbrauch: DC-Version ca. 10,5 W

     --Schutzart: IP65

     --Montagemodus: Einzelne Standalone-/Verteilerstapelmontage4. Typische Anwendungsszenarien · Automatisierte Gerätekreisläufe: Luftblasen, Flüssigkeitsstrahlen, Kühlung und Schmierungssteuerung

     --Wasseraufbereitung, Reinigungsmaschinen und Ein-Aus-Steuerung kleiner Flüssigkeitsleitungen

     --Vakuumadsorptions-, Vakuumunterbrechungs- und Mittelvakuumsysteme

     --Mini-Flüssigkeitskontrolle für Verpackungs-, Elektronik-, Druck- und Lebensmittelverarbeitungsmaschinen

     --Allgemeine Arbeitsbedingungen, die einen drucklosen Start, Kompatibilität mit mehreren Medien, kompakte Bauweise und dauerhafte Leistung erfordern

Zusammenfassung in einem Satz

     Das direkt wirkende 2/2-Wege-Magnetventil SOLH VX23 zeichnet sich durch drucklosen Start, universelle Multimedium-Anpassung, kompaktes Design mit hohem Durchfluss, Schutzart IP65 und die Möglichkeit zur Verteilermontage aus und fungiert als kostengünstiges Allzweckventil für kleine Ein-Aus-Steuerungssysteme für Flüssigkeiten.
