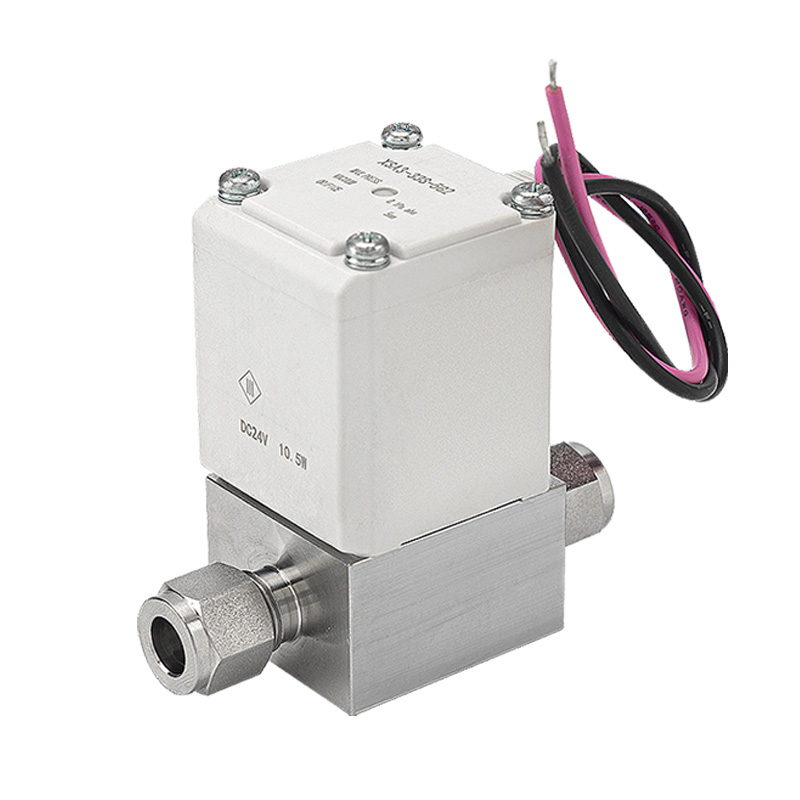

Normalerweise geschlossenes Hochvakuum-Magnetventil der XSA-Serie

Marke:SOLH von Richge Technology

1. Produktpositionierung

     Die SOLH XSA-Serie ist ein normalerweise geschlossenes Magnetventil, das speziell für Ultrahochvakuumkreisläufe entwickelt wurde. Es ermöglicht eine präzise Ein-Aus-Steuerung von Luft- und Inertgasmedien. Mit äußerst hoher Vakuumtoleranz, extrem minimaler Leckage, sauberer, kontaminationssicherer Konstruktion und schneller Reaktionsgeschwindigkeit dient es als zentrale Vakuumkomponente für Präzisionsprozessgeräte, einschließlich Halbleiter, PV-Panels, LCD-Displays, medizinische und Lebensmittelverarbeitungsmaschinen.

2. Hauptmerkmale

- Ultrahochvakuum-Kompatibilität

     Der minimale absolute Betriebsdruck erreicht 1×10⁻⁶ Pa und erfüllt die Prozessstandards für Ultrahochvakuum vollständig, um eine stabile Vakuumerhaltung und eine schnelle Pumpeffizienz von Vakuumsystemen zu gewährleisten.

- Hervorragende dichte Abdichtung und extrem geringe Leckage

     Interne Leckage ≤ 1,3×10⁻⁹ Pa·m³/s; externe Leckage ≤ 1,3×10⁻¹¹ Pa·m³/s. Die doppelte Leistung mit geringer Leckage stabilisiert den Systemvakuumgrad und eliminiert das Risiko gefährlicher Gasaustritte für Arbeitsumgebungen.

- Saubere, partikelarme, optimierte Struktur

     Die im Ventilkörper integrierte interne Feder reduziert die Reibung beweglicher Komponenten und die Partikelerzeugung und passt perfekt zu Produktionslinien mit strengen Reinraumanforderungen.

- Geringer Stromverbrauch und geringes Gewicht

     Bis zu 25 % geringerer Spulenstromverbrauch im Vergleich zu früheren Generationen; Gesamtgewichtsreduzierung um maximal 18 % (mindestens 0,41 kg). Das energiesparende Design erleichtert die kompakte Integration in Präzisionsgeräterahmen.

– Mehrere Verbindungsoptionen

     Zwei universelle Anschlussschemata verfügbar: Gleitringverschraubungen, 1/4-Zoll- und 3/8-Zoll-Klemmringverschraubungen sowie interne Rc/NPT-Gewinde, kompatibel mit verschiedenen Standard-Vakuumrohrleitungsspezifikationen.

- Großer Spannungsbereich und verschiedene elektrische Anschlüsse

     Deckt gängige Spannungen ab, einschließlich DC24V, AC110V / AC220V. Mehrere Verkabelungsformen wie Schnellsteckklemmen, DIN-Klemmen und Kabeleinführungen passen sich an alle gängigen automatisierten Steuerungssysteme an.

-- Stabile und sichere Industriezertifizierung

     Flammenhemmende Spulenklasse UL94V-0; Zertifiziert nach den Standards RoHS, CE, CAT.ES140-7B, geeignet für den langfristigen ununterbrochenen Industriebetrieb.

3. Vollständige technische Spezifikationstabelle

4. Typische Anwendungsszenarien

      --Halbleiterfertigung: Gasinjektion in Prozesskammer und Ein-Aus-Steuerung der Vakuumpipeline

     - PV- und LCD-Produktionslinien: Ultrahochvakuum-Kammerpumpen und Druckhalteschleifen

     -- Medizinische Geräte: Vakuumsterilisationsinstrumente und analytische Laborvakuumkreise

     -- Lebensmittelindustrie: Vakuumverpackungs- und Vakuumtrocknungsmaschinen

     - Wissenschaftliche Forschungslabore: Ultrahochvakuum-Versuchsgeräte und Teilchenphysik-Testgeräte

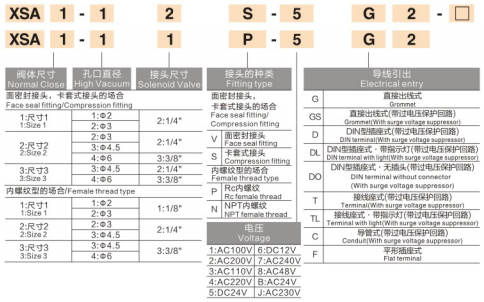

5. Modellbeispiele und Auswahlrichtlinien

5.1: Typische Modellcodes:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Wichtige Auswahlpunkte

      -- Bestätigen Sie die Vakuumqualitätsanforderung: Ob eine Ultrahochvakuumleistung von 1×10⁻⁶ Pa (abs) erforderlich ist

      -- Wählen Sie den Rohrleitungsanschlusstyp: Gleitringdichtung, Klemmringverschraubung oder Rc/NPT-Innengewinde

      - Spulenspannung und elektrische Klemme aufeinander abstimmen: DC24V- oder AC-Serie; Schnellstecker / DIN / Kabelkanalverkabelung

      -- Bestätigen Sie die Anschlussgröße: 1/4 Zoll, 3/8 Zoll, um den Systemflussbedarf zu decken

Zusammenfassung in einem Satz

     Das normalerweise geschlossene Hochvakuum-Magnetventil SOLH XSA unterstützt einen Ultrahochvakuumbetrieb von 1×10⁻⁶ Pa mit extrem geringer Leckage, einer sauberen, partikelarmen Innenstruktur und mehreren austauschbaren Anschlüssen und fungiert als zuverlässige Schaltkomponente für alle industriellen Präzisionsvakuumprozesse.
