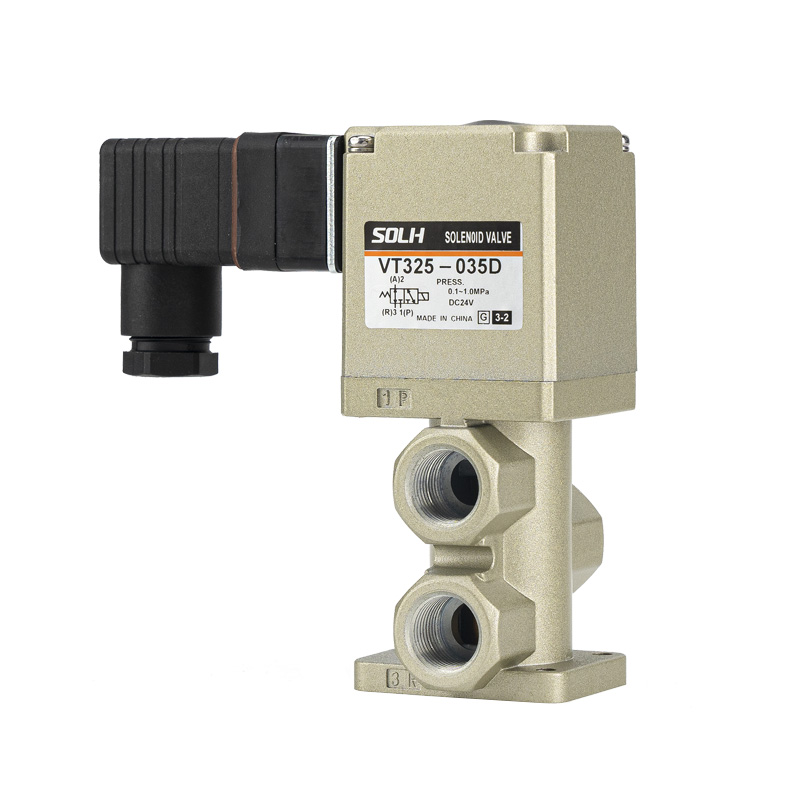

3-Wege-Magnetventil der Serie VT325 – direktwirkender Tellerventiltyp

Marke:SOLH von Richge Technology | SOLH-Standard

1. Produktpositionierung

     Bei der SOLH VT325-Serie handelt es sich um ein direktwirkendes 3-Wege-Magnetventil in Tellerform mit vollständig elastischer Dichtung. Es wurde für Druckluft- und Inertgaskreisläufe entwickelt und ermöglicht das Ein-/Ausschalten des Luftkreislaufs, die Richtungsumschaltung und die Abgassteuerung. Der VT325 unterstützt den drucklosen Start und ist sowohl mit Überdruck- als auch mit Vollvakuumbedingungen kompatibel. Er dient als hochfrequente, stabile und zuverlässige pneumatische Schaltkomponente für allgemeine industrielle Automatisierungsgeräte.

2. Hauptmerkmale

--Direkte Tellerstruktur und druckloser Start

     Kein Mindestbetriebsdruck erforderlich. Es arbeitet stabil über den gesamten Überdruckbereich von 0–1,0 MPa. Die Vakuumversion unterstützt Arbeitsdrücke bis zu -101,2 kPa und ist vollständig an Niederdruck-, Vakuum- und Hochdruck-Arbeitsszenarien anpassbar.

--6-in-1-Multifunktionsdesign für universelle Rohrleitungen

     Durch Ändern der Anschlussverbindungsmodi realisiert ein einzelnes Ventil sechs Funktionsmodi, darunter NC (normalerweise geschlossen), NO (normalerweise offen), Durchflussteilung und Durchflussauswahl. Es deckt vielfältige pneumatische Logikanforderungen mit hervorragender Vielseitigkeit und flexibler Konfiguration ab.

--Ultrahohe Durchflusskapazität und schnelle Reaktion

     Ausgestattet mit optimierten internen Durchflusskanälen liefert das Ventil einen großen Durchflusskoeffizienten von C=6,1 dm³/(s·bar). Es erreicht eine schnelle Reaktionszeit ≤30 ms und unterstützt eine maximale Schaltfrequenz von 5 Hz, perfekt geeignet für pneumatische Hochgeschwindigkeitsschaltungen und Luftzufuhrsteuerung mit hohem Durchfluss.

--Elastische Abdichtung und schmierungsfreier Betrieb

     Verwendet hochwertige elastische Dichtungsmaterialien für hervorragende Luftdichtheit, Anti-Aging-Leistung und lange Lebensdauer. Der völlig schmierfreie Betrieb sorgt für saubere Gaskreisläufe, Umweltfreundlichkeit und deutlich reduzierte tägliche Wartungskosten.

--Kompakte Struktur und flexible Installation

     Das kleine und kompakte Gehäuse spart Installationsraum. Es unterstützt sowohl direkte Kabelausgangs- als auch Steckdosenverkabelungsmethoden. Ausgestattet mit einer standardmäßigen, nicht arretierbaren manuellen Überbrückungstaste für bequemes Debuggen, Überprüfen und manuelles Notschalten vor Ort.

--Vielseitig montierbar und starke Kompatibilität

     Unterstützt die Montage dichter Verteiler und die Stapelinstallation. Abmessungskompatibel mit Standard-Industrieventilinseln, wodurch es sich ideal für modulare zentrale pneumatische Steuerungssysteme und automatisierte integrierte Geräte eignet.

3. Vollständige technische Spezifikationen

     --Port-Konfiguration: 3-Port, 2-Positionen-Einzelmagnetventil

     --Betriebsart: Direktwirkender Tellerventiltyp

     --Dichtungsmethode: Hochleistungs-elastische Gummidichtung

     --Anwendbare Flüssigkeit: Druckluft, Inertgas

     --Betriebsdruck: 0–1,0 MPa; Vakuumtyp: -101,2 kPa ~ 0,1 MPa

     --Prüfdruck: 1,5 MPa

     --Umgebungstemperaturbereich: 5℃ ~ 50℃

     --Reaktionszeit: ≤30 ms (getestet bei 0,5 MPa)

     --Maximale Betriebsfrequenz: 5 Hz

     --Schmierung: Schmierfreies Design

     --Manueller Betrieb: Standardtyp ohne Verriegelung; Werkzeugverriegelungstyp optional

     --Anschlussgröße: Rc 1/4, Rc 3/8

     --Spulenspannung: DC24V, AC110V, AC220V und anpassbare Optionen

4. Typische Anwendungsszenarien

     --Pneumatische Steuerung für automatisierte Produktionslinien, Roboterarme und Spannvorrichtungen

     - Staubblas-, Flüssigkeitsstrahl- und Vakuumadsorptions- und Vakuumunterbrechungssysteme

     --Verpackungs-, Druck-, Textil- und Holzbearbeitungsmaschinen

     --Automatisierungsgeräte, die einen drucklosen Start, Vakuumkompatibilität und Hochfrequenzschaltung erfordern

     --Zentralisierte Ventilinseln und modulare pneumatische Steuerkreise

Zusammenfassung in einem Satz

     Das direkt wirkende 3-Wege-Tellermagnetventil SOLH VT325 verfügt über drucklosen Start, vollständige Vakuumkompatibilität, 6-in-1-Multifunktionsschaltung, ultrahohe Durchflusskapazität und wartungsfreie Leistung und dient als kostengünstige Universallösung für pneumatische Schaltungen mit hohem Durchfluss in industriellen Automatisierungssystemen.
