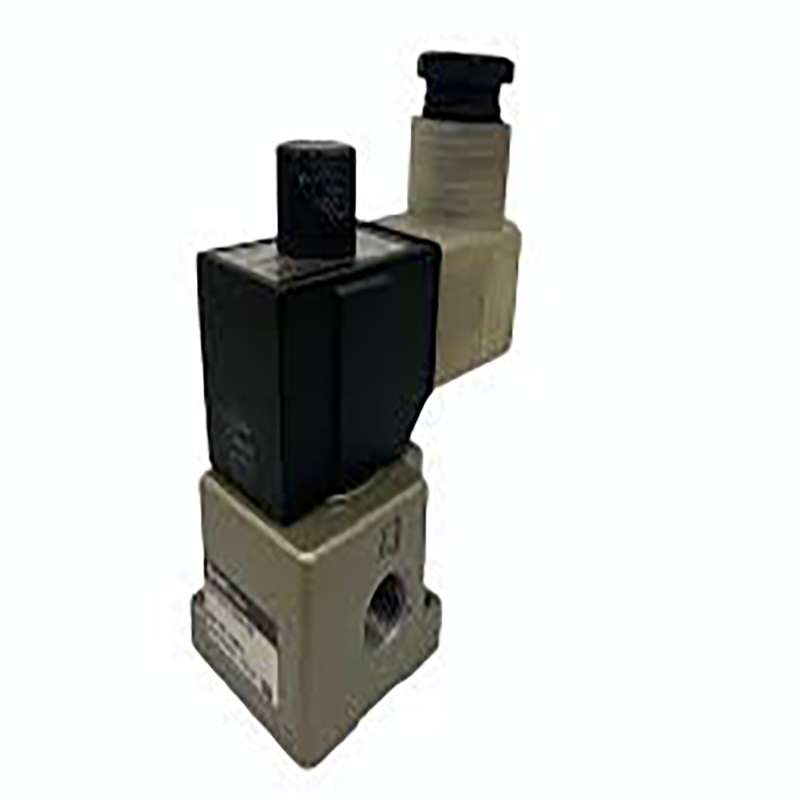

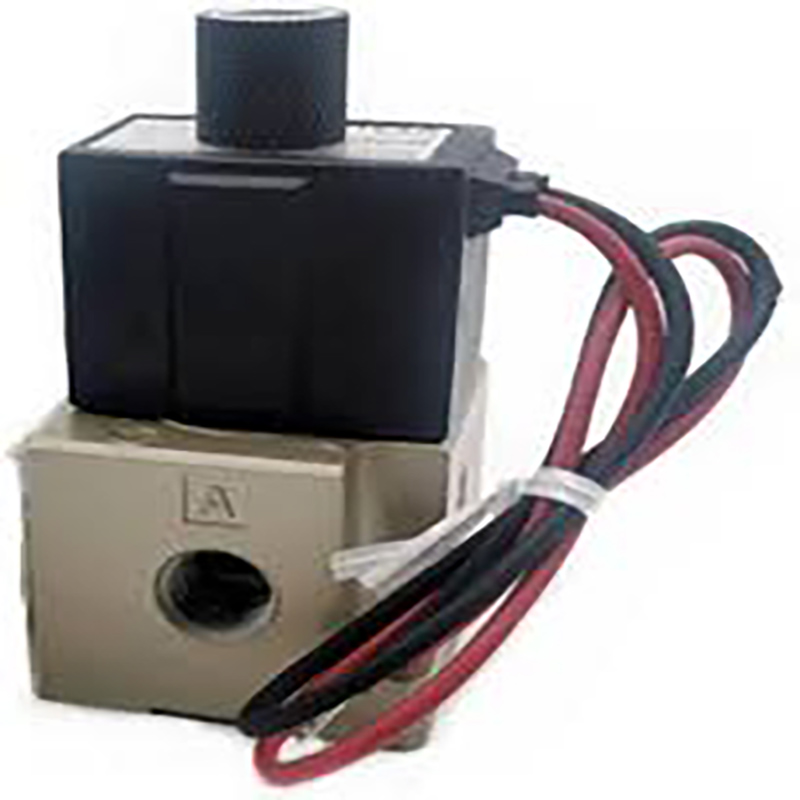

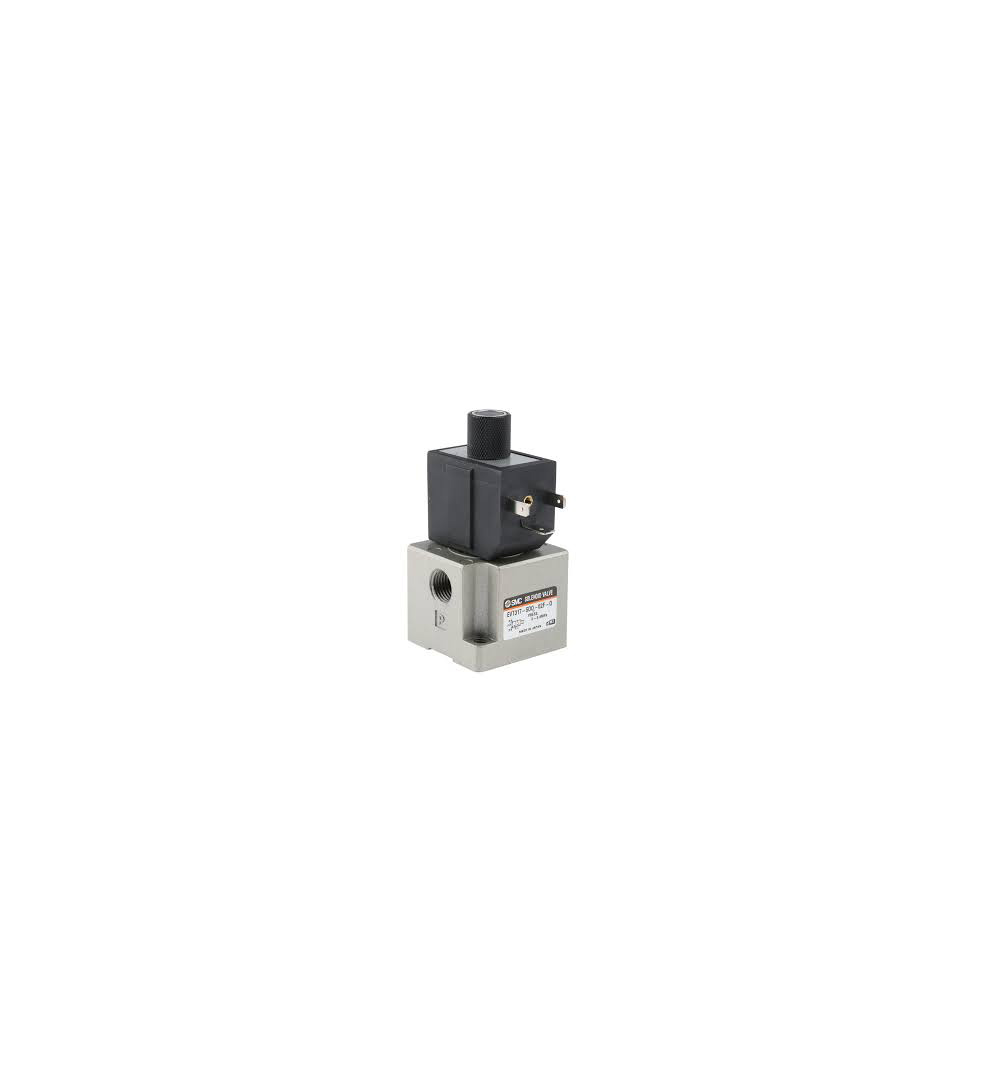

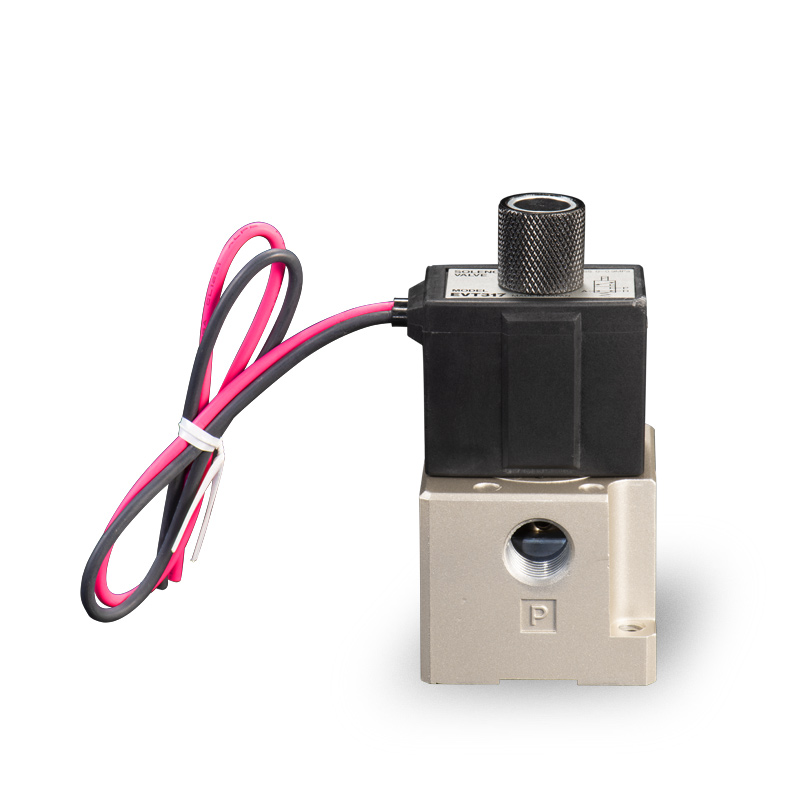

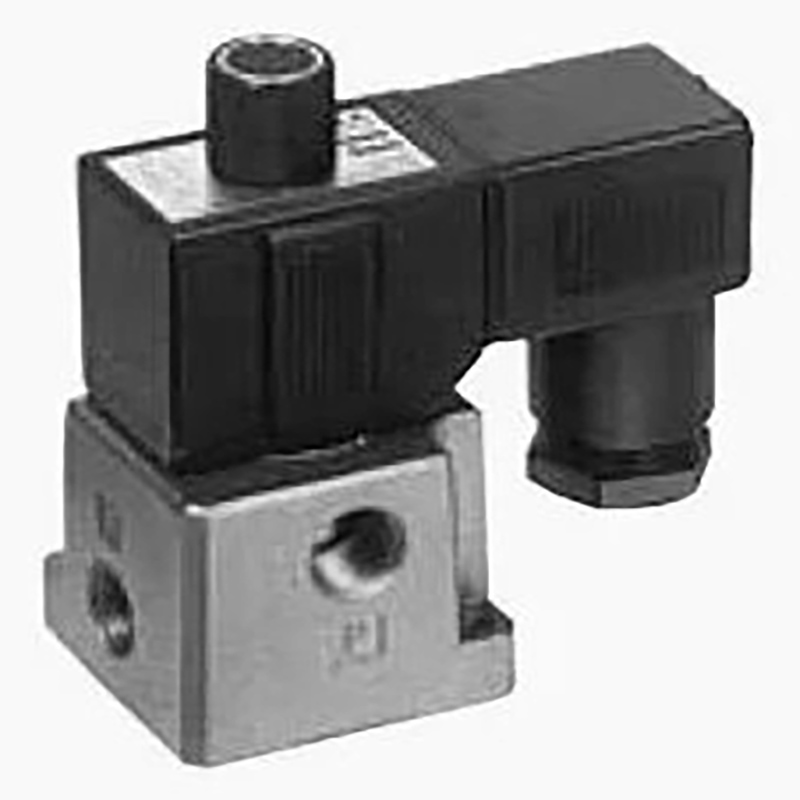

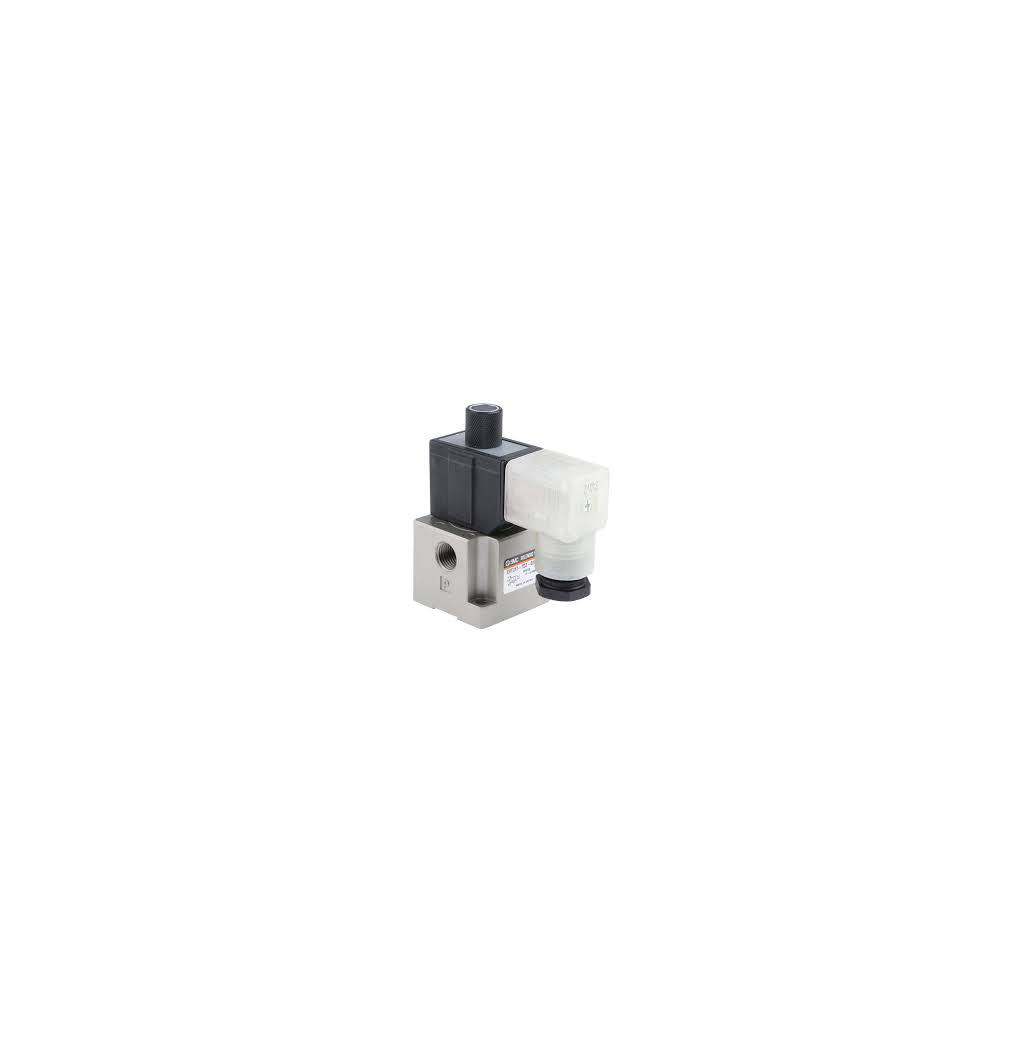

3-Wege-Magnetventil der Serie VT317 – direktwirkender Tellerventiltyp

Marke:SOLH von Richge Technology

Produktpositionierung

     Bei der Serie VT317 handelt es sich um ein direktwirkendes 3-Wege-Tellermagnetventil mit elastischer Dichtungsstruktur gemäß SOLH-Standard. Es wurde für Druckluft- und Inertgaskreisläufe entwickelt und ermöglicht das Ein- und Ausschalten, das Schalten und die Abgassteuerung des Luftkreislaufs. Dieses kompakte Universalschaltventil mit hohem Durchfluss unterstützt den drucklosen Start sowie den Überdruck- und Vakuumbetrieb und eignet sich für die Arbeitsbedingungen verschiedener automatisierter Geräte mit hohem Zyklus.

Kernfunktionen

     --Direkte Tellerventilkonstruktion mit drucklosem Start. Für den Betrieb ist kein Mindeststeuerdruck erforderlich. Stabile Leistung über den gesamten Überdruckbereich von 0–0,9 MPa; Die Vakuumvariante unterstützt einen Druck von bis zu -101,2 kPa und ist an Arbeitsumgebungen mit niedrigem Druck, Vakuum und mittlerem bis hohem Druck anpassbar.

     --6 Funktionen in einem Ventil integriert, flexible Rohrleitungsumschaltung. 6 umschaltbare Arbeitsmodi, einschließlich normalerweise geschlossen (NC), normalerweise offen (NO), Stromteiler und Wahlventil. Eine einzelne Einheit erfüllt unterschiedliche Anforderungen an pneumatische Schaltkreise mit hervorragender Konfigurationsflexibilität.

     --Kompakter Körper mit hervorragender DurchflusskapazitätMini-Gesamtabmessungen: 45×89,5×45 mm; Durchflusskoeffizient C=2,6 dm³/(s·bar). Schnelle Reaktion innerhalb von ≤30 ms und maximale Schaltfrequenz bis zu 10 Hz, perfekt geeignet für Hochgeschwindigkeits-Luftpfadschaltungen.

     --Elastische Dichtung und schmierfreies Design. Hochwertige elastische Dichtungskomponenten sorgen für zuverlässige Dichtheit und längere Lebensdauer. Der schmierungsfreie Betrieb hält die Gaskreisläufe sauber und umweltfreundlich und senkt gleichzeitig die Kosten für die routinemäßige Wartung.

 Integrierte, nicht arretierbare Handbetätigung für eine einfache Inbetriebnahme. Der standardmäßige, nicht arretierbare manuelle Druckknopf erleichtert die Fehlerbehebung vor Ort, die Geräteinspektion und das manuelle Notschalten und vereinfacht so die Installations- und Wartungsverfahren.

     --Ventilverteiler montierbar und starke Kompatibilität. Unterstützt die gestapelte Montage von Verteilern und passt zu Standard-Ventilinselsystemen, ideal für zentralisierte pneumatische Steuerung und integrierte Mehrventilkreisläufe.

Vollständige technische Spezifikationen

     --Port-Layout: 3-Port

     --Betriebsstruktur: Direktwirkender Tellerventiltyp

     --Dichtungstyp: Elastische Gummidichtung

     --Anwendbares Medium: Druckluft, Inertgas

     --Betriebsdruck: 0–0,9 MPa; Vakuummodell: -101,2 kPa ~ 0,1 MPa

     --Prüfdruck: 1,5 MPa

     --Umgebungstemperatur: -10℃ ~ +50℃

     --Reaktionszeit: ≤ 30 ms

     --Maximale Betriebsfrequenz: 10 Hz

     --Schmierbedarf: Schmierfrei

     --Manueller Betrieb: Nicht verriegelnde manuelle Überbrückung

     --Anschlussgewindegröße: Rc 1/4 (02)

     --Optionale Spulenspannung: DC12V / DC24V, AC110V / AC220V und kundenspezifische Spannungen

     --Schutzklasse: Staubdichte Struktur4. Typische Anwendungsszenarien · Pneumatische Steuerkreise für automatisierte Montagelinien, Roboterarme und Spannvorrichtungen

     - Luftblas-, Flüssigkeitsstrahl- und Vakuumadsorptionssysteme

     --Verpackungs-, Druck-, Textil-, Holz- und Lebensmittelverarbeitungsmaschinen

     --Geräte, die einen drucklosen Start, Vakuumkompatibilität, Hochfrequenzzyklen und einen kompakten Installationsraum erfordern

     --Zentralisierte Ventilinseln und integrierte pneumatische Steuerkreise

Zusammenfassung in einem Satz

     Das direkt wirkende 3-Wege-Tellermagnetventil SOLH VT317 verfügt über drucklosen Start, vollständige Vakuumkompatibilität, sechs umschaltbare Funktionen, kompakte Leistung mit hohem Durchfluss und wartungsfreien Betrieb und dient als kostengünstiges Universalventil für die Ein-/Aus- und Schaltsteuerung aller pneumatischen Schaltkreise der Automatisierung.
