Vorgesteuerte explosionsgeschützte Magnetventile der Serie 50-VFE / 50-VPE

Marke:SOLH von Richge Technology

 I. Produktübersicht

     Die SOLH 50-Serie ist eine druckfeste, vorgesteuerte, explosionsgeschützte Magnetventil-Produktlinie, die in zwei Kernmodelle unterteilt ist:

     --50-VFE: druckfestes 5/2-Wege-Magnetventil

     --50-VPE: druckfestes 3/2-Wege-Magnetventil

     Die gesamte Serie ist mit der explosionsgeschützten Zertifizierung Ex d Ⅱ BT4, der obligatorischen explosionsgeschützten Zertifizierung China Ex-CCC und der internationalen explosionsgeschützten TIIS-Zulassung mit IPX6-Wasser- und Staubdichtigkeit zertifiziert. Es eignet sich für Umgebungen mit brennbaren und explosiven Gasen der Zonen 1 und 2, einschließlich Beschichtungen, Lithiumbatterien, Chemikalien, Tinte, Staubverpackungen sowie Öl- und Gasunterstützungsgeräten.

     Alle Spulen haben einen einheitlichen Stromverbrauch von 3,5 W, sind schmiermittelfrei und unterstützen zwei Installationsformen: individuelle Gewindemontage und Mehrstationen-Ventilinsel.

Kernunterscheidung zwischen zwei Modellen

     --50-VFE: Für bidirektionalen Antrieb von doppeltwirkenden Zylindern

     --50-VPE: Kompatibel mit Vakuum-Unterdruck- und einfachwirkenden Zylinderkreisen

     Das explosionsgeschützte Gehäuse und die Spulen sind zwischen den beiden Modellen vollständig austauschbar, während die Ventilluftkanäle und Verteilerbasen völlig unverwechselbar sind.

2. Universelle Explosionsschutz-Standardspezifikationen (gilt für beide Modelle)

2.1: Explosionssicherheitsparameter

     --Explosionszeichen: Ex d Ⅱ BT4 Gb (maximale Oberflächentemperatur T4: 135℃); optionale Niedertemperaturversionen T5 / T6

     --Schutzklasse: IPX6, beständig gegen Spritzwasser, stabil in feuchten und staubigen Werkstattumgebungen

     --Zertifizierungen: China obligatorisches Ex-CCC, japanisches TIIS, internationaler IEC-Standard für Explosionsschutz, RoHS-Umweltkonformität

     --Gefährliche Zonen: Gasexplosion Zone 1, Zone 2; kompatibel mit Arbeitsumgebungen mit Ethylen, Propylen, Farblösungsmitteln und brennbarem Staub

     --Verkabelungsoptionen: druckfeste T-Kabelverschraubung aus Metall, feuerfeste L-Buchsenverdrahtungskästen zur Vermeidung elektrischer Funkenlecks

     --Spulenspannungen: DC24V / DC12V, AC220V / AC110V; Konstante Spulenleistung von 3,5 W, geringe Wärmeentwicklung für Explosionssicherheit

2.2 Allgemeine mechanische Parameter

     --Arbeitsmedium: Trockene, saubere Druckluft, Inertgas; Vakuumbetrieb nur für 50-VPE verfügbar

     --Schmierung: Schmierfrei, abgestimmt auf die ölfreie Luftkombinationseinheit AFC; AC/BC-Ölnebel-Dreifachanlagen sind für Vakuumkreise verboten

     --Manuelle Überbrückung: Manueller Druckstift, verriegelbar/nicht verriegelbar, optional für Schaltkreistests im ausgeschalteten Zustand

     --Installation: Das Ventil kann in jedem Winkel ohne Schwerkraftbeschränkung montiert werden

     --Max. Schaltfrequenz: 1-Hz-Zyklus; Reaktionszeit ≤45 ms (getestet unter 0,5 MPa Standard-Luftversorgung)

     --Betriebstemperatur: T4-Version: -10℃ ~ +50℃; T6-Tieftemperaturversion: -10℃ ~ +40℃ (keine interne Vereisung zulässig)

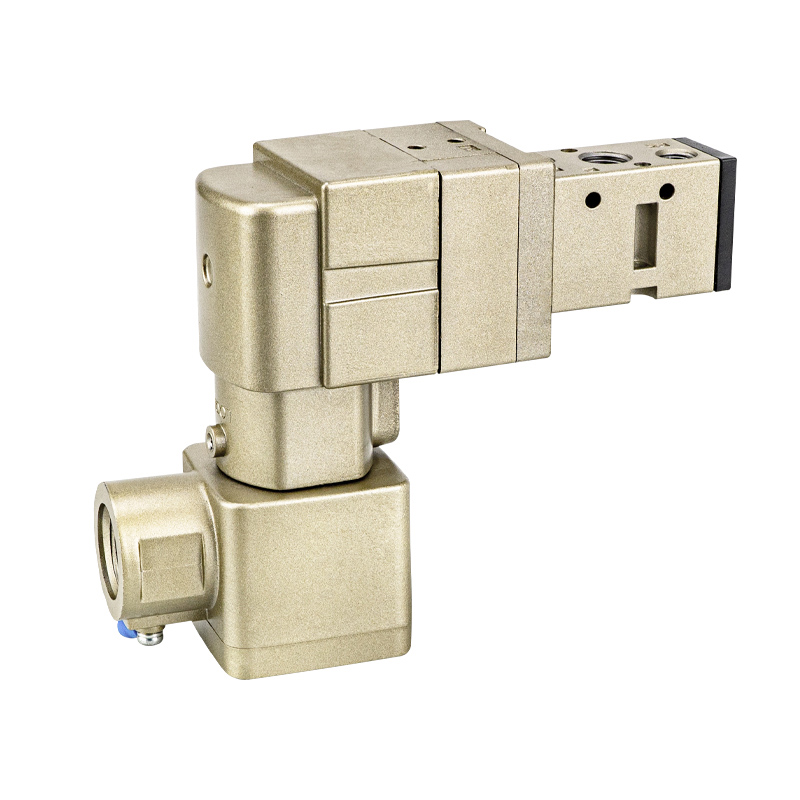

3. Explosionsgeschütztes 5-Port-Magnetventil der Serie 50-VFE (Serie 50-VFE3000/5000)

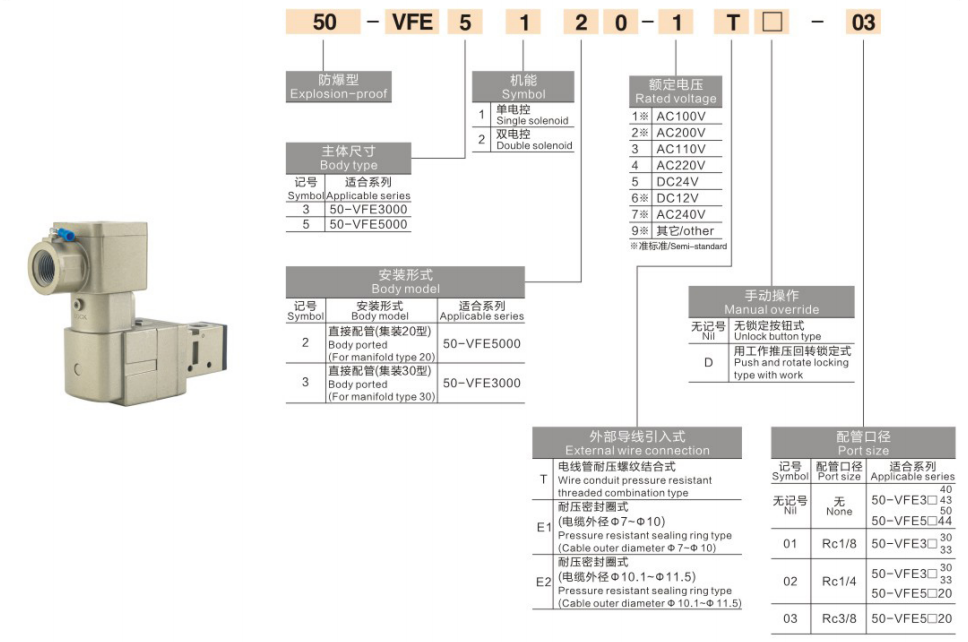

3.1 Definition des Modellcodes (Beispiel: 50-VFE51201T)

     --50: Code der druckfesten Serie

     --VFE: 5/2-Wege-Pilotschieberventil mit elastischer Dichtung

     --5: 5000 High-Flow-Spezifikation

     --1: Einzelmagnet-Federrückstellung

     --2: Direktmontage mit Gewinde

     --0: Standardkonfiguration

     --1: G1/4-Anschlussgewinde

     --T: Druckfeste Kabelverschraubung aus Metall

Modellunterspezifikationen

     --50-VFE3000:Kompakter, geringer Durchfluss, effektive Querschnittsfläche 18 mm², Cv=1,0, G1/8-Anschluss

     --50-VFE5000:Hauptstrom-Standarddurchfluss, effektive Querschnittsfläche 45 mm², Cv=2,5, G1/4-Hauptstromanschluss

3.2 Struktur und Luftkreislogik (5/2-Wege)

    --Portdefinition:P-Versorgungseingang, A-Ausgang, B-Ausgang, R1/R2 zwei unabhängige Auslassanschlüsse; Hauptventil + Pilotventil mit zentraler Entlüftung, keine separate Pilotentlüftungsleitung erforderlich, um die Verkabelung zu vereinfachen

     --Spulenstruktur:Elastische Dichtung der Steuerspule; Mindestens 0,15 MPa Druckdifferenz zum Antrieb der Spule erforderlich, kann sich bei Vakuum-Unterdruck nicht verschieben

Funktionsmodi

    --Singenle Magnet (Suffix 1):Unter Spannung → P→A, B→R2; Zurücksetzen der Ausschaltfeder → P→B, A→R1, Zurücksetzen des Einwegzylinders

    --Doppelmagnet (Suffix 2):Latch-Memory-Funktion, behält die Ventilposition nach einem Stromausfall bei, ideal für Spannstationen mit Langzeitdruckhaltung

3.3 Passendes Installationszubehör

     --Gewindemontage:Direkter G1/8-, G1/4-Gewindeanschluss, kompatibel mit KQ2-Steckanschlüssen und PU/PA-Pneumatikschläuchen

     --Verteilerventilinsel:Spezielle Verteilerbasis mit 5 Anschlüssen 50-VV5FE3 (für Serie 3000) / 50-VV5FE5 (für Serie 5000), unterstützt die zentrale Luftversorgung von bis zu 10 Stationen; Verteiler-Luftkanäle passen nur auf VFE-Ventile, eine gemischte Montage mit VPE-3-Wege-Ventilen ist verboten

3.4 Typische Anwendungen (nur für doppeltwirkende Zylinderschaltungen)

     --Doppeltwirkende Transfer-, Stopper- und Stanzspannzylinder auf explosionsgeschützten Produktionslinien

     --Pneumatische NAMUR-Kugelhahn-/Absperrklappenantrieb-Schaltsteuerung für chemische Rohrleitungen

     --Zentralisierte Ventilinselautomatisierung für Beschichtungs- und Lithiumbatterie-Staubwerkstätten

     --Alle explosionsgeschützten Pneumatiksysteme, die eine bidirektionale Aus- und Einfahrbewegung des Zylinders erfordern

3.5 Einschränkungshinweis

     Vakuumkreisläufe sind strengstens verboten. Ohne ausreichende Druckdifferenz unter Unterdruck kann sich die Spule nicht bewegen, was zum Verlust des Saugnapfes und einer Fehlfunktion des Zylinders führt. Nur kompatibel mit Standard-Positivluftversorgung mit 0,2–0,9 MPa.

4. Explosionsgeschütztes 3-Port-Magnetventil der Serie 50-VPE (Serie 50-VPE500/700)

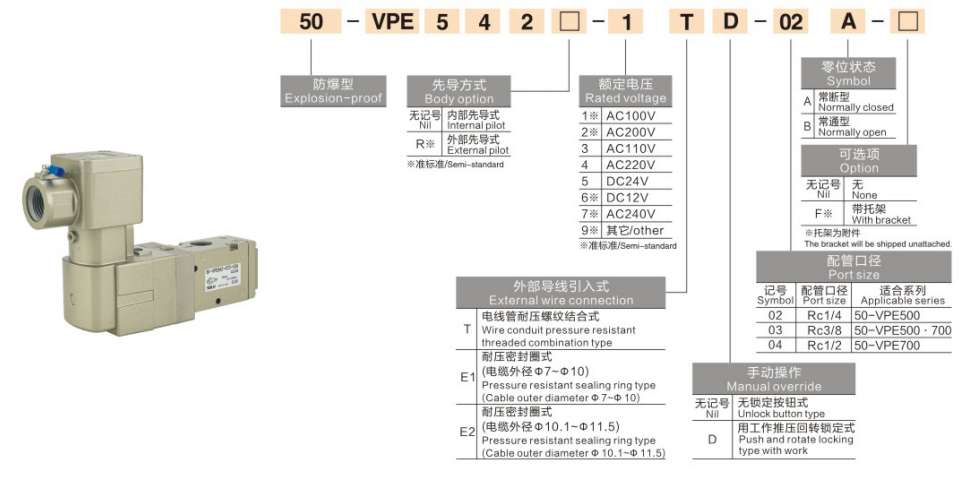

4.1 Modellcode-Definition (Beispiel: 50-VPE54201T)

     --50: Code der druckfesten Serie

     --VPE: 3/2-Wege-Pilotsitzventil mit elastischer Dichtung

     --542: VP500-Spezifikation, Gewinde, normalerweise geschlossen, NC

     --0: Standardkonfiguration

     --1: G1/4-Anschlussgewinde

     --T: Druckfeste Kabelverschraubung aus Metall

Modellunterspezifikationen

     --50-VPE500: Standarddurchfluss, effektive Querschnittsfläche 41,4 mm², Cv=2,3, für herkömmliche Vakuumhandhabung

     --50-VPE700: Hoher Durchfluss, effektive Querschnittsfläche 72 mm², Cv=4,0, für den Vakuumtransport großer Bleche und Kartons mit mehreren Löchern

4.2 Struktur und Luftkreislogik (3/2 Öffner NC, NO umwandelbar)

     --Port-Definition: P-Versorgungseingang, A-Ausgang, R-Einzelauslass; Unabhängiger Steuerauslassanschluss PE. In explosionsgeschützten Zonen mit hohem Staubgehalt können externe Rohrleitungen Abgase in sichere Bereiche leiten

     --Spulenstruktur: Pilot-Hartdichtungs-Tellerventil, Null-Differenzdruck-Start, stabiler Betrieb bei Vollvakuum bis zu -101,2 kPa, spezielles druckfestes Ventil für Vakuumkreise

NC-Arbeitslogik (KEINE Funktion umschaltbar)

     --Unter Spannung: P für Luftversorgung mit A verbunden, R geschlossen; Vakuumerzeuger erzeugt Unterdruck, einfachwirkender Zylinder fährt aus

     --Ausschalten: P abgeschaltet, A wird zur Druckentlastung automatisch mit R verbunden; Saugnapf, sofortige Vakuumunterbrechung, einfachwirkende Zylinderfeder zieht sich automatisch zurück. Bei der Abschaltung explosionsgeschützter Anlagen werden Werkstücke freigegeben, um die Betriebssicherheit zu erhöhen

4.3 Passendes Installationszubehör

     --Direkte Gewindemontage: M5-, G1/8-, G1/4-Gewindeanschlüsse, direkt vor den Vakuumerzeugern installiert

     --Spezielle Vakuumverteilerinsel: Exklusive 3-Port-Basis 50-VV3PE mit unabhängigen Luftkanälen, kann nicht mit VFE-Ventilen mit 5 Ports kombiniert werden

4.4 Kernvorteile (einziges konformes druckfestes Ventil für vakuumexplosionsgeschützte Kreisläufe)

     - Null-Differenzdruck-Start, kompatibel sowohl mit Vakuum-Unterdruck als auch mit Standard-Überdruck-Arbeitsbedingungen

     --Automatische Druckentlastung bei Stromausfall; Werkstücke werden freigegeben, wenn explosionsgeschützte Geräte anhalten, um Klemmverletzungen oder Sturzgefahren zu vermeiden

     --Extrem leckagearme Tellerdichtung, keine Saugdämpfung bei Langzeit-Vakuumadsorption

4.5 Typische Anwendungen

     --Explosionsgeschützte Vakuumhandhabung: ZU/ZB-Vakuumgenerator + ZPT-Puffersaugnapf für Lithiumbatterie, Beschichtung und explosionsgeschützte Materialaufnahme für Lebensmittel

     --Einfachwirkende Federrückstellzylinder zum Heben, Spannen und Auswerfen einfacher Werkzeuge

     --Unterdruck-Adsorptionsübertragung von Folien, Kartons und Glasscheiben in Werkstätten für brennbare und explosive Stoffe

     --Zweigluftzufuhr-Abschaltung und Wartungsdruckentlastungskreise für explosionsgeschützte Geräte

5. Vergleichstabelle: 50-VFE VS 50-VPE

6. Standardmäßige explosionsgeschützte komplette pneumatische Schaltungsanpassung

     --Schaltung1: Explosionsgeschützte Vakuumhandhabung (50-VPE54201T):  Ölfreie, explosionsgeschützte Luftkombination AFC2000 → 50-VPE54201T → PU6-Schlauch → gerader Vakuumgenerator ZU + ZPT-Puffersaugnapf

    --Kreis 2: Explosionsgeschützter Doppelzylindertransfer (50-VFE51201T):  Explosionsgeschützte Luft-Dreifacheinheit AC2000 → 50-VFE51201T 5-Wege-Ventilinsel → PU8-Schläuche → doppeltwirkender explosionsgeschützter SC/SDA-Zylinder

    --Schaltung 3: Explosionsgeschützte einfachwirkende Spannvorrichtung:  Explosionsgeschützter Druckregler AR → 50-VPE500 → PU4-Mikroschlauch → MAL Mini-Einzelzylinder

7. Auswahl- und explosionsgeschützte Sicherheitsbetriebsspezifikationen

    --Vakuumkreise dürfen nur 50-VPE verwenden:  Die Spulenstruktur des 50-VFE kann ohne Druckdifferenz nicht verschoben werden; Die Verwendung in Vakuumkreisläufen führt zu einem Totalausfall und einem Sicherheitsrisiko beim Herunterfallen des Werkstücks. AC/BC-Dreiereinheiten mit Ölnebelgeneratoren sind für Vakuumsysteme strengstens verboten, da eine Ölverunreinigung den VPE-Ventilkegel blockiert und zu Undichtigkeiten führt.

    --Doppeltwirkende Zylinder müssen mit einem 50-VFE-5-Wege-Ventil ausgestattet sein:  Das VPE mit 3 Anschlüssen bietet nur einen Luftauslass und kann keine bidirektionale Bewegung zum Aus- und Einfahren des Zylinders realisieren. Es kann keine 5-Wege-Ventile ersetzen.

     --Eine gemischte Montage von Verteilerblöcken ist verboten:  Die VFE-Basis mit 5 Anschlüssen und die VPE-Basis mit 3 Anschlüssen verfügen über unabhängige Luftkanalöffnungen. Eine kreuzweise Installation führt zu Luftlecks im gesamten Kreislauf und zu Fehlfunktionen der Anlage.

    --MaWichtige Regeln für die explosionsgeschützte Verkabelung:  Bei dicht abgedichteten Kabeln müssen originale druckfeste T-Kabelverschraubungen aus Metall verwendet werden. Keine freiliegenden Metallkontakte in den Anschlusskästen. Der unbefugte Austausch gegen gewöhnliche Kunststoffsteckdosen ist verboten. Wenn der Pilot-PE-Auslassanschluss eine externe Entwässerung benötigt, müssen die Rohrleitungen das Abgas in ausgewiesene explosionsgeschützte Sicherheitszonen leiten, um eine Ansammlung brennbarer Gase zu vermeiden.

    --Anforderungen an die Luftzufuhr-Frontend-Filtration:  AF/AFC-Luftfilter (Präzision 5 μm) müssen vor explosionsgeschützten Ventilen installiert werden. Staub und Wasserdampf, die in das Ventilgehäuse eindringen, führen zu einem Blockieren der Spule, was unter explosionsgeschützten Arbeitsbedingungen zu Verbrennungs- und Explosionsgefahren führen kann.

     --Wartungs- und Überholungsvorschriften:  Vor der Demontage zu Wartungszwecken das manuelle Durchgangsventil des vorgeschalteten HSV abschalten und den Restdruck in der Rohrleitung ablassen. Die Demontage explosionsgeschützter Gehäuse unter Spannung oder unter Druck ist verboten; Bei beschädigten druckfesten Kontaktflächen erlöschen sämtliche Explosionsschutzzertifizierungen.

8. Industrielle Anwendungsfelder

     Explosionsgeschützte Beschichtungs- und Montagelinien für Lithiumbatterien, Automatisierung des Farbspritzens, automatische Steuerung von Ventilen für chemische Rohrleitungen, Werkstätten für Tintendruckstaub, Produktionslinien für explosionsgeschützte Lebensmittelverpackungen, pneumatische Antriebe zur Öl- und Gasunterstützung, explosionsgeschützte pharmazeutische saubere Ausrüstung, explosionsgeschützte Manipulatoren für die Sortierung von Staubmaterialien.

Zusammenfassung in einem Satz

     Explosionsgeschützte Pilotmagnetventile der Serie SOLH 50, aufgeteilt in 50-VFE-Schieberventile mit 5 Anschlüssen für doppeltwirkende Zylinder und 50-VPE-Tellerventile mit 3 Anschlüssen für Vakuum- und einfachwirkende Zylinder, zertifiziert nach Ex d II BT4 / CCC / TIIS mit Schutzart IPX6 und dienen als zertifizierte sichere pneumatische Schaltlösungen für alle Industrieproduktionslinien für brennbare Sprengstoffe der Zone 1 und Zone 2.
