Doppelstangen-Gleitzylinder der Serie CX2 | Flacher Pneumatikzylinder mit hoher Schubkraft

Marke: SOLH von Richge Technology

Produktübersicht und grundlegende Strukturmerkmale

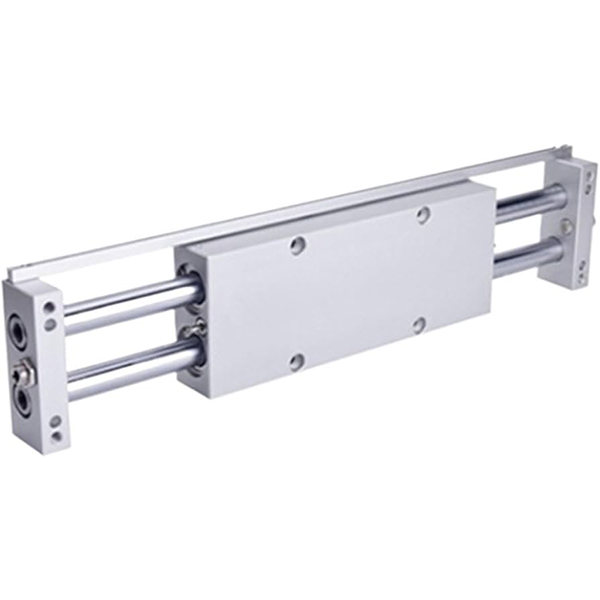

Die SOLH CX2-Serie ist ein professioneller Doppelkolben-Doppelstangen-Gleitlagerzylinder mit extrem niedrigem Profil, doppelter Schubleistung, hervorragender Verdrehsicherungsgenauigkeit und starkem seitlichen Lastwiderstand. Es deckt Bohrungsgrößen von φ10 mm, φ15 mm und φ25 mm mit Standardhüben von 25 mm bis 200 mm ab. Diese Serie wurde für kompakten Einbauraum, präzise Führung und mittelschwere Last-Schub-/Ziehvorgänge entwickelt und wird häufig in verschiedenen automatisierten Präzisionsstationen eingesetzt. Erweiterte Modelle einschließlich CXWM (Gleitlager mit hydraulischem Puffer) und CXWL (Kugellager mit hydraulischem Puffer) sind für Arbeitsbedingungen mit hoher Geschwindigkeit und starken Stößen erhältlich.

Wichtige strukturelle Vorteile

• Doppelter Schubausgang mit doppelter Stange: Durch die Verwendung einer integrierten Doppelkolben- und Doppelstangenstruktur ist der theoretische Schub doppelt so hoch wie der eines Einstangenzylinders mit derselben Bohrungsgröße, was zu einer starken Antriebskraft und einer hervorragenden Gesamtstruktursteifigkeit führt. Das Standardmodell CX2 verfügt über eine hochpräzise Gleitlagerführung für stabile lineare Bewegungen.

• Ultrahohe Verdrehsicherung und Positionierungsgenauigkeit: Die symmetrische Doppelstabstruktur sorgt für eine zuverlässige mechanische Verdrehsicherung. Die Antirotationsgenauigkeit erreicht ±0,1° (φ10) und ±0,02° (φ25) und gewährleistet so eine hervorragende wiederholte Positionierungsstabilität. Die hochpräzise Parallelbearbeitung zwischen Montagefläche und Kolbenstangen erhöht die Widerstandsfähigkeit gegenüber seitlichen und exzentrischen Belastungen erheblich.

• Flache und flexible multidirektionale Montage: Das ultradünne, kompakte Gehäusedesign passt sich perfekt an enge und beengte Geräteräume an. Sowohl der Zylinderkörper als auch die Endplatte unterstützen eine feste Installation und ermöglichen so zwei Arbeitsmodi:Zylinderkörper mit beweglicher Endplatte befestigt oderEndplatte mit beweglichem Zylinderkörper befestigt. Ausgestattet mit vierseitigen Befestigungslöchern und Rohranschlüssen in drei Richtungen unterstützt es die Befestigung von oben, unten und von der Seite mit flexibler Anordnung der Luftleitungen.

• Reibungsloser Betrieb und lange Lebensdauer: Doppelt wirkende hin- und hergehende Struktur mit Gummipuffern an beiden Enden als Standardkonfiguration reduziert effektiv Bewegungsstöße und Betriebsgeräusche. Die optionalen hydraulischen Pufferversionen CXWM/CXWL bieten eine hervorragende Stoßdämpfung sowohl für den Hochgeschwindigkeits- als auch für den Niedriggeschwindigkeitsbetrieb und ermöglichen so eine Geräuschreduzierung und eine wartungsfreie Pufferleistung. Das ölfreie Design passt sich sauberen Arbeitsumgebungen an und minimiert die täglichen Wartungskosten.

Vollständige Modellbenennungsregeln

Modellbeispiele: CX2N15-50 | CX225-100-M9BW

Referenzbeispiele für Standardbestellungen

• CX210-25: 10 mm Bohrung, 25 mm Hub, Standardtyp ohne Magnetschalter

• CX215-75-2S: 15 mm Bohrung, 75 mm Hub, zwei Magnetschalter für die Erkennung zweier Positionen

• CX2N25-100: 25 mm Bohrung, 100 mm Hub, magnetfreier Typ für magnetempfindliche Szenarien

Technische Standardparameter

(Standardtestbedingungen: 20℃ Normaltemperatur, 0,5 MPa Nenndruck)

1. Allgemeine Leistungsangaben

• Betriebsmodus: Doppeltwirkend (Doppelkolben-Synchronantrieb)

• Arbeitsdruckbereich: 0,15~0,7 MPa; Prüfdruck: 1,05 MPa

• Umgebungstemperatur: -10℃~60℃ (eisfreie konventionelle Umgebung)

• Kolbenbetriebsgeschwindigkeit: 50~500 mm/s (Standard CX2); bis zu 800 mm/s (CXWM/CXWL Hochgeschwindigkeitsversionen)

• Puffermodus: Gummipuffer mit zwei Enden (Standard); optionaler hydraulischer Puffer für CXWM/CXWL-Modelle

• Schmiermodus: Ölfreier, wartungsfreier Betrieb, geeignet für saubere Industrieumgebungen

2. Theoretische Doppelschubdaten (Einheit: N)

3. Zulässige seitliche Drehmomentdaten (Einheit: N·m)

4. Produktgewichtsdaten (50 mm Hub, Einheit: kg)

Typische Anwendungsszenarien

• Präziser Materialtransfer: Ideal für die Verschiebung von Elektronik- und Halbleiterwerkstücken, den Palettenwechsel und das Schieben/Ziehen von Vorrichtungen. Die extrem hohe Verdrehsicherungsgenauigkeit gewährleistet Nullversatz bei hochpräzisen Positionierungs- und Transfervorgängen.

• Heben mittelschwerer Lasten: Geeignet zum Heben von Werkstücken in der Produktionslinie, zum Auswerfen von Formen und zum Fahren schwerer Lasten mit kurzem Hub. Die einzigartige Doppelschubstruktur und die starke antiexzentrische Tragfähigkeit sorgen für eine stabile und kraftvolle Fahrleistung.

• Automatisierungsstationen für begrenzte Räume: Perfekt für die Installation von Geräten mit engem Spalt, horizontaler, kompakter Anordnung und dichter Anordnung mehrerer Zylinder. Das flache Gehäuse und das multidirektionale Montagedesign maximieren die Raumausnutzung.

• Arbeitsumgebungen mit hoher Sauberkeit: Ölfreies und staubarmes Design, passt sich an medizinische, Lebensmittel- und elektronische Präzisionsgeräte an. Die optionale magnetfreie Version (N-Typ) passt perfekt zu magnetempfindlichen Anwendungsszenarien ohne magnetische Störungen.

Dreistufige Schnellauswahlanleitung

1. Auswahl der Bohrungsgröße: Wählen Sie die Bohrungsgröße entsprechend der tatsächlichen Arbeitslast. Stellen Sie sicher, dass der theoretische Doppelschub ≥ tatsächliche Last × 1,5 mit ausreichender Sicherheitsmarge ist. Priorisieren Sie das φ25-Großbohrungsmodell für Arbeitsbedingungen mit hohen seitlichen Belastungen.

2. Strichauswahl: Der Standardhub reicht von 25 mm bis 200 mm, wählen Sie ihn entsprechend den tatsächlichen Hubanforderungen aus. Bevorzugen Sie die Puffermodelle CXWM/CXWL für Arbeitsbedingungen mit langem Hub, hoher Geschwindigkeit und häufigen Stößen.

3. Auswahl der funktionalen Konfiguration

￮ Dual-Endpositionserkennung: Wählen Sie die Konfiguration des 2S-Dual-Magnetschalters für eine genaue Hubbegrenzungspositionierung.

￮ Arbeitsbedingungen bei hoher Geschwindigkeit und Stößen: Wählen Sie die verbesserten Versionen CXWM (Gleitlager + hydraulischer Puffer) / CXWL (Kugellager + hydraulischer Puffer).

￮ Magnetisch empfindliche Szenarien: Verwenden Sie einen magnetfreien N-Typ-Zylinder, um magnetische Störungen zu vermeiden.

Zusammenfassung in einem Satz

     Der Doppelstangen-Gleitzylinder der SOLH CX2-Serie vereint doppelte Schubleistung, extrem hohe Verdrehungspräzision, flache, kompakte Bauweise und multidirektionale Montageflexibilität und bietet stabile und zuverlässige Antriebslösungen für mittelschwere Lasten für automatisierte Präzisionsgeräte auf engstem Raum.
