Dreiachsiger Führungsstangenzylinder der TC-Serie | TCL/TCM Hochsteifer Anti-Torsions-Pneumatikzylinder

Marke: SOLH von Richge Technology

Produktübersicht und grundlegende Strukturmerkmale

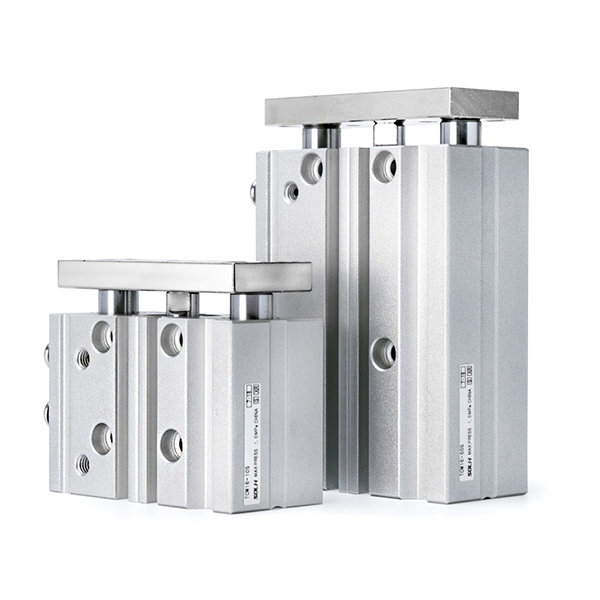

     Die SOLH TC-Serie ist ein leistungsstarker dreiachsiger Führungsstangenzylinder mit einer integrierten Doppelführungsstange + zentraler Kolbenstangenstruktur. Diese Serie zeichnet sich durch ultrahohe Steifigkeit, hervorragende Torsionsfähigkeit, starken seitlichen Lastwiderstand und präzise Positionierungsgenauigkeit aus und deckt einen gesamten Bohrungsbereich von 6 mm bis 100 mm Durchmesser ab, einschließlich zwei Kernmodellen: TCL-Präzisionskugellagertyp und TCM-Hochleistungsgleitlagertyp. Es wird häufig für kompakte Schiebe-, Hebe-, Stopp- und präzise Übersetzungsstationen verwendet und dient als perfekter Ersatz für die SMC MGP-Serie in Standardautomatisierungsszenarien.

Wichtige strukturelle Vorteile

• Dreiachsige Struktur mit extrem hoher Steifigkeit: Ausgestattet mit zwei Führungsstangen aus hochfestem Lagerstahl und einer zentralen Kolbenstange bietet die integrierte dreiachsige Struktur mehr als die doppelte Torsionsfestigkeit und seitliche Belastbarkeit herkömmlicher Zylinder. Es verhindert wirksam Biegung und Versatz und passt sich mit hervorragender Stabilität an Arbeitsbedingungen mit exzentrischer Belastung und Querstößen an.

• Doppelte Lagerkonfigurationen für vollständige Szenarien

￮ TCL (Kugellager): Extrem niedrige Reibung, extrem sanfter Hub und stabiler Hochfrequenzbetrieb, ideal für präzises Heben, schnelles Radfahren und Bewegungsanforderungen mit geringer Reibung.

￮ TCM (Gleitlager): Die Gleitbuchse aus Messinglegierung zeichnet sich durch hervorragende Verschleißfestigkeit, Schlagfestigkeit und seitliche Belastungstoleranz aus und eignet sich perfekt für schwere, staubige und bremsende Arbeitsbedingungen.

• Integriertes dünnes und kompaktes Design: Die Antriebseinheit und die Führungseinheit sind hochintegriert, um den gesamten Installationsraum zu minimieren. Doppelte Lufteinlässe an der Ober- und Seitenfläche unterstützen eine flexible Rohrleitungsanordnung und passen sich an verschiedene Rohrleitungsrichtungen vor Ort und kompakte Gerätestrukturen an.

• Hochpräzise Wiederholungspositionierung: Präzisionspositionierungslöcher sind an der Basis, der hinteren Endfläche und der Befestigungsplatte vorgesehen, um eine extrem hohe Wiederholgenauigkeit der Positionierung zu gewährleisten. Vierseitige Magnetschalternuten unterstützen die multidirektionale Schalterinstallation und ermöglichen eine flexible und umfassende Hubpositionserkennung.

• Standard-Premium-Konfiguration: Eingebauter Magnetring (Standard-S-Magnet), zweiseitige Gummipuffer und ölfreies, wartungsfreies Design, konform mit den Standards für einen sauberen Werkstattbetrieb. Doppeltwirkendes Design mit Standardhub von 5 mm bis 500 mm deckt nahezu alle gängigen Automatisierungs-Fahrhübe ab.

Vollständige Modellbenennungsregeln

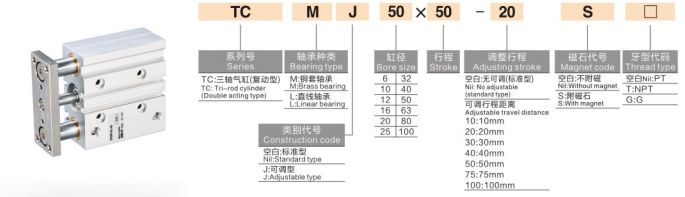

Modellbeispiele: TCM20-50S | TCL16-30J-20S-T

Referenzbeispiele für Standardbestellungen

• TCM25-75S: 25 mm Bohrung, 75 mm Hub, Gleitlagertyp mit eingebautem Magneten

• TCL20-50J-20S: 20 mm Bohrung, 50 mm Standardhub, 20 mm einstellbarer Hub, kugelgelagerter Präzisionstyp mit Magnet

• TCM32-100S-T: 32 mm Bohrung, 100 mm Hub, Gleitlagertyp mit hoher Temperaturbeständigkeit

Technische Standardparameter

(Standardtestbedingungen: 20℃ Normaltemperatur, 0,5 MPa Nenndruck)

1. Allgemeine Leistungsparameter

• Betriebsmodus: Doppelt wirkende Hin- und Herbewegung

• Arbeitsdruckbereich: 0,1 ~ 1,0 MPa; Prüfdruck: 1,5 MPa

• Umgebungstemperatur: -20℃~70℃ (eisfreie konventionelle Umgebung); -20℃~120℃ (-T Hochtemperaturversion)

• Kolbenbetriebsgeschwindigkeit: 50~500 mm/s (φ6~63 kleine und mittlere Bohrung); 50~400 mm/s (φ80/100 große Bohrung)

• Puffermodus: Standard-Gummipuffer mit zwei Enden; optionaler Luftpolsterpuffer für Szenarien mit hohem Aufprall

• Schmiermodus: Ölfreier, wartungsfreier Betrieb, geeignet für saubere Industrieumgebungen

2. Theoretische Schubdaten (@0,5 MPa, Einheit: N)

3. Produktgewichtsdaten (50 mm Hub, Einheit: kg)

Vergleich der TCL- und TCM-Kernauswahl

Montagemethoden und typische Anwendungsszenarien

1. Flexibles Multi-Mount-Design

• Direkte Karosseriemontage: Reservierte Schraubenlöcher an der Unterseite, an den Seiten und an den Endflächen für die direkte Befestigung ohne zusätzliche Halterungen, was eine schnelle Montage und Demontage für die Installation vor Ort ermöglicht.

• Optionales Zusatzzubehör: Montagezubehör für Flansche (F) und Fußhalterungen (L) ist erhältlich und unterstützt eine flexible horizontale und vertikale Anordnung zur Anpassung an verschiedene strukturelle Designs der Ausrüstung.

2. Industrielle Kernanwendungen

• Förderlinienautomatisierung: Werkstückstopp, Materialanhebung und Palettenpositionierung; Starke Schlagfestigkeit und Anti-Offset-Leistung sorgen für einen stabilen Förder- und Begrenzungsbetrieb.

• 3C Elektronische Präzisionsverarbeitung: Leiterplattenhandhabung, Positionierung der Anschlusscrimpung und leichte Werkstückverschiebung; Die hohe Verdrehgenauigkeit garantiert eine durchbiegungsfreie, präzise Montage und Verarbeitung.

• Verpackungsmaschinen: Fahren von Materialleitblechen, Umschalten des Silotors und Schieben von Material über kurze Distanzen; Das kompakte Gehäuse passt sich perfekt dem Layout hochintegrierter Verpackungsanlagen an.

• Allgemeine industrielle Automatisierung: Anheben der Vorrichtung, Auswerfen von Teilen und Fahren mit exzentrischer Last; Integriert Zylinder- und Führungsfunktionen, um herkömmliche Kombinationen aus geteiltem Zylinder und Führungsstange zu ersetzen, wodurch die Gerätestruktur vereinfacht und die Kosten gesenkt werden.

Ersatzvergleich der TC-Serie und der SMC MGP-Serie

Dreistufige Schnellauswahlanleitung

1. Auswahl der Bohrungsgröße: Berechnen Sie den erforderlichen Schub entsprechend der tatsächlichen Arbeitslast; Wählen Sie die Bohrungsgröße mit theoretischer Schubkraft ≥ tatsächlicher Last × 1,5 und reservieren Sie eine Sicherheitsmarge von 50 %, um einen Überlastbetrieb zu vermeiden.

2. Auswahl des Lagertyps: Wählen Sie das TCL-Kugellager für präzise Positionierung und hochfrequente, reibungslose Zyklusszenarien; Wählen Sie das TCM-Gleitlager für Arbeitsbedingungen mit hoher Belastung, Staub und starken Stößen.

3. Auswahl der funktionalen Konfiguration

￮ Anforderung für die Feineinstellung des Hubs: Wählen Sie den einstellbaren Hub vom J-Typ (Einstellbereich von 0 bis 50 mm).

￮ Positionserkennungsanforderung: S-Magnetkonfiguration + multidirektionale Magnetschalter auswählen (vierseitig installierbar)

￮ Arbeitsumgebung mit hohen Temperaturen: Wählen Sie die hochtemperaturbeständige Option -T (-20℃~120℃)

Zusammenfassung in einem Satz

      Der dreiachsige Führungsstangenzylinder der SOLH TC-Serie vereint hohe Steifigkeit, hervorragende seitliche Belastungsbeständigkeit und hochpräzise Antirotationsleistung mit Doppellageroptionen und optionalen Funktionen für einstellbaren Hub und hohe Temperaturen und dient als kostengünstigster direkter Ersatz für die SMC MGP-Serie für vollautomatisches Heben, Stoppen und Positionieren.
