Kompakter Doppelzylinder der CXSJ-Serie | Ultraschlanker Doppelkolben-Doppelstangenzylinder

Marke: SOLH von Richge Technology

Produktübersicht und Kernstruktur

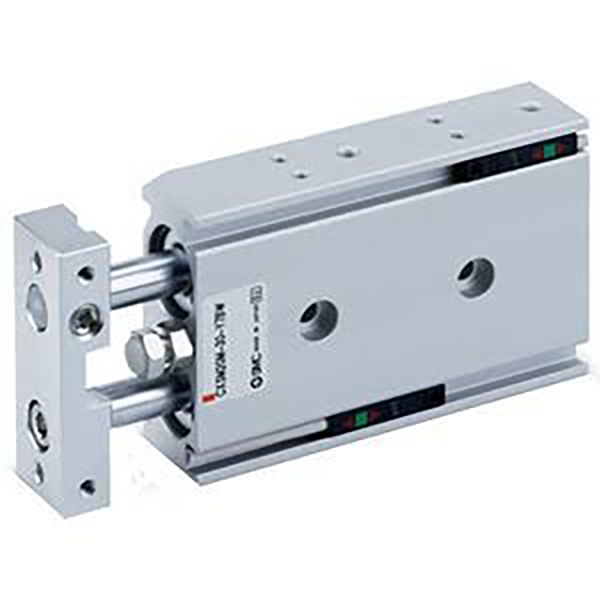

Die SOLH CXSJ-Serie ist eine verbesserte, ultrakompakte Version des Standard-CXS-Zweizylinders. Dank der integrierten Struktur mit Doppelkolben und Doppelführungsstange liefert es genau das, was es versprichtdoppelter Schub im Vergleich zu Einzelzylindern und erreicht eine Nullrotationsgenauigkeit von ±0,1°. Optimiert durch kürzere Länge, geringere Breite und geringeres Gewicht als herkömmliche CXS-Modelle bietet die CXSJ-Serie eine flexiblere Montage und ist speziell für Pick-and-Place-, Materialtransfer-, Präzisionspositionierungs- und Pressanwendungen mit geringer Last in extrem begrenzten Automatisierungsräumen konzipiert.

Kernstrukturelle Vorteile

• Integration von Doppelkolben und Doppelführungsstange: Optionale Gleitlager- (M) und Kugellagerkonfigurationen (L) mit universellen Gesamtabmessungen, die Haltbarkeit, Präzision und Kosten für unterschiedliche Arbeitsbedingungen ausbalancieren.

• Reversibler Magnetschaltersockel: Unterstützt die Installation in 4 Richtungen ohne strukturelle Beeinträchtigung und ermöglicht so eine flexible Positionserkennung in mehreren Winkeln und eine symmetrische Montageanpassung links/rechts.

• Standardpuffer und magnetisches Design: Ausgestattet mit zweiseitigen Gummipuffern für stabile Dämpfung; Der eingebaute Magnetring (Suffix Z) ist für die Installation von Magnetschaltern reserviert. Keine Option mit Luftpuffer (AZ), Gummipuffer dient standardmäßig als Stoßdämpfung.

• Dual-Porting-Design für kleine Bohrungen: Die Bohrungsgrößen φ6 und φ10 unterstützen die doppelte axiale und seitliche Verrohrung und optimieren so die Rohrleitungsanordnung in ultrakompakten Geräteanordnungen erheblich.

Klassifizierung der Kernunterserien (Lager- und Stangentyp)

Die CXSJ-Serie umfasst vier Kernmodelle, die für Arbeitsszenarien mit niedriger Geschwindigkeit, hoher Präzision und doppelter Leistung geeignet sind und so die Anforderungen an die kompakte Automatisierung vollständig abdecken.

Vollständige Modellbenennungsregeln

Modellbeispiel: CXSJL20-50Z-M9B

1. Definition des Namenscodes

1. Seriencode: CXSJ + Lager- und Stangentyp (M / L / WM / WL)

2. Bohrungsgröße: 6 / 10 / 15 / 20 / 25 / 32 mm (kompletter Standard-Bohrungsbereich)

3. Standardhub: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 mm (maximaler Hub: 100 mm)

4. Puffer- und Magnetringkonfiguration

￮ Z: Standardkonfiguration (eingebauter Magnetring + beidseitiger Gummipuffer, kompatibel mit der Installation von Magnetschaltern)

￮ Kein Z-Suffix: Nichtmagnetischer Typ (Magnetschalter nicht verfügbar)

￮ Notiz: Die CXSJ-Serie unterstützt nur Gummipuffer, keine Luftpuffer-Option (AZ).

5. Magnetschalter: Optional D-M9B, D-A93, D-M9N; Direkte Montage auf seitlichen Nuten mit umkehrbarer Basiskompatibilität in 4 Richtungen

6. Sperrgerät (optional): R (Einfahrsperre), P (Ausfahrsperre)

Allgemeine technische Standardparameter

(Standardtestbedingungen: 20℃ Normaltemperatur, trockene Luft)

• Betriebsmodus: Doppeltwirkender Doppelkolbenantrieb (doppelte Schubleistung)

• Arbeitsdruckbereich: 0,1–0,7 MPa (φ6: mindestens 0,15 MPa; φ10–φ32: mindestens 0,1 MPa)

• Prüfdruck: 1,05 MPa

• Umgebungstemperatur: -10℃~60℃ (eisfreie Umgebung)

• Betriebsgeschwindigkeit: 30–800 mm/s (CXSJL-Hochgeschwindigkeitstyp bis zu 800 mm/s; CXSJM 30–600 mm/s)

• Anti-Rotations-Genauigkeit: ±0,1° (Null-Torsionspräzision, konsistent mit der Standard-CXS-Serie)

• Puffermodus: Nur Gummipuffer mit zwei Enden (keine Luftpufferoption)

• Größe des Rohrleitungsanschlusses

￮ φ6 / φ10: M5×0,8 (unterstützt axiale und seitliche Doppelrohrleitungen)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (nur seitliche Verrohrung)

• Montagemethode: 3-seitige Montage (unten / oben / seitlich); Die umkehrbare Basis unterstützt die symmetrische Installation links und rechts

Theoretische Schub- und Spannungsdaten (@0,5 MPa, Einheit: N)

Doppelkolbenstruktur sorgt fürdoppelte Ausgangskraft im Vergleich zu Einkolbenzylindern gleicher Bohrungsgröße

Vergleich der Kernunterschiede zwischen CXSJ und CXS

CXSJ ist die verbesserte, ultrakompakte Version von CXS, die speziell für Automatisierungsszenarien auf engstem Raum optimiert wurde

Kurzanleitung zur Auswahl

1. Auswahl des Lager- und Stangentyps: Wählen Sie CXSJM für verschleißfeste, schwere und staubige Umgebungen; Wählen Sie CXSJL für eine gleichmäßige und häufige Hin- und Herbewegung mit hoher Geschwindigkeit. Verwenden Sie CXSJWM/CXSJWL für den Dual-End-Stangenausgang und den bilateralen Synchronbetrieb.

2. Auswahl der Modellversion: Bevorzugen Sie CXSJ für extrem kompakte Platzverhältnisse und axiale Rohrleitungsanforderungen; Wählen Sie Standard-CXS, wenn Luftpuffer oder hohe Schlagfestigkeit erforderlich sind.

3. Auswahl der magnetischen Konfiguration: Wählen Sie das Suffix Z für die Positionserkennung mit Magnetschaltern. Lassen Sie Z für nichtmagnetische und magnetisch interferenzempfindliche Szenarien weg.

4. Auswahl von Bohrung und Hub: Bestimmen Sie die Bohrungsgröße basierend auf der tatsächlichen Last und dem Schubbedarf. Der Standardhubbereich beträgt 5 bis 100 mm (maximale Hubgrenze: 100 mm).

Zusammenfassung in einem Satz

     Der ultrakompakte Doppelzylinder der SOLH CXSJ-Serie verfügt über einen Doppelkolben mit hoher Schubkraft, eine Nulldrehungsgenauigkeit von ±0,1°, eine ultraschlanke, optimierte Größe und eine flexible 4-Wege-Montage und ist die optimale pneumatische Lösung für hochpräzises Pick-and-Place, Positionieren und leichtes Pressen in automatisierten Anlagen auf engstem Raum.
