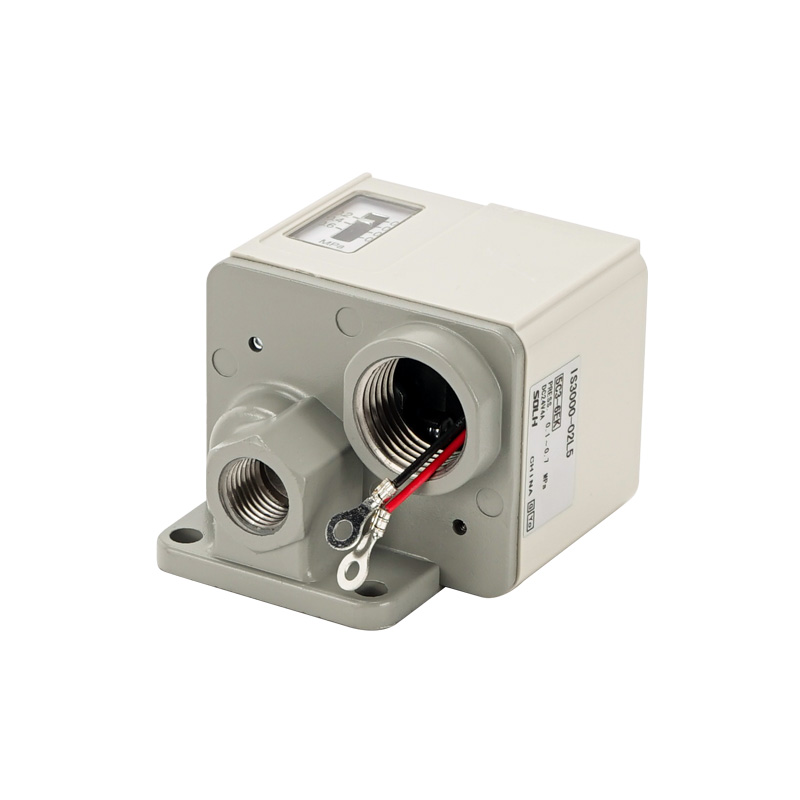

Die SOLH IS3000-Serie ist ein klassischer mechanischer Mikrodruckschalter mit Kolbenantrieb. Es drückt einen internen Mikrokontaktschalter über Luftdruck, der auf einen Federkolben wirkt, und liefert so einen robusten direkten elektrischen Ausgang. Wird hauptsächlich zum Über-/Unterdruckschutz des Luftkreislaufs und zur automatischen Auslösesteuerung verwendet. Gleiche Qualität und kompatibler Ersatz wie die Reedschalterserie IS10. Perfekt für Umgebungen mit starken Vibrationen, in denen elektronische Digitalschalter instabil sind.
1. Funktionsprinzip
-- Druckluft drückt den federbelasteten Kolben; Sobald der Luftdruck den voreingestellten Schwellenwert erreicht, betätigt der Kolben mechanisch den eingebauten Mikroschalter, um den Kontaktkreis zu öffnen oder zu schließen. Wenn der Druck unter den Hysteresewert fällt, stellt die Feder den Kolben zurück und stellt den ursprünglichen Schaltzustand wieder her.
2. Kernstrukturkomponenten
-- Oberdruck-Einstellknopf: Direkte Dreheinstellung des Auslösedrucks ohne Stromversorgung
-- Eingebauter 1ab-Mikroschalter: Universelle AC/DC-Last, direkter Anschluss von SPS-Eingangsklemmen oder Ansteuerung kleiner Magnetventile
- Abgestuftes Druckanzeigefenster: Sichtbare MPa-Skala für voreingestellte Druckablesung in Echtzeit
-- Gehäuse aus Aluminiumdruckguss: IP40-Staubschutz, geeignet für allgemeine Werkstattumgebungen in Fabriken
|
Parameterelement |
Standardspezifikation |
| Anwendbares Medium |
Trockene Luft, Stickstoff und andere nicht korrosive Inertgase |
| Maximaler Betriebsdruck |
1,0 MPa |
| Einstellbarer Druckbereich |
0,1 ~ 0,7 MPa (vollständige Abdeckung standardmäßiger pneumatischer Systeme) |
| Hysterese (Totzone) |
≤ 0,05 MPa |
| Wiederholgenauigkeit |
±0,05 MPa |
| Kontaktkonfiguration |
1ab Single Pole Double Throw (Schließer/Öffner umschaltbare Verkabelung) |
| Kontaktlastbewertung |
Standardtyp: AC/DC 100 V 1 A Mikrolasttyp (IS3010): DC 5 V 1 mA (optimiert für SPS und Miniaturrelais) |
| Anschlussgewindegröße |
Rc1/4 (IS3000-02); NPT1/4 (IS3000-N02) |
| Betriebstemperatur |
-5 ~ 60℃ (keine Eisbildung in den Luftleitungen) |
| Schutzklasse |
IP40 staubgeschützt |
| Lebensdauer |
Bis zu 10 Millionen mechanische Schaltzyklen |

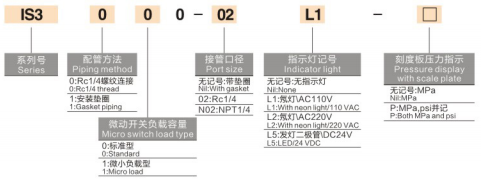

1. Modellbeispiel: IS3000-02-P
-- IS3000: Basisserie mit Standard-Gewindegehäuse
-- 02: Port-Thread-Code = Rc1/4; Suffix N02 = amerikanisches NPT1/4-Gewinde
-- P: Eingebaute Neon-Kontrollleuchte (leer = Standardmodell ohne Licht)
2. Abgeleitete Sondermodelle
-- IS3100: Variante zur Oberflächenmontage mit Dichtung, kombiniert mit modularen Luftversorgungseinheiten (AFC/AC-Serie) für die integrierte Verteilerinstallation
-- IS3010: Mikro-Low-Load-Dedicated-Modell, optimiert für den winzigen DC-Signaleingang von SPS-Steuerungen
1. Stoß- und vibrationsbeständiges, robustes mechanisches Design
-- Solide Kolben- und Mikrokontaktkonstruktion, stabile Leistung bei kontinuierlicher Vibration durch Vibratoren, Klopfhämmer und Stempelgeräte, keine Signaldrift oder Fehlauslösung.
2. Einfache Vor-Ort-Kalibrierung ohne Strom
-- Drehknopf oben + sichtbares Messfenster; Die Druckschwelle kann offline eingestellt werden, ohne den Schaltschrank unter Spannung zu setzen.
3. Breite AC/DC-Lastkompatibilität
- Die hohe Kontaktbelastbarkeit von 1 A ermöglicht den direkten Antrieb kleiner Magnetventile ohne Zwischenrelais oder den direkten Anschluss an digitale SPS-Eingangspunkte.
4. Extrem niedrige Hysterese
- Max. Totzone ≤ 0,05 MPa, konsistenter Auslöse- und Rückstelldruck, um häufiges schnelles Ein- und Ausschalten nachgeschalteter Geräte zu vermeiden.
1. Unterdruckschutz der Hauptluftquelle
-- Nach den Luftfilter-Regler-Schmiereinheiten installiert; Löst ein Alarmsignal aus, wenn der Versorgungsdruck unter 0,4 MPa fällt, um K/GT-Vibratoren, BVP/SK-Klopfhämmer und pneumatische Antriebe vor Schäden durch unzureichenden Schub zu schützen.
2. Bestätigung der Zylinderhubposition
– Nachdem der Zylinder vollständig ausgefahren ist, steigt der Kammerdruck auf den voreingestellten Wert, um ein Schaltsignal zur Verriegelung des nächsten Produktionsprozessschritts zu senden.
3. Sicherheitsverriegelung des Vibratorkreises
-- Überwacht den Betriebsluftdruck; Unterbricht die Stromversorgung der XQ-Schnellentlüftungsventile, wenn der Druck unter den Schwellenwert fällt, um ein Durchbrennen des Vibrators durch Unterdruckbetrieb zu verhindern.
|
Vergleichsartikel |
IS3000 Mechanischer Mikroschalter |
Berührungsloser Reed-Schalter IS10 |
Elektronischer Digitalschalter ISE30A |
| Auslösemechanismus |
Kolbenmechanische Mikrokontaktbetätigung |
Berührungslose Abtastung des magnetischen Reed-Rohrs |
Hochpräziser elektronischer Drucksensor |
| Elektrische Belastbarkeit |
Stark (1 A bei 100 V AC/DC, direkter Ventilantrieb) |
Mittel (0,5 A bei 100 V) |
Schwach (nur SPS-Signalausgabe mit niedrigem Pegel) |
| Druckeinstellungsmethode |
Oberer Drehknopf + Skalenfenster (kein Strom erforderlich) |
Seitliche Einstellschraube + kleines Fenster |
Parametrierung digitaler Menüparameter mit mehreren Tasten |
| Messgenauigkeit |
±0,05 MPa |
±0,05 MPa |
±0,2 % FS, ultrahohe Präzision |
| Optimale Arbeitsbedingungen |
Starke Vibration, direkter Antrieb der Aktuatoren |
Allgemeine schwingungsarme Massenmontagelinien |
Präzise Drucküberwachung, SPS-Steuerung mit geschlossenem Regelkreis |
Der kolbenmechanische pneumatische Druckschalter der IS3000-Serie von SOLH zeichnet sich durch geringe Hysterese, hohe Vibrationsfestigkeit und hohe Kontaktbelastbarkeit aus. Er ist mit Gewinde-/Dichtungsmontage und Mikrolast-SPS-Varianten erhältlich und wird häufig für den Drucksicherheitsschutz von Luftkreisläufen und automatische Prozessauslösesignale an Vibratoren, Zylinderspannstationen und allgemeinen Automatisierungsgeräten verwendet.
