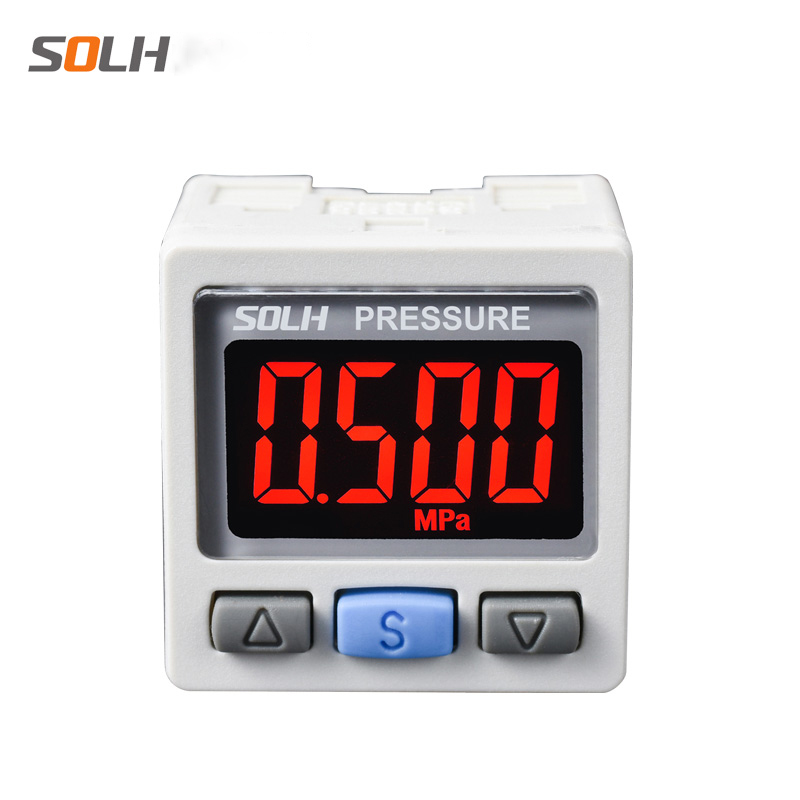

Hochpräziser zweifarbiger digitaler Druckschalter der Serie ZSE30A(F) / ISE30A

Marke:SOLH von Richge Technology

Produktpositionierung

     Die hochpräzisen digitalen Druckschalter der Serie ZSE30A(F) / ISE30A von SOLH werden für die Echtzeit-Drucküberwachung, den Schwellenwertalarm und die Signalsteuerung aller pneumatischen Kreisläufe verwendet. Kompatibel mit Vakuum-, Mischdruck- und Standard-Überdruck-Arbeitsbedingungen. Zu den Hauptvorteilen gehören die ultrahohe Präzision von ±0,2 % FS, das zweifarbige rot/grüne LCD-Display und die Ein-Klick-Funktion zum Kopieren von Chargenparametern, die als „visuelles Überwachungsauge“ automatisierter pneumatischer Systeme fungiert.

Serienklassifizierung nach Druckmessbereich

Technische Kernspezifikationen (Hochpräzisionsklasse)

  1. Anzeigeeinheit: 4-stelliger LCD-Bildschirm, zweifarbiger Signalgeber (Grün/Rot); OUT1 entspricht Grün, OUT2 entspricht Rot

  2. Messgenauigkeit: ±0,2 % FS bei 25 °C, Auflösung bis zu 1/1000 des Skalenendwerts

  3. Signalausgabeoptionen

     -- Schaltsignal: 2-Kanal NPN/PNP Open-Collector-Transistorausgang (OUT1 & OUT2)

     -- Analoges Signal (optional): 1~5V Spannungsausgang oder 4~20mA Stromausgang

  4. Stromversorgung: 12~24 VDC ±10 % großer Spannungsbereich

  5. Überdruckfestigkeit

  6. ZSE30A / ZSE30AF: 500 kPa

  7. ISE30A Überdruckmodell: 1,5 MPa

  8. Schutzart: IP40 staubdicht

  9. Betriebsumgebungstemperatur: 0 ~ 50℃

  10. Exklusive Funktion: Kopieren von Parametern mit einem Klick, Kopieren von Einstellungen von 1 Master-Einheit auf maximal 10 Slave-Einheiten, wodurch Parametereinstellungsfehler beim Debuggen von Batch-Geräten effektiv vermieden werden

Vollständige Modellbenennungsregel

  Modellbeispiel: ISE30A-01-N-M

     -- ISE30A / ZSE30A / ZSE30AF: Kennung des Seriendrucktyps

     -- 01: Anschlussgewindespezifikation = M5 Innengewinde (R1/8)

     -- N / P: Transistortyp des Schalterausgangs

        N = NPN offener Kollektor; P = Offener PNP-Kollektor

     -- M / C / D: Definition der Ausgabekombination

        M = nur 2 unabhängige Schaltausgangskanäle

        C = 1 Schaltkanal + 1~5V analoger Spannungsausgang

        D = 1 Schaltkanal + 4~20 mA analoger Stromausgang

Zweifarbige LCD-Anzeigelogik

     -- Grüne Hintergrundbeleuchtung: Tatsächlicher Druck innerhalb des vom Benutzer voreingestellten normalen Arbeitsbereichs

     -- Rote Hintergrundbeleuchtung: Druck überschreitet obere/untere Alarmschwelle (Überdruck-/Unterdruckwarnung)

     -- 4 einstellbare Anzeigemodi: Unterstützt Standardlogik (normales Grün, abnormales Rot) oder umgekehrte Farbumschaltlogik nach Bedarf

Typische industrielle Anwendungsszenarien

  1. Pneumatikzylinder und Werkstückspannkreis

     Spanndruckschwelle auf 0,5–0,7 MPa einstellen; Lösen Sie ein rotes Alarmsignal aus, sobald der Druck unter den unteren Grenzwert fällt, um ein Lösen des Werkstücks während der Bearbeitung zu verhindern.

  2. Vakuum-Saug-Handhabungsstation (ZSE30A-Vakuummodell)

     Stellen Sie einen zuverlässigen Adsorptionsschwellenwert von ≤ -80 kPa ein. Wenn sich der Vakuumgrad verschlechtert, wird sofort ein Alarmsignal ausgegeben, um zu verhindern, dass das Werkstück während des Transports herunterfällt.

Leistungsvergleich mit gewöhnlichen mechanischen Druckschaltern

Schritt-für-Schritt-Anleitung zur Auswahl

     - Nur Vakuum oder gemischtes Vakuum + Mikroüberdruck → Wählen Sie das universelle Verbunddruckmodell ZSE30AF

     - Standardmäßiger allgemeiner Pneumatikkreislauf (0,4–0,7 MPa Luftversorgung) → Beliebtestes Modell ISE30A-01-N-M

     - Erfordert eine kontinuierliche Druckdatenerfassung in Echtzeit durch die SPS → Wählen Sie die Analogausgangsvariante C (1~5 V Spannung) oder D (4~20 mA Strom).

Zusammenfassung in einem Satz

     Die digitalen Vakuum-, ZSE30AF- und ISE30A-Überdruckschalter von SOLH ZSE30A verfügen über ein hochpräzises zweifarbiges LCD mit ±0,2 % FS, einen 2-Kanal-NPN/PNP-Schalter und einen optionalen 1~5V/4~20mA-Analogausgang mit Batch-Parameterkopie mit einem Klick.
