Pneumatischer Abgasschalldämpfer der AN-Serie

Marke:SOLH von Richge Technology

Produktpositionierung

     Die SOLH AN-Serie ist ein spezieller Abgasschalldämpfer für alle pneumatischen Systeme. Zu seinen Kernfunktionen gehören die Reduzierung des Abgasgeräuschs, die Abgasreinigung und die Unterdrückung von Ölnebelspritzern. Es wird weithin an den Auslassöffnungen von Magnetventilen, Pneumatikzylindern und allen Luftsteuerventilen montiert und ist ein unverzichtbares Umweltschutz- und Geräuschreduzierungszubehör für komplette Pneumatikkreise.

Vollständige Vergleichstabellen der Serienspezifikationen

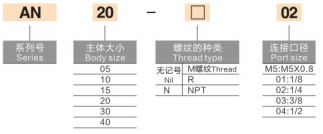

 1.Kleine und mittlere Größen (für Standard-Magnetventile und -Zylinder)

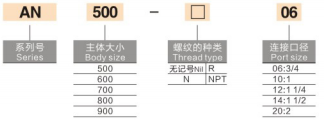

 2. Große Bohrungsgrößen (für große Ventile und zentrale Abgaskrümmer)

Universelle technische Kernparameter

  1. Anwendbares Medium: Saubere Druckluft (NICHT für brennbare, ätzende und giftige Gase geeignet)

  2. Max. Nennbetriebsdruck: 1,0 MPa (Standardharzmodelle)

  3. Betriebstemperaturbereich:

     -- Standardharztyp: -10 ~ +60℃ (keine Vereisung im Kern)

     -- Sintermetalltyp: Bis zu 150 °C hohe Temperaturbeständigkeit

  4. Rauschunterdrückungsleistung:

     -- Standardklasse: 25 ~ 30 dB(A)

     -- Sonderausführung mit hoher Dämpfung: ≥35 dB(A)

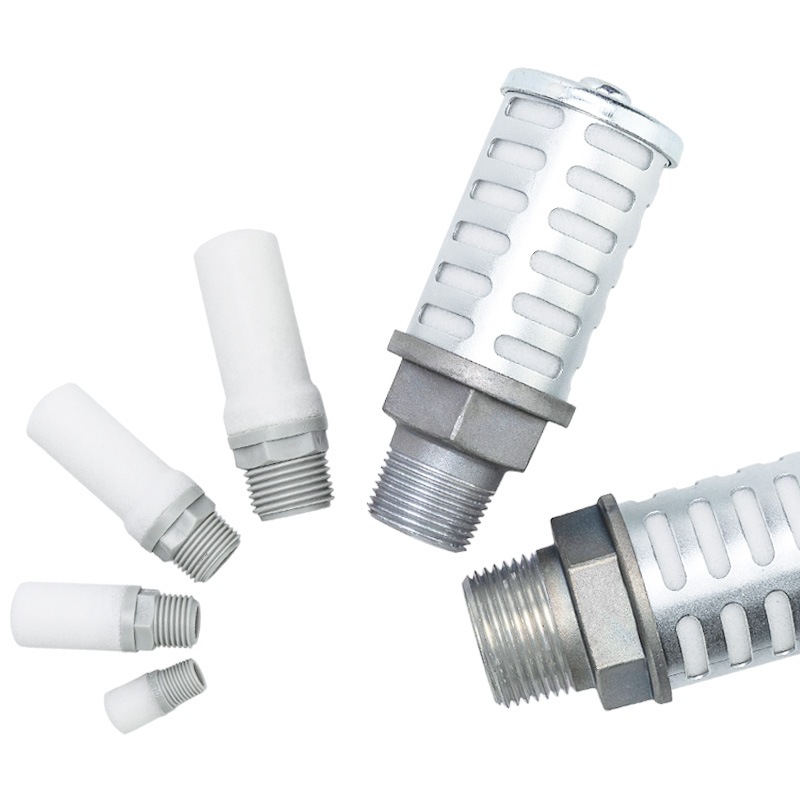

  5. Optionale Baumaterialien

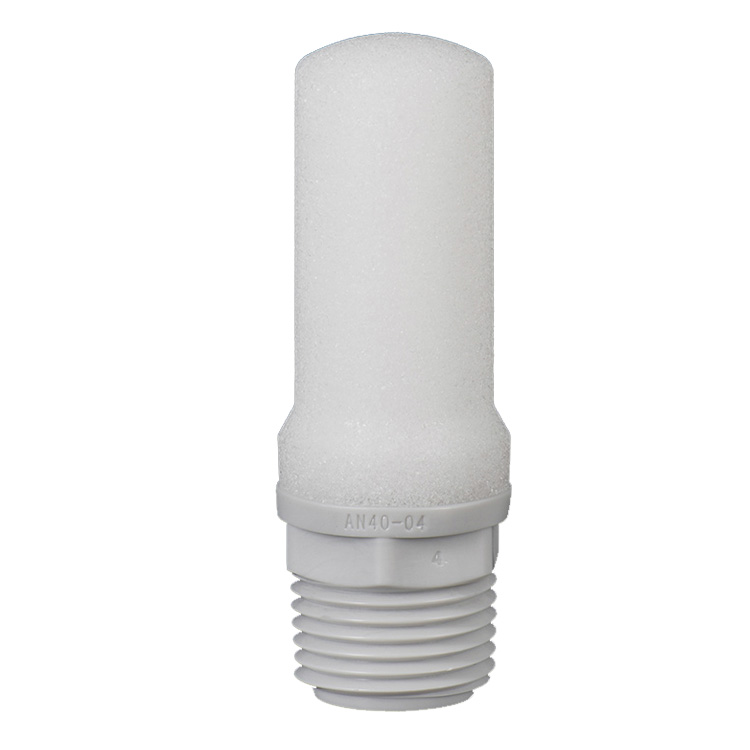

     -- Harztyp: flammhemmendes Gehäuse nach UL94-V0, poröser gesinterter Filterkern (Porengröße 50–100 μm)

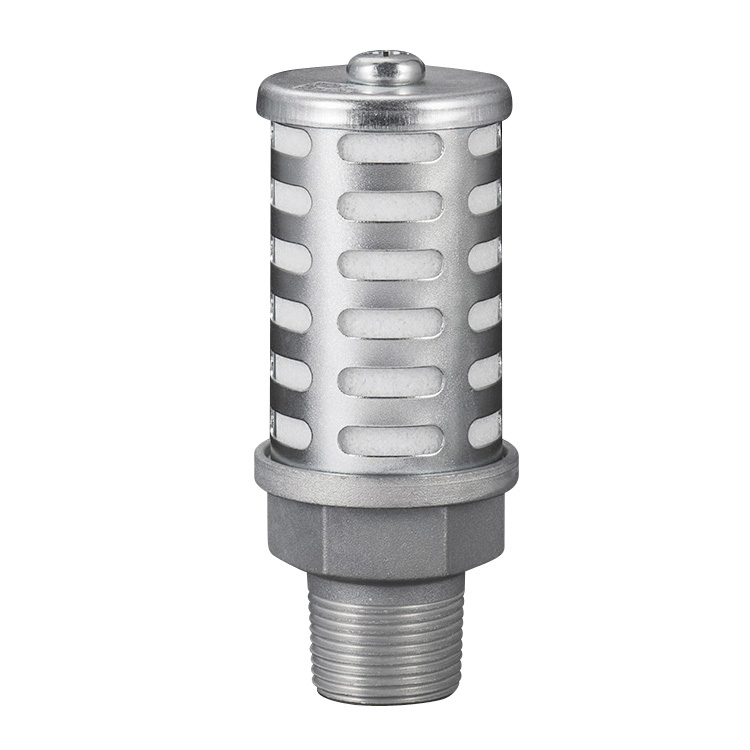

     -- Metalltyp: Sinterkörper aus Kupferlegierung, hervorragende Hochtemperatur- und Korrosionsbeständigkeit

  6. Anschlussoptionen: Metrisches M3/M5-Gewinde, Rc/PT-Innengewinde, NPT-Gewinde, Steckanschluss für φ6~φ12-Schläuche

Prinzip der internen Struktur und Geräuschreduzierung

     -- Abluft mit hoher Geschwindigkeit strömt in den Schalldämpferkörper; Der poröse gesinterte Kern / die mehrschichtige Faser teilt den Luftstrom in winzige Kanäle auf, um Reibung und Schallabsorption zu erzeugen und den Aufprallschall der Abgase effektiv zu dämpfen.

     - Doppelschichtiges Verbunddesign, das bei Teilmodellen übernommen wurde: Innenkern zur Geräuschunterdrückung, Außenhülle blockiert Ölnebelspritzer und sorgt gleichzeitig für einen niedrigen Abgasgegendruck, um Zylindergeschwindigkeitsverluste zu vermeiden.

     - Vollständig passive mechanische Struktur, keine Stromversorgung erforderlich, sofortige Geräuschreduzierung nach einfacher Installation.

3-stufige Schnellauswahlanleitung

  1. Anschlussschnittstelle anpassen: Bestätigen Sie die Gewindespezifikation des Auslassanschlusses (M5/Rc1/8 usw.) oder den Außendurchmesser des Kunststoffschlauchs (φ8/10/12 Stecktyp).

  2. Passen Sie die Luftstromkapazität an:

     -- Mini-Serie (AN05/AN10): ≤0,4 m³/min

     -- Mittlere Serie (AN15/AN20/AN40): 0,8 ~ 1,2 m³/min

     -- Große Industrieserie (AN500~AN900): ≥2,5 m³/min

  3. Passen Sie die Bedingungen der Arbeitsumgebung an:

     -- Hohe Temperaturen / häufige schnelle Entlüftung: Wählen Sie die Serie AN110 aus Sintermetall

     - Feuchte, staubige Innenwerkstatt: Versiegelte Harzserie ANA1

     -- Maximale Priorität bei der Geräuschreduzierung: ANB1-Schalldämpferserie mit hoher Dämpfung

Anweisungen zur Installation und routinemäßigen Wartung

  1. Installationsmethode

     - Direkt auf den Auslassanschluss des Ventils/Zylinders schrauben; Das Außengehäuse kann für jede beliebige Ausrichtung frei gedreht werden. Der Push-in-Typ kann in einem Schritt fest in den Schlauch eingeführt werden.

  2. Wartungsregeln

     -- Reinigung des verstopften Kerns: Den Kern mit sauberer Niederdruckluft durchblasen oder ausspülen; Ersetzen Sie den Schalldämpfer, wenn eine starke Verstopfung nicht beseitigt werden kann.

     -- Lebensdauerreferenz: Harz-Sinterkern ca. 10.000 Arbeitsstunden; Metallsinterkern mit extrem langer Lebensdauer.

SOLH-Austauschvorteil

     Die Modelle der vollständigen AN-Serie von SOLH, einschließlich AN05-M5, AN10-01, AN15-02 und ANA1-06, sind in ihren Abmessungen vollständig mit den Original-AN-Schalldämpfern von SMC austauschbar, mit identischer Gewindegröße, Durchflusskapazität und Geräuschreduzierungswirkung, wettbewerbsfähigerem Stückpreis und schnellerer Produktionsvorlaufzeit zur Optimierung der Masseneinkaufskosten.

Zusammenfassung in einem Satz

     Der pneumatische Abgasschalldämpfer der AN-Serie von SOLH bietet ein komplettes Sortiment in den Größen M5 bis Rc2" mit gesinterten Harz-/Metalloptionen und bietet eine Geräuschreduzierung von 25 bis 35 dB(A) und Eindämmung von Ölnebel. Er ist der standardmäßige Universalschalldämpfer für alle Abgasgeräusche von Magnetventilen und Zylindern in der industriellen Automatisierung.
