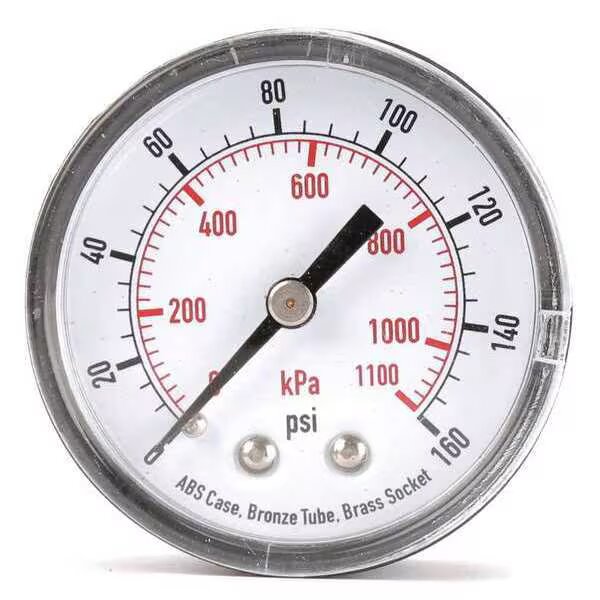

Allgemeines pneumatisches Manometer der G-Serie

Marke: SOLH von Richge Technology

Produktpositionierung

     Die SOLH G-Serie ist ein Standard-Manometer für pneumatische Systeme zur Messung des Druckluftdrucks, unterteilt in Standard-Basistypen und Grenzwertanzeigetypen mit Farbwarnring. Der Außendurchmesser des Zifferblatts reicht von φ15 bis φ63, der Druckbereich deckt 0,2 bis 1,5 MPa mit einer Standardgenauigkeit von ±3 % vom Endwert ab. Es stehen zwei Montagestrukturen zur Verfügung: G-Modell mit hinterem Gewinde für die Schalttafelmontage und GA-Modell mit seitlichem Gewinde für die direkte Rohrleitungsinstallation.

Spezifikation der Seriengröße und -abmessungen (Außendurchmesser × Anschlussgewinde)

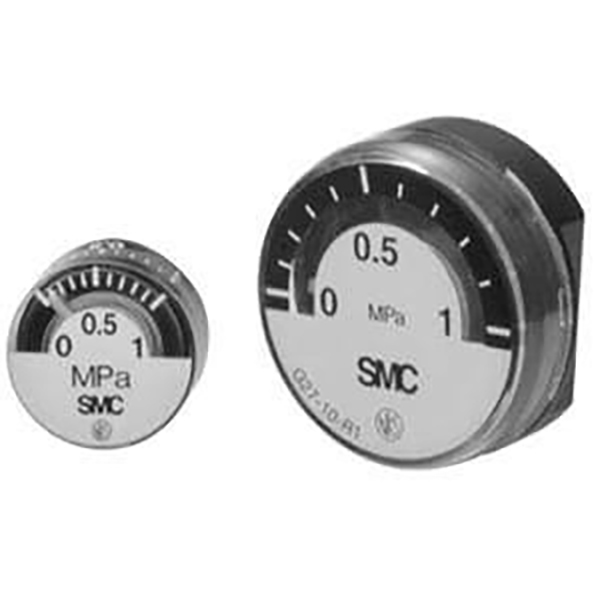

     -- G15: φ15, M5 Innengewinde / R1/8; Ultraminiatur, gepaart mit mikropneumatischen Ventilen

     -- G27: φ26, R1/16 / R1/8; Kompaktes, schlankes Gehäuse für beengte, enge Einbauräume

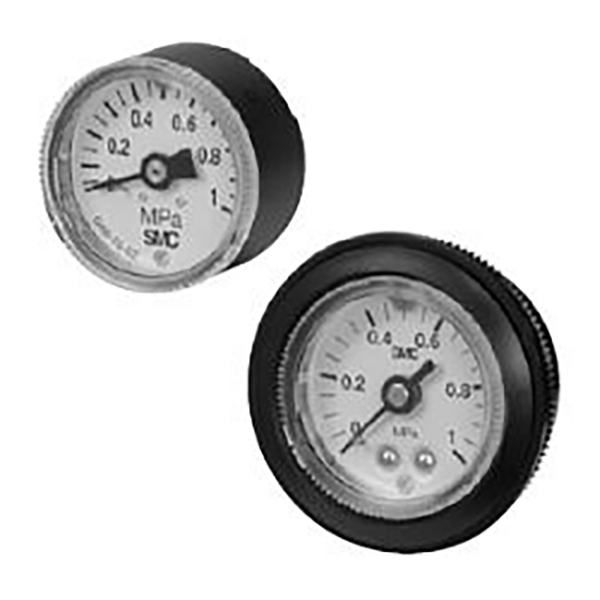

     -- G36 / GA36: φ37,5, R1/8; Mainstream-Standard-Allzweckmodell

     -- G46 / GA46: φ42,5, R1/8 / R1/4; am weitesten verbreiteter, optionaler Grenzwertanzeigering

     -- G53-L: φ51, R1/8 / R1/4; Mittelgroßes Zifferblatt mit rot-grünem Grenzwertwarnring

     -- G63-L: φ63,4, R1/8 / R1/4; Supergroßes Zifferblatt, klare Ablesung aus großer Entfernung

Modellbenennungsregeln und Beispiele

 1. Benennungsformat

     -- G / GA + Größencode + optionales Suffix L + Druckbereichscode + Gewindecode

     -- Nachsetzzeichen L = Ausgestattet mit rot-grünem Grenzwertmeldering

  2. Modellbeispiele

     -- G46-10-02:

         G46 = φ42,5 Hintergewindemodell | 10 = 1,0 MPa-Bereich | 02 = R1/4-Gewinde

     -- GA36-10-01:

        GA36 = φ37,5 Seitengewindemodell | 10 = 1,0 MPa-Bereich | 01 = R1/8-Gewinde

     -- G36-L-10-01

        Mit rot-grünem Grenzwarnring L, φ37,5-Hintergewinde, 1,0 MPa, R1/8

  3. Codedefinition

     -- Druckbereichscode:

         2 = 0~0,2 MPa

         4 = 0~0,4 MPa

        10 = 0~1,0 MPa

        15 = 0~1,5 MPa

    --Thread-Code

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 metrisches Innengewinde3.

Universelle technische Kernparameter

  1. Messbares Medium: Druckluft; Öl- und kupferfreie Ausführungen mit medienberührten Teilen optional für einen sauberen Prozess

  2. Standarddruckbereiche: 0~0,2 / 0~0,4 / 0~1,0 / 0~1,5 MPa

  3. Genauigkeitsgrad: Standard ±3 % F.S.; Mini G15 & G27 ±5 % F.S.

  4. Materialkonfiguration:

     -- Gehäuse: Zinklegierung / vernickelter Aluminiumdruckguss

     -- Fensterabdeckung: Schlagfestes Polycarbonat

     -- Anschlussarmatur: Messing; kupferfreie Alternative verfügbar

  5. Betriebstemperatur: -5 ~ +60℃ (Medium ohne Vereisung)

  6. Montageklassifizierung

     -- G-Typ: Hinteres Gewinde, konzipiert für den Einbau in eingebettete Panels

     -- GA-Typ: Seitengewinde, direkte Inline-Rohrleitungsmontage

L-Modell mit Grenzwertanzeigering

     -- Roter Ring: Obergrenze / Alarmschwelle für hohen Druck

     -- Grüner Ring: Normales sicheres Arbeitsdruckintervall

     -- Weißer Zeiger: Dynamischer Luftdruckwert in Echtzeit

     -- Kernvorteil: Intuitive visuelle Zustandsbeurteilung ohne sorgfältiges Ablesen der Waage, ideal für Montagelinien und zentralisierte Mehrpunkt-Überwachungsschränke

Schritt-für-Schritt-Anleitung zur Auswahl

  1. Miniaturansicht und enge Platzverhältnisse: Wählen Sie G15 / G27 (φ15 / φ26)

  2. Gewöhnliche Standard-Pneumatikkreise: G36 / G46 (φ37,5 / φ42,5)

  3. Optische Druckwarnung erforderlich: G36-L / G46-L mit farbigem Begrenzungsring

  4. Fernablesungsbedarf: Großes Zifferblatt G53-L / G63-L (φ51 / φ63)

  5. Unterscheidung des Installationsmodus

     -- Direkte Rohrleitungsmontage → GA-Seitengewindeserie

     - Integrierte Montage des Gerätebedienfelds → G-Gewindeserie hinten

Beliebte Kurzreferenz zum Standardmodell

     -- G27-10-R1: φ26-Skala, 1,0 MPa-Bereich, R1/16-Gewinde

     -- G36-10-01: φ37,5-Hintergewinde, 1,0 MPa, R1/8

     -- G46-10-02: φ42,5-Hintergewinde, 1,0 MPa, R1/4

     -- G46-L-10-02: φ42,5-Hintergewinde, rot-grüner Begrenzungsring, 1,0 MPa, R1/4

Zusammenfassung in einem Satz

     Das pneumatische Manometer der SOLH G-Serie deckt φ15~φ63 vollständige Zifferblattgrößen mit rückseitigem/seitlichem Gewinde ab, zwei Montagearten, optionaler L-Typ-Farbgrenzwarnring, 0,2~1,5 MPa komplette Druckbereiche und kupferfreie, saubere Versionen, das Standard-Luftdrucküberwachungszubehör für alle pneumatischen Schaltkreise der industriellen Automatisierung.
