Richge Technology konzentriert sich hauptsächlich auf die Herstellung von Niederspannungs-Schaltanlagenzubehör, Hochspannungs-Schaltanlagenkomponenten und Innen-/Außen-Leistungsschalterserien. Im Folgenden finden Sie eine professionelle Einführung in SF6-Leistungsschalter als Referenz.
Der SF6-Leistungsschalter ist ein Hochspannungs-Leistungsschalter, der Schwefelhexafluorid (SF6) als Isolier- und Lichtbogenlöschmedium verwendet und häufig in den Übertragungs- und Verteilungsbereichen von Energiesystemen eingesetzt wird.
• Hervorragende Isolationsleistung: Die Isolationsstärke von SF6-Gas beträgt das 2,5- bis 3-fache der von Luft, wodurch das Gerätevolumen erheblich reduziert werden kann.
• Hervorragende Lichtbogenlöschkapazität: Hohe Leitfähigkeit der Lichtbogensäule, kurze Lichtbogenzeit (2–2,5 Zyklen) und große Ausschaltkapazität (bis zu 80 kA).
• Keine Brandgefahr: SF6-Gas ist nicht brennbar und bietet hohe Sicherheit.
• Lange Lebensdauer: Die elektrische Lebensdauer kann mehr als 25 Jahre betragen, mit langen Wartungszyklen und reduzierter Wartungshäufigkeit.
1. Beim Öffnen trennen sich die beweglichen und statischen Kontakte und erzeugen einen Lichtbogen, der dazu führt, dass SF6-Gas bei hoher Temperatur in S-, F-Atome und positive/negative Ionen zerfällt.
2. SF6-Gasmoleküle fangen freie Elektronen ein, um negative Ionen zu bilden, wodurch die Leitfähigkeit der Lichtbogensäule verringert und die Lichtbogenlöschung beschleunigt wird.
3. Nach dem Erlöschen des Lichtbogens stellt das Gas seinen ursprünglichen Isolationszustand wieder her.
Gaszirkulation:Unter Verwendung des Druckgas- oder Selbstenergieprinzips wird ein Gasstrom durch Kolben- oder Lichtbogenenergie erzeugt, um den Lichtbogen schnell zu löschen und die Isolierung wiederherzustellen.
| Komponente |
Funktion |
Besonderheit |
| Lichtbogenlöschkammer |
Ort, an dem ein Lichtbogen erzeugt und gelöscht wird |
Ausgestattet mit Düse und Druckgerät im Inneren |
| Isolierungsunterstützung |
Unterstützung und Isolierung |
Porzellansäulentyp oder Verbundisolationsmaterial |
| Betriebsmechanismus |
Kontrollieren Sie Öffnungs- und Schließvorgänge |
Federenergiespeicher, hydraulischer oder Permanentmagnetmechanismus |
| SF6-Gassystem |
Lagern und überwachen Sie SF6-Gas |
Inklusive Dichterelais, Manometer, Ventil |
| Leitfähiger Stromkreis |
Stromkreis anschließen |
Bestehend aus Kontakten, Kontaktfingern und Leitern |
| Hülse |
Schützen Sie interne Komponenten und Erde |
Aus Metall oder Isoliermaterial |

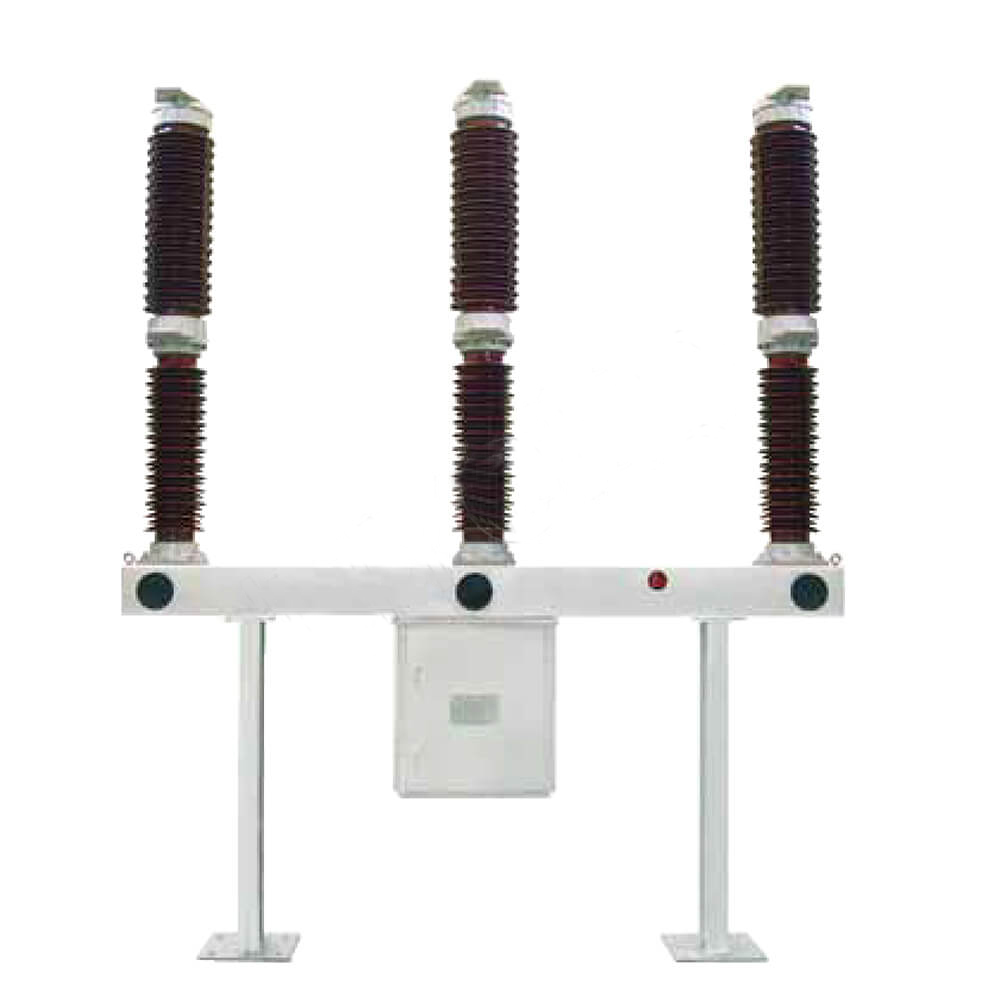

• Porzellansäulentyp: Dreiphasenunabhängig, großes Volumen, geeignet für den Außenbereich (z. B. Typ FA4-550)

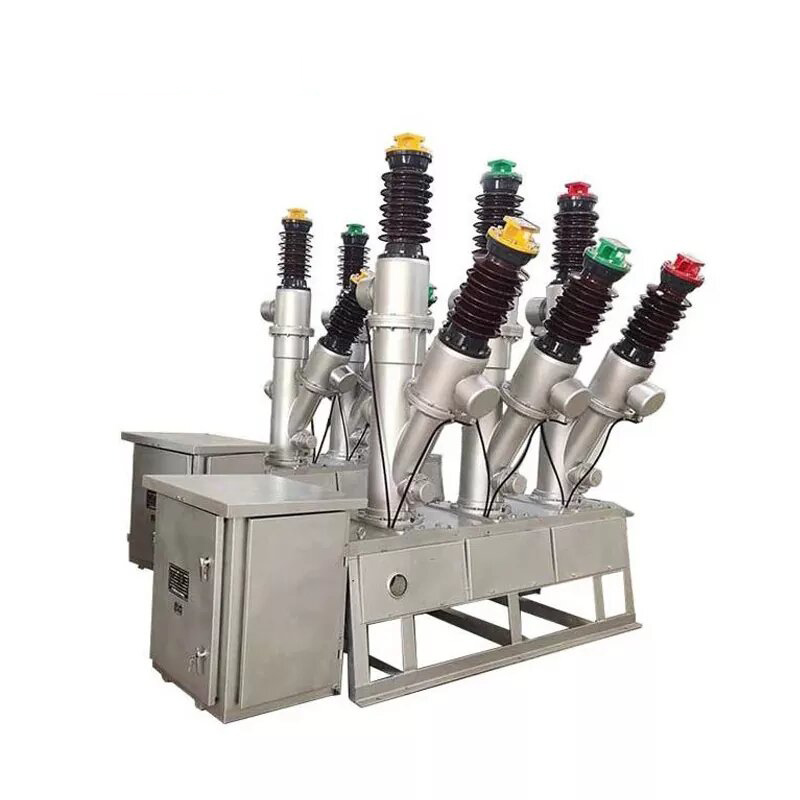

• Tanktyp (Bodentanktyp): Dreiphasiger gemeinsamer Tank, kompakte Struktur, gute seismische Leistung, einfache Wartung
• Leistungsschalter in kombinierten elektrischen GIS-Geräten: Integriert mit Trennschalter, Erdungsschalter usw. in einem abgedichteten Gehäuse
• Einzeldrucktyp: Nur ein Druck innerhalb der Lichtbogenlöschkammer, einfache Struktur, weit verbreitet
• Doppeldrucktyp: Mit Hoch- und Niederdruck-Luftkammern, bessere Lichtbogenlöschleistung, aber komplexer Struktur
| Parameter |
Typischer Bereich |
Beschreibung |
| Nennspannung |
72,5 kV ~ 1100 kV |
Zu den Standardklassen gehören 126 kV, 252 kV, 550 kV und 800 kV |
| Nennstrom |
1250A ~ 5000A |
Ausgewählt nach Anwendungsszenarien |
| Nenn-Kurzschluss-Ausschaltstrom |
31,5ka ~ 63 |
Bestimmt das Ausschaltvermögen bei Kurzschlussfehlern |
| Bewerteter Kurzschluss-Einschaltstrom |
80kA~160kA |
Spiegelt die Fähigkeit wider, Kurzschlussstrom zu erzeugen |
| SF6-Gasdruck |
0,4 MPa ~ 0,7 MPa (Überdruck) |
Ändert sich je nach Modell und Umgebungstemperatur |
| Öffnungs- und Schließzeit |
20ms~60ms |
Wirkt sich direkt auf die Systemstabilität aus |
| Lebensdauer |
≥30 Jahre |
Die mechanische Lebensdauer kann Tausende von Betätigungen erreichen |
1. Hervorragende Bruchleistung: Kann Lichtbögen schnell löschen, erzeugt kaum Überspannung und schützt Geräte und Leitungen
2. Hohe Zuverlässigkeit: Die versiegelte Struktur reduziert die Auswirkungen der äußeren Umgebung und ist für verschiedene raue Klimabedingungen geeignet
3. Geräuscharm: Der Betriebslärm beträgt weniger als 85 dB, was die Arbeitsumgebung verbessert
4. Kleine Grundfläche: Kompakte Struktur, besonders geeignet für städtische Umspannwerke und Orte mit begrenztem Platzangebot
5. Hohe Intelligenz: Kann ein Überwachungssystem integrieren, um Gasdichte, Temperatur und Betriebsstatus in Echtzeit zu überwachen
• Stromübertragungssystem: Schutz und Steuerung von Ultrahochspannungsübertragungsleitungen mit 500 kV und mehr
• Umspannwerk: Wird als Schutzausrüstung für Haupttransformatoren und Sammelschienen verwendet
• Industrielles Stromnetz: Hochspannungsstromverteilung für selbstversorgte Kraftwerke in großen Fabriken, Bergwerken usw.
• Neue Energienetzanbindung: Schutzausrüstung für Boosterstationen in Windparks und Photovoltaikkraftwerken
• Städtisches Stromnetz: Kernkomponente kompakter GIS-Schaltanlagen
• Ebenheitsfehler <1 mm/m, um die Stabilität der Ausrüstung zu gewährleisten
• Perfektes Erdungssystem, Erdungswiderstand <0,5 Ω
• Erkennung von Gaslecks vor der Installation, die jährliche Leckrate sollte <1‰ betragen
• Evakuieren Sie auf unter 133 Pa und halten Sie es länger als 2 Stunden. Füllen Sie es dann mit qualifiziertem SF6-Gas, nachdem Sie sichergestellt haben, dass keine Undichtigkeiten vorliegen
• Der Gasfülldruck folgt strikt den Anforderungen des Produkthandbuchs, der Fehler wird innerhalb von ±0,02 MPa kontrolliert
• Öffnungs- und Schließzeit sowie Synchronisationseinstellung entsprechen den technischen Anforderungen
• Der Betätigungsmechanismus ist flexibel und klemmt nicht
• Hilfsschalter schaltet präzise mit normaler Signalrückmeldung
Regelmäßige Inspektionspunkte:
Zyklus
Inspektionsgegenstand
Standard
Täglich
Druck und Dichte des SF6-Gases
Im normalen Bereich, kein offensichtlicher Abfall
Monatlich
Aussehensprüfung und Verbindungsteile
Keine Verformung, keine Entladungsspur, keine Lockerheit
Vierteljährlich
Schmierung des Antriebsmechanismus und Inspektion der Dichtungen
Flexibler Betrieb, keine Leckage
Jährlich
Erkennung der SF6-Gasfeuchtigkeit
Wassergehalt <150 ppm (20℃)
3-5 Jahre
Prüfung der mechanischen Eigenschaften und Messung des Isolationswiderstands
Erfüllen Sie die Werksstandards
Überholungszyklus
10–15 Jahre oder der kumulierte Abschaltstrom erreicht 4000 kA
Ersetzen Sie alternde Teile und führen Sie eine umfassende Inspektion durch
Besondere Wartung:
• Gasnachfüllung: Wenn der Druck auf den Alarmwert abfällt (normalerweise 0,05 MPa niedriger als der Nenndruck), füllen Sie rechtzeitig Gas nach
• Gasaustausch: Nach Unterbrechung eines schweren Fehlerstroms die Gasqualität prüfen und ggf. austauschen
• Kalibrierung des Dichterelais: Führen Sie die Kalibrierung alle 2–3 Jahre durch
• Reines SF6 ist ungiftig, aber Lichtbogenzersetzungsprodukte (wie SO2, HF) sind giftig, daher ist während der Wartung eine Belüftung erforderlich
• Gaskontakt mit Haut und Atemwegen vermeiden, ggf. Schutzausrüstung tragen
• Vor Wartungsarbeiten muss zuerst die Stromversorgung unterbrochen und geprüft werden, ob Strom vorhanden ist und ob die Erdung erfolgt
• Reduzieren Sie den Druck auf Null-Überdruck, bevor Sie SF6-Gas ablassen
• Zwangsbelüftung für mehr als 15 Minuten nach dem Öffnen des Geräts, um sicherzustellen, dass das interne Gas abgelassen wird
• SF6 ist ein starkes Treibhausgas (GWP-Wert 23900), daher sollten die Emissionen streng kontrolliert werden
• Abgase müssen recycelt und behandelt werden und dürfen nicht direkt in die Atmosphäre abgegeben werden
Aufgrund seiner hervorragenden Isolations- und Lichtbogenlöschleistung ist der SF6-Leistungsschalter zur bevorzugten Wahl für Hochspannungsschaltanlagen in modernen Stromversorgungssystemen geworden und eignet sich besonders für Stromübertragungs- und -verteilungsszenarien mit großer Kapazität und Hochspannung.
