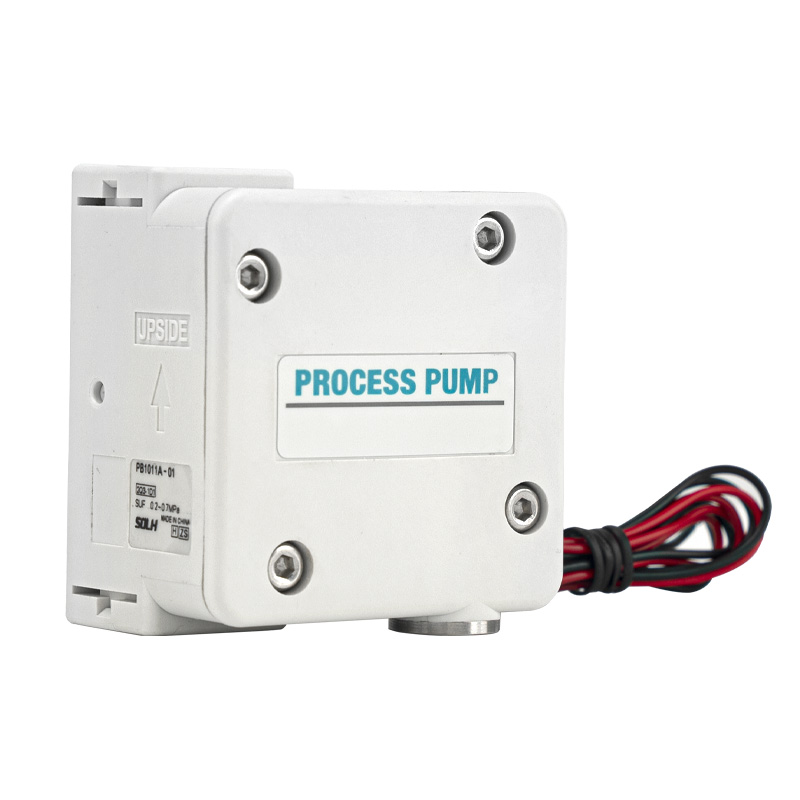

Membranpumpe der Serie RPB1011 (Typ PB1000A mit integriertem Magnetventil)

Marke:SOLH von Richge Technology

Produktpositionierung

     SOLH PB1011A gehört zur Serie der einfachwirkenden pneumatischen Miniaturmembranpumpen PB1000A mit integriertem Magnetventil. Es zeichnet sich durch eine kompakte Bauform, vollständige Korrosionsbeständigkeit und keine Leckage der Wellendichtung aus. Die kompakte Präzisionsdosierpumpe ist für die Förderung von chemischen Lösungsmitteln, Reinwasser, medizinischen Flüssigkeiten und Reagenzien im Mikro- bis Mitteldurchsatz konzipiert und wird häufig in der Feinchemie-, Halbleiter- und Biotechnologieindustrie eingesetzt.

Modellklassifizierung und Fahrmodus

     -- PB1011A: Eingebautes integriertes 3-Port-Magnetventil (DC24V), direkte elektrische Signalsteuerung, Plug-and-Play-Verkabelung

     -- PB1013A: Typ mit externer Luftsteuerung, angetrieben durch ein unabhängiges externes Magnetventil

     -- Suffix für Anschlussgröße: 01 = Rc1/8 Standard-Flüssigkeitsanschluss

     -- Gängige Komplettmodelle: PB1011A-01; PB1011A-01-B (mit Montagefußhalterung); PB1011A-01-N (NPT-Gewindeanschluss)

Technische Kernspezifikationen (PB1011A)

     -- Antriebseinheit: Eingebautes 3/2-Magnetventil, DC24V, Stromverbrauch 0,35W

     -- Durchflussbereich: 8–2000 ml/min (0,12–120 l/h)

     -- Entladungs-Arbeitsdruck: 0–0,6 MPa

     -- Trockensaughöhe: Max. 2,5 m

     -- Betriebsflüssigkeitstemperatur: 0 bis 50 °C (keine Vereisung in der Pumpenkammer)

     -- Maximal zulässige Flüssigkeitsviskosität: 100 mPa·s

     -- Versorgungsluftdruckbereich: 0,2 bis 0,7 MPa

     -- Luftverbrauch: ≤40 L/min (ANR)

     -- Gesamtabmessungen und Gewicht: 60×60×41 mm, ca. 170 g

     --Betriebsgeräusch: ≤64 dB(A); Der Lärm wird durch den passenden Schalldämpfer weiter reduziert

     - Lebensdauer der Membran: Bis zu 30 Millionen Schaltzyklen

Materialkonfiguration des benetzten Teils

      -- Pumpenkörper: Polypropylen PP / Edelstahl SUS316 optional

     -- Membran und Rückschlagventilkern: Verbundwerkstoff PTFE + PP

     -- Dichtungsmaterial: FKM-Fluorkautschuk, hervorragende Beständigkeit gegen Säuren, Laugen und organische Lösungsmittel

     -- Materialvorteil: Das wellenlose Dichtungsdesign eliminiert Medienlecks; Volle Korrosionsbeständigkeit für chemische Lösungen, reines Wasser, medizinische Reagenzien und milde Säure-/Laugenflüssigkeiten.

Funktionsprinzip (Typ PB1011A mit elektrischer Steuerung)

     -- Magnetspule erregt EIN: Druckluft dringt in die Antriebskammer ein und drückt die Membran, um sie nach links zu verschieben; Die Flüssigkeit in der Pumpenkammer wird durch das obere Einwegventil abgelassen.

     -- Magnetventil stromlos AUS: Antriebskammer bläst Luft ab; Membran wird durch eingebaute Federkraft nach rechts zurückgestellt; Über das untere Einlassrückschlagventil wird neue Flüssigkeit in den Pumpenhohlraum gesaugt.

     - Hochfrequenz-Ein-/Ausschaltzyklus des Magnetventils (1–10 Hz) sorgt für kontinuierliches Ansaugen und Ablassen von Flüssigkeiten; Der Ausgangsstrom kann durch Änderung der Schaltfrequenz präzise eingestellt werden.

Installations- und Rohrleitungsanforderungen

  1. Obligatorische Installationsregel

     – Der Materialauslassanschluss (OUT) muss nach oben zeigen, um Lufteinschlüsse in der Pumpenkammer zu vermeiden, die zu einer Unterbrechung des Durchflusses führen.

 2. Portdefinition und Thread-Spezifikation

     - Hauptanschlüsse für Flüssigkeitseingang/-ausgang: Standard Rc1/8", NPT1/8 optional

     -- Luftversorgungs-SUP-Anschluss: M5×0,8-Gewinde

     --Auslass-Auslassanschluss: M5×0,8-Gewinde, kompatibel mit AN05-M5-Miniaturschalldämpfer

  3. Befestigungslöcher

     -- 2 × M4 Schraubenlöcher mit 6 mm Tiefe; oder φ4,5 Durchgangslöcher; Für die feste Installation von Geräten ist das spezielle Fußhalterungszubehör KT-PB1A-5 erhältlich.

Typische industrielle Anwendungsszenarien

     -- Halbleiter- und PV-Herstellung: Transfer chemischer Lösungsmittel, Reinigungsflüssigkeitskreislauf

     -- Medizinische und biochemische Ausrüstung: Mikrolieferung von Reagenzien, Pufferlösungen und biologischen Flüssigkeiten

     -- Druck- und Verpackungsmaschinen: Automatisches Zuführsystem für Tinte und Klebstoff

     -- Umweltschutz und Wasseraufbereitung: Dosierung chemischer Wirkstoffe, Sammlung von Abwasserproben

     -- Allgemeine Automatisierungsindustrie: Förderung von Schneidflüssigkeiten, Reinigungsmitteln und Leichtöl

Richtlinien zur Modellauswahl

     -- Durchflussanpassung: Wählen Sie PB1011A für einen Durchfluss ≤2000 ml/min; PB1013A Luftpilotmodell für spezielle Gestängesteuerungsszenarien (maximaler Durchfluss 1000 ml/min)

     - Auswahl des benetzten Materials: PP-Pumpenkörper für allgemein schwache chemische Flüssigkeiten; SUS316 + PTFE-Kombination für stark korrosive Lösungsmittel

     --Steuermodus: Elektrische Direktsteuerung wählen Sie PB1011A; Wählen Sie für die externe Verriegelungsverbindung der Ausrüstung den Luftpilottyp PB1013A

     -- Zusatzzubehör: Schalldämpfer an der Auslassöffnung anbringen, um Laufgeräusche zu reduzieren; Passende Fußhalterung für eine langfristige feste Installation

SOLH-Austauschvorteil

     Die SOLH-PB1011-Serie entspricht in Bezug auf Gesamtabmessungen, Anschlussgewindeanordnung und alle Leistungsparameter vollständig der ursprünglichen PB1011-Serie von SMC, direkter Drop-in-Austausch ohne Rohrleitungsmodifikation und hervorragendes Preis-Leistungs-Verhältnis.

Zusammenfassung in einem Satz

     Die pneumatische Miniatur-Membranpumpe SOLH PB1011A mit integriertem Magnetventil verfügt über wellendichtungsfreie, auslaufsichere, korrosionsbeständige PTFE/FKM-benetzte Teile, unterstützt eine Mikromedium-Durchflussdosierung von 8 bis 2000 ml/min und ist in Versionen mit elektrisch integriertem Magnetventil und externer Luftsteuerung erhältlich. Die kompakte Präzisionstransferpumpe für Halbleiter-, Medizin-, Druck- und Umweltreagenzienabgabesysteme.
