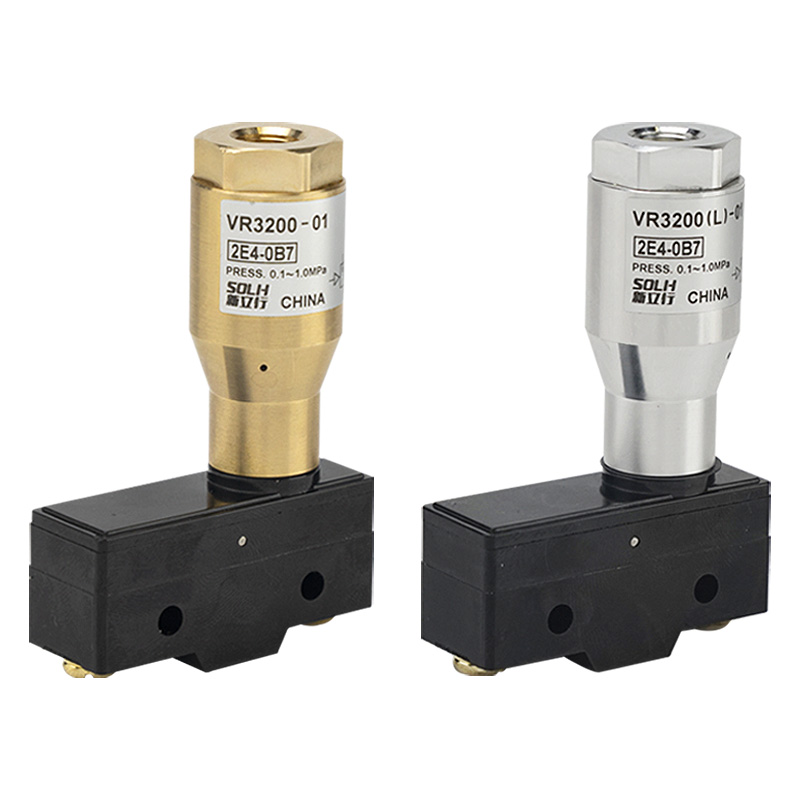

Pneumatisch-elektrisches Relais der Serie VR3200 / VR3201

Marke:SOLH von Richge Technology

Produktpositionierung

     Die Serien SOLH VR3200/3201 sind klassische pneumatisch-elektrische Relais, auch bekannt als Luftdruck-Signalschalter. Sie wandeln pneumatische Drucksignale in elektrische schaltende Trockenkontakte um, die häufig zur Drucküberwachung, Fehleralarmierung, Sicherheitsverriegelung und digitalen Signaleingabe in die SPS in automatisierten Produktionslinien eingesetzt werden und als Standard-Signalumwandlungsschnittstelle zwischen pneumatischen Rohrleitungen und elektrischen Steuerungssystemen dienen.

Modellklassifizierung und Kernunterschiede

     -- VR3200-01: Offener Rahmentyp, Gewicht 130 g, freiliegende Klemmenleiste, für trockene, staubfreie Schaltschrankumgebungen im Innenbereich

     -- VR3201-01: IP44 tropfsicheres, versiegeltes Gehäuse, Gewicht 260 g, vollständig geschlossene Konstruktion, geeignet für feuchte, staubige Werkstätten und Produktionsanlagen

     -- VR3202-01: IP44 tropfwassergeschützt mit spezieller Erdungsklemme, CE-zertifiziert, ideal für starke elektromagnetische Störungen und Exportmaschinen

     -- Portcode: 01 = Standard-Rc1/8-Innengewinde; NPT1/8-Gewinde optional

Universelle technische Spezifikationen

  1. Einstellbarer Betriebsdruckbereich: 0,1 ~ 1,0 MPa (werkseitig voreingestellter Auslösedruck ≈ 0,15 MPa)

  2. Umgebungstemperatur: -5℃ ~ +60℃ (keine Vereisung)

  3. Kontaktformular: 1AB (1 normalerweise offen + 1 normalerweise geschlossen + gemeinsamer COM)

  4. Kontaktbelastbarkeit des Mikroschalters (ohmsche/induktive Last):

     -- AC125V: 15A ohmsch, 3A induktiv

     -- AC250V: 15A ohmsch, 2,5A induktiv

     -- DC30V: 6A ohmsch, 1,5A induktiv

  5. Schnittstellenlayout: Lufteinlass Rc1/8; elektrische Schraubklemmen (VR3201 ausgestattet mit Pg13,5-Kabelverschraubung für abgedichtete Verkabelung)

  6. Materialzusammensetzung: Messingventilkörper, POM-Kolben, Edelstahl-Rückholfeder, NBR-Dichtungsring

Funktionsprinzip

  1. Druckluft tritt in den Anschluss IN ein und drückt den Kolben, um die Feder zusammenzudrücken, wodurch der eingebaute Mikroschalter mechanisch ausgelöst wird, sobald der Druck den voreingestellten Schwellenwert überschreitet.

  2. Kontaktschaltlogik:

     -- Druck ≥ eingestellter Wert: NO geschlossen, NC offen

     -- Druck ＜ eingestellter Wert: NO offen, NC geschlossen

  3. Vollständig mechanische Struktur, keine externe Stromversorgung erforderlich. Eigensicher und stabil für explosionsgefährdete und nicht-elektrische Gefahrenbereiche.

Richtlinien zur Schnellauswahl

     -- VR3200-01: Kostengünstige, trockene Installation im Innenschrank

     -- VR3201-01: Feuchte/staubige Werkzeugmaschinen, Montagelinien, halb im Freien befindliche Geräte

     -- VR3202-01: CE-Zertifizierung + Erdungsschutz, starke EMV-Störung, Export kompletter Maschinen

     -- Druckeinstellung: Auslösedruck ab Werk 0,15 MPa, Feineinstellung über obere Einstellschraube

Typische Anwendungsszenarien

     -- Zylinderhub- und Spanndruckerkennung: Bestätigung der Werkstückspannung, Überlastalarm

     -- Vakuum-Spannfutter-Unterdruck-Rückmeldung: Adsorption und Erkennung von herabfallenden Werkstückverlusten

     - Warnung vor niedrigem Druck der Hauptluftquelle: Ausfall des Luftkompressors und Überwachung von Rohrleitungslecks

     - Rückmeldung des Öffnungs-/Schließzustands von pneumatischen Kugelhähnen und Absperrklappen

     -- Pneumatische Signalumwandlung für explosionsgeschützte Werkstätten ohne elektronische Sensoren

SOLH-Austauschvorteil

     Die Serien SOLH VR3200/3201 sind in Bezug auf Gesamtabmessungen, Anschlussgewinde, Kontaktparameter und einstellbaren Druckbereich vollständig mit gleichwertigen SMC-Modellen kompatibel. Wettbewerbsfähige Preise und kurze Vorlaufzeiten helfen Kunden, die Kosten für die Massenproduktion zu senken.

Definition der Klemmenverdrahtung

     -- COM:Gemeinsames öffentliches Terminal

     -- NEIN: Normalerweise offen, leitet, wenn der Luftdruck den voreingestellten Wert erreicht

     -- NC: Normalerweise geschlossen, leitet, wenn der Luftdruck unter dem voreingestellten Schwellenwert liegt

Zusammenfassung in einem Satz

     Das stromlose mechanische pneumatisch-elektrische Relais SOLH VR3200/3201 wandelt Luftdrucksignale in 1NO+1NC-Trockenkontaktsignale mit einstellbarem Auslösedruck von 0,1 bis 1,0 MPa um, erhältlich in offenen, IP44-tropfwassergeschützten und CE-geerdeten Versionen für SPS-Verriegelung, Vakuumüberwachung und Luftquellenalarm-Automatisierungssteuerung.
