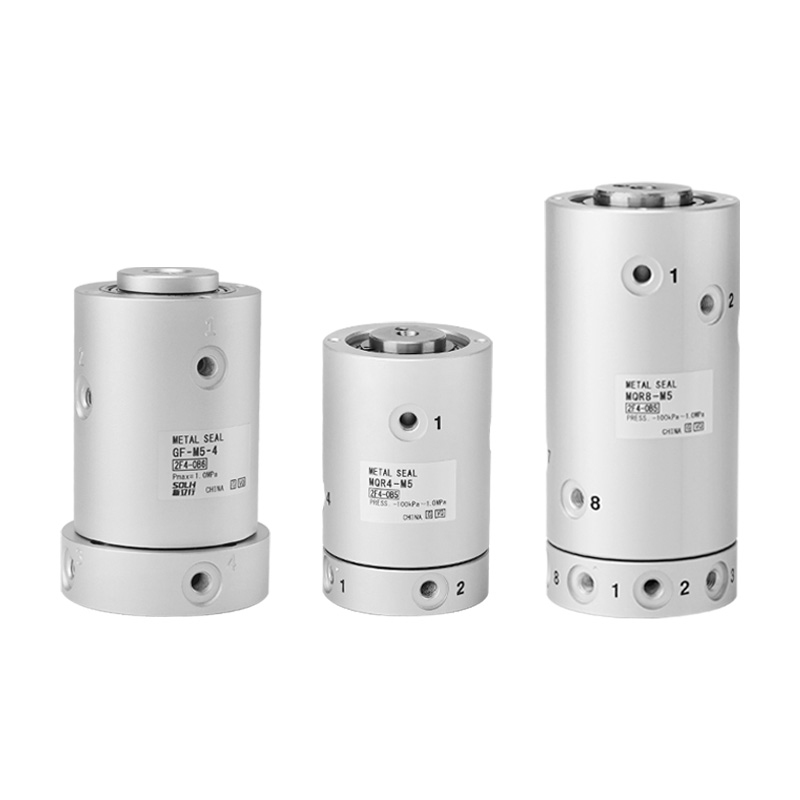

MQR-Serie, Drehdurchführung mit Dichtung und niedrigem Drehmomentspalt (SOLH)

Marke: SOLH von Richge Technology

Produktpositionierung

     Die MQR-Serie ist eine Mehrkanal-Drehdurchführung mit berührungsloser Spaltdichtung aus Metall und extrem niedrigem Drehmoment. Speziell entwickelt für kontinuierlich rotierende Teile, einschließlich Robotergelenke, Drehtische und Drehwellen, um Druckluft und Vakuum zu liefern. Es vermeidet vollständig ein Verdrehen der Rohrleitung, zeichnet sich durch eine extrem sanfte Rotation und eine extrem lange Lebensdauer für automatisierte rotierende pneumatische Systeme aus.

Kernproduktvorteile

     - Extrem niedriges Drehmoment: Nur 0,003 bis 0,50 N·m, was eine geringfügige zusätzliche Belastung für den Antriebsservo/Motor mit sich bringt

     -- Berührungslose Abdichtung des Metallspalts: Keine Gummidichtringe, kein Kleben oder Verklemmen; Reibungsloser Start auch nach längerer statischer Lagerung

     -- Unabhängige Mehrkanal-Luftkreisläufe: Optional 1/2/4/8/12/16 Durchgänge ohne Kreuzleckage zwischen den einzelnen Kreisläufen

     -- Ultra-verlängerte Lebensdauer: Bis zu 1 Milliarde Rotationszyklen, völlig wartungsfreies Design

     -- Bidirektionale Rotation und Hochgeschwindigkeitskapazität: Maximale Rotationsgeschwindigkeit bis zu 3000 U/min, geeignet für Hochgeschwindigkeits-Rundschaltgeräte

     - Dual-Vakuum- und Überdruck-kompatibel: Betriebsdruckbereich -100 kPa ~ 1,0 MPa, funktioniert sowohl für Vakuumsaug- als auch für Standard-Luftversorgungsschleifen

Universelle technische Spezifikationen

     - Anwendbare Flüssigkeit: Druckluft, Inertgas

     - Betriebsdruckbereich: -100 kPa ~ 1,0 MPa

     -- Umgebungs- und mittlere Temperatur: -10 ~ 80℃

     -- Dichtungstyp: Berührungslose Spaltdichtungsstruktur aus Metall

     -- Stützstruktur: Doppelt gelagerte Führungsstütze

     -- Anschlussgewinde: M5×0,8 (Innen-/Außengewinde optional)

     -- Schmierungsbedarf: Schmierfrei, keine regelmäßige Ölfüllung erforderlich

Modellparameter-Schnellreferenztabelle

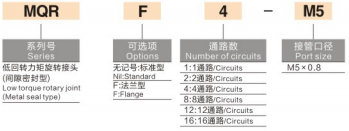

Beispiele für Modellbenennungsregeln

     -- MQR4-M5: 4 unabhängige Durchgänge, Standard-M5-Gewindeanschluss

     -- MQR8-M5: 8 unabhängige Durchgänge, Standard-M5-Gewindeanschluss

     -- MQR16-M5: 16 unabhängige Durchgänge, Standard-M5-Gewindeanschluss

Typische Anwendungsszenarien

     -- Pneumatische Luftversorgung für Armgelenke und Drehwellen von Industrierobotern

     -- Rundschalttische, Drehzylinder und Automatisierungsgeräte für Drehtische

     -- Kontinuierlich rotierende Luftversorgungsschleifen an automatisierten Verarbeitungsstationen

     -- Rotierende Vakuum-Adsorptionsmechanismen für Saugnäpfe und Spannvorrichtungen

     -- Rotierende pneumatische Kreisläufe für Verpackungs-, Druck- und Elektronikfertigungsmaschinen

Wichtige Installationsrichtlinien

     -- Feststehendes Gehäuse befestigen, rotierende Seite über Verbindungsplatte antreiben

     - Um eine radiale Versatzlast zu vermeiden, wird eine flexible Kupplungsbaugruppe empfohlen

     -- Die Drehdurchführung kann keine große radiale oder axiale Kraft aushalten; Es wird nur für die mittlere Übertragung verwendet

     -- Die spiralförmig angeordnete Anschlussanordnung vereinfacht die Rohrführung und verhindert ein Aufwickeln der Rohrleitung während der Drehung

Zusammenfassung in einem Satz

     Die Mehrkanal-Drehdurchführung MQR mit Metallspaltdichtung von SOLH zeichnet sich durch ein extrem niedriges Drehmoment, eine wartungsfreie Lebensdauer von 1 Milliarde Zyklen, doppelte Vakuum-Überdruck-Kompatibilität und optional 1 bis 16 unabhängige Luftkanäle aus und ist die ideale verdrehsichere Luftversorgungskomponente für Rohrleitungen für Robotergelenke und alle Hochgeschwindigkeits-Rotationsautomatisierungsgeräte.
