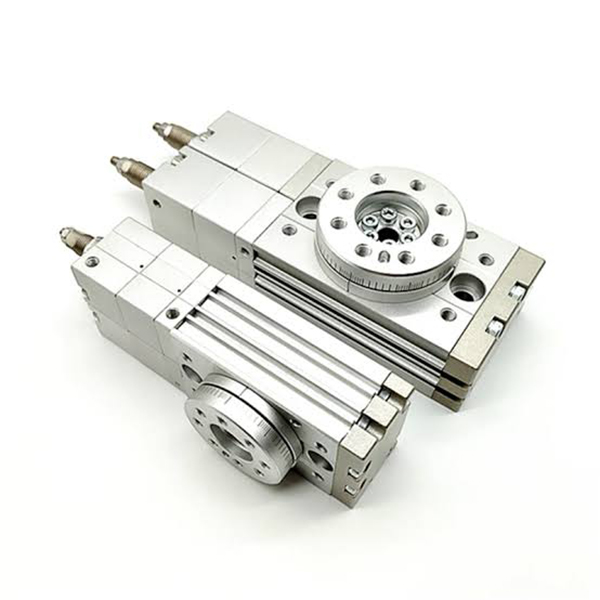

Dreistellungs-Drehzylinder der MSZ-Serie | Pneumatischer Zahnstangenantrieb

Marke: SOLH von Richge Technology

1. Produktübersicht und Kernpositionierung

  Die SOLH MSZ-Serie ist ein professioneller Zahnstangen-Rundtischzylinder, der speziell für entwickelt wurdePositionierung in drei Positionen. Er verfügt über eine einzigartige Dreifach-Stoppfunktion links/mitte/rechts (0°/Mittelstopp/180°), die das Positionierungsproblem löst, das mit Standarddrehzylindern mit zwei Positionen nicht in der Mitte des Hubs möglich ist. Gesteuert durch ein einzelnes 5/3-Wege-Mitteldruck-Magnetventil ohne Doppelventil-Schaltungskonfiguration vereinfacht es die Auslegung des pneumatischen Systems erheblich. Die mittlere Position unterstützt eine Feineinstellung von ±10°, während beide Enden eine Winkeleinstellung von 0~95° ermöglichen, was sie zur optimalen pneumatischen Lösung für Werkstückumleitung, Sortierung, Indexierung mehrerer Stationen und Szenarien macht, die eine obligatorische Zwischenpositionierung erfordern.

  Schnellauswahlkern der Serie 1.1

Kernproduktpositionierung: Ermöglicht eine genaue Drei-Stopp-Rotation von 0° (Links) → Mitte (Mitte) → 180° (Rechts) mit einstellbarer Zwischenposition, um flexible Positionierungsanforderungen in mehreren Winkeln zu erfüllen.

2. Technische Kernparameter (SOLH-Standard)

  2.1 Grundlegende Spezifikationen

     • Bohrungsgröße: 10 / 20 / 30 / 50

     • Betriebsmodus: Doppeltwirkend, Doppelzahnstange und Ritzel, Mittelstopp mit drei Positionen

     • Arbeitsdruck: 0,2~1,0 MPa (Gummipuffertyp); 0,2–0,6 MPa (Hydraulikpuffertyp)

     • Prüfdruck: 1,05 MPa

     • Arbeitstemperatur: 0℃~60℃ (Keine Gefrierumgebung)

     • Schwenkwinkel: 0~95° für ein Ende, insgesamt einstellbarer Winkel 0~190°

     • Mid-Stop-Einstellung: ±10° Feinabstimmung basierend auf der Mittelposition

     • Positionierungsgenauigkeit: ±0,02 mm (MSZA-Hochpräzisionstyp); ±0,05 mm (MSZB-Basistyp)

     • Schmiermodus: Ölfreier Selbstschmierbetrieb

     • Port-Thread: M5×0,8 (10/20 Bohrung); M8×1,25 (30/50 Bohrung)

  2.2 Ausgangsdrehmoment und zulässige Last (0,5 MPa)

  2.3 Energieaufnahmekapazität des Puffers

3. Strukturmerkmale und Drei-Positionen-Arbeitsprinzip

  3.1 Kernstrukturelle Vorteile

     • Dual-Rack- und Dual-Piston-Mittelstopp-Struktur: Verwendet ein Doppelzahnstangen-Antriebsgetriebe und ein unabhängiges Mittelanschlagkolben-Design, wodurch Spiel vermieden wird und ein stabiles und gleichmäßiges Drehmoment beim Schalten in drei Positionen ausgegeben wird.

     • Integriertes Drehtischdesign: Ausgestattet mit Positionierungsstiftlöchern für die direkte Werkstückmontage, mit hoher Steifigkeit und einfacher und schneller Installation ohne zusätzliche Vorrichtungen.

     • Zentrales hohles Durchgangsloch: Eingebautes zentrales Durchgangsloch (Ø6~Ø12), das den sauberen Durchgang von Luftrohren und Elektrokabeln ermöglicht und eine integrierte Verkabelung und Verrohrung ermöglicht.

     • Unabhängige Winkeleinstellung: Ausgestattet mit professionellen Einstellschrauben, die die unabhängige Feinabstimmung der linken/rechten Grenzwinkel und der mittleren Anschlagposition unterstützen und so eine flexible Winkelkalibrierung ermöglichen.

     • Standard-Magnetschaltersteckplätze: Standardmäßig reservierte Rillen auf beiden Seiten, kompatibel mit den Magnetschaltern D-M9B und D-A93, ermöglichen eine Echtzeiterkennung der drei Positionen links/mitte/rechts für eine automatisierte Signalverknüpfung.

  3.2 Dreipunktregelprinzip (Kernvorteil)

   Die MSZ-Serie erfordert nurein 5/3-Wege-Mitteldruck-Magnetventil Um eine Dreistellungsschaltung zu realisieren, ist keine Doppelventil- oder komplexe Luftkreisumschaltung erforderlich, was die Systemstruktur vereinfacht und die Gesamtkosten der Ausrüstung senkt.

     1. Linke Position (0°): Lufteinlass der linken Station mit Magnetventil, einseitige Luftzufuhr und rückseitiger Auslass, der den Drehtisch so antreibt, dass er genau in der linken 0°-Endposition arretiert.

     2. Rechte Position (180°): Magnetventil für Lufteinlass in der rechten Station, Umkehrung des Luftkreislaufs, Antrieb des Drehtisches zum Drehen und Verriegeln in der rechten Endposition um 180°.

     3. Mittlere Stoppposition (M): Magnetventil-Mittelstation, beide Seiten des Zylinders werden gleichzeitig mit Druck beaufschlagt. Der Drehkolben hält das Kräftegleichgewicht aufrecht, und der unabhängige Mittelstoppkolben drückt und verriegelt den Tisch in der voreingestellten Mittelposition und sorgt so für eine stabile Zwischenpositionierung.

4. Vervollständigen Sie die Modellbenennungsregeln

  Typischer Modellcode: MSZB20-R-M9BL

5. Auswahlregeln und typische Anwendungen

  5.1 Auswahlprioritätsregeln

     1. Positionieren Sie die Nachfrage zuerst: Wählen Sie die MSZ-Serie für Arbeitsbedingungen, die einen Stopp mit drei Positionen (links/mitte/rechts) erfordern; MSQ/HRQ-Drehzylinder mit zwei Positionen sind nicht anwendbar.

     2. Präzises Matching: Wählen Sie den hochpräzisen MSZA-Typ für Positionierungsszenarien mit hoher Wiederholungsfrequenz. Wählen Sie den kostengünstigen MSZB-Basistyp für allgemeine universelle Szenarien.

     3. Geschwindigkeits- und Lastanpassung: Verwenden Sie den hydraulischen Puffertyp -R für Hochgeschwindigkeits-, Schwerlast- und Stoßbetrieb; Der Standard-Gummipuffer reicht für den Betrieb bei niedriger Geschwindigkeit und geringer Last aus.

     4. Ladungsüberprüfung: Stellen Sie unbedingt sicher, dass die tatsächliche Radiallast, Axiallast und das Biegemoment unter den zulässigen Werten liegen, um Blockierungen und Positionierungsabweichungen zu vermeiden.

  5.2 Typische Anwendungsszenarien

     • Werkstückumleitung und -sortierung: Mittelpositionierung und Materialverteilung links/rechts mit 0°/90°/180°-Mehrwinkelumschaltung realisieren.

     • Indexierung mehrerer Stationen: Dreistellungsschalter für automatisierte Montage-, Erkennungs- und Prozesstransferstationen.

     • Werkstückdrehung und Lenkung: Vollständige stabile Wende- und Lenkbewegungen über eine progressive Drehung von 0° → Mitte → 180°.

     • Elektronik- und Verpackungsautomatisierung: Wird zum Festziehen von Flaschenverschlüssen, zur Chip-Positionierung, zur Produkterkennung in mehreren Winkeln und für Präzisionsverpackungsgeräte verwendet.

6. Vergleich der Kernunterschiede zwischen MSZ und MSQ

Zusammenfassung in einem Satz

     Der Zahnstangen-Drehzylinder der SOLH MSZ-Serie mit drei Positionen erreicht eine exklusive Dreifachanschlagpositionierung links/mitte/rechts mit einfacher Einzelventilsteuerung, einstellbarem Mittelwinkel und hoher Wiederholgenauigkeit und ist die professionelle, maßgeschneiderte Lösung für automatisierte Sortier-, Indexierungs- und Mehrwinkelpositionierungsgeräte.
