Marke: SOLH von Richge Technology | Drop-in-Ersatz, kompatibel mit SMC ZL212 Installationsmaß
 |

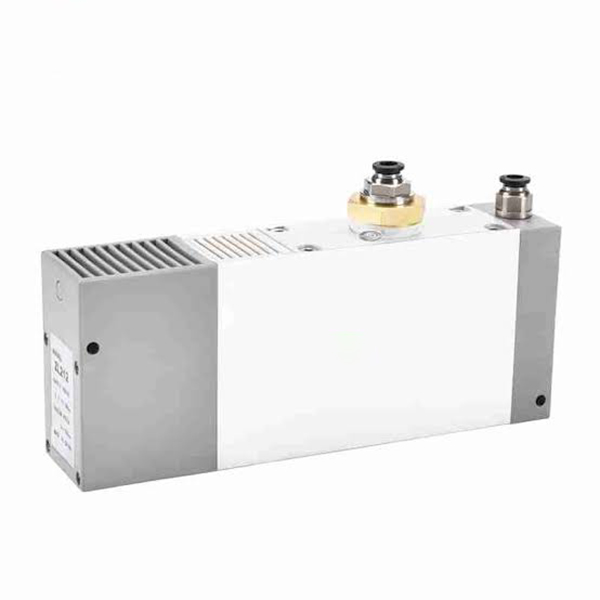

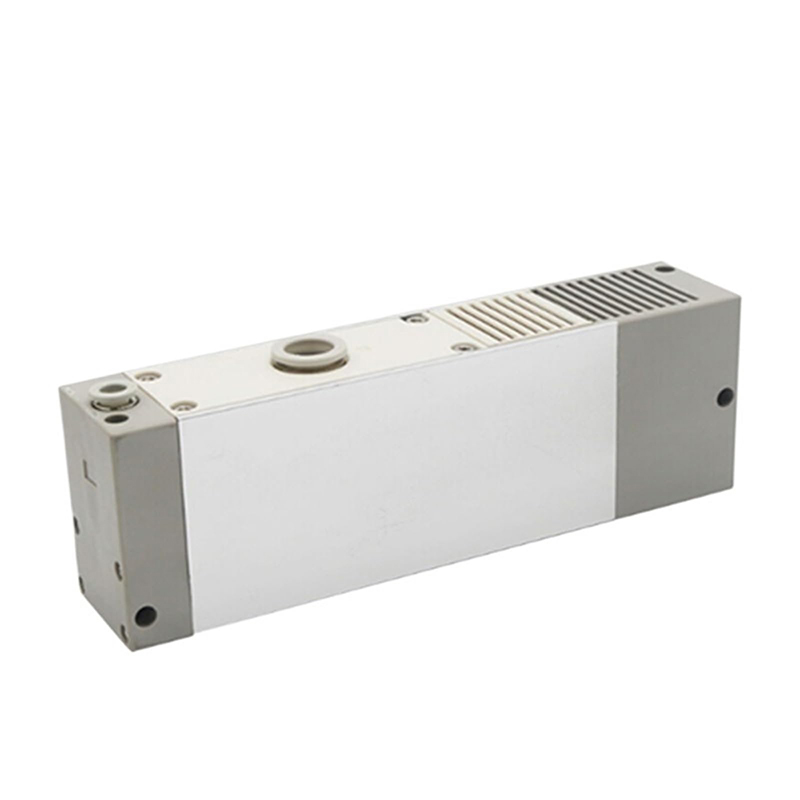

Die ZL212-Serie ist ein verbesserter mehrstufiger Vakuumejektor mit großem Durchfluss, der von der ZL112-Serie abgeleitet ist. Ausgestattet mit einer größeren Düsenöffnung liefert es ein höheres Vakuumniveau und einen verbesserten Saugfluss. Speziell entwickelt für große Saugnäpfe, poröse Werkstücke und Arbeitsbedingungen mit hoher Leckage. Weit verbreitet als Hauptvakuumeinheit für Robotermanipulatoren sowie Anwendungen zur Handhabung von Blech- und Glasmaterialien.
|
Parameterelement |
Spezifikation |
|
Produktposition |
Fortschrittliches, verbessertes Modell des ZL112, größere Düse für höheres Vakuum und höheren Durchfluss |
|
Anwendbare Flüssigkeit |
Druckluft |
|
Versorgungsluftdruck |
0,3–0,7 MPa, optimaler Betriebsbereich: 0,45–0,5 MPa |
|
Vakuumgrad |
-90 ~ -95 kPa |
|
Saugfluss |
Mehr als 30 % höher als ZL112, geeignet für poröse Werkstücke und große Saugnäpfe |
|
Luftverbrauch |
Mehrstufiges Diffusordesign, über 40 % Energieeinsparung im Vergleich zum einstufigen Vakuumejektor |
|
Umgebungstemperaturbereich |
-5℃ ~ 60℃ |
|
Portverbindung |
Standard-Steckverbindung/Gewindeanschluss, vollständig austauschbar mit den Montageabmessungen SMC ZL212 |

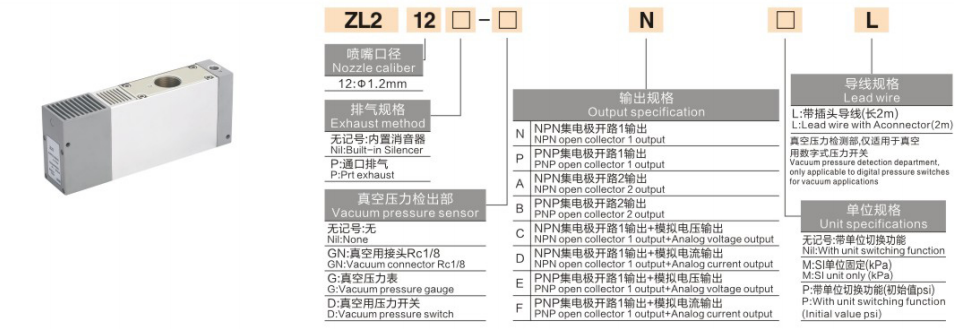

Grundformat:ZL212‑□‑□‑□‑□
Erweitertes Format mit Ventil:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL
|
Position |
Code |
Definition und detaillierte Beschreibung |
|
1–4 |
ZL212 |
Seriencode für mehrstufigen Vakuumejektor, größere Düsenbohrung im Vergleich zu ZL112 |
|
5 |
Keine Markierung |
Schalldämpfer-Auspuff, Standard-Geräuschreduzierung für allgemeine Werkstätten |
|
|
P |
Anschlussauspuff, für Installation mit hohem Durchfluss oder zentraler Abluft |
|
6 |
Keine Markierung |
Ohne Vakuumerkennungsmodul |
|
|
GN |
Rc1/8-Vakuumerkennungsanschluss für den Anschluss eines externen Manometers |
|
|
G |
Integriertes mechanisches Vakuummanometer Y40Z |
|
|
D |
Eingebauter digitaler Vakuumdruckschalter |
|
7 |
N |
NPN-Open-Collector-1-Kanal-Ausgang |
|
|
P |
PNP-Open-Collector-1-Kanal-Ausgang |
|
|
A/B/C/D/E/F |
Mehrkanalausgang / Analogsignalausgang und weitere erweiterte Funktionen |
|
8 |
L |
2 Meter vorkonfektioniertes Steckerkabel |
|
|
M / P |
Feste Einheit / umschaltbare Einheit (kPa / psi optional) |
|
Modell |
Kernkonfiguration |
Typische Anwendung |
|
ZL212 |
Standard-Basiseinheit, kein Manometer, kein eingebautes Ventil |
Allgemeine Anwendung mit hohem Durchfluss, externes Magnetventil erforderlich |
|
ZL212‑GN |
Rc1/8 externe Vakuummeter-Schnittstelle |
Anwendungen, die zum Ablesen ein extern angeschlossenes Vakuummessgerät erfordern |
|
ZL212‑D |
Eingebauter digitaler Vakuumdruckschalter |
Digitale Vakuumanzeige und elektrische Signalrückmeldung für die SPS-Steuerung |
|
ZL212‑P |
Port-Auspuffversion ohne eingebauten Schalldämpfer |
Zentralisierte Abluftszenarien mit hohem Durchfluss, geräuschunempfindliche Umgebung |
|
ZL212‑G |
Ausgestattet mit einem mechanischen Vakuummeter Y40Z |
Kostengünstige lokale mechanische Vakuumniveauanzeige |
|
Vergleichsartikel |
ZL112 |
ZL212 |
|
Düsenbohrung |
Φ1,2 mm |
Größere Düse |
|
Vakuumgrad |
-88 ~ -92 kPa |
-90 ~ -95 kPa, höhere Vakuumleistung |
|
Saugfluss |
Mittlere Durchflussrate |
+30 % höherer Saugstrom |
|
Geeigneter Arbeitszustand |
Gängige Saugnäpfe, kleine und mittelgroße Werkstücke |
Großer Saugnapf, poröses Werkstück, Blech und Glas, Schleifen mit hoher Leckage |
|
Preisreferenz für Basismodell |
Ab 245 |
Ab 478, ca. 20 % höher bei identischer Konfiguration |
• Verbesserte mehrstufige Venturi-Leistung: Gefördertes Vakuumniveau und Saugfluss, hervorragende Anpassungsfähigkeit für pneumatische Vakuumkreise mit hoher Leckage.
• Vollständig integrierte modulare Optionen: Magnet-Versorgungs-/Ablassventil, Schalldämpfer, mechanisches/digitales Vakuummessgerät und Druckschalter sind für eine einteilige Konfiguration erhältlich, wodurch zusätzliche Hilfsteile minimiert werden.
• Geräuscharme Konstruktion: Eingebauter Schalldämpfer, Geräuschpegel ≤70 dB, geeignet für normale Werkstattumgebungen.
• Wartungsfreier, stabiler Betrieb: Keine beweglichen mechanischen Komponenten, lange Lebensdauer für 24-Stunden-Dauerproduktion.
• Kompatible Montagefläche: Austauschbare Installationsabmessungen mit ZL112, unterstützt den direkten Austausch vor Ort.
• Kleine, mittelgroße Werkstücke und Anwendungen mit nur einem Saugnapf: Wählen Sie ZL112 für ein besseres Preis-Leistungs-Verhältnis.
• Großer Saugnapf, poröses Material, Glasscheibe oder Vakuumschleife mit hoher Leckage: Verwenden Sie ZL212 für ausreichende Vakuum- und Durchflusskapazität.
• Automatische Zyklussteuerung: Wählen Sie die K1-Doppelventilversion (Versorgungs- und Ablassventil) und kombinieren Sie sie mit einem Vakuum-Druckschalter für eine Signalrückführung im geschlossenen Regelkreis.
• Visuelle Überwachung und Inbetriebnahme vor Ort: Variante des digitalen Druckschalters Pick D für die direkte digitale Ablesung des Vakuumwerts.
• Roboterhandling für Glas-, Blech-, Holzplatten- und großformatige Plattenteile
• Adsorption poröser Werkstücke: Kommissionierung von Karton, Schaumstoff, Textilien und durchlässigen Materialien
• Vakuumkreislauf mit hoher Leckage für die großflächige Befestigung mit mehreren Saugnäpfen
• Automatisierung der Montagelinie, Entformung durch Spritzgießroboter und Materialtransfer
• Vakuum-Greifstation für große Güter in der Logistikausrüstung
