Markierenierenierenierenierenierene: SOLH von Richge Technology | Vollständige Mechanik und Schnittstelle austauschbar mit der SMC ZL1-Originalserie
 |

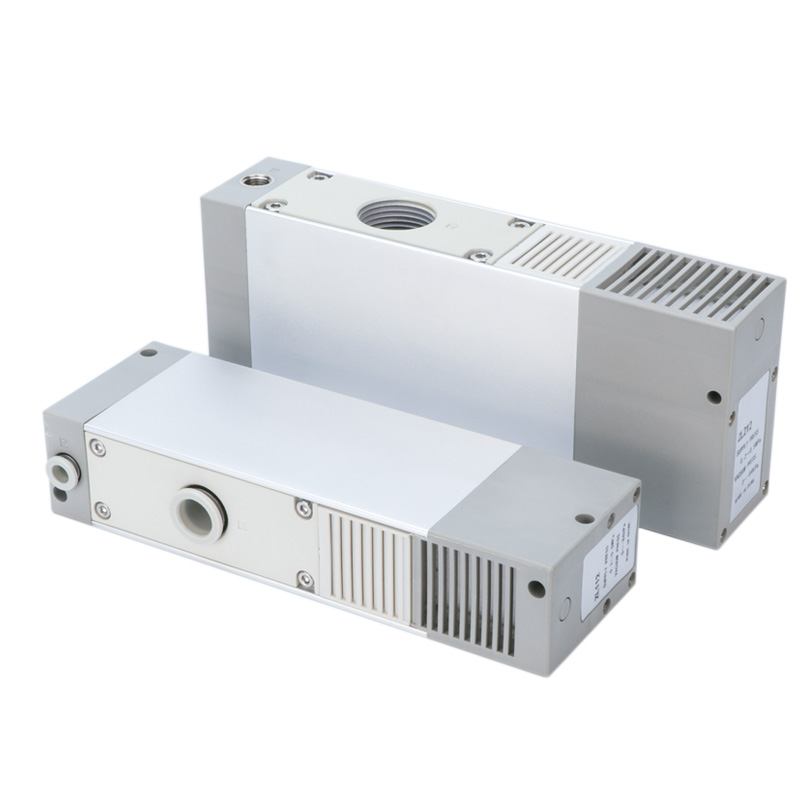

Die SOLIH ZL1-Serie verfügt über eine energiesparende Vakuum-Ejektorstruktur mit mehrstufigem Venturi-Diffusor, die vollständig mit den Originalabmessungen und der Anschlussanordnung des SMC ZL1 austauschbar ist. Bei identischem Luftverbrauch liefert es einen höheren Saugstrom und einen geringeren Energieverlust. Weit verbreitet für Hochgeschwindigkeits-Pick-and-Place-Robotermanipulatoren und starke Adsorptionsanwendungen für poröse, atmungsaktive Werkstücke.

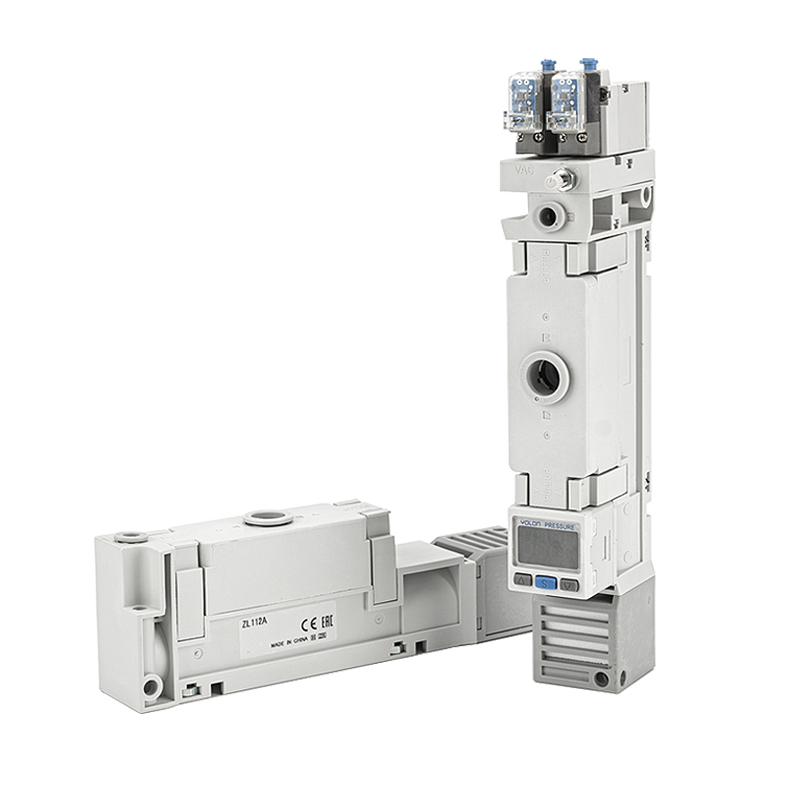

Zwei Kernkonfigurationen zur Auswahl:
• Ventilloser Typ (ohne Ventil): Nur reines Ejektorgehäuse, gesteuert durch externe Magnetventile. Kostengünstig und hochflexibel für die individuelle Systemintegration.
• Mit Ventiltyp: Integriertes Versorgungsventil, Ablassventil und Vakuumdruckerkennungsmodul. Keine zusätzlichen externen Ventilkomponenten erforderlich, vereinfachte Verrohrung und schnellere Reaktion. Bevorzugte Mainstream-Lösung für Roboter-End-of-Arm-Tooling (EOAT).
Spezifikation des Modells 12A: Maximaler Saugstrom 100 l/min (ANR), Arbeitsluftdruck 0,4–0,6 MPa saubere Druckluft. Versorgungsanschluss und Vakuumanschluss mit Steckverbindungen ausgestattet: Φ6 metrisch oder Φ1/2-Zoll zöllig optional.

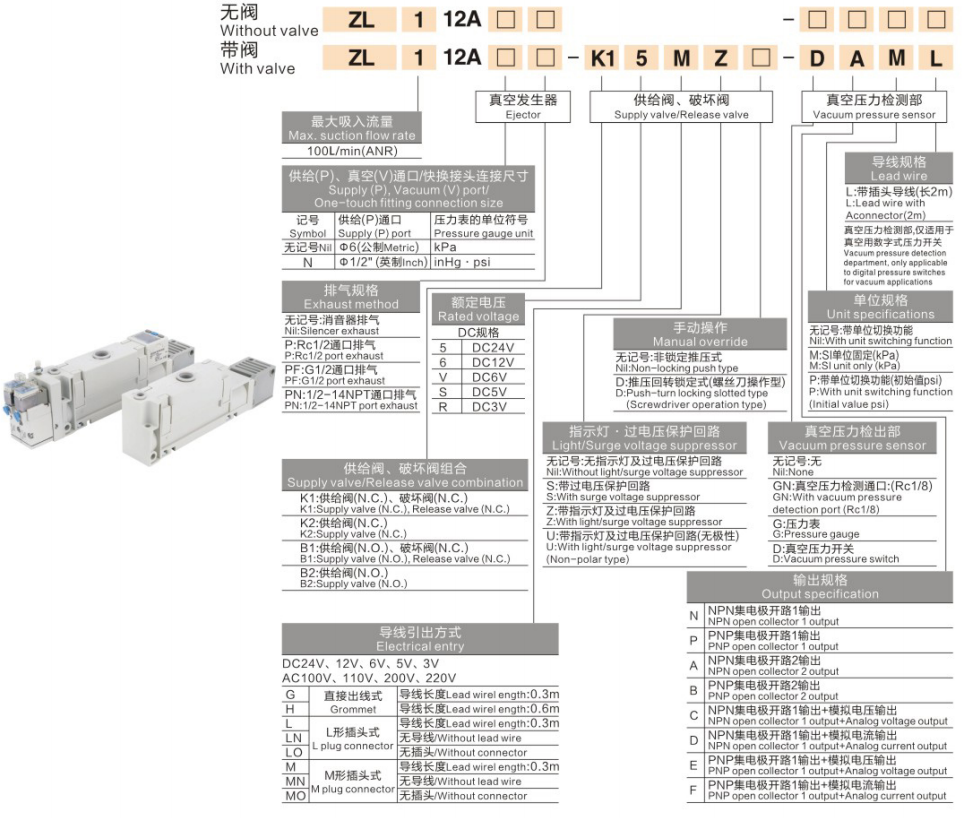

2.1 Ventillose Grundcodierung
ZL1‑12A
• ZL1: Seriencode für mehrstufige Vakuumerzeuger
• 12A: Größencode, maximaler Saugstrom 100 l/min (ANR)
Vollständiges Beispiel:ZL1-12A-K15MZ-DAML
|
Codesegment |
Entsprechendes Modul und Definition |
|
ZL1‑12A |
Serie + Größencode (100 l/min) Vakuum-Ejektor-Hauptkörper |
|
K1 |
Versorgungsventil N.C. + Entlastungsventil N.C.-Kombination, Versorgungs-/Entlastungsventilbaugruppe |
|
5 |
Nennspulenspannung DC24V |
|
M |
M-förmiger Stecker-Kabelausgang, Kabellänge 0,3 m |
|
Z |
Mit Kontrollleuchte und Überspannungsschutzschaltung |
|
D |
Integrierte Vakuum-Druckschalter-Erkennungseinheit |
|
A |
NPN-Open-Collector-Zweikanal-Ausgangsspezifikation |
|
M(L) |
Druckschalterkabel: 0,3 m / 2 m mit Stecker, nur eines auswählen |
3.1 Anschlussgröße für Versorgungsanschluss (P) / Vakuumanschluss (V).
|
Markierenierenierenierenierenieren |
Versorgungsanschluss (P). |
Optionen für Druckeinheiten |
|
Keine Markierung / N |
Φ6 Metrische Steckverbindung |
kPa |
|
Zoll-Version |
Φ1/2 Zoll Zoll-Steckverbindung |
inHg, psi |
3.2 Abgasmethode
|
Markierenierenierenierenierenieren |
Beschreibung des Auspuffs |
|
Keine Markierung |
Schalldämpfer-Auspuff (Standard, geräuscharme Leistung) |
|
PR |
1/4-Zoll-Abluftanschluss, externe Verrohrung für zentrale Abluft |
|
PG1/2 |
Auslass mit G1/2-Anschluss, zentraler Auslass mit großem Durchfluss |
|
PN1/2-14NPT |
NPT 1/2-14-Anschlussauslass für nordamerikanische Geräte |
3.3 Nennspannung
|
Code |
Spannungsspezifikation |
|
5 |
DC24V (industrieller Mainstream) |
|
6 |
DC12V |
|
V |
DC6V (optional) |
|
VDC |
DC5V (nur Sonderanfertigung) |
3.4 Kombinationen von Versorgungsventil und Ablassventil (für Modelle mit Ventil)
|
Code |
Ventilkombination |
Funktionsbeschreibung |
|
K1 |
Versorgungsventil N.C. + Ablassventil N.C. |
Versorgung zum Vakuumaufbau einschalten; Aktivieren Sie den Auslöser für eine schnelle Vakuumunterbrechung. Standard-Mainstream-Auswahl. |
|
K2 |
Versorgungsventil N.C. (kein Ablassventil) |
Nur Versorgungskontrolle; Vakuum auf natürliche Weise entlüftet, kostenoptimierte Lösung. |
|
B1 |
Versorgungsventil N.O. + Ablassventil N.C. |
Normalerweise offenes Versorgungsventil, kontinuierliche Luftzufuhr beim Ausschalten, für besondere Vakuum-Halte-Arbeitsbedingungen. |
|
B2 |
Versorgungsventil N.O. (kein Ablassventil) |
Grundlegende Schließer-Versorgungskonfiguration. |
3.5 Manuelle Übersteuerungsfunktion
|
Markierenierenierenierenierenieren |
Manueller Override-Betriebsmodus |
|
Keine Markierung |
Nicht verriegelnder Druckknopf: Zum Einschalten drücken, zum Zurücksetzen loslassen. |
|
D |
Push-Turn-Verriegelungstyp (mit Schraubendreher betätigbar), Verriegelung für kontinuierliche Luftzufuhr während der Inbetriebnahme und Fehlerbehebung. |
3.6 Anzeigelampe und Überspannungsschutzschaltung
|
Markierenierenierenierenierenieren |
Konfigurationsbeschreibung |
|
Keine Markierung |
Keine Kontrollleuchte und keine Überspannungsschutzschaltung. |
|
S |
Integrierte Überspannungsschutzschaltung zur Verlängerung der Spulenlebensdauer. |
|
Z |
Kontrollleuchte plus Überspannungsschutzschaltung zur Visualisierung des Einschaltstatus. |
|
U |
Polaritätsfreie Anzeigelampe und Überspannungsschutzschaltung, beliebige Verkabelung zulässig. |
3.7 Elektrischer Eingangs-/Drahtausgangsmodus
|
Code |
Kabelausgangsdefinition |
|
G |
Kabeleinführung mit Tülle, Kabellänge: 0,3 m |
|
H |
L-förmige Steckdose, Kabellänge: 0,6 m |
|
LN |
L-förmiger Steckertyp, kein Kabel im Lieferumfang enthalten (vom Kunden selbst vorbereiteter Kabelbaum) |
|
M |
M-förmige Steckersteckdose, Kabellänge: 0,3 m |
|
MN |
M-förmiger Steckertyp, kein Kabel im Lieferumfang enthalten (vom Kunden selbst vorbereiteter Kabelbaum) |
3.8 Vakuumdruckeinheit (Gilt nur für Geräte mit Vakuumerkennung)
|
Markierenierenierenierenierenieren |
Einheiteneinstellung |
|
Keine Markierung |
Mehrere Einheiten umschaltbar: kPa / inHg / psi wählbar |
|
M |
Feste Einheit, nur kPa |
|
S |
Mehrere Einheiten umschaltbar, werkseitig auf psi voreingestellt |
|
P |
Mehrere Einheiten umschaltbar, werkseitig auf psi voreingestellt |
3.9 Modul zur Vakuumdruckerkennung
|
Markierenierenierenierenierenieren |
Erkennungsfunktion und Anwendung |
|
Keine Markierung |
Keine Erkennungseinheit; reiner Auswerferkörper, externen Sensor separat anschließen. |
|
GN |
Vakuumerkennungsanschluss (Rc1/8), zum Anschluss eines externen digitalen Manometers oder eines SPS-Erfassungsmoduls. |
|
G |
Eingebautes analoges Manometer zur visuellen Ablesung des Vakuumniveaus vor Ort. |
|
D |
Eingebauter Vakuumdruckschalter, Ausgangsschalter/Analogsignal für Fehlteilalarm und Werkstück-an-Platz-Rückmeldung. |
3.10 Ausgangsspezifikation (für D-Typ-Vakuumdruckschalter)
|
Code |
Beschreibung des Ausgabemodus |
|
N |
NPN-Open-Collector-1-Kanal-Ausgang, Standard für SPS-NPN-Eingangskanal |
|
P |
PNP-Open-Collector-1-Kanal-Ausgang |
|
A |
Unabhängiger NPN-Open-Collector-Zweikanalausgang |
|
W |
Unabhängiger PNP-Open-Collector-Zweikanalausgang |
|
C |
NPN 1-Kanal-Schalter + analoger Spannungsausgang |
|
D |
NPN 1-Kanal-Schalter + analoger Stromausgang |
|
E |
PNP 1-Kanal-Schalter + analoger Spannungsausgang |
|
F |
PNP 1-Kanal-Schalter + analoger Stromausgang |
3.11 Druckschalterkabelspezifikation (für D-Typ)
|
Code |
Kabeldefinition |
|
L |
Vorkonfektioniertes Steckkabel, Gesamtlänge: 2m |
|
M |
Vorkonfektioniertes Steckkabel, Gesamtlänge: 0,3 m |
|
Parameterelement |
Standardspezifikation |
|
Funktionsprinzip |
Mehrstufiger Diffusor-Venturi-Vakuumejektor, hocheffiziente energiesparende Struktur |
|
Max. Saugstrom (Größe 12 A) |
100 l/min (ANR) |
|
Standard-Zuluftdruck |
0,4 ~ 0,6 MPa |
|
Versorgungs-/Vakuumanschluss |
Steckverbindung: Φ6 metrisch / Φ1/2" Zoll optional |
|
Auspuffoptionen |
Serienmäßiger Schalldämpferauspuff; Zentralisierte externe Abluft mit PR-/PG-/PN-Anschluss optional |
|
Nennspulenspannung |
DC24V / DC12V / DC6V; DC5V auf kundenspezifische Anfrage erhältlich |
|
Elektrische Zugangsoptionen |
G-Tülle / H-L-förmiger Stecker / M-M-förmiger Stecker; Kabellose LN/MN-Version zur kundenseitigen Verkabelung |
|
Vakuumerkennungseinheit |
Keine Erkennung / GN-Erkennungsanschluss (Rc1/8) / G lokales Manometer / D eingebauter Vakuumdruckschalter |
|
Signalausgang |
NPN/PNP-Single-Dual-Channel-Schaltausgang; analoger Spannungs-/Stromausgang optional |
|
Anzeige und Überspannungsschutz |
Kein Schutz / S-Überspannungsschutz / Z-Anzeige+Schutz / U polaritätsfreie Anzeige+Schutz |
|

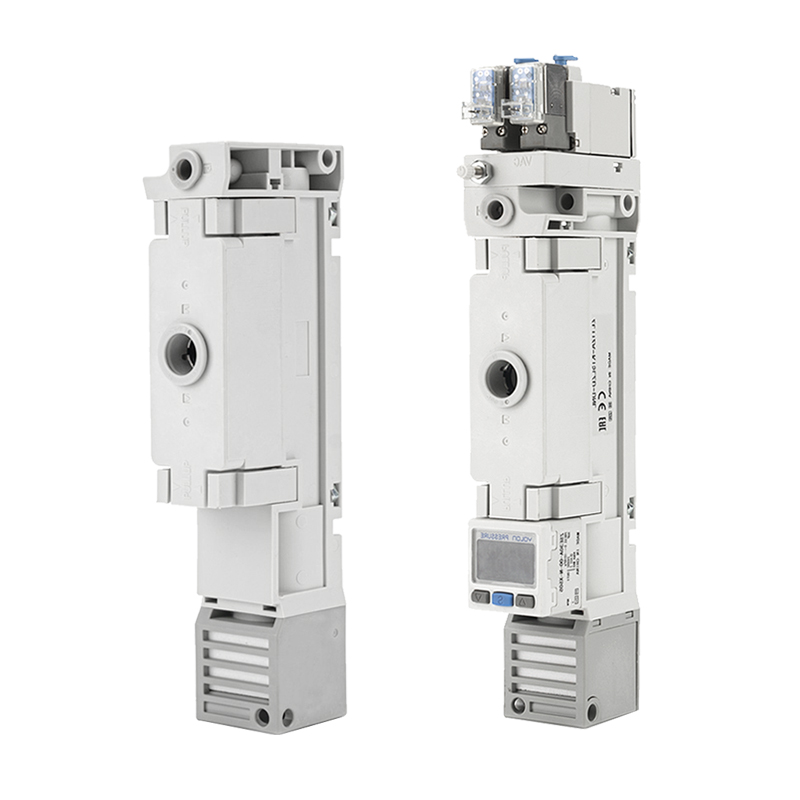

Vergleichsartikel |
Ventilloser Typ ZL1-12A |
Mit Ventil Typ ZL1‑12A‑K1… |
|
Integrierte Ventile |
Keine eingebauten Ventile, externes 3-Wege-Magnetventil erforderlich |
Integriertes Versorgungsventil + Ablassventil (Serie K1/K2/B1/B2) |
|
Vakuum-Break-Methode |
Gesteuert durch externes Ventil oder natürliche Freigabe |
Sofortige Vakuumunterbrechung durch eingebautes Ablassventil für schnelles Abwerfen des Werkstücks |
|
Reaktionsgeschwindigkeit |
Abhängig vom externen Ventil und der Rohrleitungsanordnung |
Schnellere integrierte Reaktion für Roboteranwendungen mit hoher Taktrate |
|
Komplexität der Rohrleitungen |
Erfordert separate Ventile, Armaturen und Filterzubehör |
Hochintegriert, minimaler Rohrleitungsaufwand vor Ort |
|
Kosten und Flexibilität |
Niedrigste Kosten, maximale Flexibilität beim Systemdesign |
Höherer Integrationsgrad, bevorzugt für Roboter-EOAT-Endeffektor |
|
Druckerkennung |
Externer Vakuum-Druckschalter erforderlich |
Optionaler eingebauter G-Manometer/D-Vakuumdruckschalter |
Lösung 1: Ventilloser, kostenoptimierter Kreislauf
AFC2000 ölfreie Luftaufbereitung mit zwei Einheiten → 3V110 3-Wege-Magnetventil → ventilloser Vakuumejektor ZL1-12A → ZPT-Vakuumsauger
Lösung 2: Hochgeschwindigkeitsroboter-Pick-and-Place-Schaltung mit Ventil
AR-Druckregler → ZL1-12A-K15MZ-DAML (integriertes Versorgungsventil, Ablassventil und Vakuumdruckschalter) → Roboter-Endeffektor-Saugnapf, automatische Alarmfunktion für fehlende Werkstücke wird unterstützt.
Lösung 3: Zentralisierter Luftversorgungskreislauf mit mehreren Bänken
AFC-Zwei-Einheiten ohne Öl mit großem Durchfluss → mehrere ZL1 mit Ventil-Auswerfer-Verteilerbaugruppe → synchrone Materialaufnahme mit mehreren Saugnäpfen.
• Portgröße: Wählen Sie für Standard-PU6/Φ6-Schläuche den metrischen Anschluss ohne Markierung. Für zöllige Φ1/2-Zoll-Schläuche geben Sie den zölligen Anschluss zusammen mit der Druckeinheit inHg/psi an.
• Auspuff: Behalten Sie für eine geräuscharme Werkstattumgebung den Standard-Schalldämpfer bei. Für die Entlüftung in einen ausgewiesenen sicheren Bereich verwenden Sie eine zentrale Entlüftung mit PR-/PG-/PN-Anschluss.
• Stromspannung: DC24V (Code 5) für Hausautomationsgeräte; DC12V / DC6V für europäische Export- oder Niederspannungsgeräteprojekte.
• Ventilkombination: K1 (N.C.-Versorgung + N.C.-Freigabe) für Standard-Hochgeschwindigkeits-Pick-and-Place; K2 für Kostensenkung; B1/B2 für spezielle, normalerweise offene Vakuum-Halte-Arbeitsbedingungen.
• Nachweisanforderung: Wählen Sie D-Vakuumdruckschalter (NPN/PNP passend zum SPS-Eingangstyp) für den SPS-Alarm wegen fehlender Teile; G örtliches Manometer zur Sichtprüfung vor Ort; GN-Erkennungsanschluss für die externe Datenerfassung durch Dritte.
• Anzeige und Überspannungsschutz: Wählen Sie die Z-/U-Version für die Schrankdiagnoseanzeige; S-Überspannungsschutz für feuchte, raue Arbeitsumgebungen.
• Manuelle Überbrückung: Wählen Sie für häufige Inbetriebnahme- und Fehlerbehebungsszenarien die D-Druck-Dreh-Verriegelung mit manueller Überbrückung und unterstützen Sie die verriegelte kontinuierliche Luftzufuhr.
• Hochgeschwindigkeits-Pick-and-Place-Handling für Leiterplatten und Chips von 3C Electronics
• Materialtransfer der Lithium-Ionen-Batterie-Elektrodenfolie
• Starke Adsorption aus Karton und porösem Material
• Hochleistungsroboter-Kommissionierung von Glas und Blech
• Entnahme und Entformung von Spritzgussroboterteilen
• Anwendung zum Greifen von Verpackungen in der Lebensmittelverarbeitung
• Hochgeschwindigkeits-Robotertransfersysteme für die Logistiksortierung
• Verwenden Sie KEINE Ölnebel-FRL-Einheiten (drei Einheiten der AC/BC-Serie). für die Luftversorgung des Vakuum-Ejektors. Schmieröl verstopft mehrstufige Diffusordüsen. Es muss eine ölfreie AFC-Luftbehandlungseinheit mit zwei Einheiten verwendet werden.
• Installieren Sie unbedingt den ZFC-Inline-Vakuumfilter auf der vorgeschalteten Seite. Winzige mehrstufige Düsen sind staubempfindlich; Der Saugfluss wird stark beeinträchtigt, sobald er durch Partikelverunreinigung verstopft ist.
• Halten Sie die Schlauchlänge zwischen Ejektor und Saugnapf so kurz wie möglich, um einen schnellen Vakuumaufbau und eine stabile Saugleistung zu gewährleisten.
• Optimaler Versorgungsluftdruckbereich 0,4–0,6 MPa. Unzureichender Druck führt zu schwacher Saugleistung; Zu hoher Druck erhöht den Druckluftverbrauch.
• Wählen Sie für Modelle mit Ventil die Z-/S-/U-Versionen mit integrierter Überspannungsschutzschaltung, um die Lebensdauer der Magnetspulen in Schaltschränken zu verlängern.
• Sorgen Sie bei zentralisierten PR-/PG-/PN-Abluftkonfigurationen für eine ungehinderte Abluftleitung, da der Gegendruck die Vakuumaufbauleistung erheblich beeinträchtigt.
