Marke:SOLH von Richge Technology
Die SOLH ZL112-Serie ist ein integrierter mehrstufiger Venturi-Vakuumejektor, der vollständig mit gleichwertigen SMC-Modellen austauschbar ist. Es zeichnet sich durch einen extrem hohen Vakuumgrad, einen großen Saugstrom und einen drastisch reduzierten Luftverbrauch aus. Es stehen mehrere optionale integrierte Module zur Verfügung, darunter Magnet-Versorgungs-/Ablassventile, Vakuum-Manometer, Digitalanzeige-Messgerät und Vakuum-Druckschalter. Es dient als zentrale Vakuumeinheit für automatisierte Roboterarme und Halterungssysteme mit mehreren Saugnäpfen.

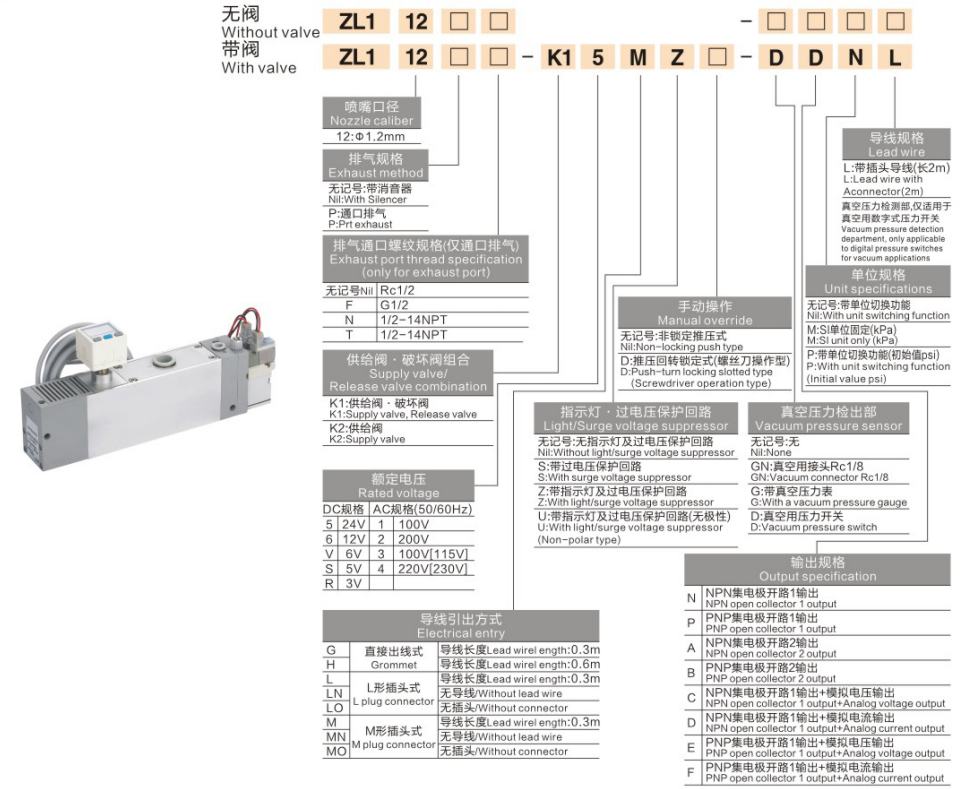

1. Modellbeispiel mit vollständiger Ventilbaugruppe: ZL112-□-□-K15MZ-□-DDNL
|
Position |
Code |
Definition und detaillierte Erklärung |
| 1–4 |
ZL112 |
Seriencode: Mehrstufiger Vakuumejektor, Standarddüsenbohrung Φ1,2 mm |
| 5 |
Leer / P |
Auspuffstruktur: Rohling: Auspuff mit integriertem Schalldämpfer (Standard-Geräuschreduzierung). P: Auspuff mit Öffnungen für hohen Durchfluss und zentrale Abgasleitung |
| 6 |
Leer / F / N / T |
AuslassanschlussgewindeBlank: Rc1/2 InnengewindeF=G1/2, N=1/2-14NPT und andere Gewindeoptionen |
| 7–8 |
K1 / K2 |
MagnetventilkombinationK1: Doppelventile (Versorgungsventil + Vakuumablassventil, automatisches Ansaugen und Abblasen)K2: Nur ein Versorgungsventil, kostensparend, externer Abblaskreis erforderlich |
| 9 |
5 / 6 / V / S / R |
Nennspannung des Magnetventils: 5 = 24 V DC (Standard), 6 = 12 V DC, V = 100 V AC, S = 200 V AC, R = 220 V AC |
| 10 |
M / L / G |
Drahtausgangsform: M = M-förmiger Steckverbinder, L = L-förmiger Steckverbinder, G = direkter fester Draht. M/L-Schnellstecker-Design für schnellen Kabelaustausch |
| 11 |
Z |
LED-Anzeige + Überspannungsschutzschaltung, verhindert das Durchbrennen der Magnetspule |
| 12 |
Leer / D |
Taste für manuelle ÜberbrückungLeer: Nicht verriegelnder DruckknopfD: Verriegelungstyp durch Drücken und Drehen (Schraubendreher einstellbar) |
| 13 |
Leer / GN / G / D |
VakuumdrucküberwachungsmodulLeer: Kein VakuumerkennungszubehörGN: Vakuumanschlussadapter Rc1/2, G: analoges mechanisches Vakuummessgerät, D: elektronischer Vakuumdruckschalter |
| 14 |
N / P / A / B / C / D / E / F |
Spezifikation des TransistorausgangssignalsN=NPN offener Kollektor 1 Kanal; P=PNP offener Kollektor 1 KanalA=2-Kanal NPN; B=2-Kanal-PNPC=1-Kanal-NPN + analoger Spannungsausgang; D=1-Kanal NPN + analoger StromausgangE=1-Kanal PNP + analoger Spannungsausgang; F=1ch PNP + analoger Stromausgang |
| 15–16 |
NL / ML / PL |
AusgangskabelbaumkonfigurationN=Standard, M=Einheit fest, P=Schaltpunkt einstellbar, L=2m-Steckerkabel im Lieferumfang enthalten |

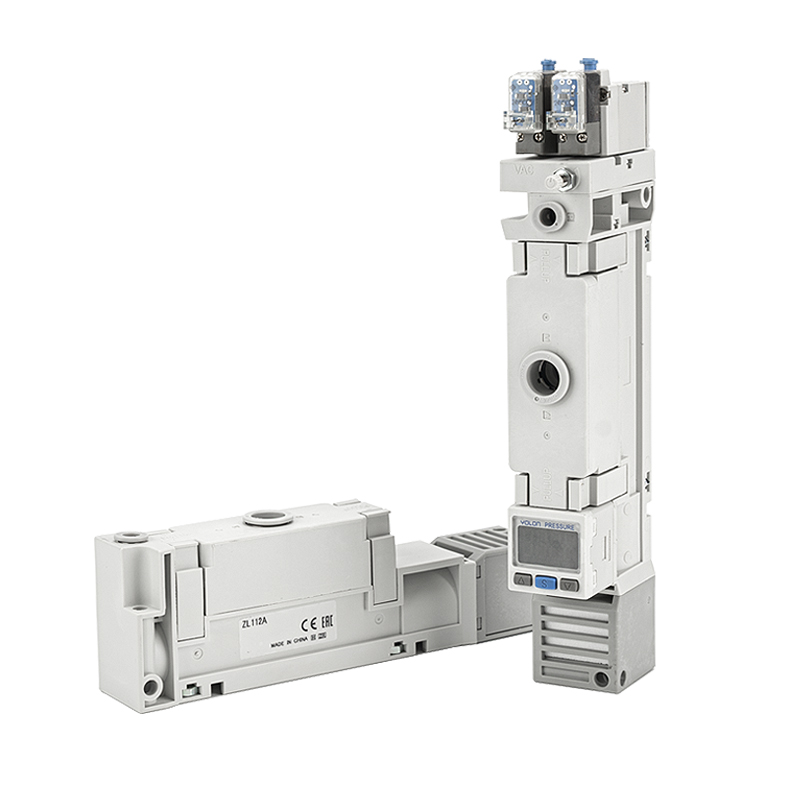

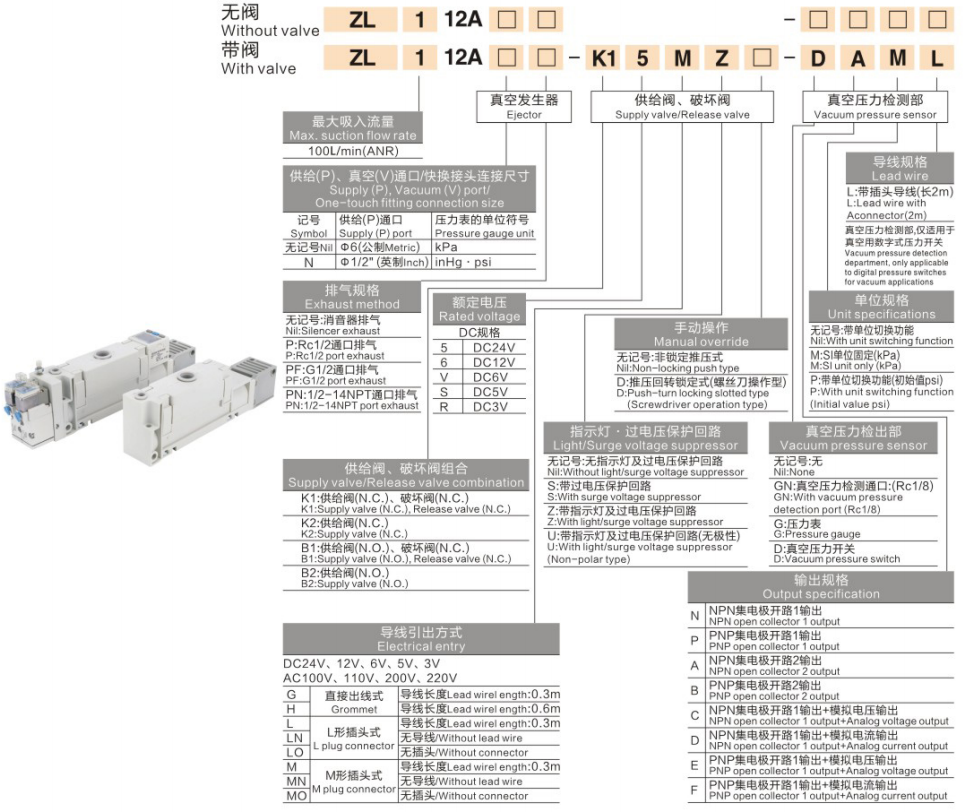

1. Neue integrierte ZL112A-Serie (aktualisierte Multifunktionsversion)
|
Modellcode |
Vollständige Konfigurationsbeschreibung |
Zielanwendungsszenarien |
| ZL112A |
Einfache Basiseinheit ohne Ventil und Manometer |
Allgemeine einfache Vakuumkreise mit externem Magnetventil |
| ZL112AP |
Grundgerät + zentraler Abluftanschluss Rc1/2 |
Auspuff mit hohem Durchfluss, keine Geräuschreduzierung erforderlich |
| ZL112A-DNL |
Eingebauter Vakuumdruckschalter, 1-Kanal-NPN-Signalausgang |
SPS-Vakuumschwellenrückmeldung mit NPN-Signal |
| ZL112A-DPL |
Eingebauter Vakuumdruckschalter, 1-Kanal-PNP-Signalausgang |
SPS-Vakuumschwellenrückmeldung mit PNP-Signal |
| ZL112A-DAL |
Verbesserter 1-Kanal-NPN-Vakuumschalter |
Kontinuierliche Signalüberwachung mit hoher Stabilität |
| ZL112A-DBL |
Verbesserter 1-Kanal-PNP-Vakuumschalter |
Kontinuierliche Signalüberwachung mit hoher Stabilität |
| ZL112A-K15MZ-DNL |
Doppeltes Versorgungs-/Ablassventil + NPN-Vakuumschalter |
Automatisches Ansaugen und Abblasen mit geschlossenem Regelkreis (NPN) |
| ZL112A-K15MZ-DPL |
Doppeltes Versorgungs-/Ablassventil + PNP-Vakuumschalter |
Automatisches Ansaugen und Abblasen mit geschlossenem Regelkreis (PNP) |
| ZL112A-K15MZ-DAL/DBL |
Doppelventil + verbesserter Vakuumschalter |
Robuste, hochzuverlässige automatische Vakuumstationen |
| ZL112A-K25MZ-DNL/DPL |
Einzelnes Versorgungsventil + Vakuumschalter |
Budget-Gerät mit Vakuumüberwachungsfunktion |
| ZL112A-K15MZ |
Nur Doppelventil, kein Vakuummeter/-schalter |
Einfache automatische Absaugung ohne Signalrückmeldung |

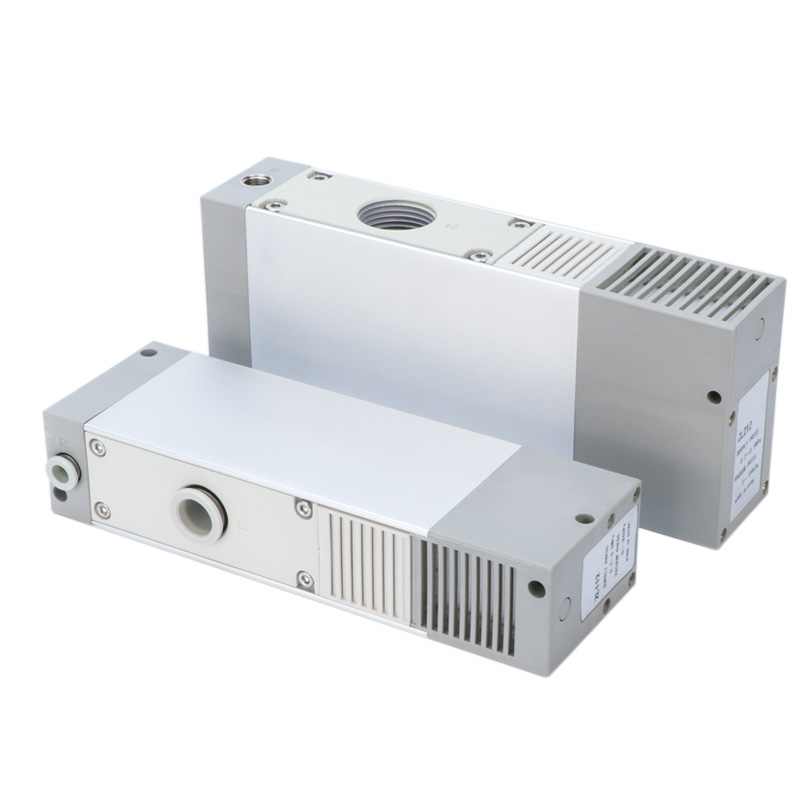

2. Standardbasis ZL112-Serie (mechanische/digitale Anzeige optional)
|
Modellcode |
Konfigurationsbeschreibung |
Anwendungsszenarien |
| ZL112 |
Standardeinheit ohne Ventil und Manometer |
Kostengünstige, einfache Vakuumhandhabungsausrüstung |
| ZL112-GN |
Reservierter Anschluss für externes Vakuummessgerät |
Vom Kunden selbst installiertes Manometer |
| ZL112-D |
Integriertes digitales Vakuumanzeigemessgerät |
Digitale Vakuumablesung vor Ort in Echtzeit erforderlich |
| ZL112-G |
Integriertes mechanisches Analog-Vakuummessgerät Y40Z |
Kostensensitive visuelle Druckbeobachtung |
| ZL112-P |
Typ mit zentraler Abluftöffnung |
Kontinuierliche Vakuumproduktionslinien mit großem Durchfluss |
| ZL112-K1□L□□-D |
Doppeltes Versorgungs- und Abblasventil + digitales Vakuummeter |
Hochintegrierte automatische Vakuumsteuerung mit digitaler Anzeige |
| ZL112-K2□L□□-D |
Einzelnes Versorgungsventil + digitales Vakuummeter |
Wirtschaftliche automatische Vakuumeinheit mit Digitalanzeige |
1. Mehrstufige Venturi-Energiespartechnologie
- Stabiler Vakuumgrad -88 ~ -92 kPa, starker Saugfluss; Der Luftverbrauch wurde im Vergleich zu einstufigen Ejektoren um über 40 % reduziert, was die Druckluftkosten in der Werkstatt erheblich senkte.
2. Hochmodulares integriertes All-in-One-Design
-- Optional eingebautes Versorgungsmagnetventil, Vakuumablassventil, Schalldämpfer, digitales/mechanisches Vakuummessgerät und Druckschalter. Es ist kein zusätzliches separates Zubehör erforderlich, wodurch Platz im Schrank gespart und die Verkabelung vereinfacht wird.
3. Geräuscharmer integrierter Schalldämpfer
-- Die eingebaute Schalldämpferstruktur begrenzt das Laufgeräusch auf ≤70 dB(A) und ist für den Dauerbetrieb in Innenräumen geeignet.
4. Wartungsfreie lange Lebensdauer
-- Keine internen beweglichen mechanischen Teile, beständig gegen häufige Dauerzyklen, unterstützt einen ununterbrochenen 24-Stunden-Massenproduktionsbetrieb.
5. Zentralisierte Vakuumversorgung mit mehreren Saugnäpfen
- Geeignet für die synchrone Adsorption mit mehreren Vorrichtungen und mehreren Arbeitsstationen. Die kompakte Größe ermöglicht die direkte Montage am Endeffektor des Roboterarms, um die Reaktionszeit der Vakuumleitung zu verkürzen.
-- Automatisierte Robotergreifer, Handhabung von Saugvorrichtungen mit mehreren Kavitäten
- Vakuumaufnahme und -platzierung von 3C-Elektronik, Glasplatten, Blechen und porösen Werkstücken
-- Vakuumtransferausrüstung für die Verpackungs-, Druck- und Lebensmittelindustrie
- Leckageanfällige Werkstücke und Produktionslinien, die einen großen, stabilen Vakuumfluss erfordern
1. Bestätigen Sie die Anforderung der automatischen Vakuumsteuerung
-- Nur Vakuumerzeugung ohne automatisches Abblasen: Wählen Sie das Basismodell ZL112A / ZL112 ohne Basis (externes Ventil erforderlich)
-- Automatisches Ansaugen + schnelles Vakuum-Abblasen empfohlen: K1-Doppelventilvariante
-- Kostenpriorität nur einfaches Ansaugen: K2-Einzelversorgungsventilvariante
2. Bestätigen Sie die Signalanforderung für die Vakuumüberwachung
- SPS-Schwellenwertrückmeldung erforderlich: Wählen Sie das Vakuum-Druckschaltermodell DNL (NPN) / DPL (PNP).
- Lokale visuelle Druckablesung erforderlich: D Messgerät mit digitaler Anzeige oder G mechanisches Analogmessgerät
3. Bestätigen Sie die Anforderungen an die Abgasanordnung
-- Standard-Geräuschschutz für Innenräume: Standardversion mit eingebautem Schalldämpfer (Abgascode leer)
- Hoher Durchfluss / zentralisierte Hauptauspuffleitung: Auslassvariante mit P-Anschluss
Der mehrstufige Venturi-Vakuumejektor SOLH ZL112 liefert ein Hochvakuum von -88 bis -92 kPa bei 40 % geringerem Luftverbrauch, unterstützt zwei/einzelne integrierte Magnetventile, digitale/mechanische Vakuummeter und NPN/PNP-Druckschalteroptionen, das integrierte kompakte Vakuummodul für automatisierte Roboterhandhabungssysteme mit mehreren Saugnäpfen.
