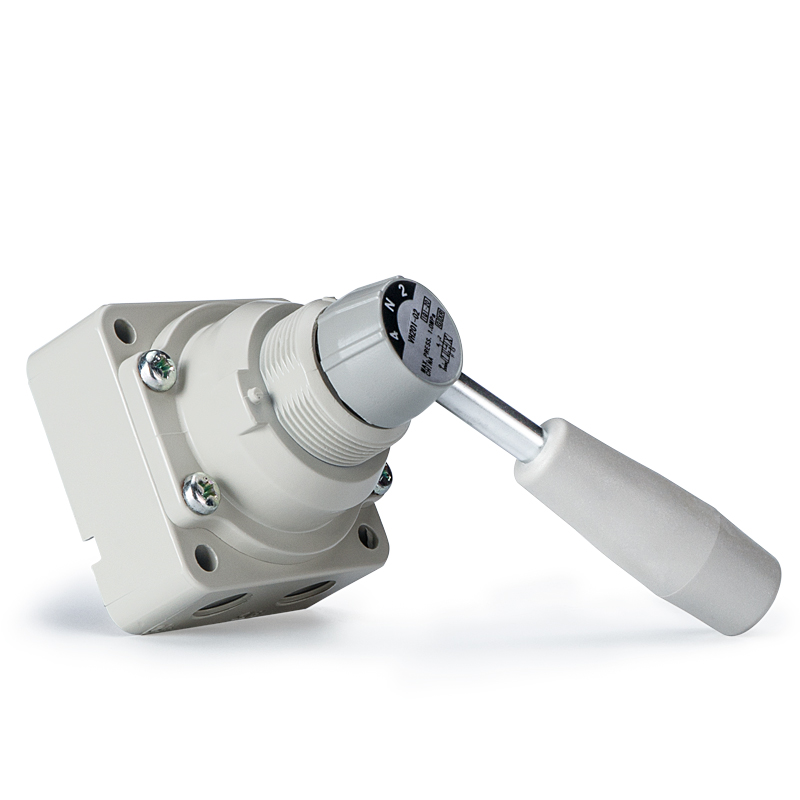

Das 4-Wege-90°-Handdrehhandventil der SOLH VH-Serie schaltet die Luftkreisläufe durch Drehen des Griffs um, mit drei optionalen Mittelfunktionen: 3-Positionen-Mitte geschlossen, 3-Positionen-Mitte-Abluft und 2-Positionen-Typ. Es verfügt über eine Präzisions-Rotationsspulendichtung für extrem geringe interne Leckage, ein Gehäuse aus Zinklegierung/Aluminiumdruckguss und eine lange Lebensdauer ohne Schmierung sowie eine integrierte mechanische Positionsverriegelung zur Vermeidung versehentlicher Betätigung. Es unterstützt die Rohrleitungsanordnung mit seitlichem und unterem Anschluss und ist für die bündige Schalttafelmontage oder direkte Körperbefestigung mit Anschlussgrößen von Rc1/4" bis 1" und einem maximalen Betriebsdruck von 0,7 bis 1,0 MPa erhältlich. Die in der Mitte geschlossene Version hält den Klemmdruck des Zylinders während des Abschaltens aufrecht, während die Entlüftung in der Mitte den Druck für eine sichere Wartung vollständig ablässt. Wird häufig für die manuelle Umkehrung von Zylindern, die Entlüftung bei der Inbetriebnahme von Geräten, die Isolierung von Notluftquellen, den manuellen Betrieb halbautomatischer Maschinen und pneumatische Lehrprüfstände verwendet.

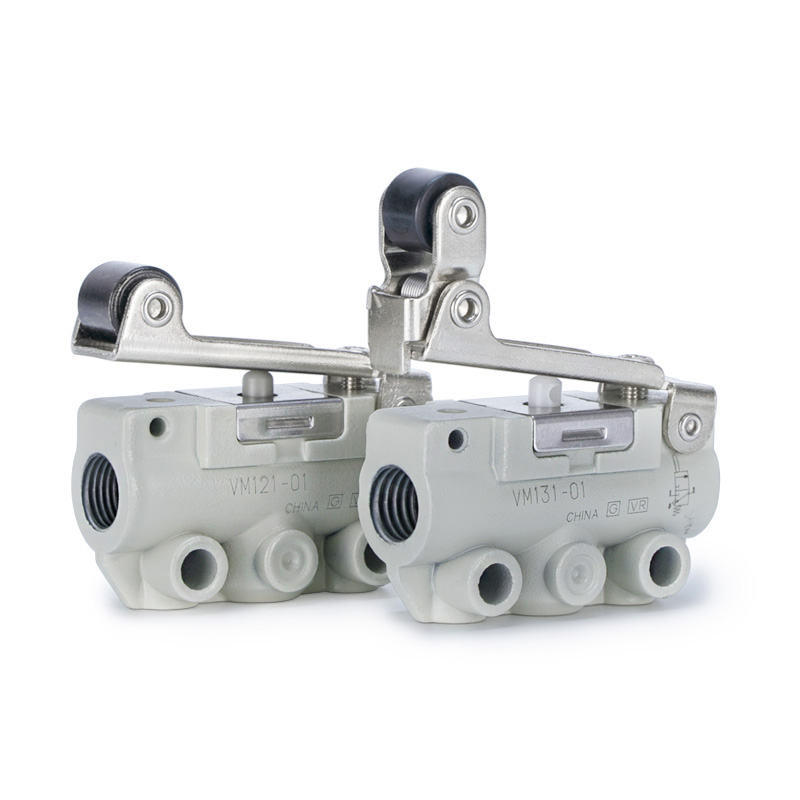

Das mechanische Miniatur-Tellerventil SOLH VM1 (VM100) mit 2/3 Anschlüssen ist vollständig mit gleichwertigen SMC-Modellen austauschbar. Mit seiner kompakten, zuverlässigen Tellerdichtungsstruktur verfügt er über eine ultraschmale Breite von 11 mm und ein Gewicht von nur 60 g für eine einfache eingebettete und dichte Stapelinstallation in Maschinen. Der Betriebsdruck reicht von -100 kPa Vakuum bis 1,0 MPa Überdruck, mit schmierfreiem Design, ausgezeichneter Dichtheit und starker Staubbeständigkeit. Es stehen mehrere Gewindeoptionen zur Verfügung, darunter M5, Rc1/8, NPT1/8 und G1/8, die die Anordnung der seitlichen und unteren Anschlüsse unterstützen. Es wird eine komplette Serie austauschbarer Betätigungsköpfe angeboten: Standard-/kurzer Stößel, gerader/kurzer/einseitiger Anti-Rückprall-Rollenhebel, flacher Druckknopf, gelber Pilz-Notausschalter, grüner Anzeigeknopf, Scharnierhebel und abschließbarer Drehknopf, mit kompletten NC/NO-2- und 3-Port-Varianten. Es wird häufig zur Erkennung der Hubbegrenzung von Zylindern, zur manuellen Tipp-Inbetriebnahme, zur Sicherheits-Notfallverriegelung, zur Luftumschaltung von Mini-Vorrichtungen und für Vakuumauslöseschaltungen eingesetzt und fungiert als universeller mechanischer Luftsignalauslöser für kompakte Automatisierungsgeräte.

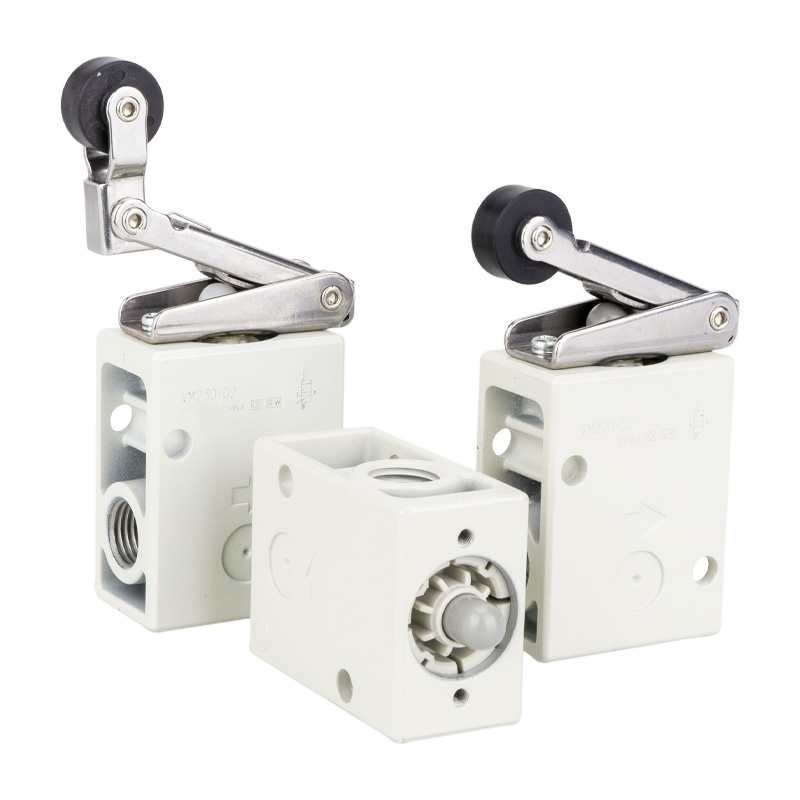

Das mittelgroße mechanische Tellerventil SOLH VM2 (VM200) ist vollständig mit passenden SMC-Modellen austauschbar. Dank der mittleren Tellerbauweise mit einem Durchflusskoeffizienten von Cv = 0,87 ist die Durchflusskapazität etwa achtmal höher als bei der Mini-VM1-Serie, ausgestattet mit Standard-Rc1/4-Anschluss und optionalem NPT/G1/4-Gewinde. Es arbeitet unter 0–1,0 MPa und ist nicht mit Vakuum kompatibel, da es eine schmierfreie, verschleißfeste Tellerdichtung und ein robustes Metallgehäuse verwendet. Es stehen Rohrleitungsanordnungen für seitliche und untere Anschlüsse zur Verfügung, unterstützt durch eine komplette Reihe austauschbarer Betätigungselemente: Standard-POM-Rolle / abriebfester Rollenhebel aus gehärtetem Stahl, Einweg-Anti-Rückprall-Rolle, gerader Kolben, flacher Druckknopf, gelber Not-Aus-Pilzkopf, grüner Anzeigeknopf und abschließbarer Scharnierknopf. Die Variante mit gehärteten Stahlrollen eignet sich für Produktionslinien mit hoher Beanspruchung und hohem Verschleiß. Es wird häufig für die Hubbegrenzungserkennung von Zylindern und Schiebetischen, für die manuelle Inbetriebnahme von Geräten, für die Luftumschaltung von Spannvorrichtungen und für die Sicherheits-Notfallverriegelung verwendet und dient als gängiges mechanisches Luftauslöseventil für Verpackungs-, Textil-, Druck- und allgemeine Automatisierungsproduktionslinien.

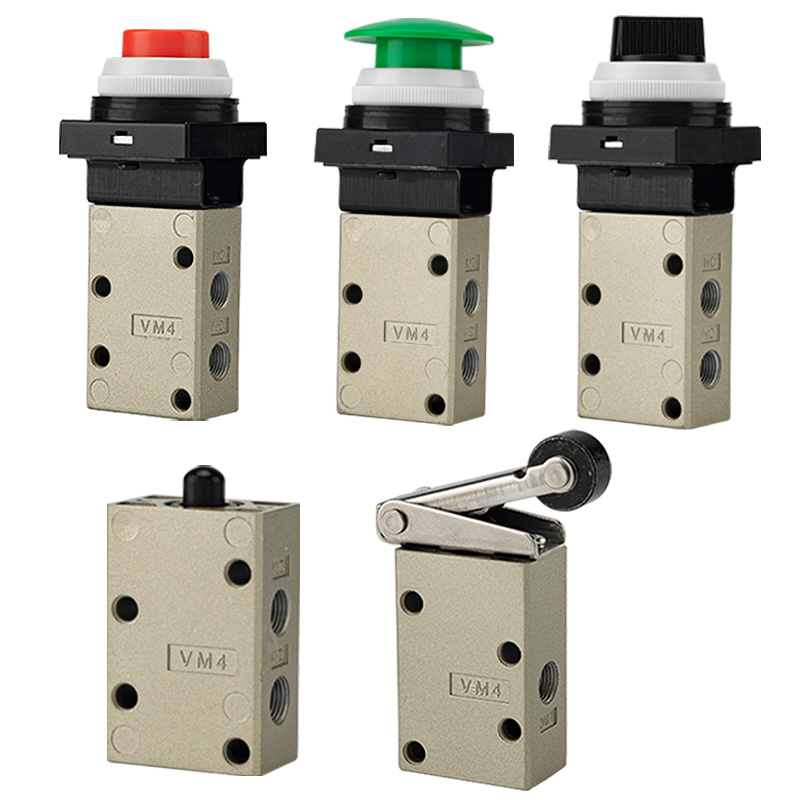

Das mittlere mechanische Tellerventil SOLH VM4 (VM400) mit 3 Anschlüssen ist vollständig austauschbar mit gleichwertigen SMC-Modellen, positioniert zwischen der Mini-VM1- und der High-Flow-VM2-Serie. Sein Hauptvorteil liegt in der Kompatibilität mit dem gesamten Druckbereich von -100 kPa Vakuum bis 1,0 MPa Überdruck, eine Funktion, die bei VM2 nicht verfügbar ist. Es verfügt über einen standardmäßigen Rc1/8-Anschluss mit optionalem NPT/G1/8-Gewinde und einer Durchflusskapazität von Cv=0,38 und unterstützt die Anordnung der seitlichen und unteren Anschlussanschlüsse. Das robuste Metallgehäuse hält Stößen von 1000 m/s² und starken Vibrationen stand, ist für anspruchsvolle Produktionslinien geeignet und verfügt über eine schmierfreie, staubbeständige Tellerdichtung für eine lange Lebensdauer. Es wird ein kompletter Satz austauschbarer Betätigungselemente mitgeliefert: Standardrollenhebel/Rollenhebel aus gehärtetem, abriebfestem Stahl, Einweg-Rückprallschutzrolle, gerader Kolben, mehrfarbige Pilz-Notausschalter, Drehknöpfe mit 2/3 Positionen, verriegelbare Drucktasten und Kippscharnierhebel. Es wird häufig in der Hubbegrenzungserkennung von Zylindern und Schiebetischen, in Vakuumadsorptions-/-freigabekreisen, in der manuellen Inbetriebnahme von Geräten, in der Notverriegelung der Maschinensicherheit und beim Wechseln von Spannvorrichtungen eingesetzt und ist das ideale mittlere mechanische Auslöseventil für Arbeitsbedingungen, die Vakuumkompatibilität und starke Stoßbeständigkeit erfordern.

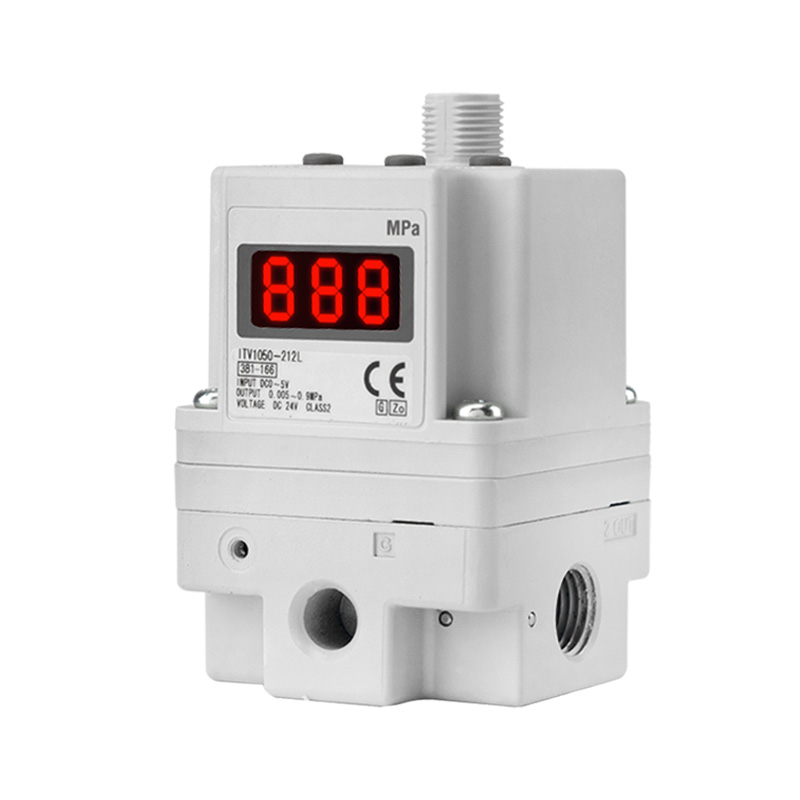

Das elektropneumatische Proportionalventil SOLH ITV mit hohem Durchfluss ist vollständig mit gleichwertigen SMC-Modellen austauschbar. Es verfügt über ein geschlossenes Druckrückkopplungssystem und akzeptiert DC0-10-V-Spannung, 4-20-mA-Analogstromsignale und optionale Feldbuskommunikation einschließlich CC-Link, PROFINET, EtherNet/IP, um eine stufenlose, hochpräzise Fernluftdruckregelung mit ±1 % FS-Regelgenauigkeit und IP65-Staub- und Spritzwasserschutz zu erreichen. Drei Serien decken unterschiedliche Durchflussbereiche ab: ITV1100 für Mikro-Low-Flow, ITV2100 für universellen Medium-Flow und ITV3100 für starken High-Flow bis zu 4400 L/min ANR, mit einstellbarem Druck von 0,005 bis 0,9 MPa. Es unterstützt Rc/NPT/G-Gewinde und Steckanschlüsse, eine integrierte LED-Digitalanzeige und einen Selbstdiagnosealarm bei geringer DC24V-Stromversorgung. Weit verbreitet für die Betätigung von Zylindern mit großer Bohrung, die Steuerung der konstanten Spannung von Filmen und Drähten, Halbleiter- und optische Präzisionsprozesse, automatische Dosierung und Beschichtung, mehrstufige Druckumschaltung für Schweiß- und Nietgeräte und ersetzt mehrere manuelle Regler, um eine digitale zentralisierte Drucksteuerung in automatisierten Produktionslinien zu realisieren.

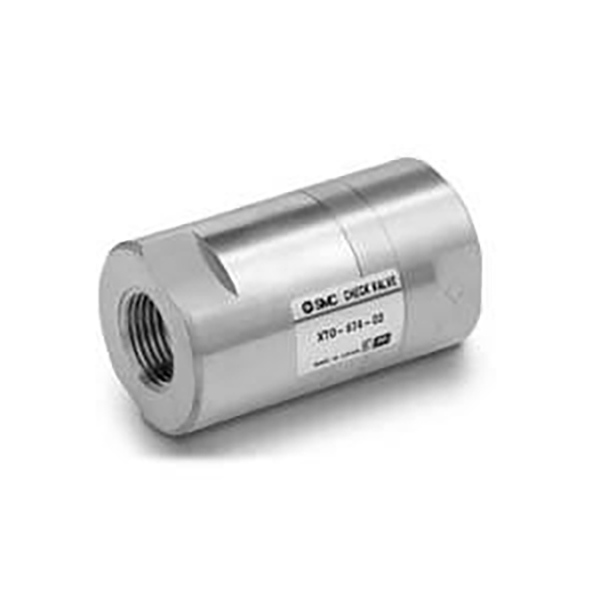

Die Inline-Rückschlagventile SOLH XTO674 und INA14 verfügen über dieselbe Strukturplattform mit einem extrem niedrigen Öffnungsdruck von 0,01 MPa und sind sowohl mit Druckluft als auch mit sauberem Wasser kompatibel, um einen Rückflussschutz in Vakuum- und Niederdruck-Flüssigkeitsleitungen zu gewährleisten. XTO674 ist eine kryogene Version komplett aus Messing, die bis zu -30 °C arbeitet; Die Standardserie INA14 bietet ein Gehäuse aus Messing oder SUS304-Edelstahl, ausgestattet mit Standard-NBR-Dichtungen sowie optionalen öl- und hochtemperaturbeständigen FKM- und wetterfesten CR-Dichtungen. Das kompakte Inline-Gewindedesign mit Durchflusspfeilmarkierung kann ohne zusätzliche Halterungen direkt in Rohrleitungen montiert werden und verhindert effektiv Vakuumverlust und umgekehrten Luftstrom, wenn es zwischen Vakuumerzeugern und Saugnäpfen installiert wird. Die beiden Serien verfügen über identische Gesamtabmessungen und Gewindegrößen für den direkten Austausch vor Ort ohne Rohrmodifikation und werden häufig in kryogenen Geräten, Vakuumproduktionslinien, korrosionsbeständigen Hochtemperatur-Flüssigkeitskreisläufen und allgemeinen Pneumatik- und Wasserleitungen zur einseitigen Druckhaltung und Rückflussverhinderung eingesetzt.

Der ultradünne seitliche L-Schienen-Linearschlittenzylinder SOLH HLH verfügt über eine integrierte einseitige Kugelumlaufführungsschiene mit schlankem, flachem Gehäuse, um Installationsraum zu sparen, und einen doppelt wirkenden pneumatischen Schlitten für die Präzisionspositionierung bei leichten Lasten. Die Bohrungsgrößen reichen von 6, 10, 16 bis 20 mm mit Standardhüben von 5–60 mm, einem Betriebsdruck von 0,15–0,7 MPa und einer Arbeitstemperatur von -20 °C bis 70 °C. Der Zylinderkörper verfügt über 4-Richtungs-Montagegewindebohrungen und 3-seitige Luftanschlüsse für eine flexible Rohrleitungsanordnung. Der Schlitten ist mit Befestigungsgewindelöchern und Positionierungsstiftlöchern auf der Ober- und Vorderseite ausgestattet. Zur Standardausstattung gehört ein eingebauter Magnetring mit zwei seitlichen Schlitzen zur Montage von Magnet-Reed-Schaltern. Die schwimmende Verbindung zwischen Kolbenstange und Schlitten eliminiert seitliche Seitenbelastungen und sorgt für hervorragende Geradheit und Verdrehungspräzision. Im Vergleich zur HLQ-Serie mit zwei Schienen verfügt die HLH über eine schlankere Bauform für beengte Platzverhältnisse und wird häufig in 3C- und Halbleiter-Mini-Inspektionsvorrichtungen, leichten Druckspanneinheiten und hin- und hergehenden Positionierungsmechanismen in kompakten Automatisierungsmaschinen eingesetzt.

SOLH HLQ/HLQL-Doppelwellen-Gleitzylinder verwenden Kugelumlauf-Linearführungen, einschließlich der kompakten HLQ-Standardversion mit seitlich montiertem Zylinder und dem ultrasteifen symmetrischen HLQL-Modell. Die Bohrungsgrößen reichen von 6 bis 25 mm mit Hüben von 10–150 mm. Das Design mit zwei parallelen Kolbenstangen sorgt für starken Schub und hervorragende Anti-Torsions- und Anti-Rotations-Leistung. Eine eingebaute schwimmende Verbindung zwischen Kolben und Schlitten gleicht exzentrische seitliche Belastungen aus. Die Basis verfügt über 3-Richtungs-Montagegewindelöcher, während der Schlitten über Befestigungslöcher und Positionierungsstifte für mehrere Oberflächen verfügt. Seitliche Schlitze für magnetische Reed-Schalter und eingebauter Magnet gehören zur Standardausstattung. Es stehen mehrere Pufferoptionen zur Verfügung: doppelter/einzelner einstellbarer Luftpuffer, hydraulischer Stoßdämpfer und externe Anschlagblöcke für sanfte Hin- und Herbewegung und hohe Wiederholgenauigkeit der Positionierung. HLQ eignet sich für mittelgroße bis kleine Lasten bei begrenztem Platzangebot, während das symmetrische HLQL schwere Lasten und starken exzentrischen Versatz bewältigt. Weit verbreitet für automatische Übertragung, Präzisionsklemmung und lineare Positionierung in 3C-, Halbleitermontage- und Prüfgeräten.

SOLH HLS/HLSL-Doppelwellen-Gleitzylinder verfügen über Kreuzrollenführungen mit Linienkontakt und bieten eine viel höhere Steifigkeit, Wiederholgenauigkeit und Widerstandsfähigkeit gegen exzentrische Lasten als HLQ-Kugelführungsmodelle. Es stehen zwei Varianten zur Verfügung: Standard-HLS mit seitlichem Kompaktzylinder für mittlere bis kleine Lasten ohne starken Versatz; symmetrisches HLSL mit zentriertem Zylinder und zwei parallelen Rollen für schwere Lasten, großes exzentrisches Drehmoment und höchste Präzisionsanforderungen. Die Bohrungsgrößen decken 6–25 mm und Hübe 10–150 mm ab. Doppelte Kolbenstangen sorgen für kraftvollen Schub und Anti-Torsions-Leistung, während eingebaute schwimmende Gelenke seitliche Durchbiegungsbelastungen verhindern. Die Basis unterstützt 3-Richtungs-Befestigungslöcher, der Schlitten verfügt über mehrflächige Befestigungsgewinde und Positionierungsstifte und ein Magnetring sowie Sensorschlitze gehören zur Standardausstattung. Einstellbare Luftpuffer, hydraulische Stoßdämpfer und externe mechanische Anschläge sind optionales Zubehör. Die Betriebstemperatur reicht von -20℃ bis 70℃. Weit verbreitet in Halbleiter-, medizinischen Automatisierungs-, Werkzeugmaschinen-Vorrichtungen und anderen Hochleistungs-Hochpräzisions-Transfer- und Spannpositionierungsstationen.
