Pneumatische Steckanschlüsse der Serie KQ2V

Pneumatische L-Abzweigverschraubungen der Serie SOLH KQ2V | SMC KQ2V-Äquivalent

Marke: SOLH von Richge Technology | KQ2V One-Touch-Pneumatik-L-Steckverbinderfamilie

1. Produktübersicht

     Bei der SOLH KQ2V-Serie handelt es sich um L-förmige Steck-Pneumatikanschlüsse mit Außengewinde und mehreren Abzweigvarianten. Konzipiert für die Verteilung von Luftquellen und die Änderung der Rohrleitungsrichtung in pneumatischen Kreisläufen. Vollständig austauschbar mit der SMC KQ2V-Serie. Hergestellt aus weißem technischem Kunststoffgehäuse und vernickeltem Messinggewinde. Schnelle Montage ohne Kleber. Kompatibel mit PU- und PA-Pneumatikschläuchen. Weit verbreitet in Automatisierungsmaschinen, Vakuum-Pick-and-Place- und Zylinderrohrsystemen.

  Fünf Untermodelle für unterschiedliche Layout-Anforderungen:

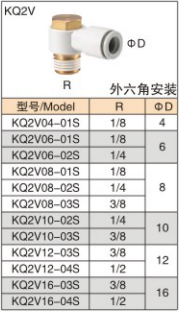

     KQ2V: Standard-L-Einzelsteckdose, Außensechskantmontage, 1 Eingang, 1 Ausgang

     KQ2VS: Einzelsteckdose vom Standard-L-Typ, interne Innensechskantmontage, 1 Eingang, 1 Ausgang

     KQ2VF: Kaskadierbare L-Verschraubung, R-Außengewinde + Rc-Innengewinde, Reihenschaltung verfügbar, 1 Eingang 1 Ausgang

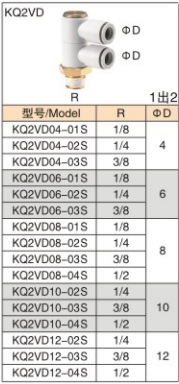

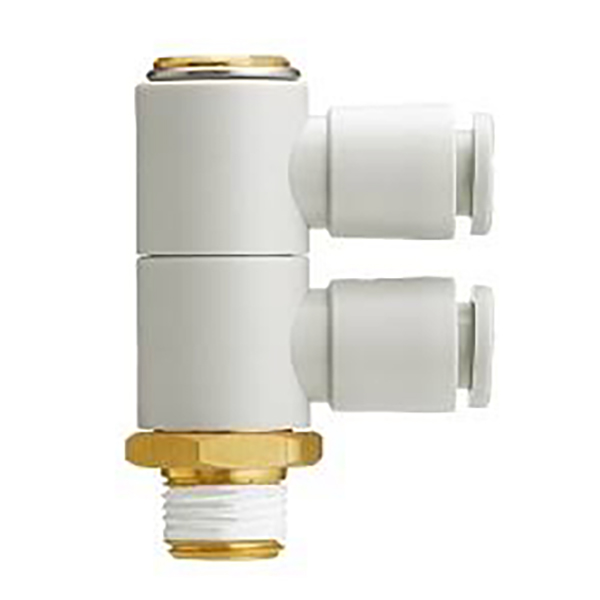

    KQ2VD: Vertikale 1-zu-2-Abzweigverschraubung, ein Außengewinde-Einlass, zwei Schlauchauslässe mit gleichem Durchmesser

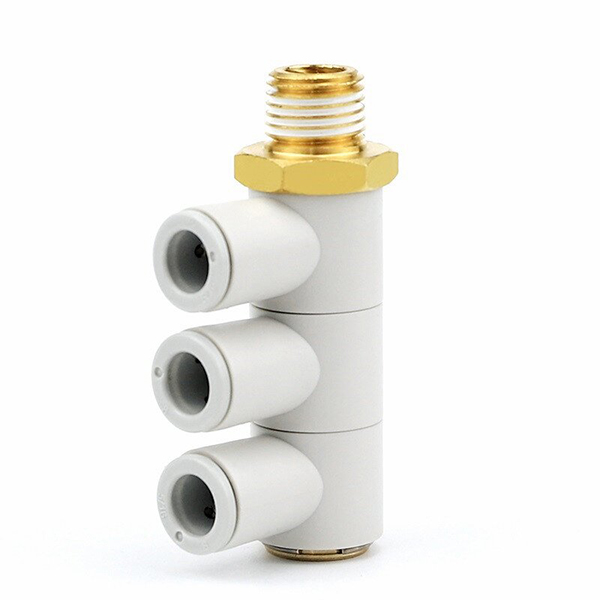

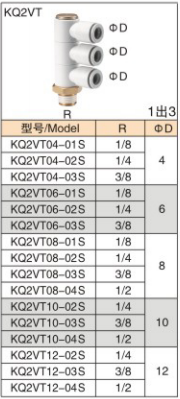

     KQ2VT: Vertikale 1-zu-3-Abzweigverschraubung, ein Außengewinde-Einlass, drei Schlauchauslässe mit gleichem Durchmesser

2. Erläuterung des Modellcodes

  Beispiel: KQ2VD04-01S

      KQ2V = Basiscode der Serie

      D  T / S / F = Struktursuffix

     D: 1-zu-2-Vertikalzweig

     T: 1-zu-3-Vertikalzweig

     S: L-Winkel mit Innensechskant

      F: Kaskadierbarer L-Winkel

     Kein Suffix: Standard-L-Winkel mit Außensechskant

     04 = Rohraußendurchmesser ΦD: 4 mm

     01S = Außengewinde R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

3. Spezifikationszusammenfassungstabelle

4. Material- und Betriebsbedingungen

5. Funktionen des Untermodells

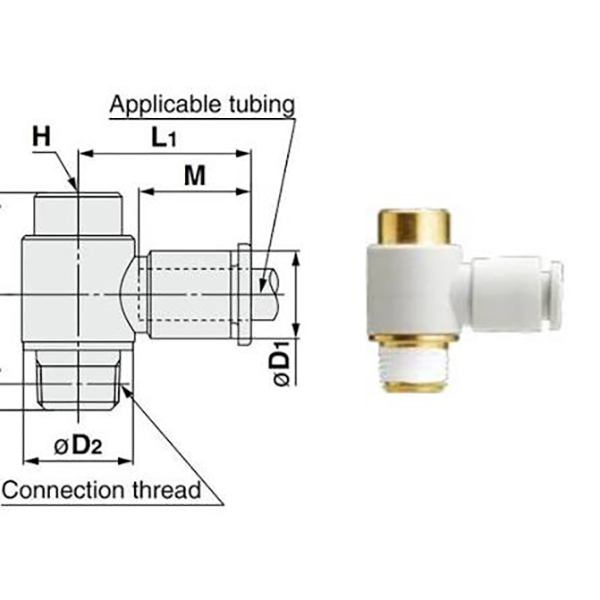

     • KQ2V (Außensechskant-L-Winkel): Standard-L-Winkelstück mit Außensechskantgewinde zum Anziehen mit Schraubenschlüssel. Der am weitesten verbreitete Grundtyp unterstützt große Rohre mit max. Φ16.

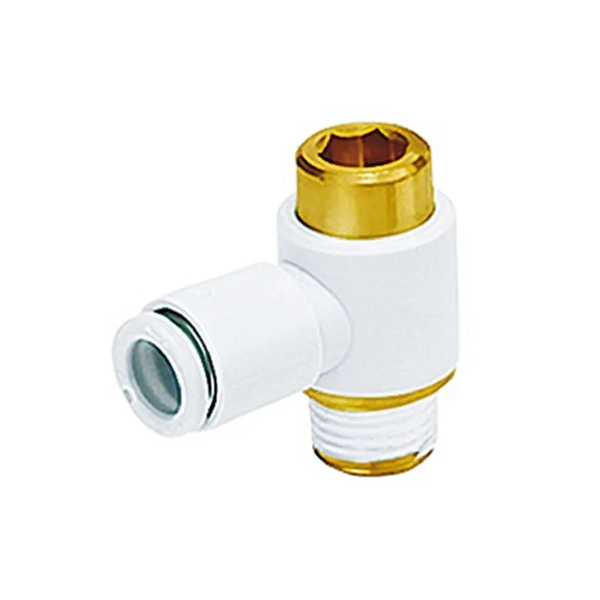

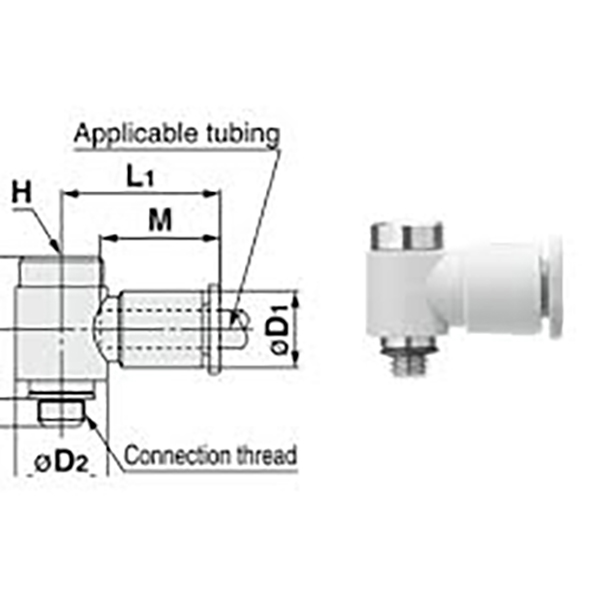

     • KQ2VS (Innensechskant-L-Winkel): Innensechskant mit Senkung am Gewindeanschluss. Konzipiert für beengte, enge Installationsräume. Die M5-Variante mit kleinem Gewinde passt zu Miniaturzylindern.

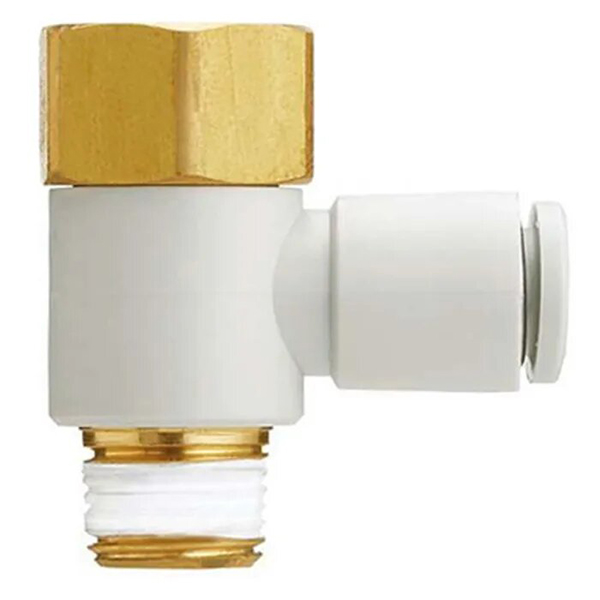

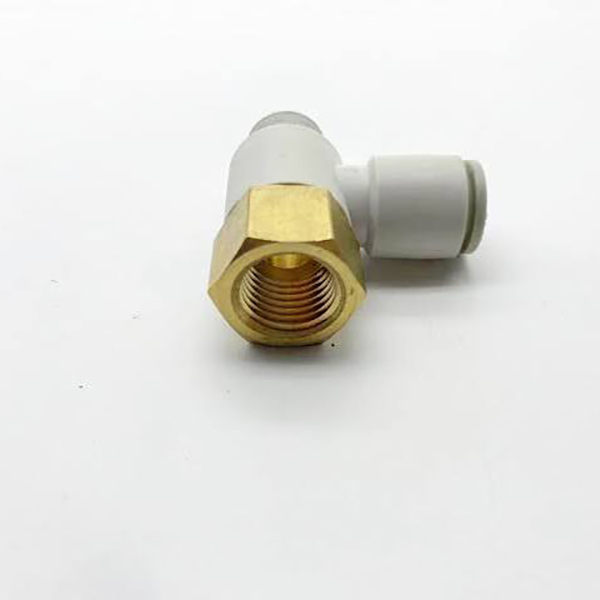

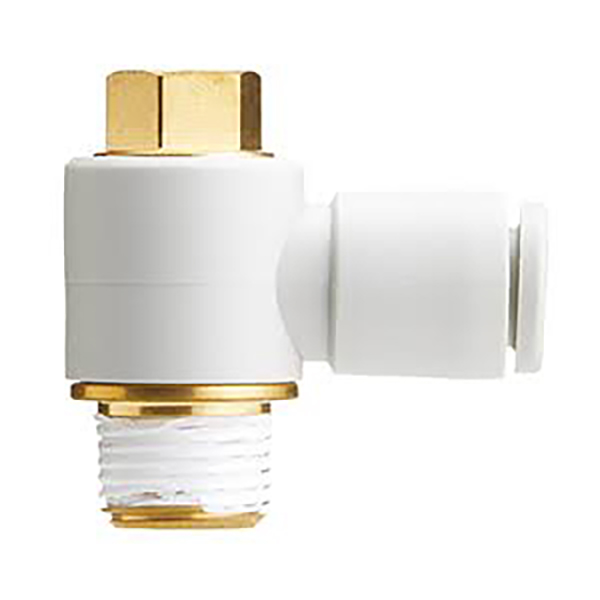

     • KQ2VF (Kaskadierbarer L-Winkel): Ausgestattet mit R-Außengewinde und Rc-Innengewinde. Für eine Mehrwegeverzweigung können mehrere Armaturen in Reihe geschaltet werden, was den Bedarf an Verteilerblöcken reduziert.

     • KQ2VD (Vertikaler 1-zu-2-Zweig): Lufteinlass mit einem Gewinde, vertikal in zwei gleiche Schlauchauslässe aufgeteilt. Kompakte 1-in-2-out-Luftverteilung, reduziert die Gesamtzahl der Armaturen.

     • KQ2VT (Vertikaler 1-zu-3-Zweig): Lufteinlass mit einem Gewinde, vertikal in drei gleiche Schlauchauslässe aufgeteilt. Mini-Luftverteiler, der häufig für die Luftverteilung mit mehreren Saugnäpfen in der Automatisierung verwendet wird.

6. Installationsanweisungen

     •  Rohrende senkrecht und flach abschneiden. Führen Sie den Schlauch gerade in die Armatur ein, bis Sie ein „Klicken“ hören, um die Verriegelung zu bestätigen.

     •  Entfernen des Schlauchs: Drücken Sie den weißen Entriegelungsring am Anschlussstück und ziehen Sie den Schlauch gleichzeitig nach außen.

     •  Wickeln Sie PTFE-Band um die Gewinde. Nur am Sechskantteil festziehen; Wenden Sie niemals ein Drehmoment auf den Kunststoffkörper an, um Risse zu vermeiden.

     •  Achten Sie bei Reihenschaltungen der Serie KQ2VF auf eine ordnungsgemäße Gewindeabdichtung, um Luftleckagen zu vermeiden.

7. Anwendungsszenarien

     • Automatisierungsmaschinen

     • Roboter-Vakuumsaugersysteme

     • Luftquellenverteilung für Pneumatikzylinder

     • Pneumatikschaltungen an Produktionslinien

     • Verpackungsmaschinen und Luftkreisläufe für Prüfvorrichtungen
