I-Typ Einzelgabelkopfgelenk für Zylinderstangenende

Einzelnes Gabelkopfgelenk Typ I für Zylinderstangenende | Pneumatikzylinder I Gabelkopfanschluss

Marke: SOLH von Richge Technology | Standard-Zylinder-Kolbenstangenende-Einohr-Gabelkopfanschluss

1. Produktübersicht

     Das I-Gelenk, auch bekannt als Zylinder-Kolbenstangen-Einohr-/U-Gabelkopf-Verbindung, wird für die gelenkige Verbindung zwischen Zylinderkolbenstange und Lasten verwendet. Es ermöglicht eine Schwenkung von ±5° innerhalb einer Ebene. Mit einfacher Installation und hervorragender Zug- und Druckfestigkeit ist es das am häufigsten verwendete Endstück für Standard-Pneumatikzylinder.

2. Struktur und Hauptmerkmale

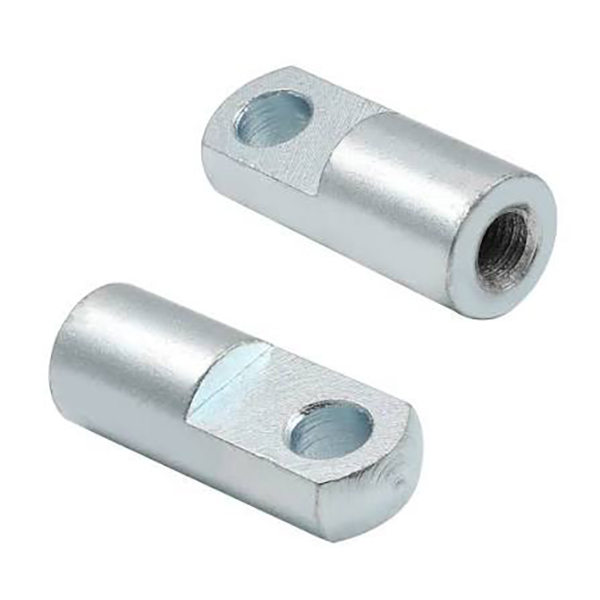

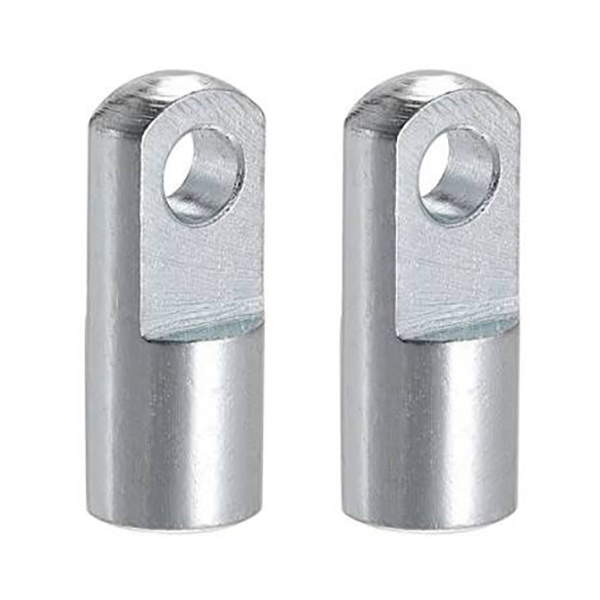

     • Profil: Zylindrischer Körper mit einzelnem Ohrloch (U-förmige Öffnung); Innengewinde am Schwanz zum Aufschrauben auf die Kolbenstange.

     • Funktion: Kostengünstige Gelenkalternative zum Y-Gabelkopf und Gelenkkopflager; Der kleine Schwenkwinkel gleicht Ausrichtungsfehler bei der Installation aus.

     • Material: Kohlenstoffstahl (geschwärzt/vernickelt), Gusseisen, Edelstahl. Für das Stiftloch sind ein passender Stift und Splint erforderlich.

     • Vergleichsvorteil: Günstiger als Schwimmgelenk; höhere Steifigkeit und größere Tragfähigkeit als Gelenkkopflager.

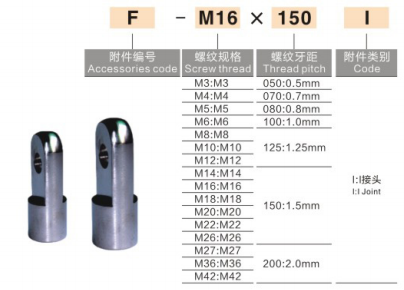

3. Modellbenennungskonvention

  1) AirTAC-Standard: F-M10×1,25I: F = Zubehör, M10×1,25 = Gewindespezifikation, I = I-Gabelkopf

  2) SMC-Standard (MBB / CA2 / CS1-Serie)

     • I-32: I-Gabelkopf für Zylinder mit 32 mm Bohrung

     • CA2-40-I: CA2-Serie, 40 mm Bohrung, I-Verbindung

  3) Allgemeine inländische Kennzeichnung: I-M16×1,5: Gewinde M16×1,5, geeignet für Zylinder mit 50/63 mm Bohrung

4. Spezifikation und Zylinderbohrungs-Übereinstimmungstabelle

5. Installationsrichtlinien

  1. Schrauben Sie das Innengewinde des I-Gabelkopfes auf das Außengewinde der Kolbenstange und ziehen Sie es fest, um ein Lösen zu verhindern. Anaerober Schraubensicherungslack ist optional.

  2. Richten Sie die Laschenöse auf der Lastseite mit dem einzelnen Laschenloch des I-Gelenks aus, setzen Sie den Stift ein und bringen Sie Splinte an beiden Enden an, um ein Herausfallen des Stifts zu verhindern.

  3. Anwendung: Push-Pull-Last, Linearführung, Kippmechanismus. Nicht empfohlen für Hochgeschwindigkeits-/Hochfrequenz-Schwenkanwendungen (Stangenendlager bevorzugt).

6. Kurzreferenz für allgemeine Ersatzmodelle

     • 32-mm-Bohrung: F-M10×1,25I / I-32

     • 40-mm-Bohrung: F-M12×1,25I / I-40

     • 50/63 mm Bohrung: F-M16×1,5I / I-50/63

     • 80/100 mm Bohrung: F-M20×1,5I / I-80/100

7. Vergleich: I-Typ vs. Y-Typ vs. Stangenendlager vs. schwimmendes Gelenk
