Detaillierte Einführung in den Hochspannungs-Erdungsschalter für den Innenbereich von Richge Technology

    Basierend auf der Geschäftsgrundlage von Richge Technology im Bereich Hochspannungs-Schaltanlagenzubehör (zuvor konzentrierte sich das Unternehmen auf Hochspannungs-Isolierteile, Erdungsschalterkomponenten usw.) sind seine Hochspannungs-Erdungsschalterprodukte für den Innenbereich als zentrale Sicherheitsausrüstung für Stromversorgungssysteme mit Spannungsebenen von 12 kV bis 40,5 kV positioniert. Sie werden hauptsächlich in Innenumspannwerken, Stromverteilungsräumen und zur Anpassung von Hochspannungsschaltanlagen eingesetzt, um den Erdungsschutzbedarf bei der Gerätewartung zu erfüllen. Die Produkte entsprechen Industriestandards wie T/ZZB 2173-2021 „12kV~40,5kV Indoor High-Voltage AC Grounding Switch“. Im Folgenden finden Sie eine detaillierte Einführung in die Kerndimensionen des Produkts:

I. Produktübersicht und Kernpositionierung

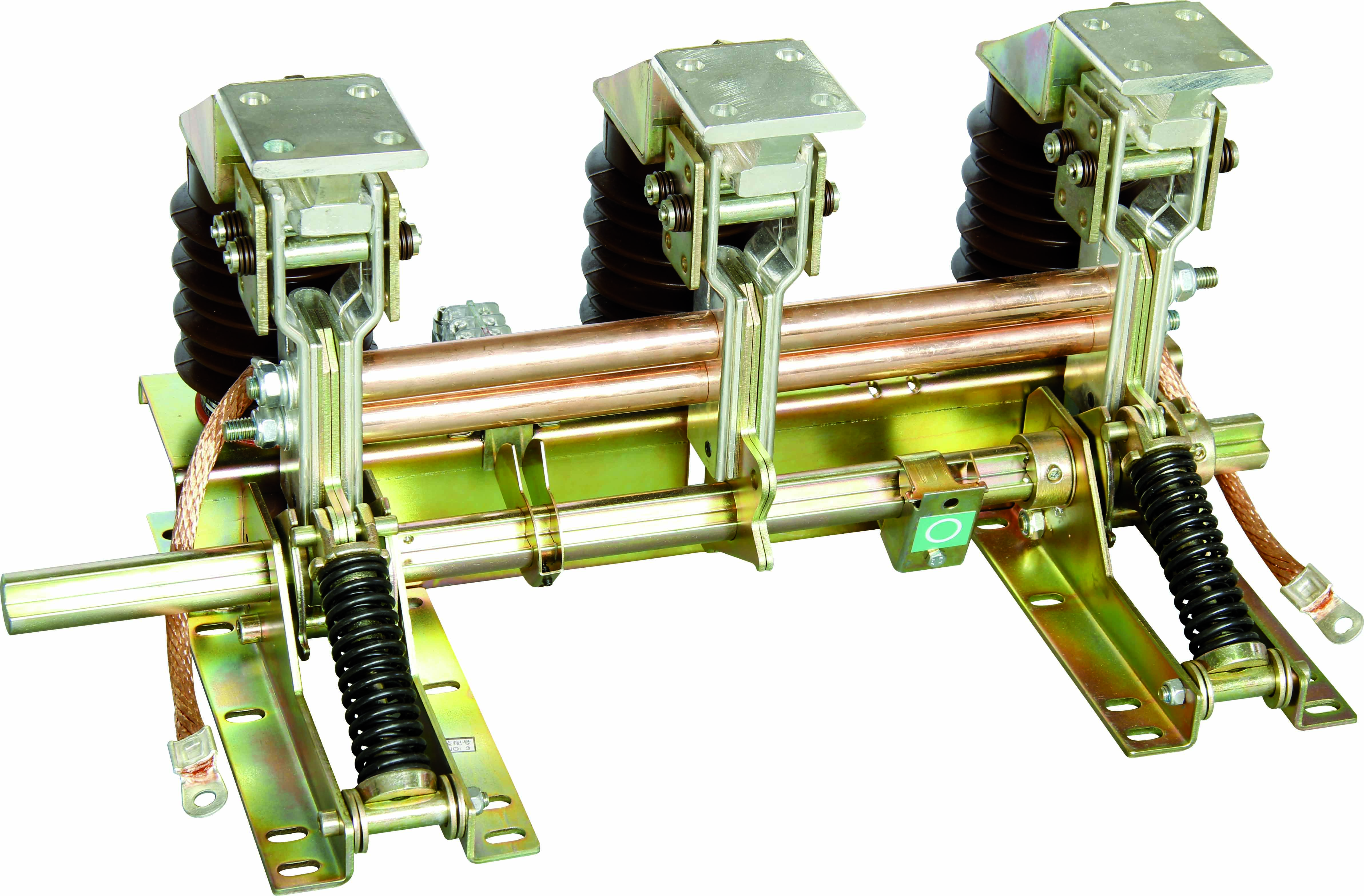

    Der Richge-Hochspannungs-Erdungsschalter für den Innenbereich ist ein mechanisches Sicherheitserdungsgerät, das als Trennschalter klassifiziert ist. Seine Kernfunktion besteht darin, bei der Wartung von Hochspannungsgeräten (wie Leistungsschaltern, Transformatoren, Schaltanlagen) einen zuverlässigen Erdungskreis zwischen den zu wartenden Geräten und dem Stromnetz zu bilden, Restladungen freizusetzen und einen „offensichtlichen Trennpunkt“ bereitzustellen, um einen persönlichen Stromschlag oder Geräteschäden durch unerwartete Stromversorgung zu verhindern.

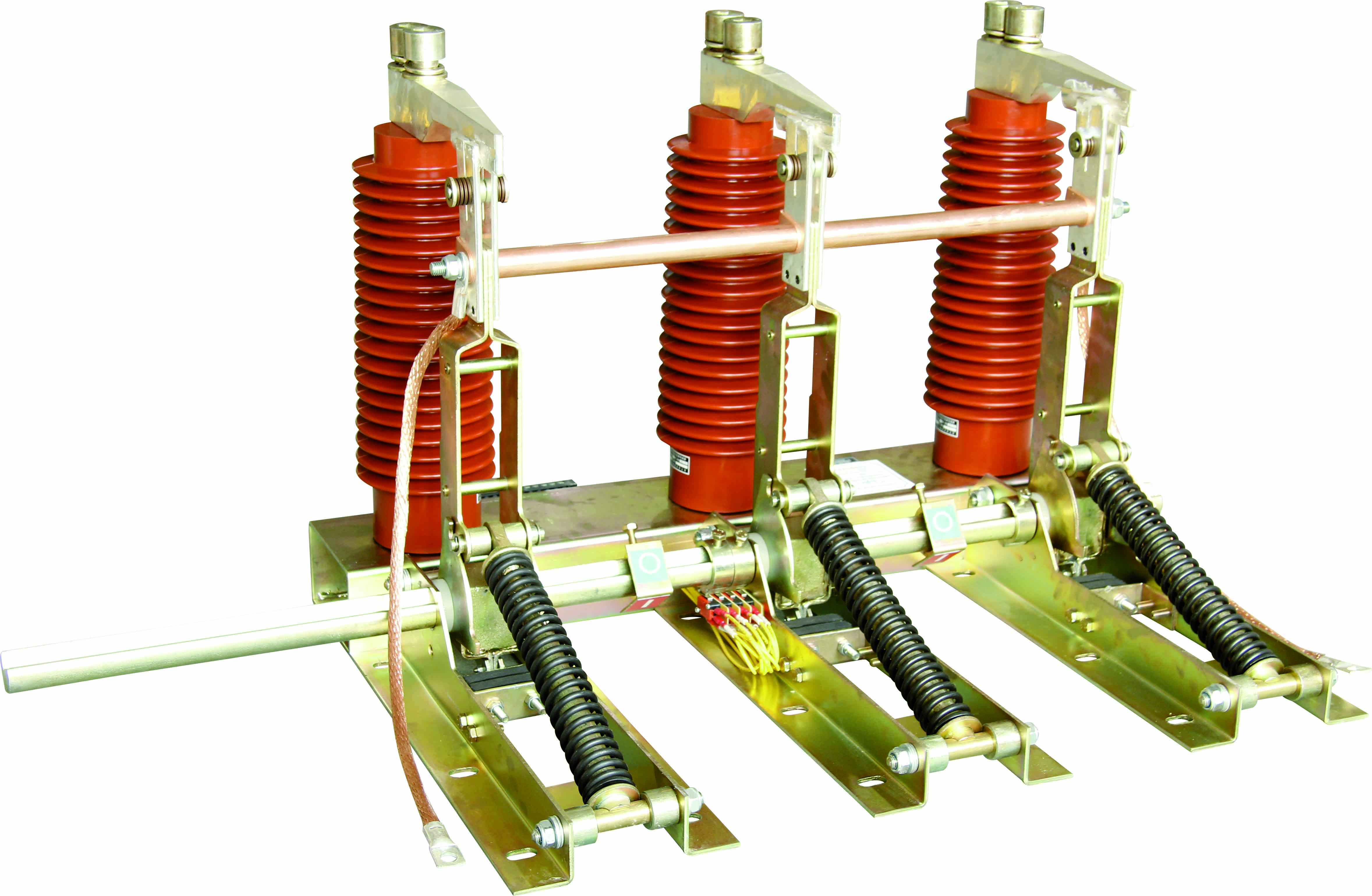

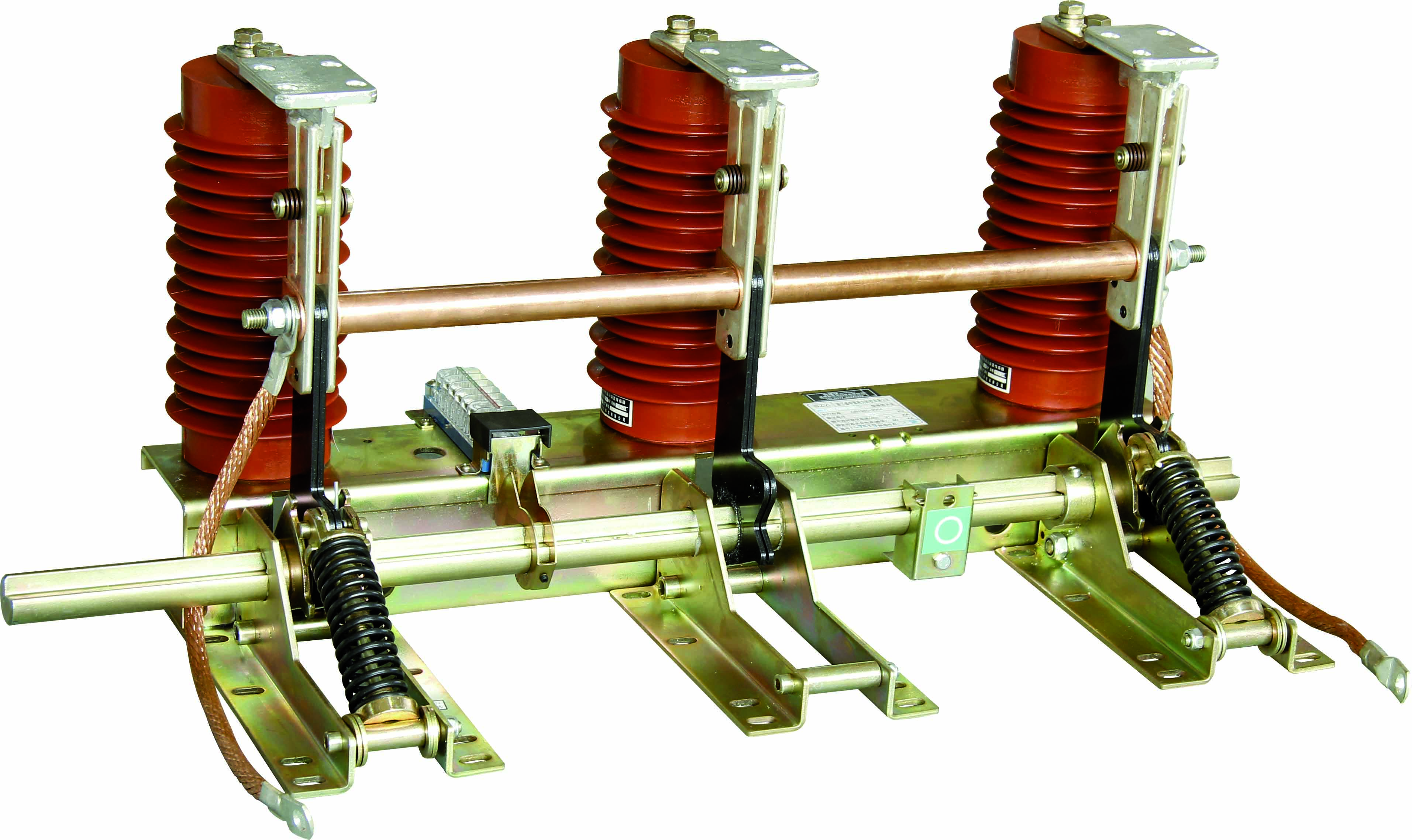

• Spannungsabdeckung: 12 kV, 24 kV, 40,5 kV (Anpassung an gängige Mittelspannungs-Innenstromsysteme);

• Frequenzanpassung: 50 Hz (kompatibel mit den Standards des heimischen Stromnetzes);

• Hauptvorteile: Bilden Sie technische Synergien mit Richge-Hochspannungsschalterzubehör (z. B. Isoliersäulen, Betätigungsmechanismen), mit kompakter Struktur, flexiblem Betrieb und Beständigkeit gegenüber rauen Umgebungen (Anpassung an komplexe Innenszenarien wie Staub, Temperatur- und Feuchtigkeitsschwankungen).

II.Wichtige technische Parameter (entsprechend der Norm T/ZZB 2173-2021)

    Gemäß der Klassifizierung der Spannungsebene sind die wichtigsten technischen Parameter in der folgenden Tabelle aufgeführt, die auch den grundlegenden Anforderungen von GB/T 1985-2014 „Hochspannungs-Wechselstrom-Trennschalter und Erdungsschalter“ entsprechen:

III. Strukturelles Design und Funktionsprinzip

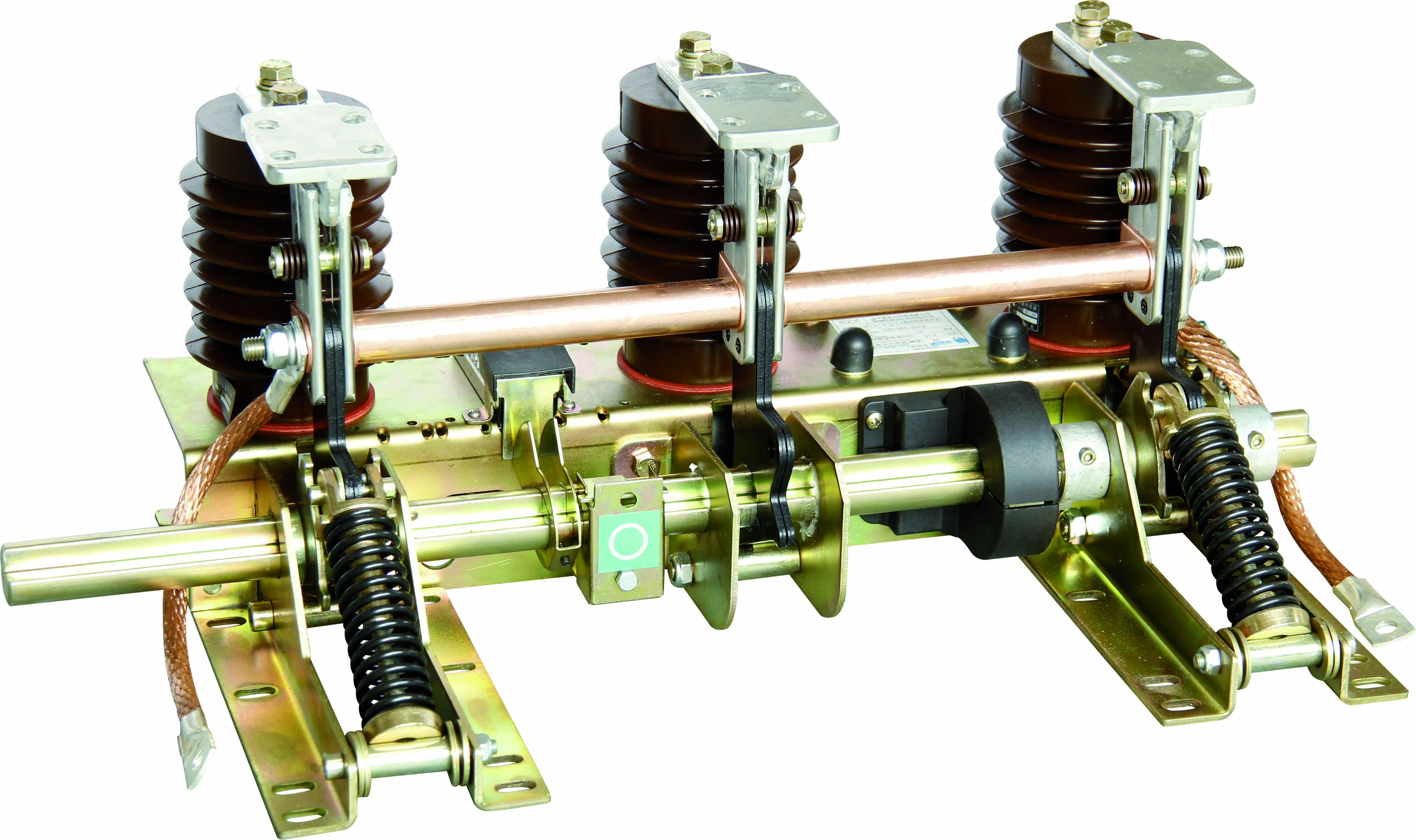

3.1 Kernstruktur (Modularer Aufbau für einfache Installation und Wartung)

    In Anlehnung an die ausgereifte Industriearchitektur und in Kombination mit den Vorteilen der Zusatzprozesse von Richge besteht das Produkt hauptsächlich aus den folgenden Komponenten:

• Halterung: Geformt durch Kaltbiegen und Schweißen dünner Stahlplatten, mit Oberflächen-Korrosionsschutzbehandlung (Verzinken/Spritzen) zur Gewährleistung der strukturellen Festigkeit;

• Erdungsmesserbaugruppe: kaltgezogenes T2-Rotkupfer, Härte der Kontaktversilberungsschicht ≥HV120 (Reduzierung des Kontaktwiderstands und Verbesserung der Korrosionsbeständigkeit);

• Statischer Kontakt: Mit Flansch-Messerkantendesign, das mit der Tellerfeder zusammenarbeitet, um einen zuverlässigen Kontakt zu erreichen und lose Erwärmung zu vermeiden;

• Betriebsmechanismus: Unterstützt manuellen/elektrischen Doppelmodus (elektrisches Modell umfasst Motorantriebseinheit), integriert mit Druckfeder-Energiespeicherstruktur;

• Isolierkomponenten: Epoxidharzisolatoren verwenden das automatische Formpressverfahren APG (hohe Isolationsfestigkeit, geringe Teilentladung);

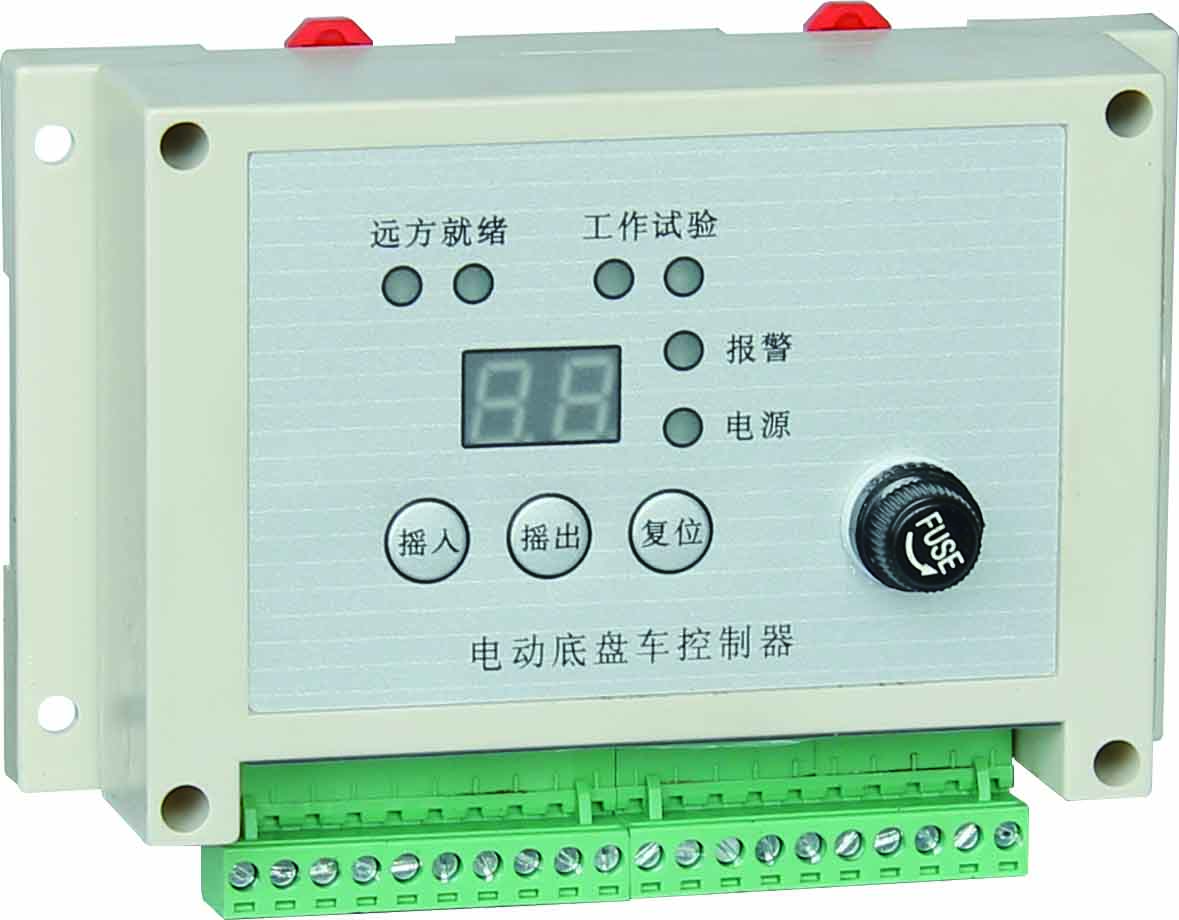

• Intelligentes Steuermodul (optional): Beinhaltet Motorblockierschutz (≥5-facher Nennstrom), Betriebszeitbegrenzungsschutz, Spannungsschwankungsschutz (80 %–120 % Nennwert), Schutzart IP3X;

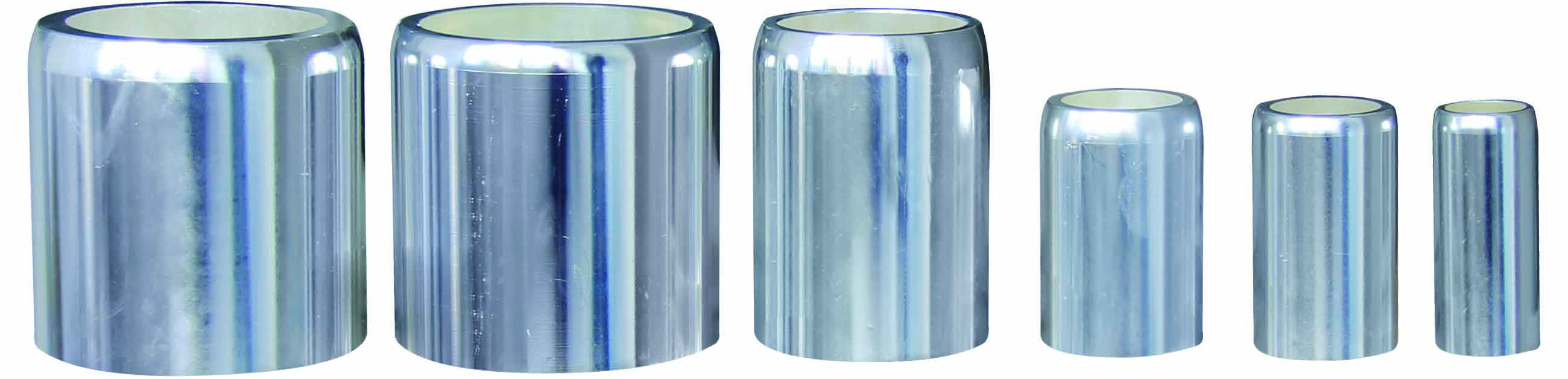

• Hilfskomponenten: Leitfähige Hülse (Isolierung), flexible Verbindung (Ausgleich von Installationsfehlern), Positionssensor (Rückmeldung des Öffnungs- und Schließstatus).

3.2 Funktionsprinzip (Antrieb durch Druckfeder-Energiespeicher, unabhängig von der manuellen Betätigungsgeschwindigkeit)

(1) Schließvorgang

1. Den Betätigungsmechanismus manuell/elektrisch antreiben. Das Drehmoment wird auf die Hauptwelle übertragen und das Widerstandsdrehmoment überwunden, um den Kurbelarm in Drehung zu versetzen.

2. Die Betätigungsstange des Erdungsmessers durchläuft den Totpunkt der Druckfeder, und die Druckfeder gibt sofort Energie ab, um das Erdungsmesser zum schnellen Schließen zu drücken.

3. Nach dem Einrasten steht das Erdungsmesser über die Tellerfeder in engem Kontakt mit dem statischen Kontaktflansch und bildet so einen zuverlässigen Erdungskreis.

(2) Öffnungsvorgang

1. Der Betätigungsmechanismus übt ein umgekehrtes Drehmoment aus, und die Hauptwelle überwindet das Hauptdrehmoment und die Federkraft, um den Kurbelarm in eine Rückwärtsdrehung zu versetzen.

2. Die Druckfeder des Erdungsmessers durchläuft erneut den Totpunkt, um die Energiespeicherung zu vervollständigen (Vorbereitung für das nächste Schließen);

3. Nach dem Öffnen an Ort und Stelle entspricht der Bruchöffnungsabstand den Standardanforderungen und sorgt für eine offensichtliche elektrische Isolierung.

IV. Kernfunktionen und Anwendungsszenarien

4.1 Kernsicherheitsfunktionen

1. Zwangsverriegelungsschutz: Realisieren Sie eine mechanische/elektrische Verriegelung mit dem Hauptschalter der Hochspannungsschaltanlage (wenn der Hauptschalter nicht geöffnet ist, kann der Erdungsschalter nicht geschlossen werden; wenn der Erdungsschalter geschlossen ist, kann der Hauptschalter nicht geschlossen werden), um Fehlbedienungen zu verhindern;

2. Restladungsfreigabe: Entladen Sie Restladungen im Gerät nach der Erdung schnell, um elektrostatische Stöße während der Wartung zu vermeiden.

3. Kurzschluss-Ausschaltkapazität: Die Einschaltleistung der Klasse E2 kann plötzliche Kurzschlussfehler während der Wartung bewältigen, um ein Durchbrennen der Ausrüstung zu verhindern.

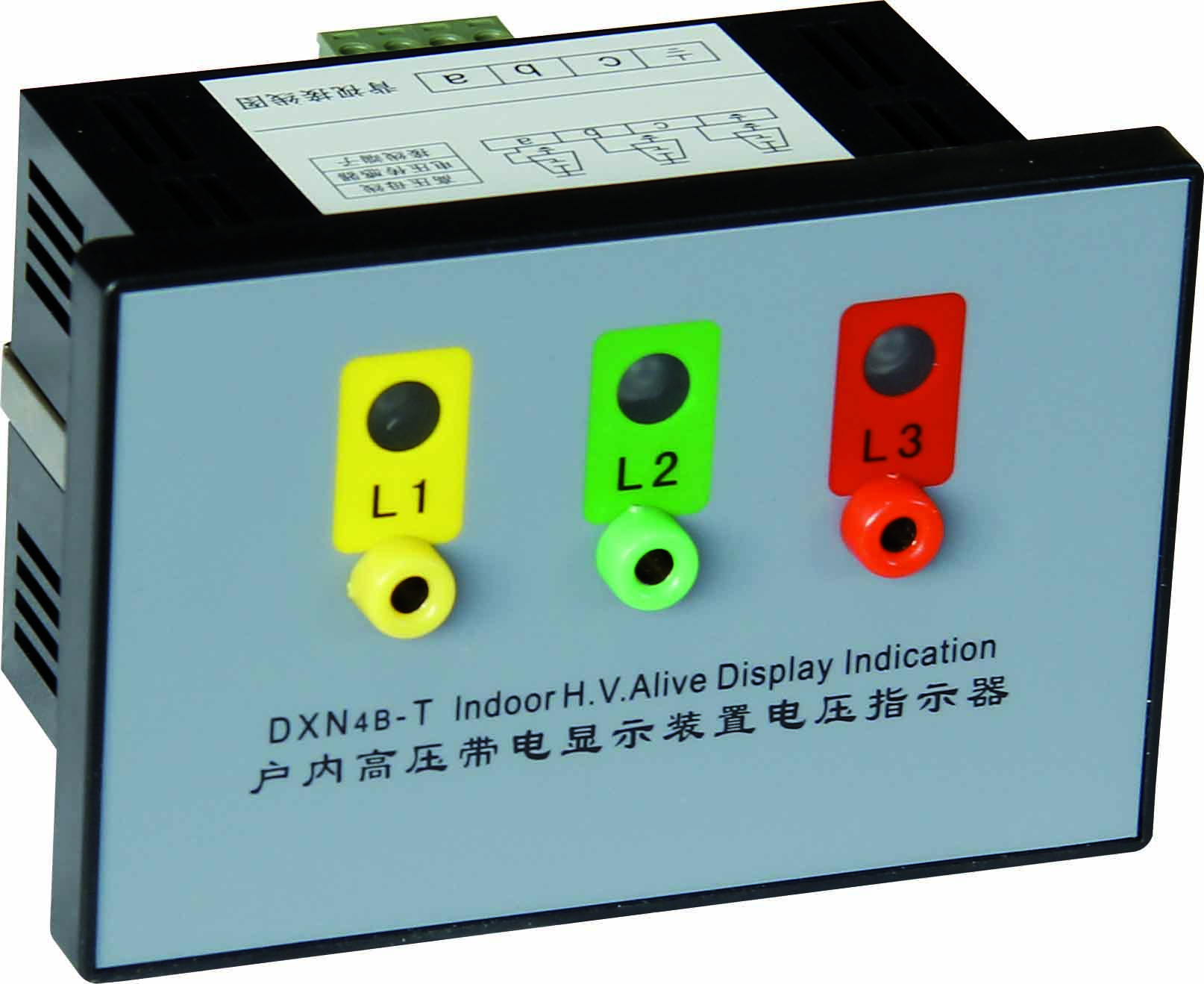

4. Zustandsvisualisierung: Ausgestattet mit mechanischer Positionsanzeige (deutliche Öffnungs-/Schließmarkierungen), optionalem Live-Anzeigegerät (gemäß DL408-91-Vorschriften).

4.2 Typische Anwendungsszenarien

• Innen-Umspannwerke: Wird mit 12-kV-40,5-kV-Leistungsschaltern und Trennschaltern für die Erdung von Sammelschienen und Transformatoren verwendet.

• Hochspannungs-Schaltanlagen-Abstimmung: Bilden Sie „Hoch-Niederspannungs-Synergien“ mit Richge-Niederspannungs-Schaltanlagen-Zubehör zur Anpassung an MNS-, GCS- und andere Schränke als Wartungserdungskomponenten für Abgangsschränke und Messschränke;

• Industrielle Stromverteilungssysteme: Wartungsschutz für Hochspannungsgeräte (wie Hochspannungsmotoren, Gleichrichterschränke) in großen Fabriken und bergwerkseigenen Kraftwerken;

• Neue Energieszenarien: Sicherheitserdung von Innenstromverteilungsgeräten (z. B. 35-kV-Schaltanlagen) in Photovoltaik-/Windkraft-Booster-Stationen.

V. Installations- und Wartungspunkte

5.1 Wichtige Installationsanforderungen

1. Fundamentanpassung: Der Ebenheitsfehler der Installationsfläche beträgt ≤ 1 mm/m und der Erdungsschleifenwiderstand beträgt ≤ 0,5 Ω (muss zuverlässig mit dem Erdungsnetz der Station verbunden sein);

2. Interlock-Zusammenarbeit: Stellen Sie sicher, dass der Interlock-Mechanismus mit dem Hauptschalter der Schaltanlage reibungslos funktioniert, ohne zu blockieren (es wird empfohlen, Original-Interlock-Zubehör von Richge für eine bessere Kompatibilität zu verwenden);

3. Elektrische Verkabelung: Der Steuerleitungsanschluss des Elektromodells muss dem Spannungsniveau (z. B. AC220V/DC220V) entsprechen und das Anzugsdrehmoment der Verkabelungsklemmen entspricht den Anforderungen des Handbuchs;

4. Abnahmetest: Nach der Installation ist es notwendig, den Öffnungs- und Schließasynchronismus, den Schleifenwiderstand und die Isolationsleistung zu testen (Netzfrequenzfestigkeit, Teilentladungstest).

5.2 Regelmäßige Wartung und Fehlerbehebung

(1) Wartungszyklus und Inhalt

(2) Allgemeine Fehlerbehebung

• Klemmen beim Schließen: Überprüfen Sie, ob die Verbindung zwischen Kurbelarm und Hauptwelle locker ist oder ob der Kontakt verformt ist (verformte Teile müssen ersetzt werden);

• Übermäßiger Kontaktwiderstand: Polieren Sie die Kontaktoxidschicht, ergänzen Sie die Versilberung (oder ersetzen Sie die Kontaktbaugruppe);

• Elektrischer Betriebsfehler: Überprüfen Sie, ob der Motorblockierschutz ausgelöst wird (die Steuerung muss zurückgesetzt werden) oder ob das Antriebsrad abgenutzt ist.

• Übermäßige Teilentladung: Entfernen Sie den Ölfleck auf der Oberfläche der Isolierteile und prüfen Sie, ob der Isolator Risse aufweist (ersetzen Sie den Isolator bei Bedarf).

VI. Standardkonformität und Qualitätsverpflichtung

6.1 Konforme Standards

• Gruppenstandard: T/ZZB 2173-2021 „12kV~40,5kV Hochspannungs-Wechselstrom-Erdungsschalter für Innenräume“;

• Nationaler Standard: GB/T 1985-2014 „Hochspannungs-Wechselstrom-Trennschalter und Erdungsschalter“, GB/T 11022-2020 „Gemeinsame technische Anforderungen für Hochspannungs-Schaltgeräte- und Steuerungsgerätenormen“;

• Prüfstandard: GB/T 14598.26-2015 „Elektromagnetische Verträglichkeit – Prüf- und Messtechniken – Elektrostatischer Entladungsimmunitätstest“ (EMV-Test), Salzsprühtest (Drei-Proof-Verifizierung).

6.2 Qualitätsverpflichtung

• Produktgarantiezeitraum: 1 Jahr (ausgenommen menschliche Schäden oder höhere Gewalt);

• Innen-Umspannwerke: Wird mit 12-kV-40,5-kV-Leistungsschaltern und Trennschaltern für die Erdung von Sammelschienen und Transformatoren verwendet.

• Serviceunterstützung: Bereitstellung von Installationsanleitungen, Wartungsschulungen und Ersatzteilversorgung (Unterstützung kann über die offizielle Website von Richge oder den Kundendienst erhalten werden).

VII. Möglichkeiten, detaillierte Informationen zu erhalten

    Um das vollständige Produkthandbuch des Hochspannungs-Erdungsschalters für Innenräume von Richge Technology (einschließlich spezifischer Modellparameter, Installationszeichnungen und Testberichte) zu erhalten, können Sie die folgenden Methoden verwenden:

1. Besuchen Sie die offizielle Website von Richge (www.richgeswitchgear.com) und fragen Sie im Abschnitt „Hochspannungsprodukte“ oder „Technischer Download“ nach.

2. Kontaktieren Sie die Vertriebsabteilung von Richge (WhatsAPP: +86 189 5893 8078) und erläutern Sie die Anforderungen (z. B. Spannungsniveau, ob eine elektrische Steuerung erforderlich ist);

3. Senden Sie eine E-Mail an den Richge-Kundendienst, um eine individuelle technische Lösung zu beantragen.
