Marke: SOLH von Richge Technology | Pneumatikzylinder-Kolbenstange, flexibler Ausgleichsanschluss
 |

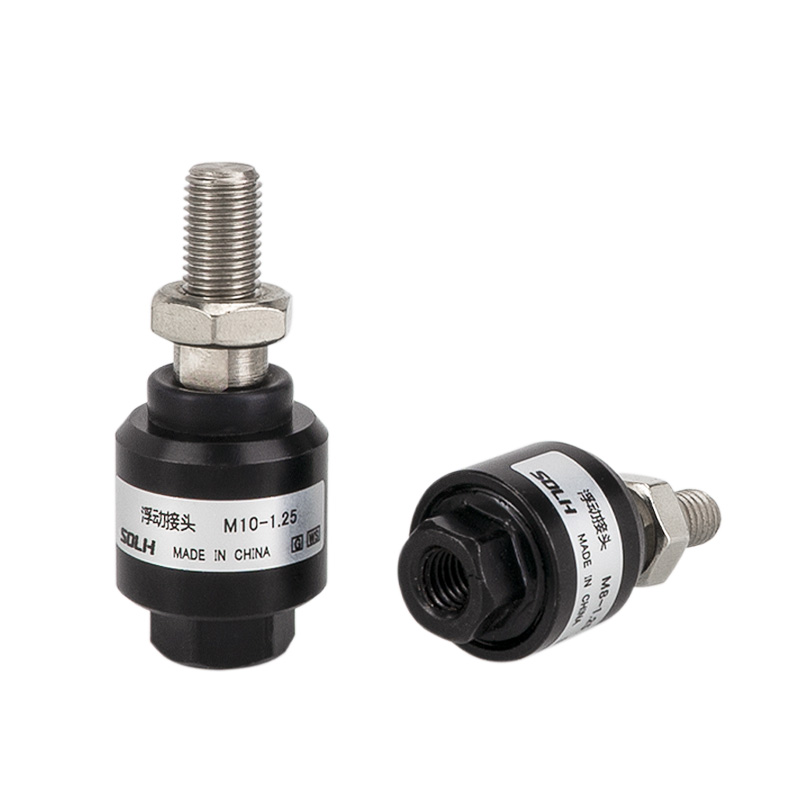

Das F-Typ-Schwimmgelenk ist ein flexibles Verbindungszubehör mit Kugelkopf, das an der Zylinderkolbenstange montiert ist. Seine Hauptfunktion besteht darin, Installationsexzentrizität und Winkelabweichung zu absorbieren, seitliche Seitenkräfte zu eliminieren und Zylinderdichtungen zu schützen. Es ist die Standardkomponente zur Behebung von Ausrichtungsfehlern in automatisierten Anlagen.
• Struktur: Innengewinde (Kolbenstange verbinden) + Kugelkopf + Außengewinde (Last verbinden), eingebaute elastische Kompensationsbaugruppe.
• Vergütungskapazität: Axial ±1,5 mm, radial ±1,25 mm, Winkel ±2°~±5° je nach Modell.
• Material: Standardmäßig eloxierte Aluminiumlegierung; Edelstahl 304 für korrosionsbeständige Anwendungen; NBR-/FKM-Gummidichtungen erhältlich.
• Funktion: Wandelt eine starre, harte Verbindung in eine flexible, adaptive Verbindung um, verhindert seitliche Biegemomente und Dichtungsabrieb an der Kolbenstange.

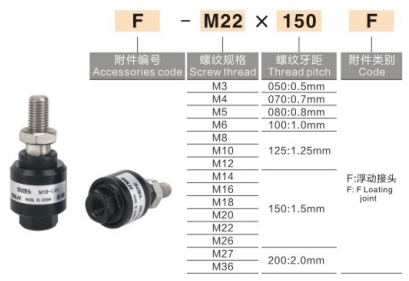

1) AirTAC
Format: F-M-Gewinde × Steigung + F
Beispiele: F-M10×1,25F (für 32 mm Bohrung), F-M16×1,5F (für 50/63 mm Bohrung)
2) SMC (Standard JAF / Hochleistungs-JAHF)
Format: JAF-Bohrungsgewindelänge
Beispiele: JAF-40-M12×1,25 (40 mm Bohrung), JAHF-80-M20×1,5 (80 mm Bohrung, schwere Last)
3) Allgemeine inländische Kennzeichnung
Format: F-M12×1,25 oder FJ-M16×1,5
|
Modell (Thread) |
Passende Bohrung (mm) |
Zulässige Exzentrizität |
Schwenkwinkel |
|
F-M6×1,0 |
16/20 |
±0,8 mm |
±2° |
|
F-M8×1,25 |
25 |
±1,0 mm |
±2° |
|
F-M10×1,25 |
32 |
±1,25 mm |
±3° |
|
F-M12×1,25 |
40 |
±1,25 mm |
±3° |
|
F-M16×1,5 |
50/63 |
±1,5 mm |
±4° |
|
F-M20×1,5 |
80/100 |
±1,5 mm |
±5° |
|
Beschlag |
Leistung |
Anwendungstipps |
|
F-Typ-Schwimmgelenk |
360° flexibler Ausgleich, gleicht Radial- und Winkelfehler aus und schützt den Zylinder |
Schlechte Ausrichtung, Hochfrequenzbetrieb, langer Hub |
|
I-Typ-Einzelgabelkopf |
Einebenes Scharnier ±5°, hohe Steifigkeit, niedrige Kosten |
Niedrige Geschwindigkeit, gute Ausrichtung, Push-Pull-Last |
|
Doppelgabelkopf vom Y-Typ |
Einseitig schwenkbar ±5°, große Tragfähigkeit |
Schwere Belastung, Belastung mit einzelnem Ohrstöpsel |
|
Stangenendlager |
Sphärisches Universal ±15°, großer Schwenkwinkel, höhere Kosten |
Hohe Geschwindigkeit, große Exzentrizität, Schwenkung in mehrere Richtungen |
Auswahlhilfe: Schlechte Installationsausrichtung → F-Typ; schwere Last bei niedriger Geschwindigkeit → Y-Typ; Doppelohrlasthalterung → I-Typ; hohe Geschwindigkeit und große Exzentrizität → Gelenkkopflager.
1. Schrauben Sie das Innengewinde auf das Außengewinde der Kolbenstange. Als Lockerungsschutz wird eine anaerobe Schraubensicherung empfohlen.
2. Schließen Sie das Außengewindeende direkt an die Last (oder den Flansch/die Anschlussplatte) an, eine strenge koaxiale Ausrichtung ist nicht erforderlich.
3. Betriebsdruck: ≤1,0 MPa für Standardzylinder; Arbeitstemperatur: -10℃ ~ +120℃.
4. Nicht für kontinuierliche Drehbewegung geeignet. Bei Stoßbelastung ist ein externer Puffer oder Stopper erforderlich.
• Automatisierte Montagelinien, 3C-Geräte, Robotergreifer
• Einpress-, Stanz-, Formandock- und Langhub-Fördermechanismus
• Geräte mit schwieriger Koaxialitätskontrolle, starker Vibration und hochfrequenter Zylinderbewegung
